Шумозахисний екран

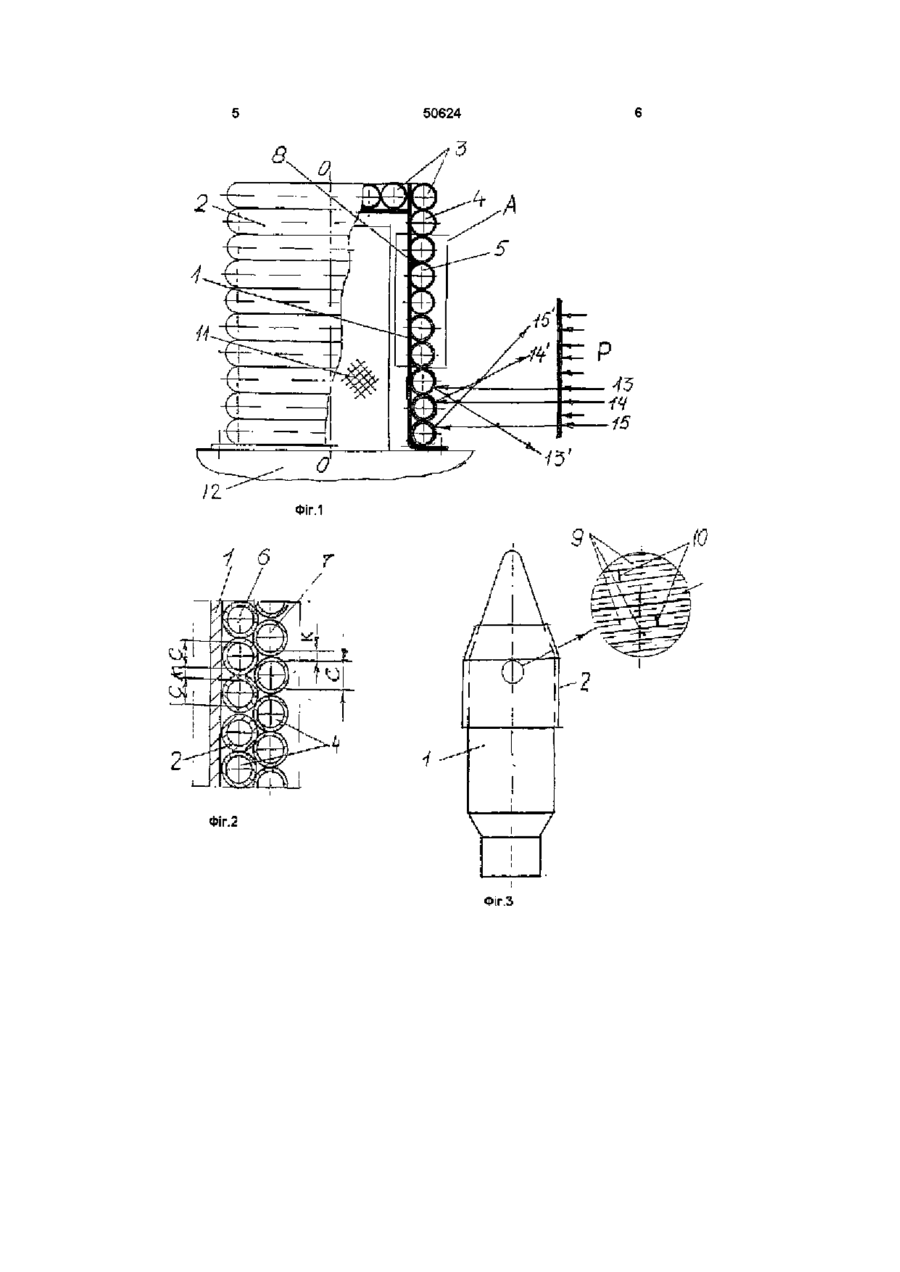

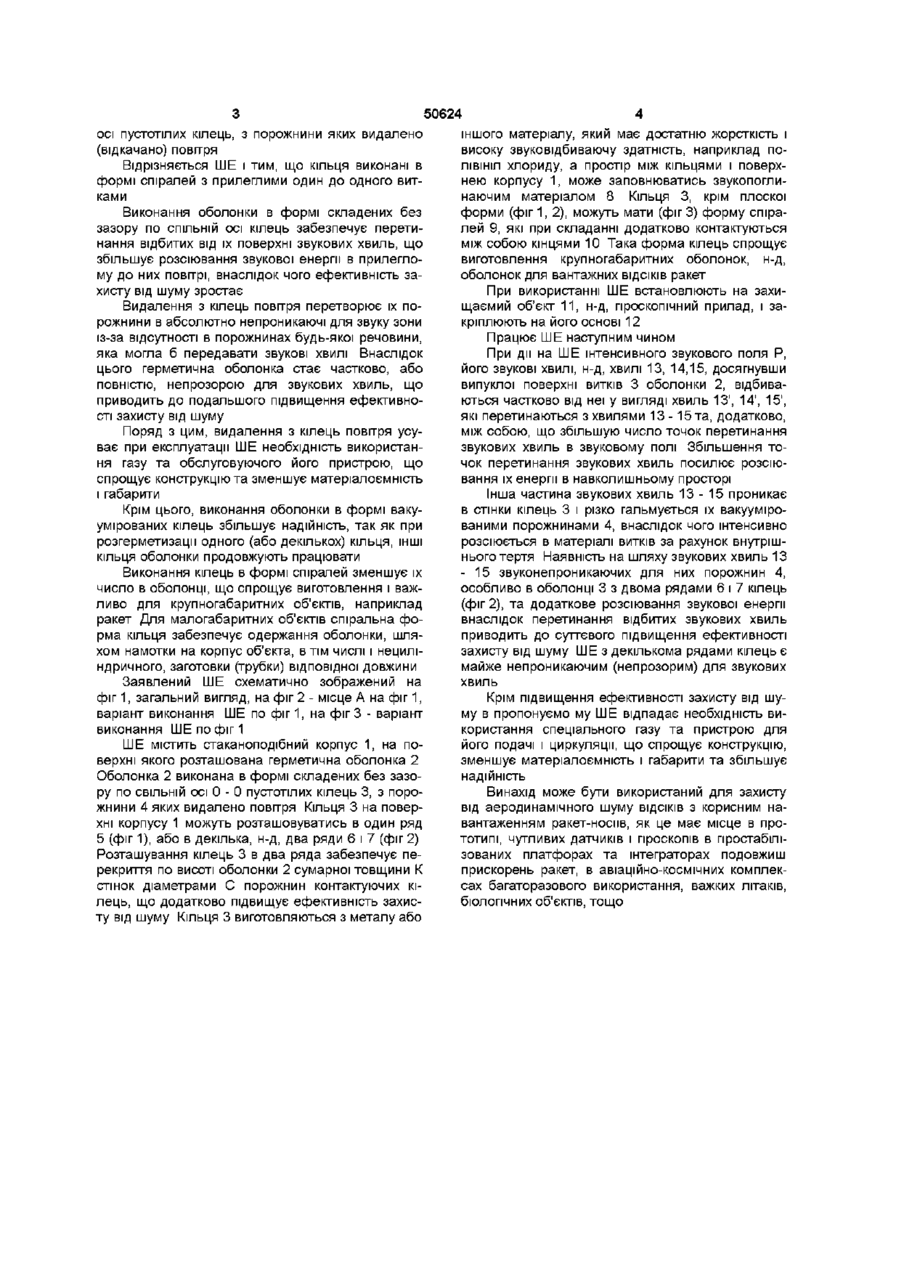

1 Шумозахисний екран, що містить корпус і розташовану на його поверхні герметичну оболонку, який відрізняється тим, що оболонка виконана в формі складених без зазору по СПІЛЬНІЙ ОСІ пустотілих кілець, з порожнин яких видалено повітря 2 Шумозахисний екран по п 1, який відрізняється тим, що кільця виконані в формі спіралей з прилеглими один до одного витками Винахід відноситься до машинобудування і може бути використаний в авіаційній та ракетнокосмічній техніці для захисту приладів, чутливих датчиків і біологічних об'єктів від - шуму високої потужності Відомий шумозахисний екран (ШЕ), який містить корпус з одностороннім шаром звукопоглинаючого матеріала і кожух в формі дистанційно розташованих під корпусом перфорованих листів (див , А с СССР №1582193, G10K11/16, 1990) Недолік цього ШЕ полягає в складності конструкції, що обумовлено наявністю в ній великого числа деталей Відомий також ШЕ, який містить одітий на захищаємий об'єкт стаканоподібний корпус і розташований з зазором зовні корпуса жорсткий циліндричний кожух з подовжніми прорізами в стінках, а також ущільнюючу прокладку (див , В С Дидковский, В В Карачун, В И Заборов, Проектирование ограждающих конструкций с оптимальными звукои виброизоляционными свойствами - К Будівельник, 1991, с 91, рис IV I) Недолік відомого ШЕ полягає в малій ефективності захисту від шуму Це обумовлено тим, що стінки кожуха мають малу жорсткість із-за наявності в них прорізей, а розповсюдження звукових хвиль в зазорі між кожухом і корпусом відбувається без перешкод Із відомих технічних рішень найбільш близькім до винаходу по технічній суті і досягаемому ефекту є ШЕ, (див патент Франції №2652938, G10K11/16, 1991, або його реферат на сторінці 11 в журналі "Изобретения стран мира" МКИ G10, "Музыкальные инструменты и акустика", Москва, вып 97, №1), який прийнятий за прототип, що містить корпус і розташовану на його ЗОВНІШНІЙ поверхні еластичну герметичну оболонку (матрацика заповнена спеціальним газом і обладнана пристроєм для забезпечення циркуляції газу в порожнині оболонки Недолік відомого ШЕ полягає також в малій ефективності захисту від шуму Вказаний недолік обумовлений двома основними причинами, одна з яких полягає в тім, що гладка поверхня оболонки не забезпечує перетинання відбитих від неї звукових хвиль Друга причина полягає в тім, що оболонка заповнена газом, тому и порожнина є проникаючою для звукових хвиль Інший недолік відомого ШЕ полягає в тім, що для його роботи потребується використання газу с особливими властивостями та пристрою для подачі і забезпечення циркуляції газу в оболонці Цей недолік ускладнює конструкцію та збільшую матеріалоємність і габарити Третій недолік відомого ШЕ полягає в низькій надійності, тому що при порушенні герметичності оболонки втрачається повністю и роботоздатність В основу винаходу поставлено, задачу вдосконалення ШЕ, в якому шляхом зміни форми оболонки та стану її порожнини забезпечується підвищення ефективності захисту від шуму при одночасному спрощенні конструкції, зменшенні матеріалоємності і габаритів та зростання надійності Поставлена задача вирішується тим, що в ШЕ, який містить корпус і розташовану на його поверхні герметичну оболонку, згідно винаходу оболонка виконана в формі складених без зазору по СПІЛЬНІЙ (О о ю 50624 осі пустотілих кілець, з порожнини яких видалено (відкачано) повітря Відрізняється ШЕ і тим, що кільця виконані в формі спіралей з прилеглими один до одного витками Виконання оболонки в формі складених без зазору по СПІЛЬНІЙ осі кілець забезпечує перетинання відбитих від їх поверхні звукових хвиль, що збільшує розсіювання звукової енергії в прилеглому до них повітрі, внаслідок чого ефективність захисту від шуму зростає Видалення з кілець повітря перетворює їх порожнини в абсолютно непроникаючі для звуку зони із-за відсутності в порожнинах будь-якої речовини, яка могла б передавати звукові хвилі Внаслідок цього герметична оболонка стає частково, або повністю, непрозорою для звукових хвиль, що приводить до подальшого підвищення ефективності захисту від шуму Поряд з цим, видалення з кілець повітря усуває при експлуатації ШЕ необхідність використання газу та обслуговуючого його пристрою, що спрощує конструкцію та зменшує матеріалоємність і габарити Крім цього, виконання оболонки в формі вакуумірованих кілець збільшує надійність, так як при розгерметизації одного (або декількох) кільця, ІНШІ КІЛЬЦЯ оболонки продовжують працювати Виконання кілець в формі спіралей зменшує їх число в оболонці, що спрощує виготовлення і важливо для крупногабаритних об'єктів, наприклад ракет Для малогабаритних об'єктів спіральна форма кільця забезпечує одержання оболонки, шляхом намотки на корпус об'єкта, в тім числі і нециліндричного, заготовки (трубки) відповідної довжини Заявлений ШЕ схематично зображений на фіг 1, загальний вигляд, на фіг 2 - місце А на фіг 1, варіант виконання ШЕ по фіг1, на фіг 3 - варіант виконання ШЕпофіМ ШЕ містить стаканоподібний корпус 1, на поверхні якого розташована герметична оболонка 2 Оболонка 2 виконана в формі складених без зазору по СВІЛЬНІЙ осі 0 - 0 пустотілих кілець 3, з порожнини 4 яких видалено повітря Кільця 3 на поверхні корпусу 1 можуть розташовуватись в один ряд 5 (фіг 1), або в декілька, н-д, два ряди 6 і 7 (фіг 2) Розташування кілець 3 в два ряда забезпечує перекриття по висоті оболонки 2 сумарної товщини К стінок діаметрами С порожнин контактуючих кілець, що додатково підвищує ефективність захисту від шуму Кільця 3 виготовляються з металу або іншого матеріалу, який має достатню жорсткість і високу звуковідбиваючу здатність, наприклад поЛІВІНІЛ хлориду, а простір між кільцями і поверхнею корпусу 1, може заповнюватись звукопоглинаючим матеріалом 8 Кільця 3, крім плоскої форми (фіг 1, 2), можуть мати (фіг 3) форму спіралей 9, які при складанні додатково контактуються між собою кінцями 10 Така форма кілець спрощує виготовлення крупногабаритних оболонок, н-д, оболонок для вантажних ВІДСІКІВ ракет При використанні ШЕ встановлюють на захищаємий об'єкт 11, н-д, гіроскопічний прилад, і закріплюють на його основі 12 Працює ШЕ наступним чином При дії на ШЕ інтенсивного звукового поля Р, його звукові хвилі, н-д, хвилі 13, 14,15, досягнувши випуклої поверхні витків 3 оболонки 2, відбиваються частково від неї у вигляді хвиль 13', 14', 15', які перетинаються з хвилями 13 -15 та, додатково, між собою, що збільшую число точок перетинання звукових хвиль в звуковому полі Збільшення точок перетинання звукових хвиль посилює розсіювання їх енергії в навколишньому просторі Інша частина звукових хвиль 13 - 15 проникає в стінки кілець 3 і різко гальмується їх вакуумірованими порожнинами 4, внаслідок чого інтенсивно розсіюється в матеріалі витків за рахунок внутрішнього тертя Наявність на шляху звукових хвиль 13 - 15 звуконепроникаючих для них порожнин 4, особливо в оболонці 3 з двома рядами 6 і 7 кілець (фіг 2), та додаткове розсіювання звукової енергії внаслідок перетинання відбитих звукових хвиль приводить до суттєвого підвищення ефективності захисту від шуму ШЕ з декількома рядами кілець є майже непроникаючим (непрозорим) для звукових хвиль Крім підвищення ефективності захисту від шуму в пропонуємо му ШЕ відпадає необхідність використання спеціального газу та пристрою для його подачі і циркуляції, що спрощує конструкцію, зменшує матеріалоємність і габарити та збільшує надійність Винахід може бути використаний для захисту від аеродинамічного шуму ВІДСІКІВ З корисним навантаженням ракет-носмв, як це має місце в прототипі, чутливих датчиків і гіроскопів в простабілізованих платфорах та інтеграторах подовжиш прискорень ракет, в авіаційно-космічних комплексах багаторазового використання, важких літаків, біологічних об'єктів, тощо ФІГ.1 2 Фіг.2 Фіг.З
