Пластифікований матеріал для протезно-ортопедичних виробів

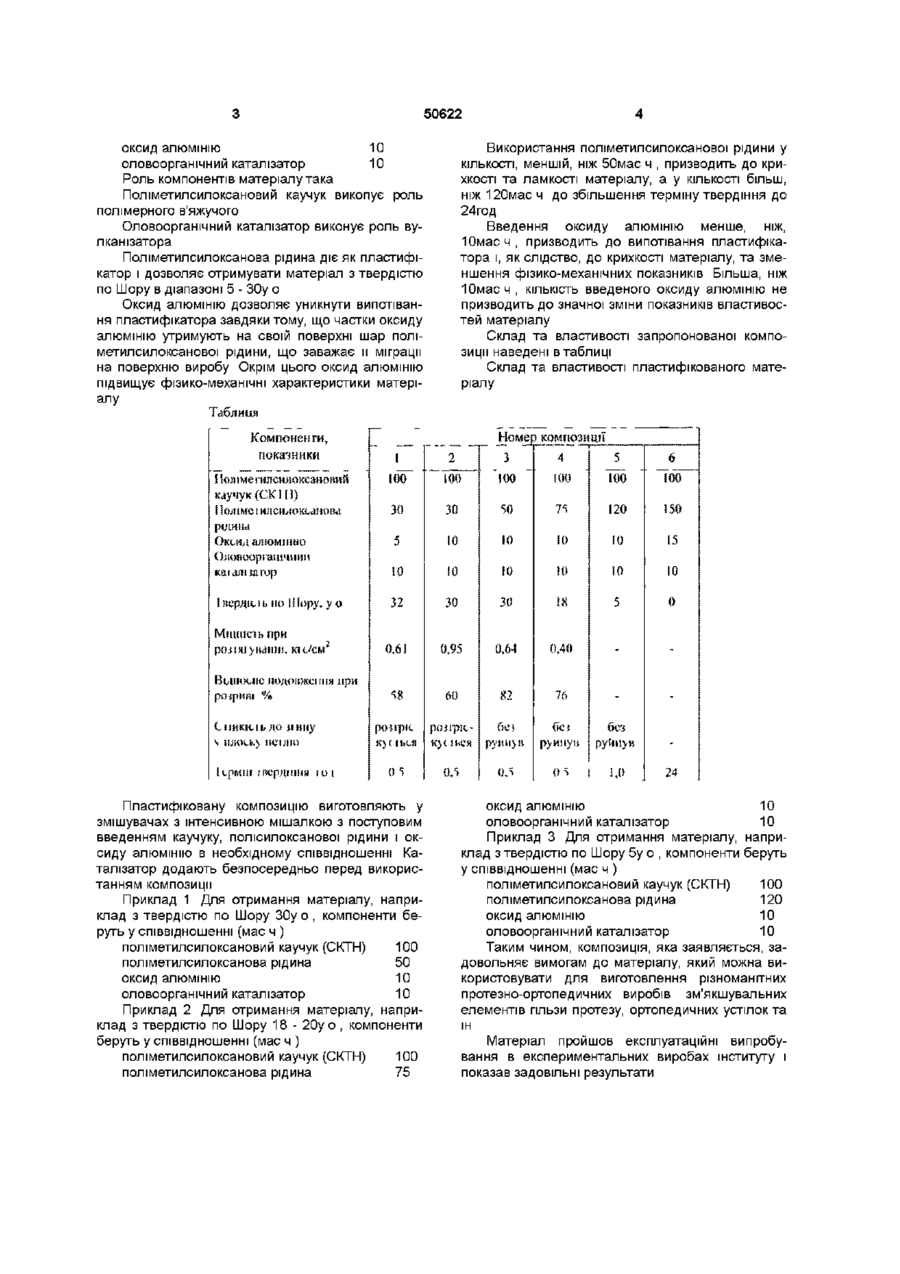

Матеріал для протезно-ортопедичних виробів на основі кремнійорганічного каучуку та оловоорганічного каталізатора, який відрізняється тим, що в нього введені поліметилсилоксанова рідина та оксид алюмінію при наступному співвідношенні компонентів, мас ч поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 50-120 оксид алюмінію 10 оловоорганічний каталізатор 10 Винахід відноситься до медицини, точніше до ортопедії та протезування, і може бути використаний для виготовлення пом'якшувальних вкладишів в гільзи протезів, ортопедичних устілок та інших виробів протезно-ортопедичного призначення Відомий матеріал силіконовий каучук ORTHOSIL, який призначений для виготовлення протезно-ортопедичних виробів (Каталог Otto Bock Материалы для ортопедической техники, 2000) Цей матеріал випускається двох типів з твердістю по Шору 25у о для виготовлення гільз з м'якою стінкою та ортопедичних устілок і з твердістю по Шору 5у о для виготовлення м'яких прокладок та подушок під куксу Склад цього матеріалу не наведено Недоліком цього матеріалу с довготривалий час затвердіння (3 години), що збільшує трудовитрати на виготовлення виробів, та значне випотівання пластифікатора із композиції, що спричиняє збільшення твердості виробу з часом і втрату його зм'якшувальної функції Відомий матеріал для ЗЛІПКІВ ПО патенту ГДР № 231288, А 61 К 6/10, 1985р, який включає (мас %) полідіметилсилоксандюл 20 - ЗО оксид алюмінію 60 парафінове масло 1- 6 0,05 гідроксид натрію 0,12 воду та барвники решта Матеріал може бути використаний в протезобудуванні для одержання анатомічних ВІДТИСКІВ, але через значну жорсткість його неможливо ви користовувати для змякшувальних елементів протезно-ортопедичних виробів Відомий також кремнійорганічний компаунд для формування матриці стопи по авт ев СССР № 852326, А 61 F 13/00, 1981 р , який у своєму складі має (мас ч) поліметилсилоксановий каучук 100 (СКТН) наповнювач 10 октоат олова 1,8-2,0 етилсилікат 1,6-2,2 Цей матеріал прийнято за прототип Кремнійорганічний компаунд вулканізується при кімнатній температурі за допомогою каталізатора на протезі 10 - 15хв, що прискорює процес виготовлення виробу Недоліки цього матеріалу полягають в тому, що такий склад і співвідношення компонентів не дозволяє одержати матеріал з необхідним широким діапазоном твердості для потреб виготовлення протезно-ортопедичних виробів Технічною задачею винаходу є вибір компонентів та їх співвідношення для одержання матеріалу з необхідною твердістю по Шору в діапазоні 5 ЗОуо Ця задача вирішена тим, що в композиції на основі кремнійорганічного каучуку та оловоорганічного каталізатора ВІДМІННІСТЮ Є те, що в неї введені поліметилсілоксанова рідина та оксид алюмінію при наступному співвідношенні (мас ч ) поліметилсилоксановий каучук (СКТН) 10 0 поліметилсилоксанова рідина 50-120 (О о ю 50622 оксид алюмінію 10 оловоорганічнии каталізатор 10 Роль компонентів матеріалу така Поліметилсилоксановий каучук викопує роль полімерного в'яжучого Оловоорганічнии каталізатор виконує роль вулканізатора Поліметилсилоксанова рідина діє як пластифікатор і дозволяє отримувати матеріал з твердістю по Шору в діапазоні 5 - ЗОу о Оксид алюмінію дозволяє уникнути випотівання пластифікатора завдяки тому, що частки оксиду алюмінію утримують на своїй поверхні шар поліметилсилоксанової рідини, що заважає и міграції на поверхню виробу Окрім цього оксид алюмінію підвищує фізико-механічні характеристики матеріалу Таблиця Компоненти, показники І кшме гилсшюксаноішй каучук (СК1Н) ІІ0Л1МС І HJi рілиііа Оксид алюмінію Ожшюргашчшш І Нору, у о Мщшсіьири pOJIMlVHJIIHI, Ч ШКНЛЧ. іїСІЛІО івердшня іи і; 3 І 2 100~ ~нмГ~ "іоо н ю Too зо зо so 7ї 120 150 5 1 0 І0 10 10 15 1 0 1 0 10 10 If) 10 32 зо зо IX 5 0 0.61 0,95 0,64 0,40 60 £2 76 руин>» руииув без pytlll>B ОИ 0S 1,0 % Спикісіьдо ~ ~ Номе] )КОМПОЗИД4ЇЇ Відносне НОДОІІЖОЇШЯ при рОфНіМ Використання поліметилсилоксанової рідини у КІЛЬКОСТІ, меншій, ніж 50мас ч , призводить до крихкості та ламкості матеріалу, а у КІЛЬКОСТІ більш, ніж 120мас ч до збільшення терміну твердіння до 24год Введення оксиду алюмінію менше, ніж, Ю м а с ч , призводить до випотівання пластифікатора і, як слідство, до крихкості матеріалу, та зменшення фізико-механічних показників Більша, ніж Юмасч , КІЛЬКІСТЬ введеного оксиду алюмінію не призводить до значної зміни показників властивостей матеріалу Склад та властивості запропонованої композиції наведені в таблиці Склад та властивості пластифікованого матеріалу рОїфІС К) ( 1 Ы.Я роіірісК>( П.СЯ 0 5 Пластифіковану композицію виготовляють у змішувачах з інтенсивною мішалкою з поступовим введенням каучуку, полісилоксанової рідини і оксиду алюмінію в необхідному співвідношенні Каталізатор додають безпосередньо перед використанням композиції Приклад 1 Для отримання матеріалу, наприклад з твердістю по Шору ЗОу о , компоненти беруть у співвідношенні (мас ч ) поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 50 оксид алюмінію 10 оловоорганічнии каталізатор 10 Приклад 2 Для отримання матеріалу, наприклад з твердістю по Шору 18 - 20у о , компоненти беруть у співвідношенні (мас ч ) поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 75 4 5 6 "Too • 2 4 оксид алюмінію 10 оловоорганічнии каталізатор 10 Приклад 3 Для отримання матеріалу, наприклад з твердістю по Шору 5у о , компоненти беруть у співвідношенні (мас ч ) поліметилсилоксановий каучук (СКТН) 100 поліметилсилоксанова рідина 120 оксид алюмінію 10 оловоорганічнии каталізатор 10 Таким чином, композиція, яка заявляється, задовольняє вимогам до матеріалу, який можна використовувати для виготовлення різноманітних протезно-ортопедичних виробів зм'якшувальних елементів гільзи протезу, ортопедичних устілок та ІН Матеріал пройшов експлуатаційні випробування в експериментальних виробах інституту і показав задовільні результати 50622 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044) 456 - 20 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
