Повітряно-гравітаційний сепаратор

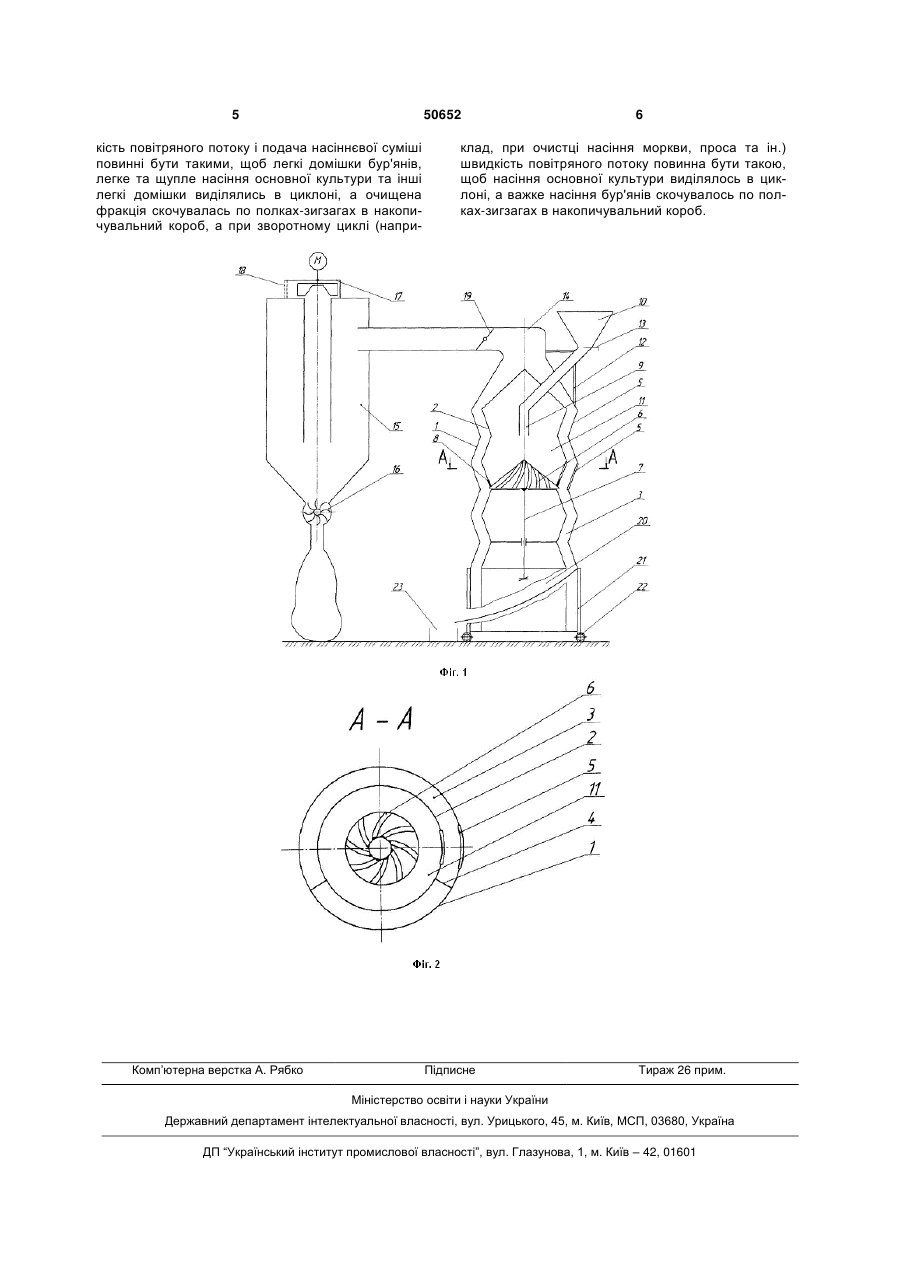

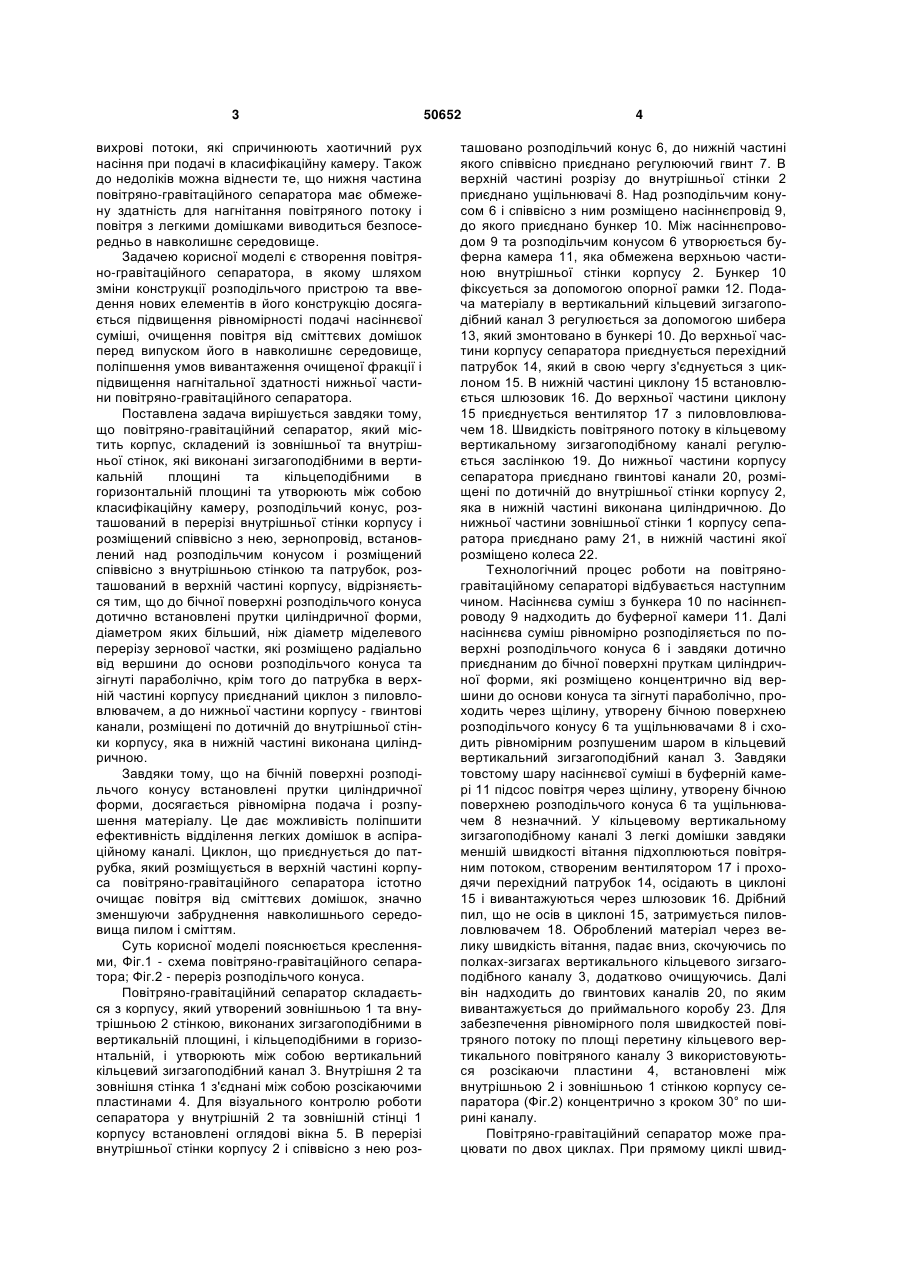

Повітряно-гравітаційний сепаратор, що містить корпус, який складається з зовнішньої та внутрішньої стінок, які виконані зигзагоподібними в вертикальній площині та кільцеподібними в горизонтальній площині та утворюють між собою класифікаційну камеру, розподільчий конус, розташо 3 вихрові потоки, які спричинюють хаотичний рух насіння при подачі в класифікаційну камеру. Також до недоліків можна віднести те, що нижня частина повітряно-гравітаційного сепаратора має обмежену здатність для нагнітання повітряного потоку і повітря з легкими домішками виводиться безпосередньо в навколишнє середовище. Задачею корисної моделі є створення повітряно-гравітаційного сепаратора, в якому шляхом зміни конструкції розподільчого пристрою та введення нових елементів в його конструкцію досягається підвищення рівномірності подачі насіннєвої суміші, очищення повітря від сміттєвих домішок перед випуском його в навколишнє середовище, поліпшення умов вивантаження очищеної фракції і підвищення нагнітальної здатності нижньої частини повітряно-гравітаційного сепаратора. Поставлена задача вирішується завдяки тому, що повітряно-гравітаційний сепаратор, який містить корпус, складений із зовнішньої та внутрішньої стінок, які виконані зигзагоподібними в вертикальній площині та кільцеподібними в горизонтальній площині та утворюють між собою класифікаційну камеру, розподільчий конус, розташований в перерізі внутрішньої стінки корпусу і розміщений співвісно з нею, зернопровід, встановлений над розподільчим конусом і розміщений співвісно з внутрішньою стінкою та патрубок, розташований в верхній частині корпусу, відрізняється тим, що до бічної поверхні розподільчого конуса дотично встановлені прутки циліндричної форми, діаметром яких більший, ніж діаметр міделевого перерізу зернової частки, які розміщено радіально від вершини до основи розподільчого конуса та зігнуті параболічно, крім того до патрубка в верхній частині корпусу приєднаний циклон з пиловловлювачем, а до нижньої частини корпусу - гвинтові канали, розміщені по дотичній до внутрішньої стінки корпусу, яка в нижній частині виконана циліндричною. Завдяки тому, що на бічній поверхні розподільчого конусу встановлені прутки циліндричної форми, досягається рівномірна подача і розпушення матеріалу. Це дає можливість поліпшити ефективність відділення легких домішок в аспіраційному каналі. Циклон, що приєднується до патрубка, який розміщується в верхній частині корпуса повітряно-гравітаційного сепаратора істотно очищає повітря від сміттєвих домішок, значно зменшуючи забруднення навколишнього середовища пилом і сміттям. Суть корисної моделі пояснюється кресленнями, Фіг.1 - схема повітряно-гравітаційного сепаратора; Фіг.2 - переріз розподільчого конуса. Повітряно-гравітаційний сепаратор складається з корпусу, який утворений зовнішньою 1 та внутрішньою 2 стінкою, виконаних зигзагоподібними в вертикальній площині, і кільцеподібними в горизонтальній, і утворюють між собою вертикальний кільцевий зигзагоподібний канал 3. Внутрішня 2 та зовнішня стінка 1 з'єднані між собою розсікаючими пластинами 4. Для візуального контролю роботи сепаратора у внутрішній 2 та зовнішній стінці 1 корпусу встановлені оглядові вікна 5. В перерізі внутрішньої стінки корпусу 2 і співвісно з нею роз 50652 4 ташовано розподільчий конус 6, до нижній частині якого співвісно приєднано регулюючий гвинт 7. В верхній частині розрізу до внутрішньої стінки 2 приєднано ущільнювачі 8. Над розподільчим конусом 6 і співвісно з ним розміщено насіннєпровід 9, до якого приєднано бункер 10. Між насіннєпроводом 9 та розподільчим конусом 6 утворюється буферна камера 11, яка обмежена верхньою частиною внутрішньої стінки корпусу 2. Бункер 10 фіксується за допомогою опорної рамки 12. Подача матеріалу в вертикальний кільцевий зигзагоподібний канал 3 регулюється за допомогою шибера 13, який змонтовано в бункері 10. До верхньої частини корпусу сепаратора приєднується перехідний патрубок 14, який в свою чергу з'єднується з циклоном 15. В нижній частині циклону 15 встановлюється шлюзовик 16. До верхньої частини циклону 15 приєднується вентилятор 17 з пиловловлювачем 18. Швидкість повітряного потоку в кільцевому вертикальному зигзагоподібному каналі регулюється заслінкою 19. До нижньої частини корпусу сепаратора приєднано гвинтові канали 20, розміщені по дотичній до внутрішньої стінки корпусу 2, яка в нижній частині виконана циліндричною. До нижньої частини зовнішньої стінки 1 корпусу сепаратора приєднано раму 21, в нижній частині якої розміщено колеса 22. Технологічний процес роботи на повітряногравітаційному сепараторі відбувається наступним чином. Насіннєва суміш з бункера 10 по насіннєпроводу 9 надходить до буферної камери 11. Далі насіннєва суміш рівномірно розподіляється по поверхні розподільчого конуса 6 і завдяки дотично приєднаним до бічної поверхні пруткам циліндричної форми, які розміщено концентрично від вершини до основи конуса та зігнуті параболічно, проходить через щілину, утворену бічною поверхнею розподільчого конусу 6 та ущільнювачами 8 і сходить рівномірним розпушеним шаром в кільцевий вертикальний зигзагоподібний канал 3. Завдяки товстому шару насіннєвої суміші в буферній камері 11 підсос повітря через щілину, утворену бічною поверхнею розподільчого конуса 6 та ущільнювачем 8 незначний. У кільцевому вертикальному зигзагоподібному каналі 3 легкі домішки завдяки меншій швидкості вітання підхоплюються повітряним потоком, створеним вентилятором 17 і проходячи перехідний патрубок 14, осідають в циклоні 15 і вивантажуються через шлюзовик 16. Дрібний пил, що не осів в циклоні 15, затримується пиловловлювачем 18. Оброблений матеріал через велику швидкість вітання, падає вниз, скочуючись по полках-зигзагах вертикального кільцевого зигзагоподібного каналу 3, додатково очищуючись. Далі він надходить до гвинтових каналів 20, по яким вивантажується до приймального коробу 23. Для забезпечення рівномірного поля швидкостей повітряного потоку по площі перетину кільцевого вертикального повітряного каналу 3 використовуються розсікаючи пластини 4, встановлені між внутрішньою 2 і зовнішньою 1 стінкою корпусу сепаратора (Фіг.2) концентрично з кроком 30° по ширині каналу. Повітряно-гравітаційний сепаратор може працювати по двох циклах. При прямому циклі швид 5 50652 кість повітряного потоку і подача насіннєвої суміші повинні бути такими, щоб легкі домішки бур'янів, легке та щупле насіння основної культури та інші легкі домішки виділялись в циклоні, а очищена фракція скочувалась по полках-зигзагах в накопичувальний короб, а при зворотному циклі (напри Комп’ютерна верстка А. Рябко 6 клад, при очистці насіння моркви, проса та ін.) швидкість повітряного потоку повинна бути такою, щоб насіння основної культури виділялось в циклоні, а важке насіння бур'янів скочувалось по полках-зигзагах в накопичувальний короб. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
