Прямоструминний пиловловлювач
Формула / Реферат
Прямоструминний пиловловлювач, що містить корпус, вхідний патрубок, патрубок відведення чистого повітря, пиловипускний патрубок, циліндричний вихровий віддільник, розташований коаксіально до корпусу, гвинтовий завихрювач, жорстко закріплений у порожнині вихрового віддільника, наскрізний щілинний отвір у циліндричній поверхні вихрового віддільника, виконаний за напрямком зовнішньої кромки крайнього витка гвинтового завихрювача, який відрізняється тим, що пиловипускний патрубок розташовано тангенціально до вхідного патрубка.
Текст

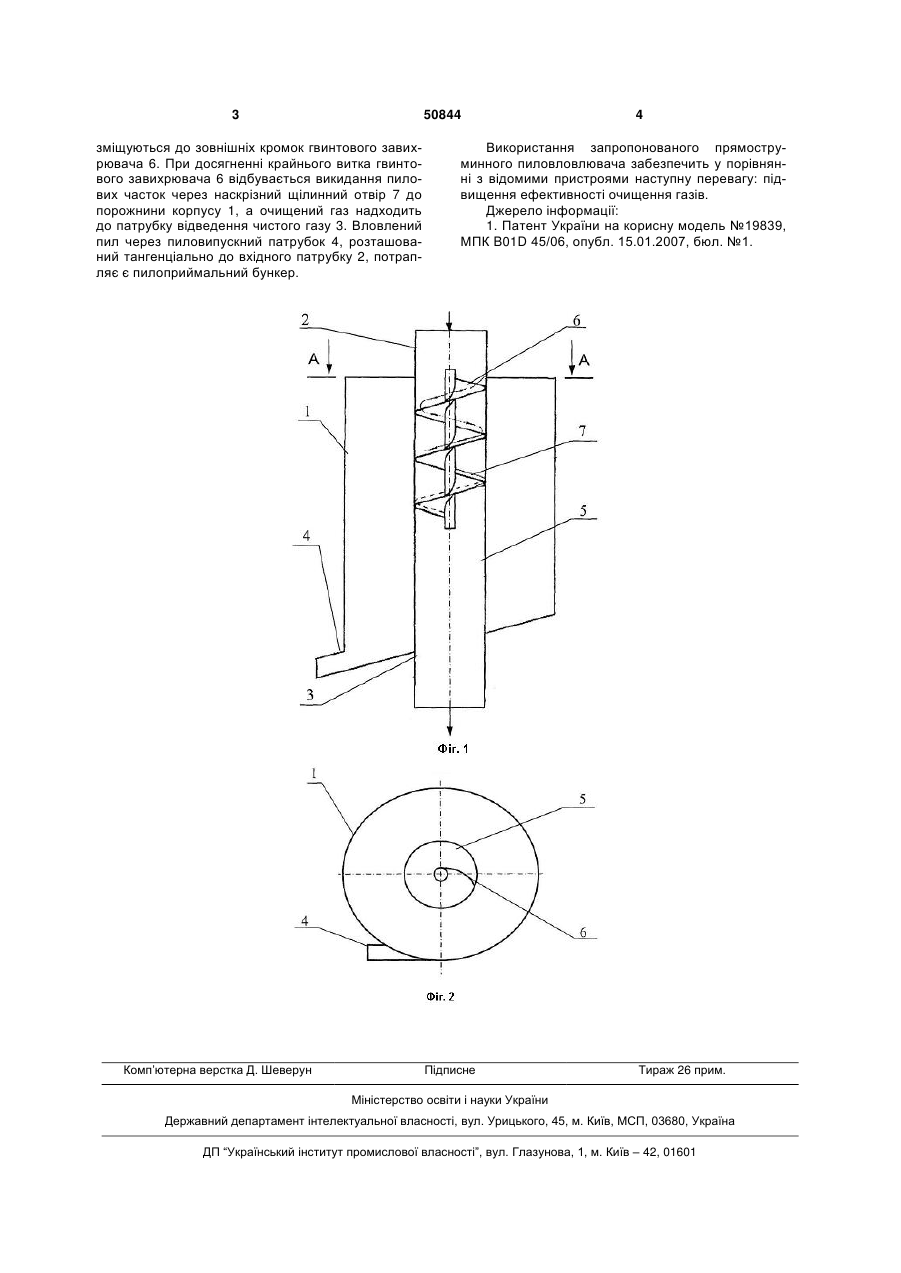

Прямоструминний пиловловлювач, що містить корпус, вхідний патрубок, патрубок відведення чистого повітря, пиловипускний патрубок, цилінд 3 50844 зміщуються до зовнішніх кромок гвинтового завихрювача 6. При досягненні крайнього витка гвинтового завихрювача 6 відбувається викидання пилових часток через наскрізний щілинний отвір 7 до порожнини корпусу 1, а очищений газ надходить до патрубку відведення чистого газу 3. Вловлений пил через пиловипускний патрубок 4, розташований тангенціально до вхідного патрубку 2, потрапляє є пилоприймальний бункер. Комп’ютерна верстка Д. Шеверун 4 Використання запропонованого прямоструминного пиловловлювача забезпечить у порівнянні з відомими пристроями наступну перевагу: підвищення ефективності очищення газів. Джерело інформації: 1. Патент України на корисну модель №19839, МПК B01D 45/06, опубл. 15.01.2007, бюл. №1. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDirect flow dust collector
Автори англійськоюDmytrienko Dmytro Volodymyrovych
Назва патенту російськоюПрямоточный пылеуловитель
Автори російськоюДмитриенко Дмитрий Владимирович
МПК / Мітки
МПК: B01D 45/00
Мітки: прямоструминний, пиловловлювач
