Зернозбирально-лущильна машина

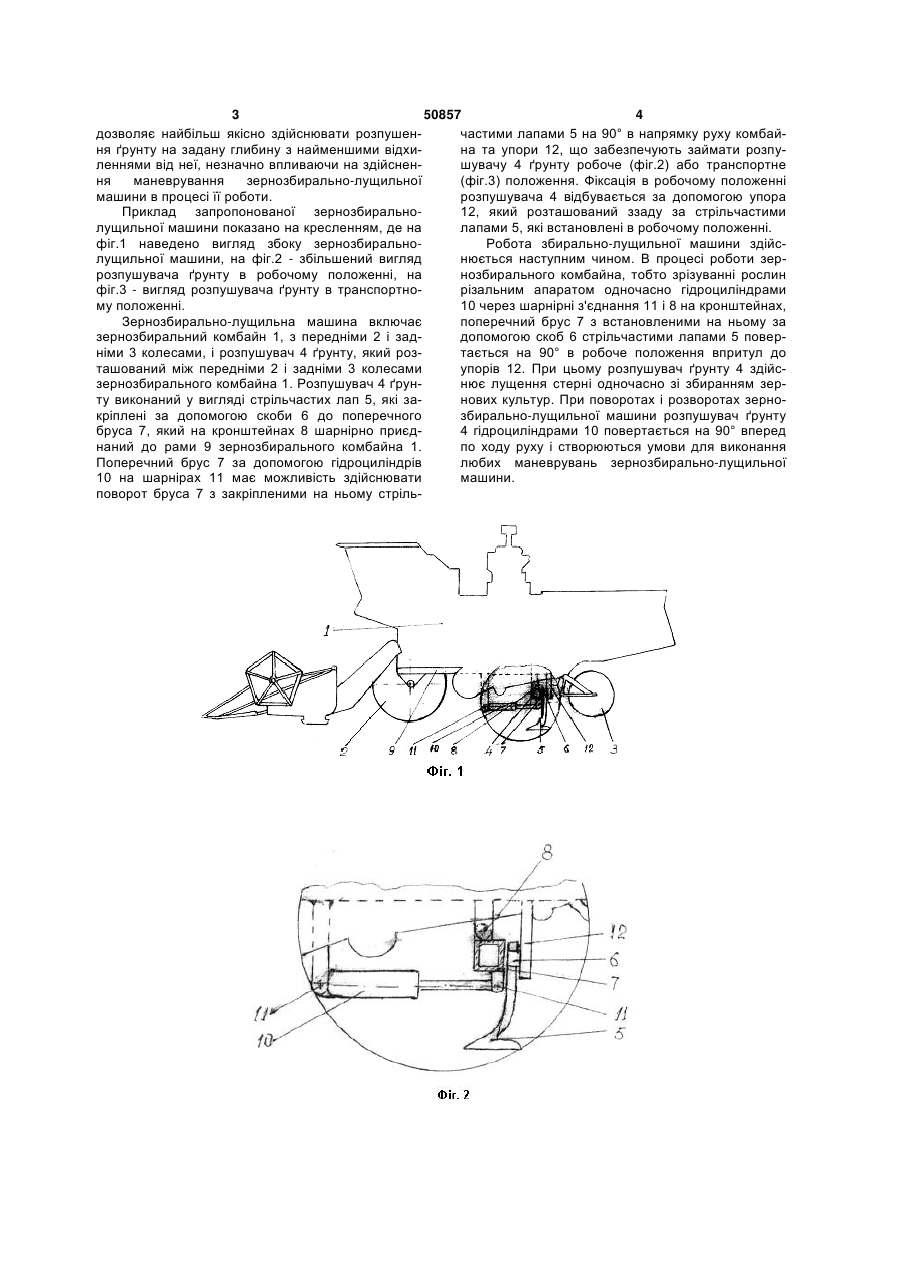

Зернозбирально-лущильна машина, що включає зернозбиральний комбайн з передніми та задніми колесами і розпушувач ґрунту, яка відрізняється тим, що розпушувач ґрунту розташований між передніми і задніми колесами зернозбирального комбайна та виконаний у вигляді стрілчастих лап, які закріплені на поперечному брусі, і шарнірно приєднаний до рами комбайна з можливістю його повороту на 90° в повздовжньому напрямку руху комбайна та фіксації в заданому положенні, а також з'єднаний з рамою комбайна через гідроциліндри. (19) (21) u200913577 (22) 25.12.2009 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) СИДОРЧУК ОЛЕКСАНДР ВАСИЛЬОВИЧ, БІЛОТКАЧ МИХАЙЛО ПЕТРОВИЧ, ПАЛАМАРЧУК ВОЛОДИМИР СТЕПАНОВИЧ, ЛЕВЧУК МИКОЛА СИДОРОВИЧ, РОМАНЕНКО МИХАЙЛО ПИЛИПОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ МЕХАНІЗАЦІЇ ТА ЕЛЕКТРИФІКАЦІЇ СІЛЬСЬКОГО ГОСПОДАРСТВА" УКРАЇНСЬКОЇ АКАДЕМІЇ АГРАРНИХ НАУК 3 50857 4 дозволяє найбільш якісно здійснювати розпушенчастими лапами 5 на 90° в напрямку руху комбайня ґрунту на задану глибину з найменшими відхина та упори 12, що забезпечують займати розпуленнями від неї, незначно впливаючи на здійсненшувачу 4 ґрунту робоче (фіг.2) або транспортне ня маневрування зернозбирально-лущильної (фіг.3) положення. Фіксація в робочому положенні машини в процесі її роботи. розпушувача 4 відбувається за допомогою упора Приклад запропонованої зернозбирально12, який розташований ззаду за стрільчастими лущильної машини показано на кресленням, де на лапами 5, які встановлені в робочому положенні. фіг.1 наведено вигляд збоку зернозбиральноРобота збирально-лущильної машини здійслущильної машини, на фіг.2 - збільшений вигляд нюється наступним чином. В процесі роботи зеррозпушувача ґрунту в робочому положенні, на нозбирального комбайна, тобто зрізуванні рослин фіг.3 - вигляд розпушувача ґрунту в транспортнорізальним апаратом одночасно гідроциліндрами му положенні. 10 через шарнірні з'єднання 11 і 8 на кронштейнах, Зернозбирально-лущильна машина включає поперечний брус 7 з встановленими на ньому за зернозбиральний комбайн 1, з передніми 2 і заддопомогою скоб 6 стрільчастими лапами 5 поверніми 3 колесами, і розпушувач 4 ґрунту, який розтається на 90° в робоче положення впритул до ташований між передніми 2 і задніми 3 колесами упорів 12. При цьому розпушувач ґрунту 4 здійсзернозбирального комбайна 1. Розпушувач 4 ґруннює лущення стерні одночасно зі збиранням зерту виконаний у вигляді стрільчастих лап 5, які занових культур. При поворотах і розворотах зернокріплені за допомогою скоби 6 до поперечного збирально-лущильної машини розпушувач ґрунту бруса 7, який на кронштейнах 8 шарнірно приєд4 гідроциліндрами 10 повертається на 90° вперед наний до рами 9 зернозбирального комбайна 1. по ходу руху і створюються умови для виконання Поперечний брус 7 за допомогою гідроциліндрів любих маневрувань зернозбирально-лущильної 10 на шарнірах 11 має можливість здійснювати машини. поворот бруса 7 з закріпленими на ньому стріль 5 Комп’ютерна верстка В. Мацело 50857 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
