Пристрій для зчитування інформації

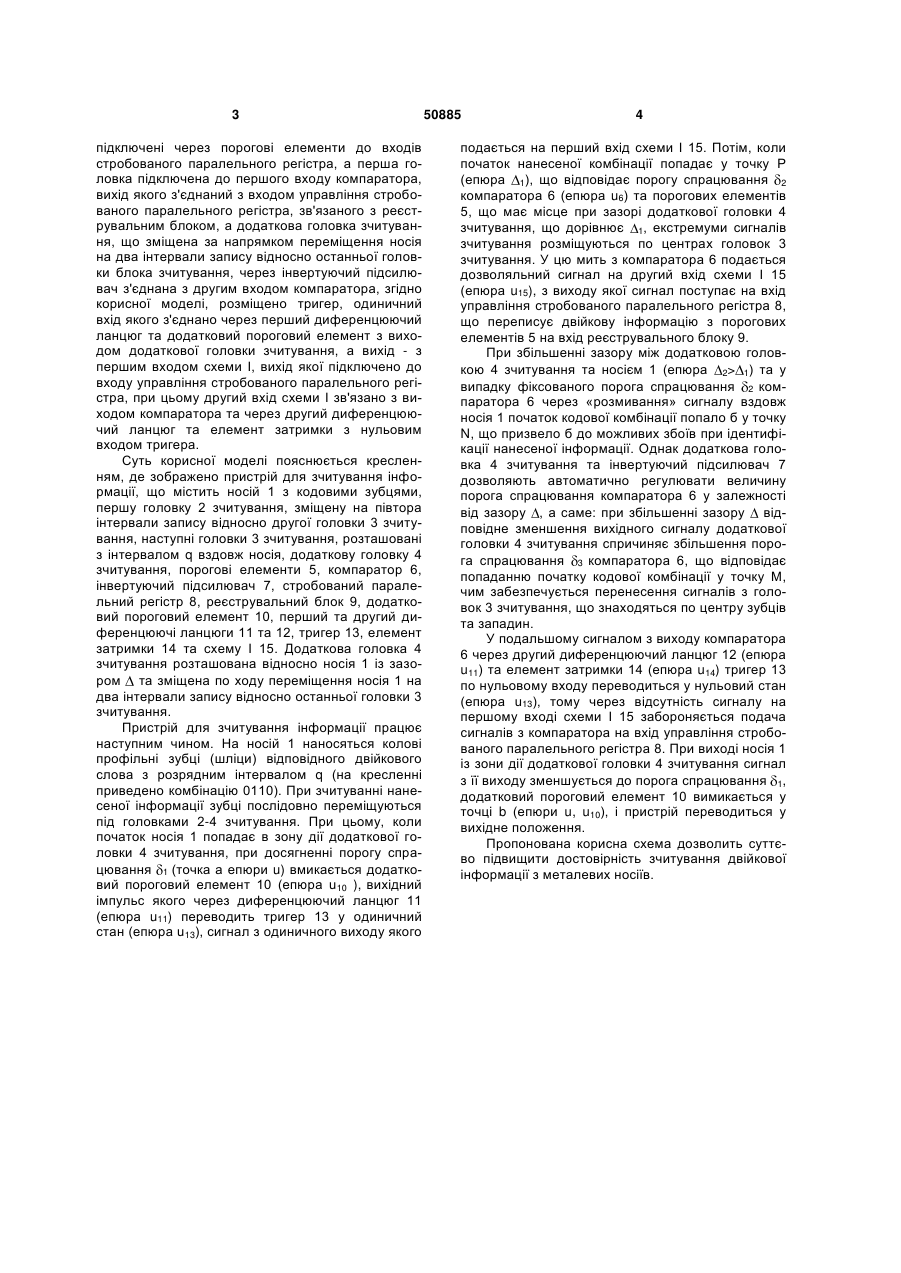

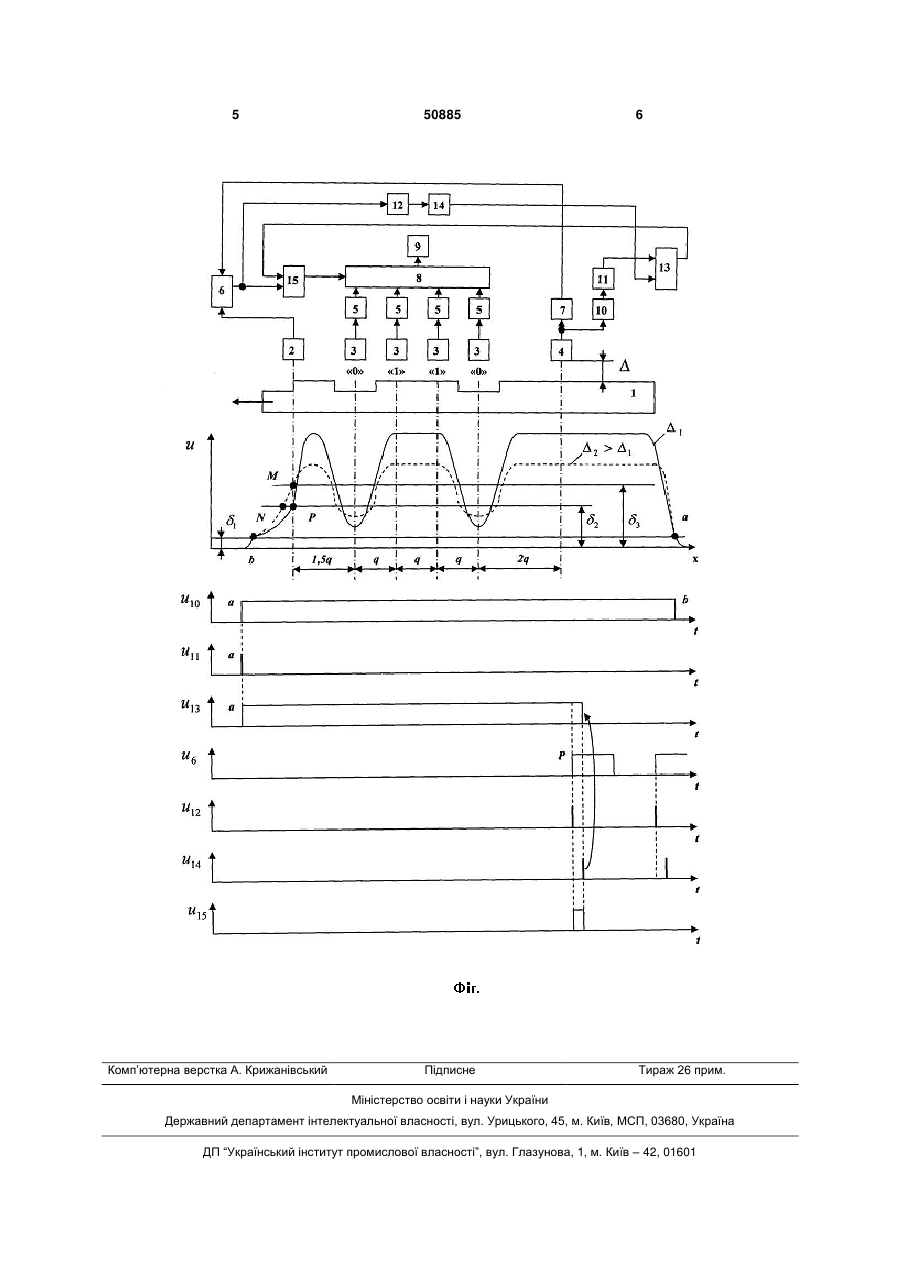

Пристрій для зчитування інформації, що містить першу головку блока зчитування, зміщену за напрямком переміщення носія на півтора інтервалу запису відносно другої головки, а кожна з наступних головок блока зчитування зміщена на один інтервал запису відносно попередньої головки, при цьому всі головки блока зчитування, крім першої, підключені через порогові елементи до входів стробованого паралельного регістра, а перша головка підключена до першого входу компа 3 підключені через порогові елементи до входів стробованого паралельного регістра, а перша головка підключена до першого входу компаратора, вихід якого з'єднаний з входом управління стробованого паралельного регістра, зв'язаного з реєструвальним блоком, а додаткова головка зчитування, що зміщена за напрямком переміщення носія на два інтервали запису відносно останньої головки блока зчитування, через інвертуючий підсилювач з'єднана з другим входом компаратора, згідно корисної моделі, розміщено тригер, одиничний вхід якого з'єднано через перший диференцюючий ланцюг та додатковий пороговий елемент з виходом додаткової головки зчитування, а вихід - з першим входом схеми І, вихід якої підключено до входу управління стробованого паралельного регістра, при цьому другий вхід схеми І зв'язано з виходом компаратора та через другий диференцюючий ланцюг та елемент затримки з нульовим входом тригера. Суть корисної моделі пояснюється кресленням, де зображено пристрій для зчитування інформації, що містить носій 1 з кодовими зубцями, першу головку 2 зчитування, зміщену на півтора інтервали запису відносно другої головки 3 зчитування, наступні головки 3 зчитування, розташовані з інтервалом q вздовж носія, додаткову головку 4 зчитування, порогові елементи 5, компаратор 6, інвертуючий підсилювач 7, стробований паралельний регістр 8, реєструвальний блок 9, додатковий пороговий елемент 10, перший та другий диференцюючі ланцюги 11 та 12, тригер 13, елемент затримки 14 та схему І 15. Додаткова головка 4 зчитування розташована відносно носія 1 із зазором та зміщена по ходу переміщення носія 1 на два інтервали запису відносно останньої головки 3 зчитування. Пристрій для зчитування інформації працює наступним чином. На носій 1 наносяться колові профільні зубці (шліци) відповідного двійкового слова з розрядним інтервалом q (на кресленні приведено комбінацію 0110). При зчитуванні нанесеної інформації зубці послідовно переміщуються під головками 2-4 зчитування. При цьому, коли початок носія 1 попадає в зону дії додаткової головки 4 зчитування, при досягненні порогу спрацювання 1 (точка а епюри u) вмикається додатковий пороговий елемент 10 (епюра u10 ), вихідний імпульс якого через диференцюючий ланцюг 11 (епюра u11) переводить тригер 13 у одиничний стан (епюра u13), сигнал з одиничного виходу якого 50885 4 подається на перший вхід схеми І 15. Потім, коли початок нанесеної комбінації попадає у точку Р (епюра 1), що відповідає порогу спрацювання 2 компаратора 6 (епюра u6) та порогових елементів 5, що має місце при зазорі додаткової головки 4 зчитування, що дорівнює 1, екстремуми сигналів зчитування розміщуються по центрах головок 3 зчитування. У цю мить з компаратора 6 подається дозволяльний сигнал на другий вхід схеми І 15 (епюра u15), з виходу якої сигнал поступає на вхід управління стробованого паралельного регістра 8, що переписує двійкову інформацію з порогових елементів 5 на вхід реєструвального блоку 9. При збільшенні зазору між додатковою головкою 4 зчитування та носієм 1 (епюра 2> 1) та у випадку фіксованого порога спрацювання 2 компаратора 6 через «розмивання» сигналу вздовж носія 1 початок кодової комбінації попало б у точку N, що призвело б до можливих збоїв при ідентифікації нанесеної інформації. Однак додаткова головка 4 зчитування та інвертуючий підсилювач 7 дозволяють автоматично регулювати величину порога спрацювання компаратора 6 у залежності від зазору , а саме: при збільшенні зазору відповідне зменшення вихідного сигналу додаткової головки 4 зчитування спричиняє збільшення порога спрацювання 3 компаратора 6, що відповідає попаданню початку кодової комбінації у точку М, чим забезпечується перенесення сигналів з головок 3 зчитування, що знаходяться по центру зубців та западин. У подальшому сигналом з виходу компаратора 6 через другий диференцюючий ланцюг 12 (епюра u11) та елемент затримки 14 (епюра u14) тригер 13 по нульовому входу переводиться у нульовий стан (епюра u13), тому через відсутність сигналу на першому вході схеми І 15 забороняється подача сигналів з компаратора на вхід управління стробованого паралельного регістра 8. При виході носія 1 із зони дії додаткової головки 4 зчитування сигнал з її виходу зменшується до порога спрацювання 1, додатковий пороговий елемент 10 вимикається у точці b (епюри u, u10), і пристрій переводиться у вихідне положення. Пропонована корисна схема дозволить суттєво підвищити достовірність зчитування двійкової інформації з металевих носіїв. 5 Комп’ютерна верстка А. Крижанівський 50885 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
