Подавальний транспортер
Номер патенту: 50887
Опубліковано: 25.06.2010
Автори: Пік Андрій Іванович, Кирик Олег Михайлович, Крук Володимир Васильович, Дзюра Володимир Олексійович, Ляшук Олег Леонтійович
Формула / Реферат

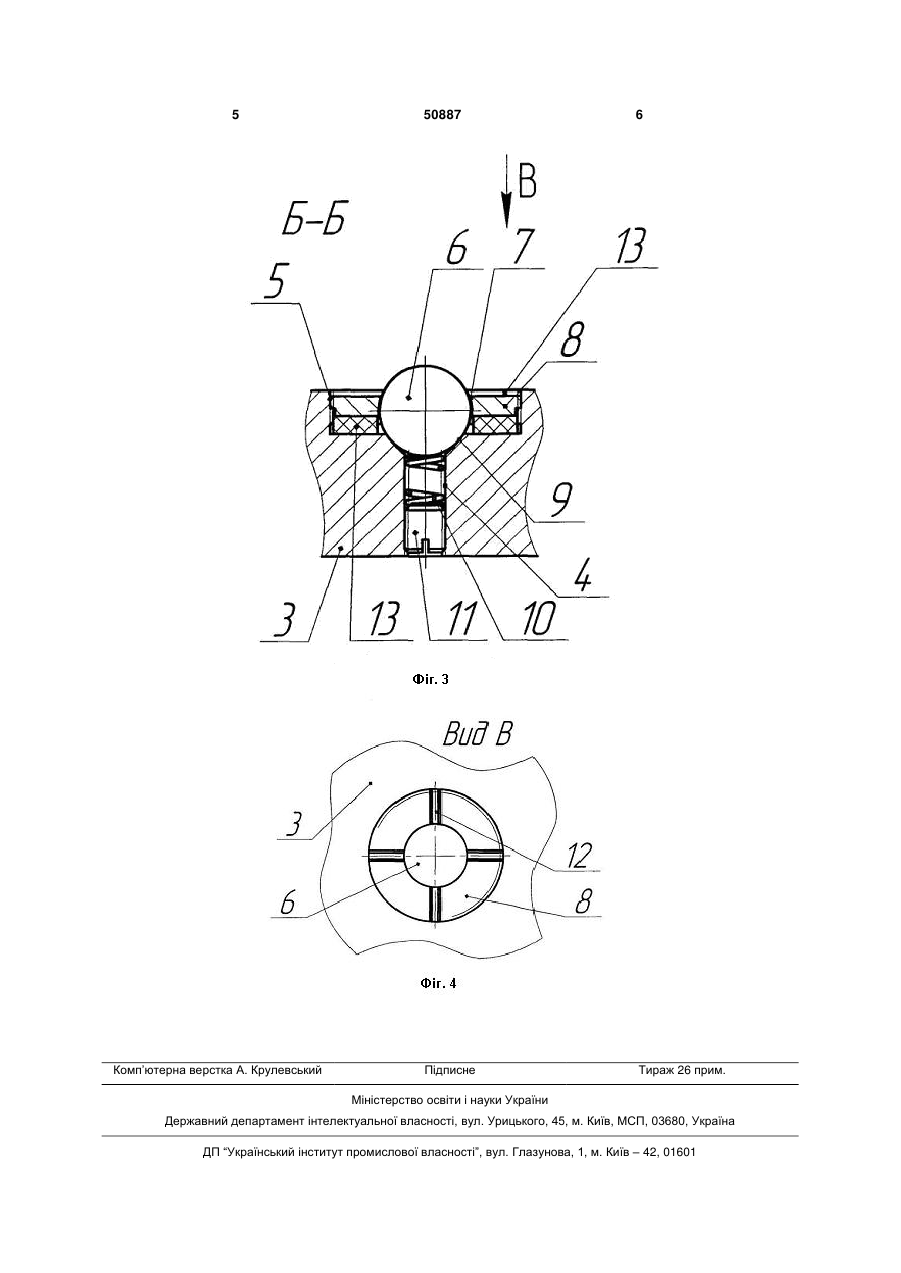

Подавальний транспортер, який виконано у вигляді рами, в наскрізному внутрішньому отворі якої послідовно паралельно один одному встановлені напрямні елементи в одній площині, який відрізняється тим, що напрямні елементи виконані прямокутного поперечного перерізу і жорстко закріплені в наскрізному внутрішньому отворі рами, причому зверху напрямних елементів рівномірно по їх довжині виконані вертикальні отвори, з різьбовою поверхнею у верхній частині, в які встановлені кульки, які є у взаємодії з центральними отворами гайок меншого діаметра кульок і вершини яких розміщені вище рівня напрямних елементів з можливістю кругового обертання, причому в гайках виконані перехресні канавки під кутом 90° під ключ, знизу у вертикальних отворах кульки є у взаємодії з сферичними поверхнями напрямних елементів, знизу кульки по їх центру є у взаємодії з підтиснутою пружиною, яка знизу підтиснута регулювальним гвинтом, крім цього знизу гайки встановлено повстяне кільце, яке просочене мастилом і є у взаємодії з кулькою.
Текст

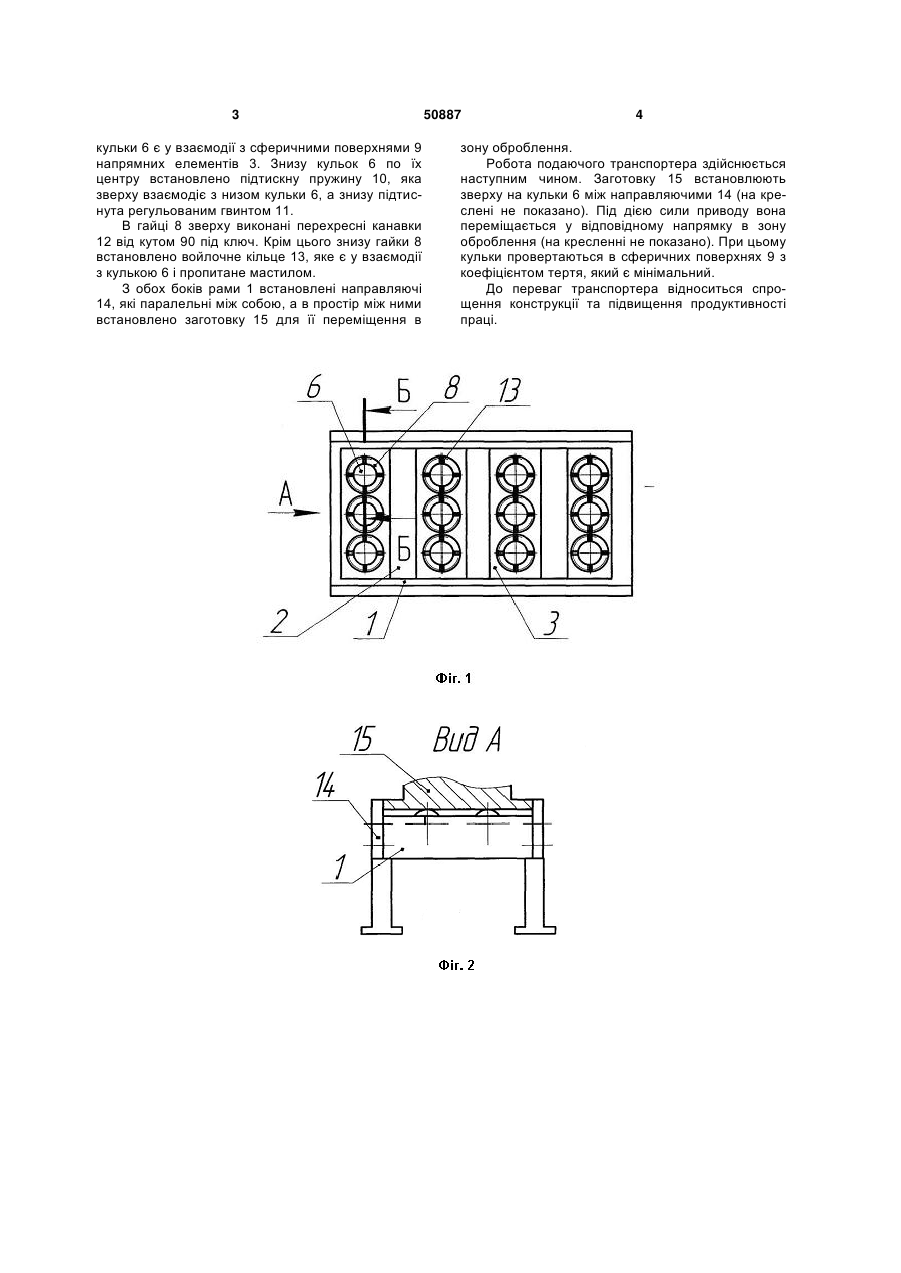

Подавальний транспортер, який виконано у вигляді рами, в наскрізному внутрішньому отворі якої послідовно паралельно один одному встановлені напрямні елементи в одній площині, який відрізняється тим, що напрямні елементи виконані прямокутного поперечного перерізу і жорстко за 3 кульки 6 є у взаємодії з сферичними поверхнями 9 напрямних елементів 3. Знизу кульок 6 по їх центру встановлено підтискну пружину 10, яка зверху взаємодіє з низом кульки 6, а знизу підтиснута регульованим гвинтом 11. В гайці 8 зверху виконані перехресні канавки 12 від кутом 90 під ключ. Крім цього знизу гайки 8 встановлено войлочне кільце 13, яке є у взаємодії з кулькою 6 і пропитане мастилом. З обох боків рами 1 встановлені направляючі 14, які паралельні між собою, а в простір між ними встановлено заготовку 15 для її переміщення в 50887 4 зону оброблення. Робота подаючого транспортера здійснюється наступним чином. Заготовку 15 встановлюють зверху на кульки 6 між направляючими 14 (на креслені не показано). Під дією сили приводу вона переміщається у відповідному напрямку в зону оброблення (на кресленні не показано). При цьому кульки провертаються в сферичних поверхнях 9 з коефіцієнтом тертя, який є мінімальний. До переваг транспортера відноситься спрощення конструкції та підвищення продуктивності праці. 5 Комп’ютерна верстка А. Крулевський 50887 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюDelivery conveyer
Автори англійськоюDziura Volodymyr Oleksiiovych, Liashuk Oleh Leontiiovych, Kruk Volodymyr Vasyliovych, Pik Andrii Ivanovych, Kyryk Oleh Mykhailovych
Назва патенту російськоюПодающий транспортер
Автори російськоюДзюра Владимир Алексеевич, Ляшук Олег Леонтьевич, Крук Владимир Васильевич, Пик Андрей Иванович, Кирик Олег Михайлович
МПК / Мітки
МПК: B65G 33/16
Мітки: подавальний, транспортер
