Подавальний патрон

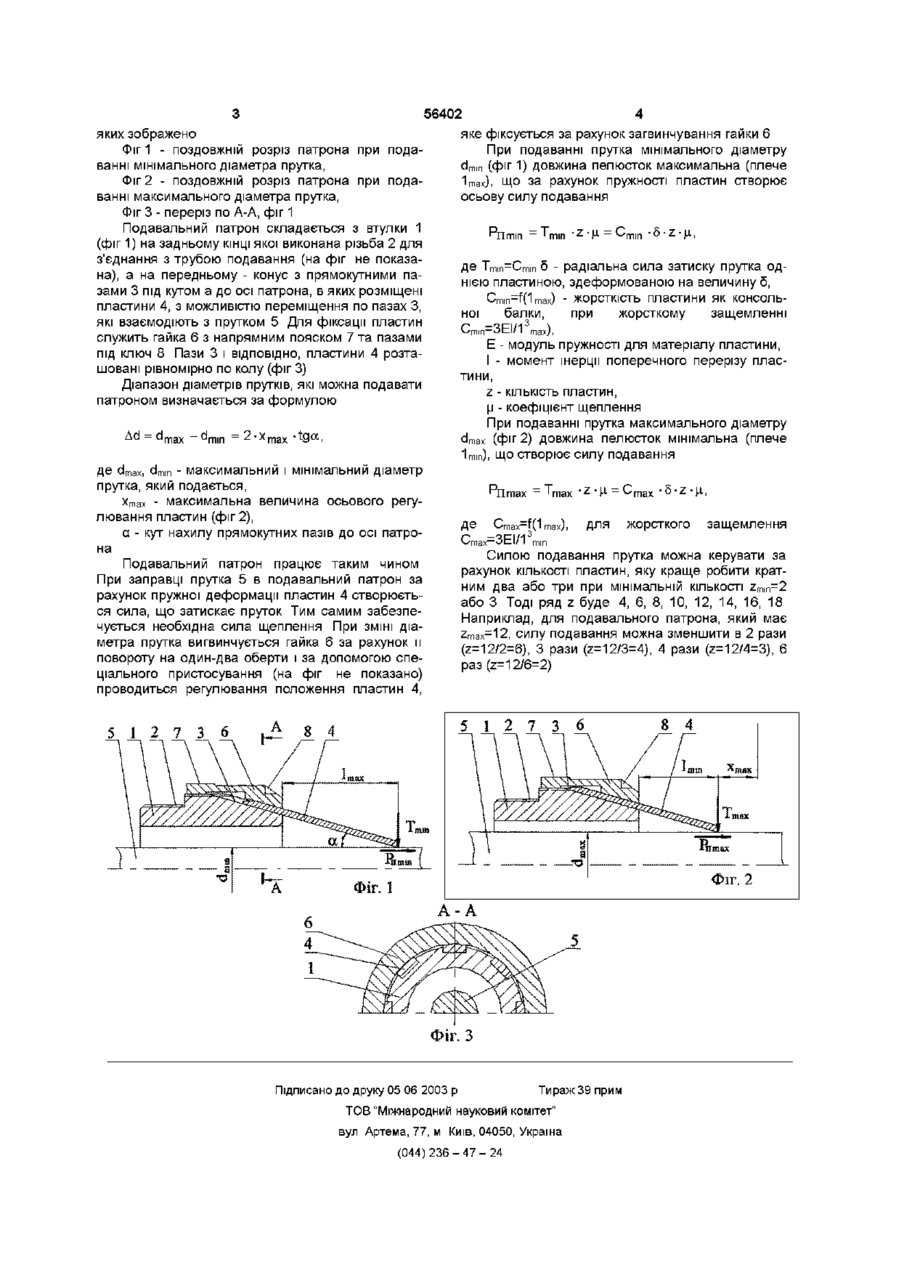

Подавальний патрон, що містить втулку з приєднувальною частиною, в якій розміщений пружний елемент взаємодії з прутком, виконаний у вигляді подавальної цанги з пелюстками, який відрізняється тим, що втулка виконана з конусною частиною на передньому КІНЦІ І нахиленими під кутом конуса прямокутними пазами, а пелюстки виконані у вигляді окремих прямокутних пластин, встановлених у пази втулки з можливістю їх переміщення вздовж пазів та фіксації за допомогою накидної гайки Винахід відноситься до верстатобудування і може бути використаний для подавання пруткового матеріалу, наприклад, в токарних автоматах і токарно-револьверних верстатах Відома цільна подавальна цанга (Кузнецов Ю Н , Срибный Л Н Повышение эффективности токарных автоматов - К Техніка, 1989 -170 с , рис 85, є), що містить пелюстки прямокутного перерізу, напрямну частину та приєднувальну частину, виконану у вигляді різьбової поверхні Наявність великої КІЛЬКОСТІ пелюсток порівняно невисокої жорсткості дозволяє подавати прутки з великими відхиленнями діаметрів (в межах ±1мм) при високій ДОВГОВІЧНОСТІ Але виконання конструкції цільною веде до витрат якісних пружинних та інструментальних сталей і неможливості подавання прутків в широкому діапазоні В якості прототипу прийнятий подавальний патрон з регульованою жорсткістю пелюсток (Кузнецов Ю Н , Срибный Л Н Повышение эффективности токарных автоматов - К Техніка, 1989 - 170с , рис 85, д), що містить втулку з приєднувальною частиною, в якій розміщений пружний елемент взаємодії з прутком у вигляді подавальної цанги з пелюстками, яка має можливість переміщатися в осьовому напрямку Таке виконання дозволяє подавати прутки з великими відхиленнями діаметрів за рахунок зведення або розведення пелюсток при осьовому переміщенні цанги Недоліками даної конструкції є неможливість подавання прутків в широкому діапазоні, великі осьові габарити, що призводить до значних витрат якісних пружинних та інструментальних сталей В основу винаходу поставлено задачу удосконалення подавального патрона шляхом виконання елемента взаємодії з прутком у вигляді окремих пластин, встановлених у пазах втулки з можливістю їх регулювання, що дозволяє розширити технологічні можливості за рахунок розширення діапазону подавання прутків, і зменшити собівартість виготовлення і комплектність цанг, а також регулювати силу подавання КІЛЬКІСТЮ пластин Поставлена задача вирішується тим, що в подавальному патроні який містить втулку з приєднувальною частиною, в якій розміщений пружний елемент взаємодії з прутком, виконаний у вигляді подавальної цанги з пелюстками, згідно з винаходом новим є те, що втулка виконана з конусною частиною на передньому КІНЦІ І нахиленими під кутом конуса прямокутними пазами, а пелюстки виконані у вигляді окремих прямокутних пластин, встановлених у пази втулки з можливістю їх переміщення вздовж пазів та фіксації за допомогою накидної гайки Виконання елементу взаємодії з прутком у вигляді пластин дозволяє знизити витрати якісних пружинних та інструментальних сталей і дає можливість підвищувати їх жорсткість при переході на більший діаметр подачі прутка за рахунок зменшення довжини пелюстки, що дає можливість підвищити сили щеплення прутка з елементами подавання Суть винаходу пояснюється кресленнями, на (О ю 56402 яких зображено Фіг 1 - поздовжній розріз патрона при подаванні мінімального діаметра прутка, Фіг 2 - поздовжній розріз патрона при подаванні максимального діаметра прутка, Фіг 3 - переріз по А-А, фіг 1 Подавальний патрон складається з втулки 1 (фіг 1) на задньому КІНЦІ якої виконана різьба 2 для з'єднання з трубою подавання (на фіг не показана), а на передньому - конус з прямокутними пазами 3 під кутом а до осі патрона, в яких розміщені пластини 4, з можливістю переміщення по пазах З, які взаємодіють з прутком 5 Для фіксації пластин служить гайка 6 з напрямним пояском 7 та пазами під ключ 8 Пази 3 і ВІДПОВІДНО, пластини 4 розташовані рівномірно по колу (фіг 3) Діапазон діаметрів прутків, які можна подавати патроном визначається за формулою яке фіксується за рахунок загвинчування гайки 6 При подаванні прутка мінімального діаметру dmm (фіг 1) довжина пелюсток максимальна (плече 1тах), що за рахунок пружності пластин створює осьову силу подавання Птіп де Tmin=Cmin 5 - радіальна сила затиску прутка однією пластиною, здеформованою на величину 5, НОЇ 5 1 2 7 3 6 Cmin-f(imax) - ЖОрСТКІСТЬ ПЛЭСТИНИ ЯК КОНСОЛЬбалки, при жорсткому защемленні max), Е - модуль пружності для матеріалу пластини, І - момент інерції поперечного перерізу пластини, z - КІЛЬКІСТЬ пластин, |j - коефіцієнт щеплення При подаванні прутка максимального діаметру dmax (фіг 2) довжина пелюсток мінімальна (плече 1mm), що створює силу подавання •tga, де d m a x , dmm - максимальний і мінімальний діаметр прутка, який подається, х т а х - максимальна величина осьового регулювання пластин (фіг 2), а - кут нахилу прямокутних пазів до осі патрона Подавальний патрон працює таким чином При заправці прутка 5 в подавальний патрон за рахунок пружної деформації пластин 4 створюється сила, що затискає пруток Тим самим забезпечується необхідна сила щеплення При ЗМІНІ діаметра прутка вигвинчується гайка 6 за рахунок и повороту на один-два оберти і за допомогою спеціального пристосування (на фіг не показано) проводиться регулювання положення пластин 4, T Т тзх Т — т з х ' ^ ' М — ^ тзх " " * ДЄ Cmax-f(imax), С =ЯРІ і 3 m '-тпах —осм/ 1 m ДЛЯ ЖОрСТКОГО " г^ J ЗЗЩЄМЛЄННЯ Силою подавання прутка можна керувати за рахунок КІЛЬКОСТІ пластин, яку краще робити кратним два або три при мінімальній КІЛЬКОСТІ zmm-2 або 3 Тоді ряд z буде 4, 6, 8, 10, 12, 14, 16, 18 Наприклад, для подавального патрона, який має Zmax-12, силу подавання можна зменшити в 2 рази (z=12/2=6), 3 рази (z=12/3=4), 4 рази (z=12/4=3), 6 раз (z=12/6=2) А Фіг. З Підписано до друку 05 06 2003 р Тираж 39 прим ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
