Захват установки для механічних випробовувань трубчастих зразків

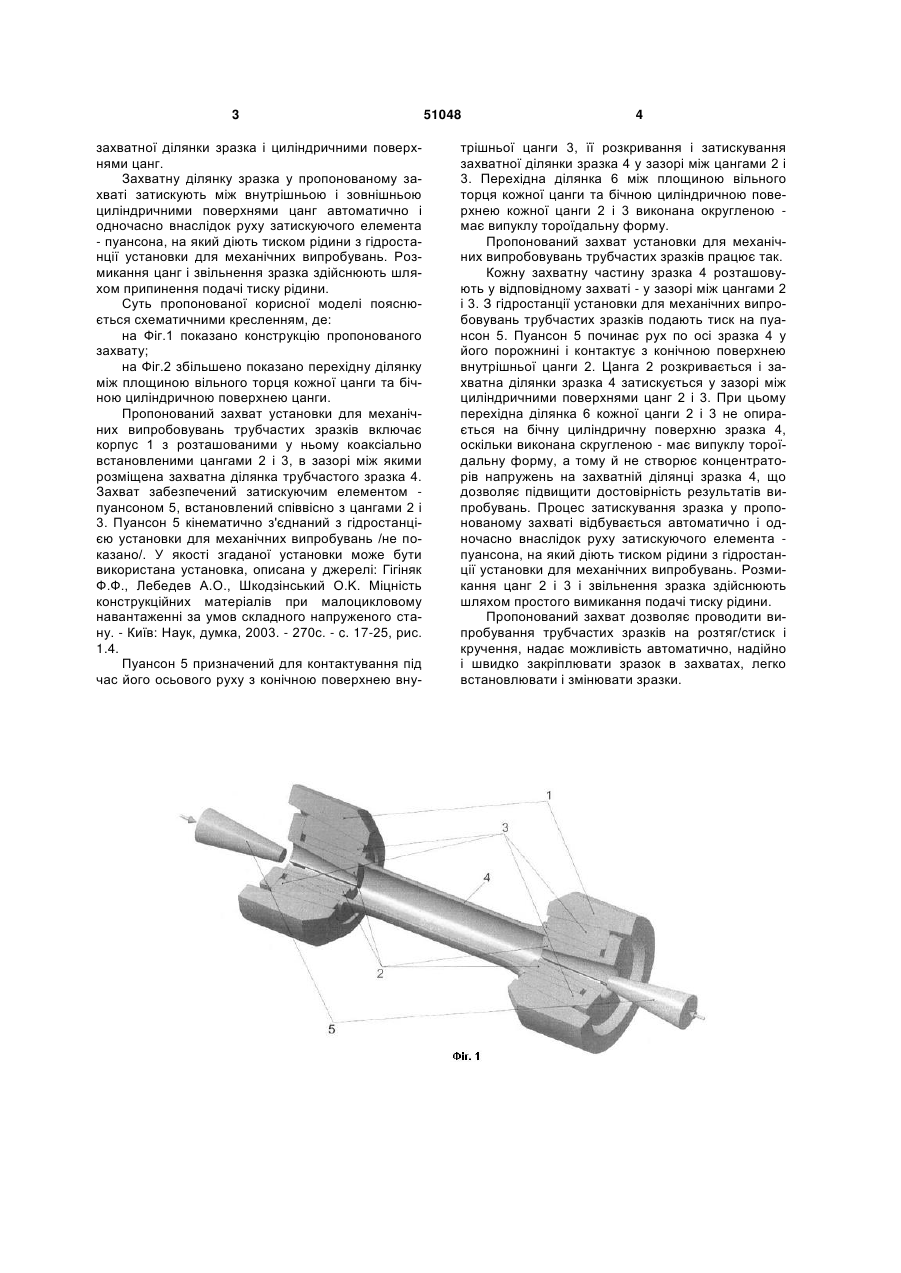

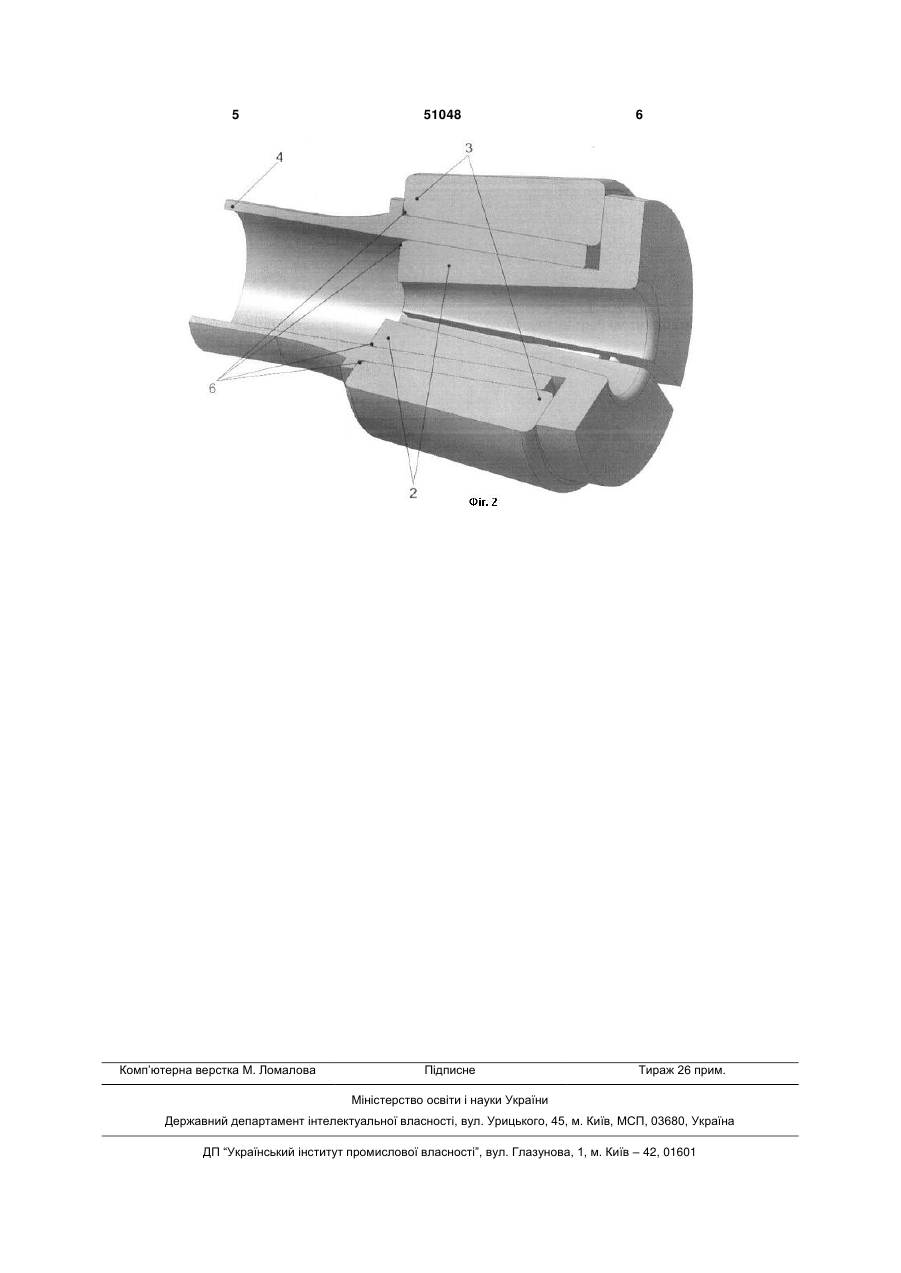

Захват установки для механічних випробовувань трубчастих зразків, що включає корпус з розташованими у ньому двома коаксіально встановленими втулками, зазор між якими призначений для розміщення захватної ділянки трубчастого зразка, та затискуючий елемент, встановлений співвісно з втулками, який відрізняється тим, що як коаксіально встановлені втулки використовують цанги, а перехідна ділянка між площиною вільного торця кожної цанги та бічною циліндричною поверхнею цанги виконана округленою. (19) (21) u201001351 (22) 09.02.2010 (24) 25.06.2010 (46) 25.06.2010, Бюл.№ 12, 2010 р. (72) ТРОЩЕНКО ВАЛЕРІЙ ТРОХИМОВИЧ, МІТЧЕНКО ЄВГЕНІЙ ІВАНОВИЧ, КУТНЯК ВАЛЕРІЙ ВІТАЛІЙОВИЧ, ЗАРАЗОВСЬКИЙ МАКСИМ МИКОЛАЙОВИЧ (73) ІНСТИТУТ ПРОБЛЕМ МІЦНОСТІ ІМ. Г.С. ПИСАРЕНКА НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 захватної ділянки зразка і циліндричними поверхнями цанг. Захватну ділянку зразка у пропонованому захваті затискують між внутрішньою і зовнішньою циліндричними поверхнями цанг автоматично і одночасно внаслідок руху затискуючого елемента - пуансона, на який діють тиском рідини з гідростанції установки для механічних випробувань. Розмикання цанг і звільнення зразка здійснюють шляхом припинення подачі тиску рідини. Суть пропонованої корисної моделі пояснюється схематичними кресленням, де: на Фіг.1 показано конструкцію пропонованого захвату; на Фіг.2 збільшено показано перехідну ділянку між площиною вільного торця кожної цанги та бічною циліндричною поверхнею цанги. Пропонований захват установки для механічних випробовувань трубчастих зразків включає корпус 1 з розташованими у ньому коаксіально встановленими цангами 2 і 3, в зазорі між якими розміщена захватна ділянка трубчастого зразка 4. Захват забезпечений затискуючим елементом пуансоном 5, встановлений співвісно з цангами 2 і 3. Пуансон 5 кінематично з'єднаний з гідростанцією установки для механічних випробувань /не показано/. У якості згаданої установки може бути використана установка, описана у джерелі: Гігіняк Ф.Ф., Лебедев А.О., Шкодзінський O.K. Міцність конструкційних матеріалів при малоцикловому навантаженні за умов складного напруженого стану. - Київ: Наук, думка, 2003. - 270с. - c. 17-25, рис. 1.4. Пуансон 5 призначений для контактування під час його осьового руху з конічною поверхнею вну 51048 4 трішньої цанги 3, її розкривання і затискування захватної ділянки зразка 4 у зазорі між цангами 2 і 3. Перехідна ділянка 6 між площиною вільного торця кожної цанги та бічною циліндричною поверхнею кожної цанги 2 і 3 виконана округленою має випуклу тороїдальну форму. Пропонований захват установки для механічних випробовувань трубчастих зразків працює так. Кожну захватну частину зразка 4 розташовують у відповідному захваті - у зазорі між цангами 2 і 3. З гідростанції установки для механічних випробовувань трубчастих зразків подають тиск на пуансон 5. Пуансон 5 починає рух по осі зразка 4 у його порожнині і контактує з конічною поверхнею внутрішньої цанги 2. Цанга 2 розкривається і захватна ділянки зразка 4 затискується у зазорі між циліндричними поверхнями цанг 2 і 3. При цьому перехідна ділянка 6 кожної цанги 2 і 3 не опирається на бічну циліндричну поверхню зразка 4, оскільки виконана скругленою - має випуклу тороїдальну форму, а тому й не створює концентраторів напружень на захватній ділянці зразка 4, що дозволяє підвищити достовірність результатів випробувань. Процес затискування зразка у пропонованому захваті відбувається автоматично і одночасно внаслідок руху затискуючого елемента пуансона, на який діють тиском рідини з гідростанції установки для механічних випробувань. Розмикання цанг 2 і 3 і звільнення зразка здійснюють шляхом простого вимикання подачі тиску рідини. Пропонований захват дозволяє проводити випробування трубчастих зразків на розтяг/стиск і кручення, надає можливість автоматично, надійно і швидко закріплювати зразок в захватах, легко встановлювати і змінювати зразки. 5 Комп’ютерна верстка М. Ломалова 51048 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
