Пружний пакет

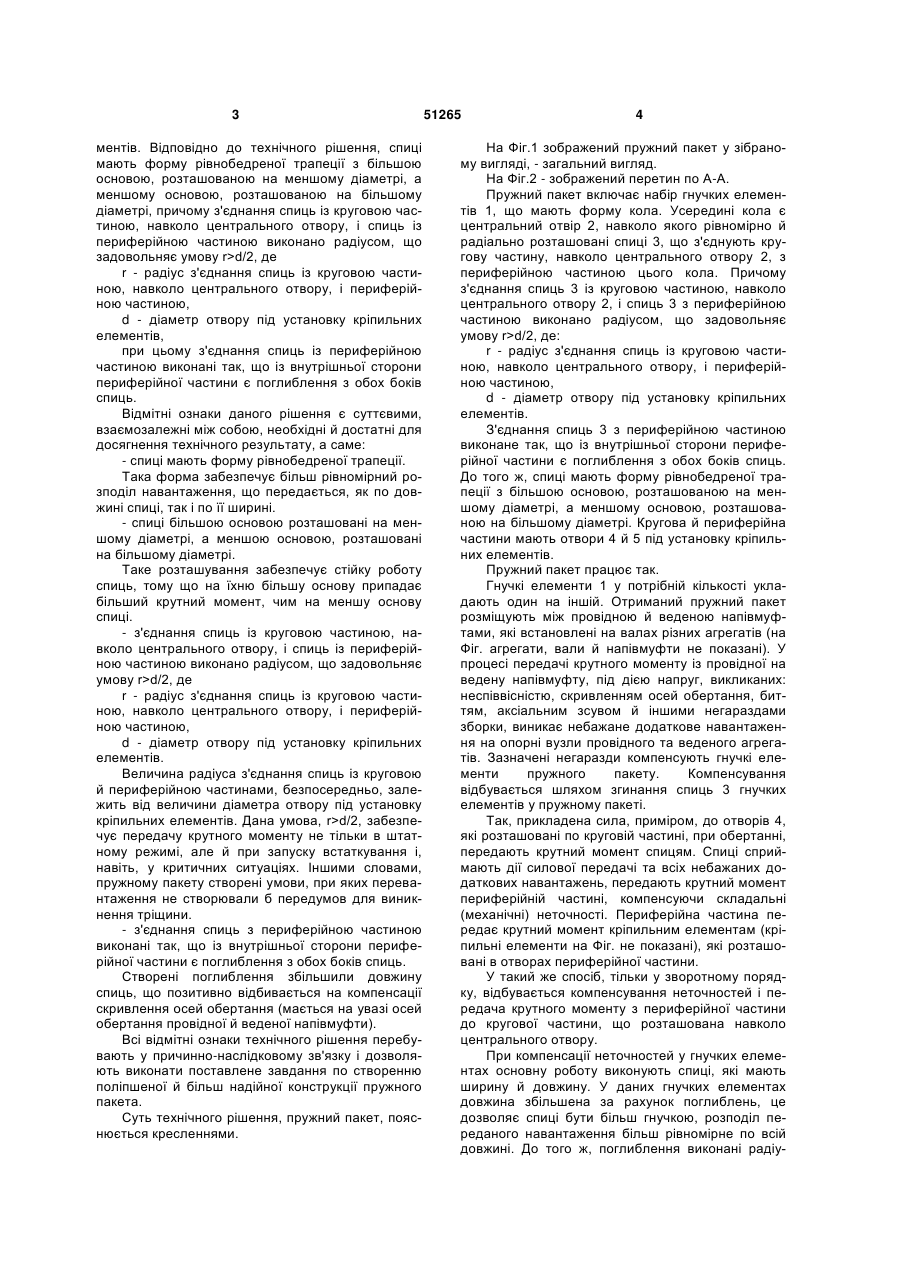

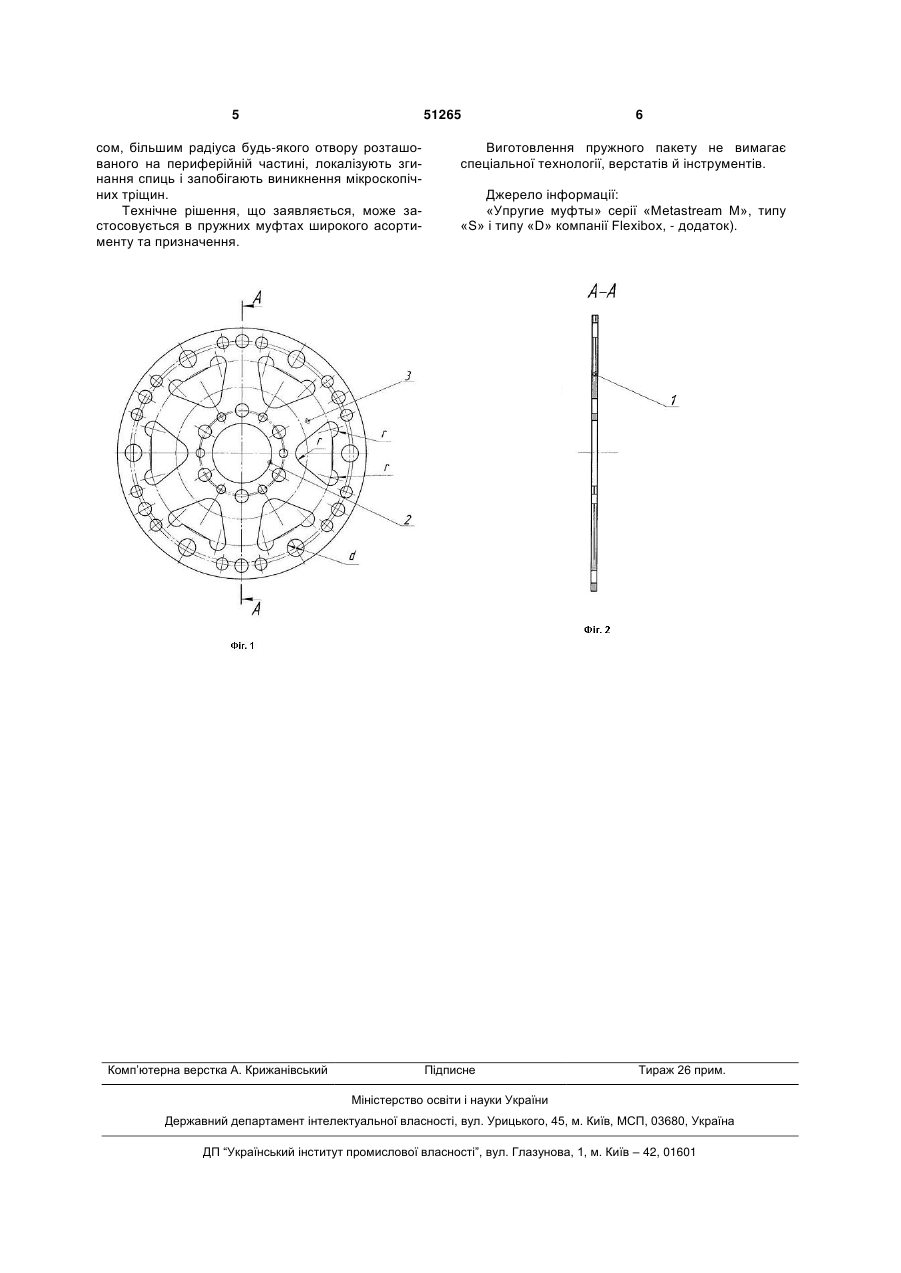

Пружний пакет, що включає набір гнучких елементів, які мають форму кола, усередині нього є центральний отвір, навколо якого рівномірно й радіально розташовані спиці, що з'єднують кругову частину, навколо центрального отвору, з периферійною частиною цього кола, при цьому з'єднання виконані по радіусу, до того ж кругова й периферійна частини мають отвори під установку кріпильних елементів, який відрізняється тим, що спиці 3 ментів. Відповідно до технічного рішення, спиці мають форму рівнобедреної трапеції з більшою основою, розташованою на меншому діаметрі, а меншому основою, розташованою на більшому діаметрі, причому з'єднання спиць із круговою частиною, навколо центрального отвору, і спиць із периферійною частиною виконано радіусом, що задовольняє умову r>d/2, де r - радіус з'єднання спиць із круговою частиною, навколо центрального отвору, і периферійною частиною, d - діаметр отвору під установку кріпильних елементів, при цьому з'єднання спиць із периферійною частиною виконані так, що із внутрішньої сторони периферійної частини є поглиблення з обох боків спиць. Відмітні ознаки даного рішення є суттєвими, взаємозалежні між собою, необхідні й достатні для досягнення технічного результату, а саме: - спиці мають форму рівнобедреної трапеції. Така форма забезпечує більш рівномірний розподіл навантаження, що передається, як по довжині спиці, так і по її ширині. - спиці більшою основою розташовані на меншому діаметрі, а меншою основою, розташовані на більшому діаметрі. Таке розташування забезпечує стійку роботу спиць, тому що на їхню більшу основу припадає більший крутний момент, чим на меншу основу спиці. - з'єднання спиць із круговою частиною, навколо центрального отвору, і спиць із периферійною частиною виконано радіусом, що задовольняє умову r>d/2, де r - радіус з'єднання спиць із круговою частиною, навколо центрального отвору, і периферійною частиною, d - діаметр отвору під установку кріпильних елементів. Величина радіуса з'єднання спиць із круговою й периферійною частинами, безпосередньо, залежить від величини діаметра отвору під установку кріпильних елементів. Дана умова, r>d/2, забезпечує передачу крутного моменту не тільки в штатному режимі, але й при запуску встаткування і, навіть, у критичних ситуаціях. Іншими словами, пружному пакету створені умови, при яких перевантаження не створювали б передумов для виникнення тріщини. - з'єднання спиць з периферійною частиною виконані так, що із внутрішньої сторони периферійної частини є поглиблення з обох боків спиць. Створені поглиблення збільшили довжину спиць, що позитивно відбивається на компенсації скривлення осей обертання (мається на увазі осей обертання провідної й веденої напівмуфти). Всі відмітні ознаки технічного рішення перебувають у причинно-наслідковому зв'язку і дозволяють виконати поставлене завдання по створенню поліпшеної й більш надійної конструкції пружного пакета. Суть технічного рішення, пружний пакет, пояснюється кресленнями. 51265 4 На Фіг.1 зображений пружний пакет у зібраному вигляді, - загальний вигляд. На Фіг.2 - зображений перетин по А-А. Пружний пакет включає набір гнучких елементів 1, що мають форму кола. Усередині кола є центральний отвір 2, навколо якого рівномірно й радіально розташовані спиці 3, що з'єднують кругову частину, навколо центрального отвору 2, з периферійною частиною цього кола. Причому з'єднання спиць 3 із круговою частиною, навколо центрального отвору 2, і спиць 3 з периферійною частиною виконано радіусом, що задовольняє умову r>d/2, де: r - радіус з'єднання спиць із круговою частиною, навколо центрального отвору, і периферійною частиною, d - діаметр отвору під установку кріпильних елементів. З'єднання спиць 3 з периферійною частиною виконане так, що із внутрішньої сторони периферійної частини є поглиблення з обох боків спиць. До того ж, спиці мають форму рівнобедреної трапеції з більшою основою, розташованою на меншому діаметрі, а меншому основою, розташованою на більшому діаметрі. Кругова й периферійна частини мають отвори 4 й 5 під установку кріпильних елементів. Пружний пакет працює так. Гнучкі елементи 1 у потрібній кількості укладають один на іншій. Отриманий пружний пакет розміщують між провідною й веденою напівмуфтами, які встановлені на валах різних агрегатів (на Фіг. агрегати, вали й напівмуфти не показані). У процесі передачі крутного моменту із провідної на ведену напівмуфту, під дією напруг, викликаних: неспіввісністю, скривленням осей обертання, биттям, аксіальним зсувом й іншими негараздами зборки, виникає небажане додаткове навантаження на опорні вузли провідного та веденого агрегатів. Зазначені негаразди компенсують гнучкі елементи пружного пакету. Компенсування відбувається шляхом згинання спиць 3 гнучких елементів у пружному пакеті. Так, прикладена сила, приміром, до отворів 4, які розташовані по круговій частині, при обертанні, передають крутний момент спицям. Спиці сприймають дії силової передачі та всіх небажаних додаткових навантажень, передають крутний момент периферійній частині, компенсуючи складальні (механічні) неточності. Периферійна частина передає крутний момент кріпильним елементам (кріпильні елементи на Фіг. не показані), які розташовані в отворах периферійної частини. У такий же спосіб, тільки у зворотному порядку, відбувається компенсування неточностей і передача крутного моменту з периферійної частини до кругової частини, що розташована навколо центрального отвору. При компенсації неточностей у гнучких елементах основну роботу виконують спиці, які мають ширину й довжину. У даних гнучких елементах довжина збільшена за рахунок поглиблень, це дозволяє спиці бути більш гнучкою, розподіл переданого навантаження більш рівномірне по всій довжині. До того ж, поглиблення виконані радіу 5 51265 сом, більшим радіуса будь-якого отвору розташованого на периферійній частині, локалізують згинання спиць і запобігають виникнення мікроскопічних тріщин. Технічне рішення, що заявляється, може застосовується в пружних муфтах широкого асортименту та призначення. Комп’ютерна верстка А. Крижанівський 6 Виготовлення пружного пакету не вимагає спеціальної технології, верстатів й інструментів. Джерело інформації: «Упругие муфты» серії «Metastream M», типу «S» і типу «D» компанії Flexibox, - додаток). Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
