Емаль алкідна софраемаль-а

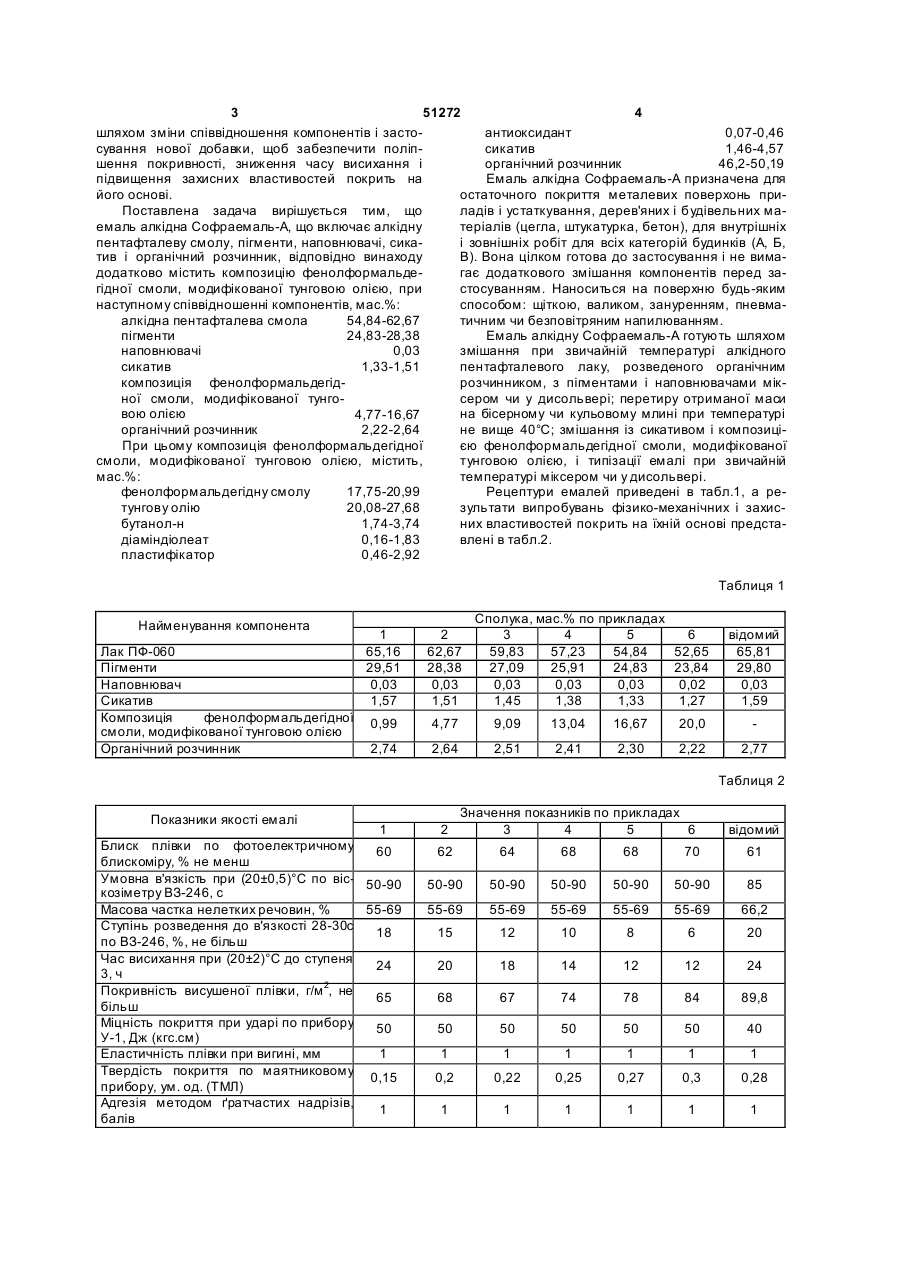

1. Емаль алкідна Софраемаль-А, що включає алкідну пентафталеву смолу, пігменти, наповнювачі, сикатив і органічний розчинник, яка відрізняється тим, що вона додатково містить композицію фенолформальдегідної смоли, модифікованої тунговою олією при наступному співвідношенні компонентів, мас.%: C2 1 3 51272 4 шляхом зміни співвідношення компонентів і застоантиоксидант 0,07-0,46 сування нової добавки, щоб забезпечити поліпсикатив 1,46-4,57 шення покривності, зниження часу висихання і органічний розчинник 46,2-50,19 підвищення захисних властивостей покрить на Емаль алкідна Софраемаль-А призначена для його основі. остаточного покриття металевих поверхонь приПоставлена задача вирішується тим, що ладів і устаткування, дерев'яних і будівельних маемаль алкідна Софраемаль-А, що включає алкідну теріалів (цегла, штукатурка, бетон), для внутрішніх пентафталеву смолу, пігменти, наповнювачі, сикаі зовнішніх робіт для всіх категорій будинків (А, Б, тив і органічний розчинник, відповідно винаходу В). Вона цілком готова до застосування і не вимадодатково містить композицію фенолформальдегає додаткового змішання компонентів перед загідної смоли, модифікованої тунговою олією, при стосуванням. Наноситься на поверхню будь-яким наступному співвідношенні компонентів, мас.%: способом: щіткою, валиком, зануренням, пневмаалкідна пентафталева смола 54,84-62,67 тичним чи безповітряним напилюванням. пігменти 24,83-28,38 Емаль алкідну Софраемаль-А готують шляхом наповнювачі 0,03 змішання при звичайній температурі алкідного сикатив 1,33-1,51 пентафталевого лаку, розведеного органічним композиція фенолформальдегідрозчинником, з пігментами і наповнювачами мікної смоли, модифікованої тунгосером чи у дисольвері; перетиру отриманої маси вою олією на бісерному чи кульовому млині при температурі 4,77-16,67 органічний розчинник 2,22-2,64 не вище 40°С; змішання із сикативом і композиціПри цьому композиція фенолформальдегідної єю фенолформальдегідної смоли, модифікованої смоли, модифікованої тунговою олією, містить, тунговою олією, і типізації емалі при звичайній мас.%: температурі міксером чи у дисольвері. фенолформальдегідну смолу 17,75-20,99 Рецептури емалей приведені в табл.1, а ретунгову олію 20,08-27,68 зультати випробувань фізико-механічних і захисбутанол-н 1,74-3,74 них властивостей покрить на їхній основі предстадіаміндіолеат 0,16-1,83 влені в табл.2. пластифікатор 0,46-2,92 Таблиця 1 Найменування компонента Лак ПФ-060 Пігменти Наповнювач Сикатив Композиція фенолформальдегідної смоли, модифікованої тунговою олією Органічний розчинник Сполука, мас.% по прикладах 3 4 5 59,83 57,23 54,84 27,09 25,91 24,83 0,03 0,03 0,03 1,45 1,38 1,33 1 65,16 29,51 0,03 1,57 2 62,67 28,38 0,03 1,51 0,99 4,77 9,09 13,04 2,74 2,64 2,51 2,41 6 52,65 23,84 0,02 1,27 відомий 65,81 29,80 0,03 1,59 16,67 20,0 2,30 2,22 2,77 Таблиця 2 Показники якості емалі 1 Блиск плівки по фотоелектричному 60 блискоміру, % не менш Умовна в'язкість при (20±0,5)°С по віс- 50-90 козіметру BЗ-246, с Масова частка нелетких речовин, % 55-69 Ступінь розведення до в'язкості 28-30с 18 по ВЗ-246, %, не більш Час висихання при (20±2)°С до ступеня 24 3, ч 2 Покривність висушеної плівки, г/м , не 65 більш Міцність покриття при ударі по прибору 50 У-1, Дж (кгс.см) Еластичність плівки при вигині, мм 1 Твердість покриття по маятниковому 0,15 прибору, ум. од. (ТМЛ) Адгезія методом ґратчастих надрізів, 1 балів 2 Значення показників по прикладах 3 4 5 6 відомий 62 64 68 68 70 61 50-90 50-90 50-90 50-90 50-90 85 55-69 55-69 55-69 55-69 55-69 66,2 15 12 10 8 6 20 20 18 14 12 12 24 68 67 74 78 84 89,8 50 50 50 50 50 40 1 1 1 1 1 1 0,2 0,22 0,25 0,27 0,3 0,28 1 1 1 1 1 1 5 51272 6 Продовження таблиці 2 Показники якості емалі Стійкість покриття при температурі (20±2)°С к статичному впливу 3% розчину хлориду натрію, ч, не менш Стійкість покриття при температурі (20±2)°С к статичному впливу 0,5% миючого засобу, хв, не менш Стійкість покриття при температурі (20±2)°С к статичному впливу мінерального масла, ч, не менш 2 12 24 28 32 34 34 * 20 30 45 50 60 58 15 30 48 48 48 48 48 24 Аналіз властивостей емалей і покрить на їхній основі дозволяє зробити наступні висновки: присутність в емалі композиції фенолформапьдегидной смоли, модифікованої тунговою олією, дозволило поліпшити покривність на 13,1-25,4% , знизити час висихання в 1,2-2 рази і підвищити захисні властивості покрить на його основі - стійкість до статичного впливу миючого засобу в 2-4 рази і мінерального масла в 2 рази в порівнянні з відомою і, крім того, стійкість до статичного впливу розчину хлориду натрію, зберігши при цьому інші технологічні і фізико-механічні властивості і декоративність на рівні стандартних пентафталевих Комп’ютерна в ерстка О. Гапоненко Значення показників по прикладах 3 4 5 6 1 відомий емалей; співвідношення компонентів у прикладах 2-5 є оптимальними, а приклади 1 і 5, що відповідають співвідношенням компонентів нижче і вище граничних, підтверджують обґрунтованість вибору співвідношення компонентів емалі, що заявляється. Крім цього встановлено, що, завдяки композиції фенолформальдегідної смоли, модифікованої тунговою олією, отримані покриття не піддані підплівкової корозії, тобто іржа може утворитися тільки в місцях механічного ушкодження покриття, але не поширюється далі від місця ушкодження під плівкою. Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
