Установка фільтраційного сушіння сипких матеріалів
Номер патенту: 51476
Опубліковано: 12.07.2010
Автори: Дулеба Василь Павлович, Римар Тетяна Іванівна, Симак Дмитро Михайлович
Формула / Реферат
Установка фільтраційного сушіння сипких матеріалів, що містить стрічковий транспортер, над яким встановлені камера для підведення теплоносія та пристрій для видалення верхнього шару сипкого матеріалу, під стрічкою транспортера розташована камера розрідження, над одним кінцем транспортера розміщений завантажувальний бункер з шибером, а під іншим кінцем транспортера і вздовж нього - бункери для сухого матеріалу, яка відрізняється тим, що пристрій для видалення верхнього шару сипкого матеріалу виконаний у вигляді одного і більше ножів, встановлених з можливістю регулювання положення у вертикальному та горизонтальному напрямках та кута повороту відносно напрямку руху стрічки транспортера.
Текст

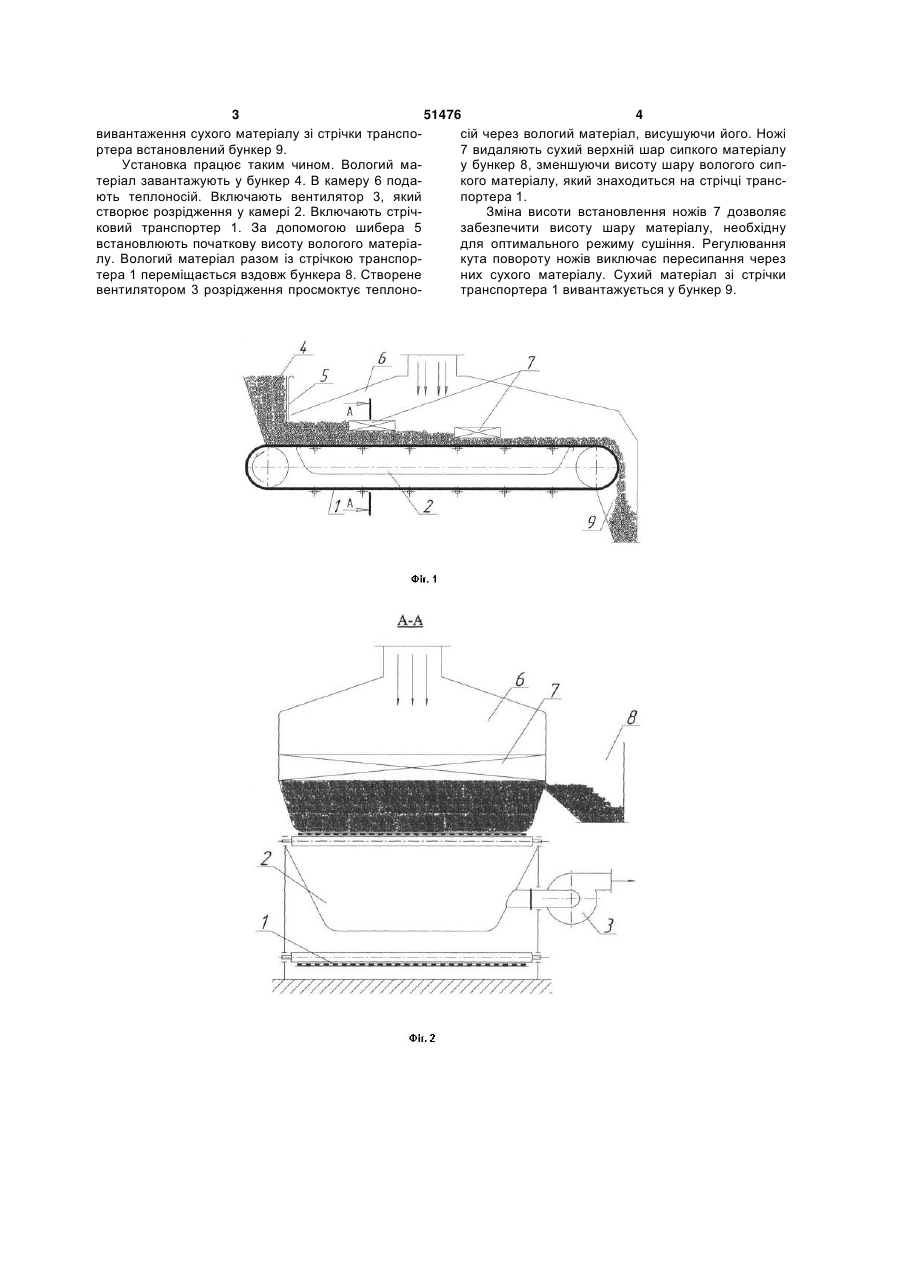

Установка фільтраційного сушіння сипких матеріалів, що містить стрічковий транспортер, над яким встановлені камера для підведення теплоносія та пристрій для видалення верхнього шару 3 51476 4 вивантаження сухого матеріалу зі стрічки транспосій через вологий матеріал, висушуючи його. Ножі ртера встановлений бункер 9. 7 видаляють сухий верхній шар сипкого матеріалу Установка працює таким чином. Вологий мау бункер 8, зменшуючи висоту шару вологого сиптеріал завантажують у бункер 4. В камеру 6 подакого матеріалу, який знаходиться на стрічці трансють теплоносій. Включають вентилятор 3, який портера 1. створює розрідження у камері 2. Включають стрічЗміна висоти встановлення ножів 7 дозволяє ковий транспортер 1. За допомогою шибера 5 забезпечити висоту шару матеріалу, необхідну встановлюють початкову висоту вологого матеріадля оптимального режиму сушіння. Регулювання лу. Вологий матеріал разом із стрічкою транспоркута повороту ножів виключає пересипання через тера 1 переміщається вздовж бункера 8. Створене них сухого матеріалу. Сухий матеріал зі стрічки вентилятором 3 розрідження просмоктує теплонотранспортера 1 вивантажується у бункер 9. 5 Комп’ютерна верстка В. Мацело 51476 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюInstallation for filtration drying bulk materials
Автори англійськоюDuleba Vasyl Petrovych, Symak Dmytro Mykhailovych, Rymar Tetiana Ivanivna
Назва патенту російськоюУстановка фильтрационной сушки сыпучих материалов
Автори російськоюДулеба Василий Павлович, Симак Дмитрий Михайлович, Рымарь Татьяна Ивановна
МПК / Мітки
МПК: F26B 3/00
Мітки: матеріалів, фільтраційного, сушіння, установка, сипких
Код посилання
<a href="https://ua.patents.su/3-51476-ustanovka-filtracijjnogo-sushinnya-sipkikh-materialiv.html" target="_blank" rel="follow" title="База патентів України">Установка фільтраційного сушіння сипких матеріалів</a>
Установка фільтраційного сушіння сипких матеріалів
Номер патенту: 44604
Опубліковано: 15.02.2002
Автори: Кіндзера Діана Петрівна, Ханик Ярослав Миколайович, Гузьова Ірина Олександрівна, Атаманюк Володимир Михайлович
МПК: F26B 3/06
Мітки: сушіння, матеріалів, сипких, установка, фільтраційного
Формула / Реферат:
Установка фільтраційного сушіння сипких матеріалів, яка містить камеру для підводу теплоносія, розташований в ній транспортер зі стрічкою для переміщення шару вологого матеріалу від завантажувального бункера до розвантажувального та камеру розрідження, яка відрізняється тим, що над транспортером зі стрічкою додатково розташовують один і більше скребкових транспортерів, що встановлені з можливістю переміщення у вертикальному і горизонтальному...
Установка фільтраційного сушіння сипких матеріалів
Номер патенту: 18113
Опубліковано: 16.10.2006
Автори: Дулеба Василь Павлович, Ханик Ярослав Миколайович, Люта Оксана Володимирівна, Атаманюк Володимир Михайлович
МПК: F26B 3/06
Мітки: сипких, сушіння, матеріалів, фільтраційного, установка
Формула / Реферат:
1. Установка фільтраційного сушіння сипких матеріалів, яка містить завантажувальний бункер, камеру для підводу теплового агента, транспортер для переміщення сипкого матеріалу, камеру розрідження з перфорованою поверхнею і розвантажувальний бункер, яка відрізняється тим, що транспортер виконаний у вигляді двох розташованих вздовж камери розрідження ланцюгових передач з закріпленими на них обмежувальними пластинами, до яких прикріплені...
Установка фільтраційного сушіння сипких матеріалів
Номер патенту: 60587
Опубліковано: 15.10.2003
Автори: Ханик Ярослав Миколайович, Дулеба Василь Павлович, Атаманюк Володимир Михайлович, Кіндзера Діана Петрівна
МПК: F26B 3/06
Мітки: сушіння, матеріалів, установка, сипких, фільтраційного
Формула / Реферат:
l. Установка фільтраційного сушіння сипких матеріалів, яка містить встановлений у сушильній камері перший перфорований барабан, розділений суцільними радіальними перегородками, що утворюють окремі ізольовані одна від одної секції, систему нагріву, подачі й виносу теплоносія, яка відрізняється тим, що вона додатково містить другий барабан, розташований паралельно до першого, перегородку, розташовану між ними, при цьому кожен барабан оснащений...
Спосіб фільтраційного сушіння сипких матеріалів
Номер патенту: 37729
Опубліковано: 15.05.2001
Автори: Атаманюк Володимир Михайлович, Білецька Любов Зенонівна, Ханик Ярослав Миколайович, Гузьова Ірина Олександрівна
МПК: F26B 3/06
Мітки: сипких, сушіння, спосіб, матеріалів, фільтраційного
Формула / Реферат:
Спосіб фільтраційного сушіння сипких матеріалів шляхом профільтровування теплоносія через шар матеріалу під дією перепаду тисків, який відрізняється тим, що із зони сушіння у міру висихання сипкого матеріалу пошарово видаляють сухий матеріал.
Установка для сушіння сипких матеріалів
Номер патенту: 41811
Опубліковано: 10.06.2009
Автори: Олеськів Наталя Борисівна, Олеськів Борис Степанович, Мирович Оксана Вікторівна, Олеськів Ростислав Борисович
МПК: F26B 3/30
Мітки: матеріалів, установка, сипких, сушіння
Формула / Реферат:
1. Установка для сушіння сипких матеріалів, яка містить завантажувальний бункер, транспортну стрічку для переміщення сипкого матеріалу, розвантажувальний бункер, систему електроживлення, яка відрізняється тим, що над транспортною стрічкою конструктивно розміщене джерело ІЧ-випромінення з відбивним екраном.2. Установка за п. 1, яка відрізняється тим, що джерело ІЧ-випромінення виконано в вигляді трубкового (спірального)...
