Пристрій для поділу сортового прокату способом ексцентричного закручування

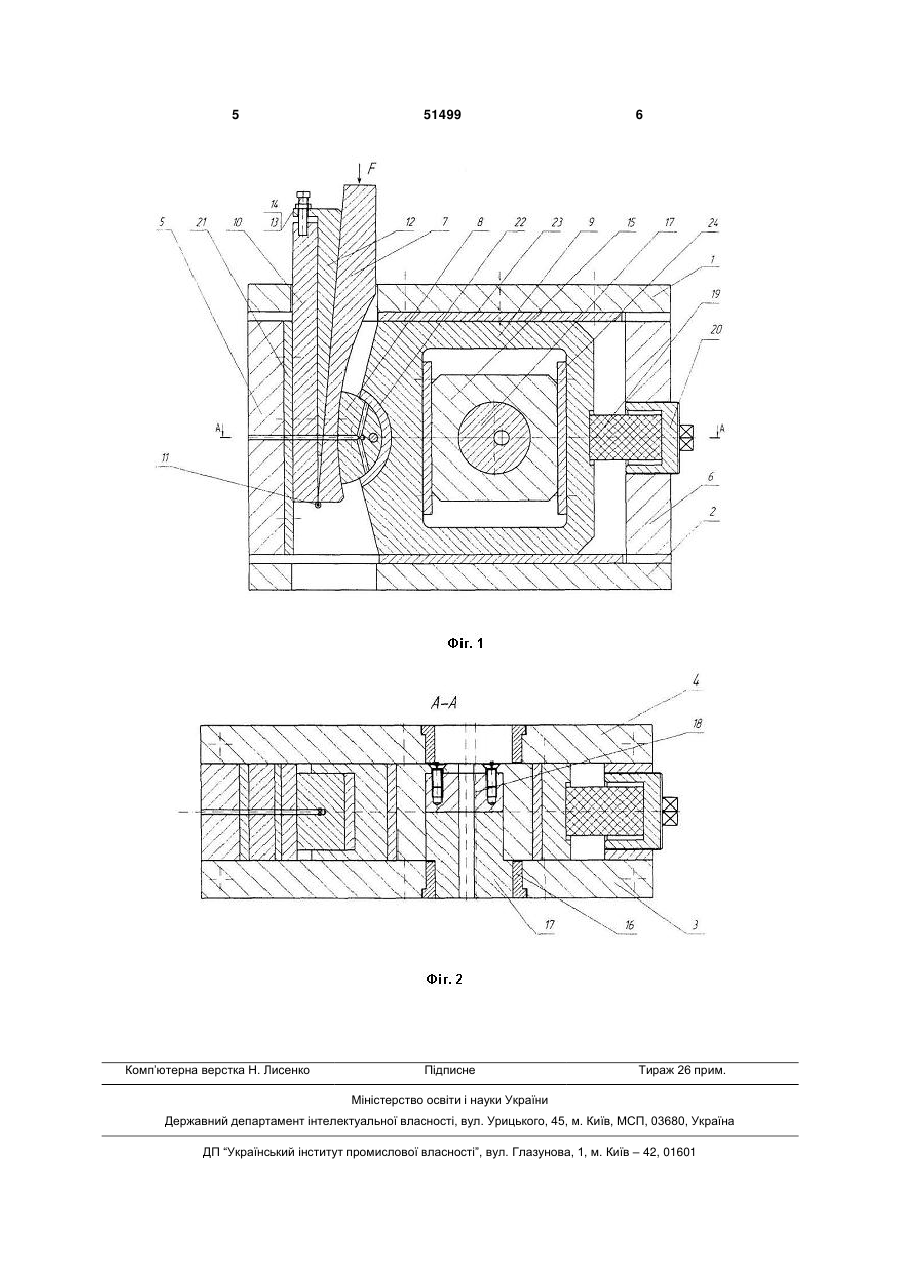

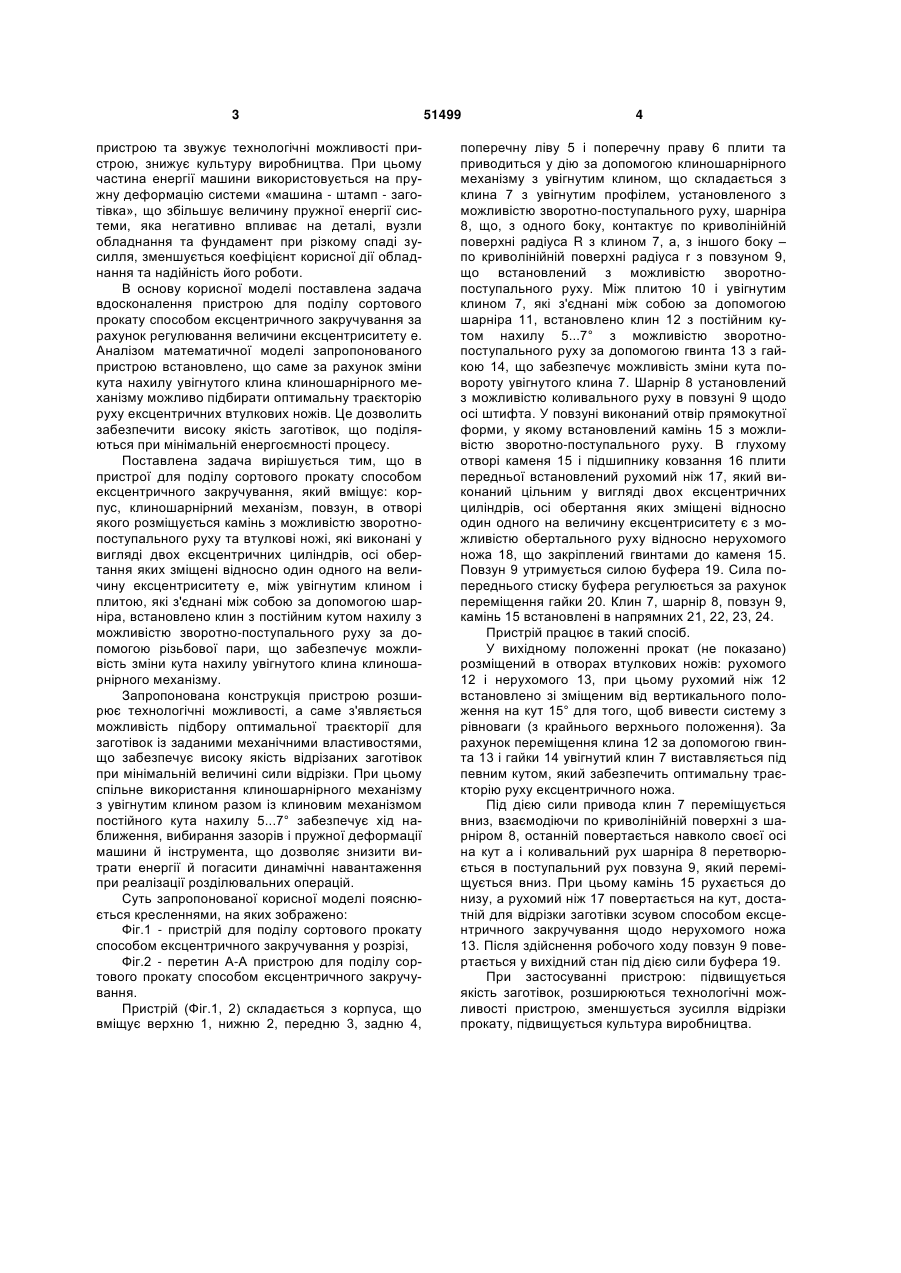

Пристрій для поділу сортового прокату способом ексцентричного закручування, що містить: 3 пристрою та звужує технологічні можливості пристрою, знижує культуру виробництва. При цьому частина енергії машини використовується на пружну деформацію системи «машина - штамп - заготівка», що збільшує величину пружної енергії системи, яка негативно впливає на деталі, вузли обладнання та фундамент при різкому спаді зусилля, зменшується коефіцієнт корисної дії обладнання та надійність його роботи. В основу корисної моделі поставлена задача вдосконалення пристрою для поділу сортового прокату способом ексцентричного закручування за рахунок регулювання величини ексцентриситету e. Аналізом математичної моделі запропонованого пристрою встановлено, що саме за рахунок зміни кута нахилу увігнутого клина клиношарнірного механізму можливо підбирати оптимальну траєкторію руху ексцентричних втулкових ножів. Це дозволить забезпечити високу якість заготівок, що поділяються при мінімальній енергоємності процесу. Поставлена задача вирішується тим, що в пристрої для поділу сортового прокату способом ексцентричного закручування, який вміщує: корпус, клиношарнірний механізм, повзун, в отворі якого розміщується камінь з можливістю зворотнопоступального руху та втулкові ножі, які виконані у вигляді двох ексцентричних циліндрів, осі обертання яких зміщені відносно один одного на величину ексцентриситету e, між увігнутим клином і плитою, які з'єднані між собою за допомогою шарніра, встановлено клин з постійним кутом нахилу з можливістю зворотно-поступального руху за допомогою різьбової пари, що забезпечує можливість зміни кута нахилу увігнутого клина клиношарнірного механізму. Запропонована конструкція пристрою розширює технологічні можливості, а саме з'являється можливість підбору оптимальної траєкторії для заготівок із заданими механічними властивостями, що забезпечує високу якість відрізаних заготівок при мінімальній величині сили відрізки. При цьому спільне використання клиношарнірного механізму з увігнутим клином разом із клиновим механізмом постійного кута нахилу 5...7° забезпечує хід наближення, вибирання зазорів і пружної деформації машини й інструмента, що дозволяє знизити витрати енергії й погасити динамічні навантаження при реалізації розділювальних операцій. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: Фіг.1 - пристрій для поділу сортового прокату способом ексцентричного закручування у розрізі, Фіг.2 - перетин А-А пристрою для поділу сортового прокату способом ексцентричного закручування. Пристрій (Фіг.1, 2) складається з корпуса, що вміщує верхню 1, нижню 2, передню 3, задню 4, 51499 4 поперечну ліву 5 і поперечну праву 6 плити та приводиться у дію за допомогою клиношарнірного механізму з увігнутим клином, що складається з клина 7 з увігнутим профілем, установленого з можливістю зворотно-поступального руху, шарніра 8, що, з одного боку, контактує по криволінійній поверхні радіуса R з клином 7, а, з іншого боку – по криволінійній поверхні радіуса r з повзуном 9, що встановлений з можливістю зворотнопоступального руху. Між плитою 10 і увігнутим клином 7, які з'єднані між собою за допомогою шарніра 11, встановлено клин 12 з постійним кутом нахилу 5...7° з можливістю зворотнопоступального руху за допомогою гвинта 13 з гайкою 14, що забезпечує можливість зміни кута повороту увігнутого клина 7. Шарнір 8 установлений з можливістю коливального руху в повзуні 9 щодо осі штифта. У повзуні виконаний отвір прямокутної форми, у якому встановлений камінь 15 з можливістю зворотно-поступального руху. В глухому отворі каменя 15 і підшипнику ковзання 16 плити передньої встановлений рухомий ніж 17, який виконаний цільним у вигляді двох ексцентричних циліндрів, осі обертання яких зміщені відносно один одного на величину ексцентриситету є з можливістю обертального руху відносно нерухомого ножа 18, що закріплений гвинтами до каменя 15. Повзун 9 утримується силою буфера 19. Сила попереднього стиску буфера регулюється за рахунок переміщення гайки 20. Клин 7, шарнір 8, повзун 9, камінь 15 встановлені в напрямних 21, 22, 23, 24. Пристрій працює в такий спосіб. У вихідному положенні прокат (не показано) розміщений в отворах втулкових ножів: рухомого 12 і нерухомого 13, при цьому рухомий ніж 12 встановлено зі зміщеним від вертикального положення на кут 15° для того, щоб вивести систему з рівноваги (з крайнього верхнього положення). За рахунок переміщення клина 12 за допомогою гвинта 13 і гайки 14 увігнутий клин 7 виставляється під певним кутом, який забезпечить оптимальну траєкторію руху ексцентричного ножа. Під дією сили привода клин 7 переміщується вниз, взаємодіючи по криволінійній поверхні з шарніром 8, останній повертається навколо своєї осі на кут а і коливальний рух шарніра 8 перетворюється в поступальний рух повзуна 9, який переміщується вниз. При цьому камінь 15 рухається до низу, а рухомий ніж 17 повертається на кут, достатній для відрізки заготівки зсувом способом ексцентричного закручування щодо нерухомого ножа 13. Після здійснення робочого ходу повзун 9 повертається у вихідний стан під дією сили буфера 19. При застосуванні пристрою: підвищується якість заготівок, розширюються технологічні можливості пристрою, зменшується зусилля відрізки прокату, підвищується культура виробництва. 5 Комп’ютерна верстка Н. Лиcенко 51499 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
