Пристрій для вальцювання та каландрування

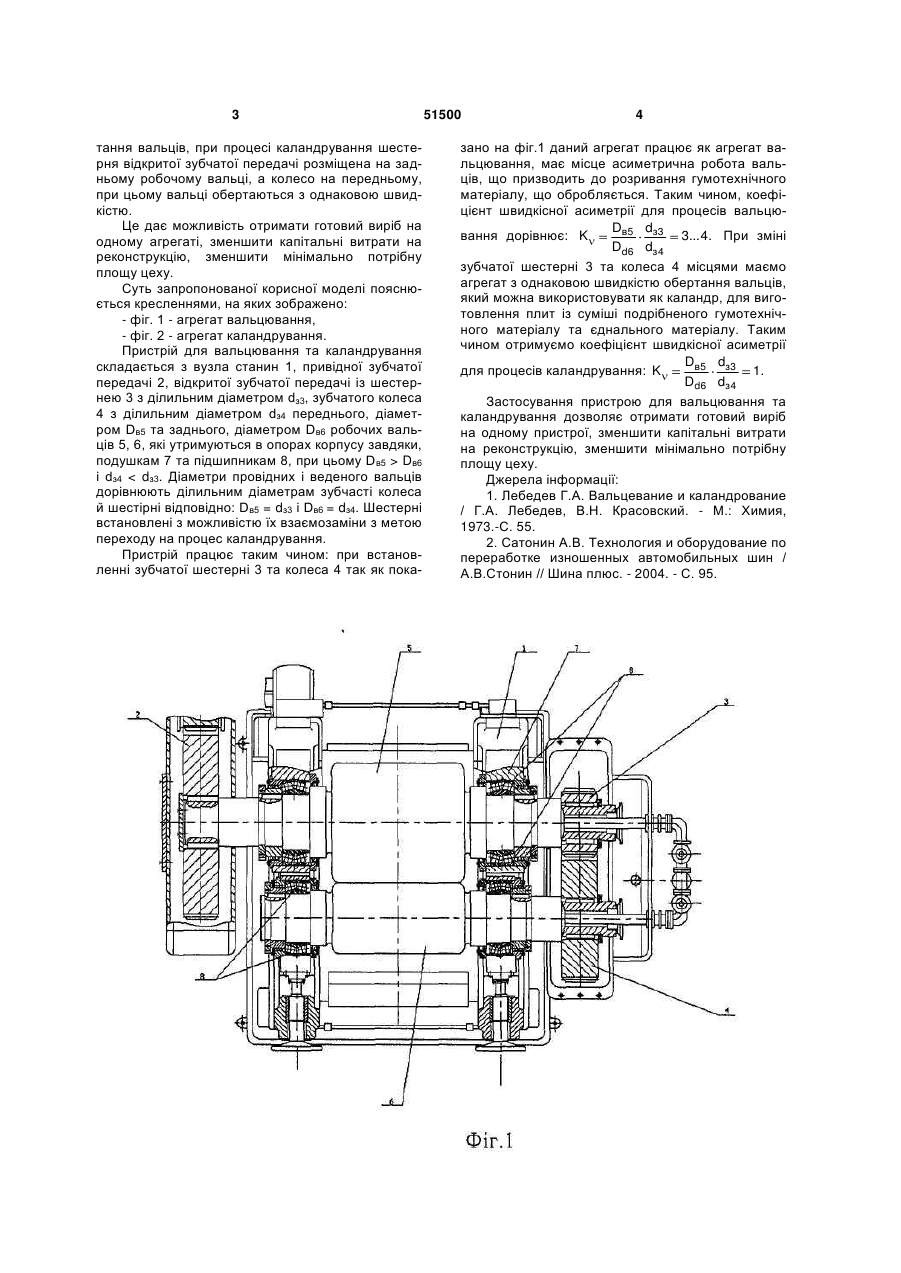

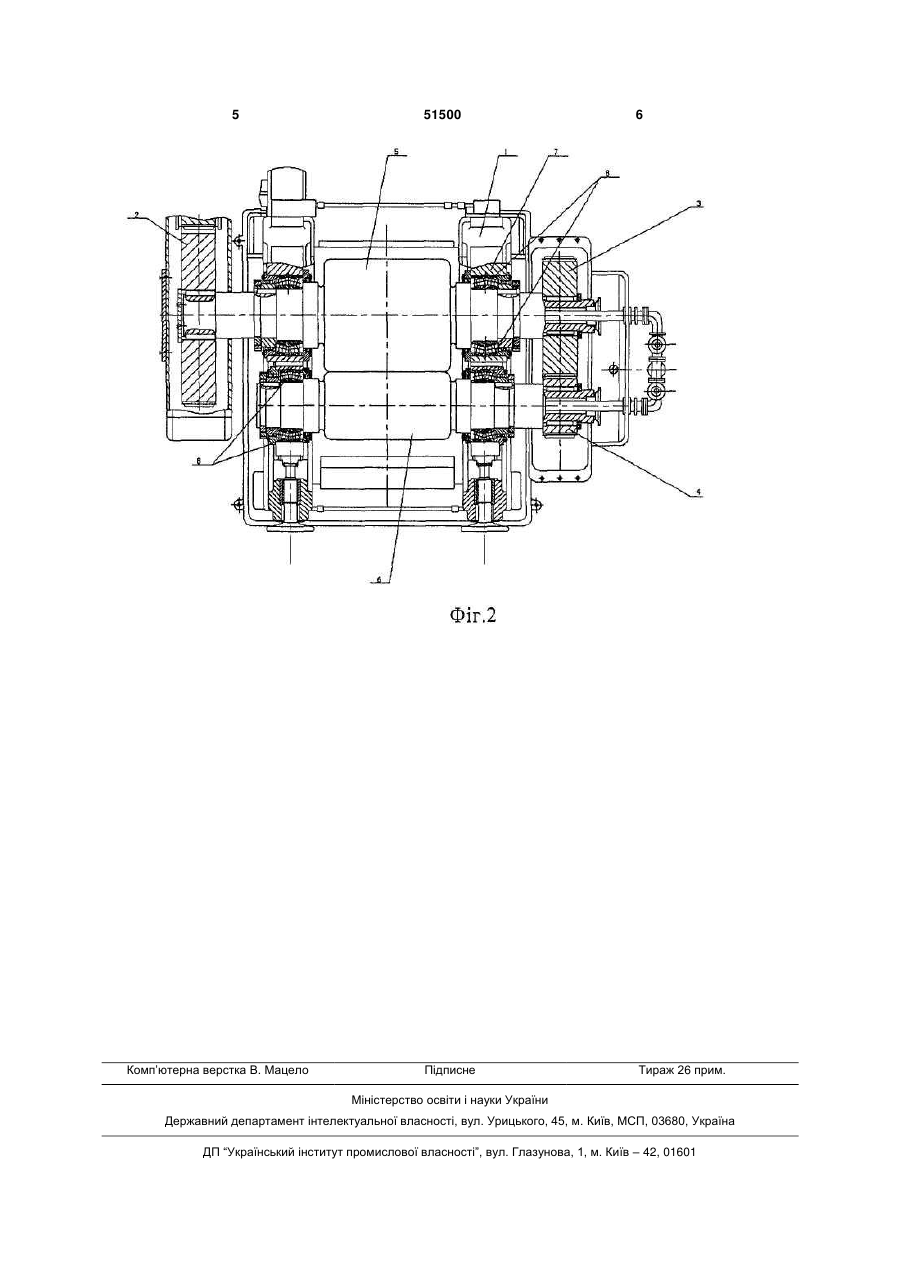

Пристрій для вальцювання та каландрування, який вміщує вузол валків, привідну зубчату передачу, вузол станин, механізм регулювання міжвалкового зазору, відкриту зубчату передачу, який відрізняється тим, що колесо відкритої зубчатої передачі при процесі вальцювання розміщено на задньому робочому вальці, а шестірню - на передньому робочому вальці, при цьому має місце асиметричне обертання вальців, при якому коефіцієнт K швидкісної асиметрії дорівнює: 2 3 тання вальців, при процесі каландрування шестерня відкритої зубчатої передачі розміщена на задньому робочому вальці, а колесо на передньому, при цьому вальці обертаються з однаковою швидкістю. Це дає можливість отримати готовий виріб на одному агрегаті, зменшити капітальні витрати на реконструкцію, зменшити мінімально потрібну площу цеху. Суть запропонованої корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - агрегат вальцювання, - фіг. 2 - агрегат каландрування. Пристрій для вальцювання та каландрування складається з вузла станин 1, привідної зубчатої передачі 2, відкритої зубчатої передачі із шестернею 3 з ділильним діаметром dз3, зубчатого колеса 4 з ділильним діаметром dз4 переднього, діаметром Dв5 та заднього, діаметром Dв6 робочих вальців 5, 6, які утримуються в опорах корпусу завдяки, подушкам 7 та підшипникам 8, при цьому Dв5 > Dв6 і dз4 < dз3. Діаметри провідних і веденого вальців дорівнюють ділильним діаметрам зубчасті колеса й шестірні відповідно: Dв5 = dз3 і Dв6 = dз4. Шестерні встановлені з можливістю їх взаємозаміни з метою переходу на процес каландрування. Пристрій працює таким чином: при встановленні зубчатої шестерні 3 та колеса 4 так як пока 51500 4 зано на фіг.1 даний агрегат працює як агрегат вальцювання, має місце асиметрична робота вальців, що призводить до розривання гумотехнічного матеріалу, що обробляється. Таким чином, коефіцієнт швидкісної асиметрії для процесів вальцюDв5 dз3 вання дорівнює: K 3... 4. При зміні Dd6 dз4 зубчатої шестерні 3 та колеса 4 місцями маємо агрегат з однаковою швидкістю обертання вальців, який можна використовувати як каландр, для виготовлення плит із суміші подрібненого гумотехнічного матеріалу та єднального матеріалу. Таким чином отримуємо коефіцієнт швидкісної асиметрії Dв5 dз3 для процесів каландрування: K 1. Dd6 dз4 Застосування пристрою для вальцювання та каландрування дозволяє отримати готовий виріб на одному пристрої, зменшити капітальні витрати на реконструкцію, зменшити мінімально потрібну площу цеху. Джерела інформації: 1. Лебедев Г.А. Вальцевание и каландрование / Г.А. Лебедев, В.Н. Красовский. - М.: Химия, 1973.-С. 55. 2. Сатонин А.В. Технология и оборудование по переработке изношенных автомобильных шин / А.В.Стонин // Шина плюс. - 2004. - С. 95. 5 Комп’ютерна верстка В. Мацело 51500 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
