Прилад для іонізації газу
Номер патенту: 51686
Опубліковано: 26.07.2010
Автори: Кугушов Олександр Сергійович, Іваненко Валерій Валентинович
Формула / Реферат
Прилад для іонізації газу, що містить: контейнер, оснащений пропускними клапанами для закачування і викачування газу, голковий електрод-іонізатор, на який подається пульсуюча напруга негативної полярності достатньої величини для відбивання зовнішніх електронів із молекул газу, який відрізняється тим, що по боках контейнера встановлені електромагніти, призначені для притягання і накопичення відбитих електронів на полюсах магнітів, які вмикають при вимиканні електрода і які залишаються вткнутими при викачуванні іонізованого газу з контейнера, що забезпечує отримання газу, який має молекули, позбавлені зовнішніх електронів.
Текст

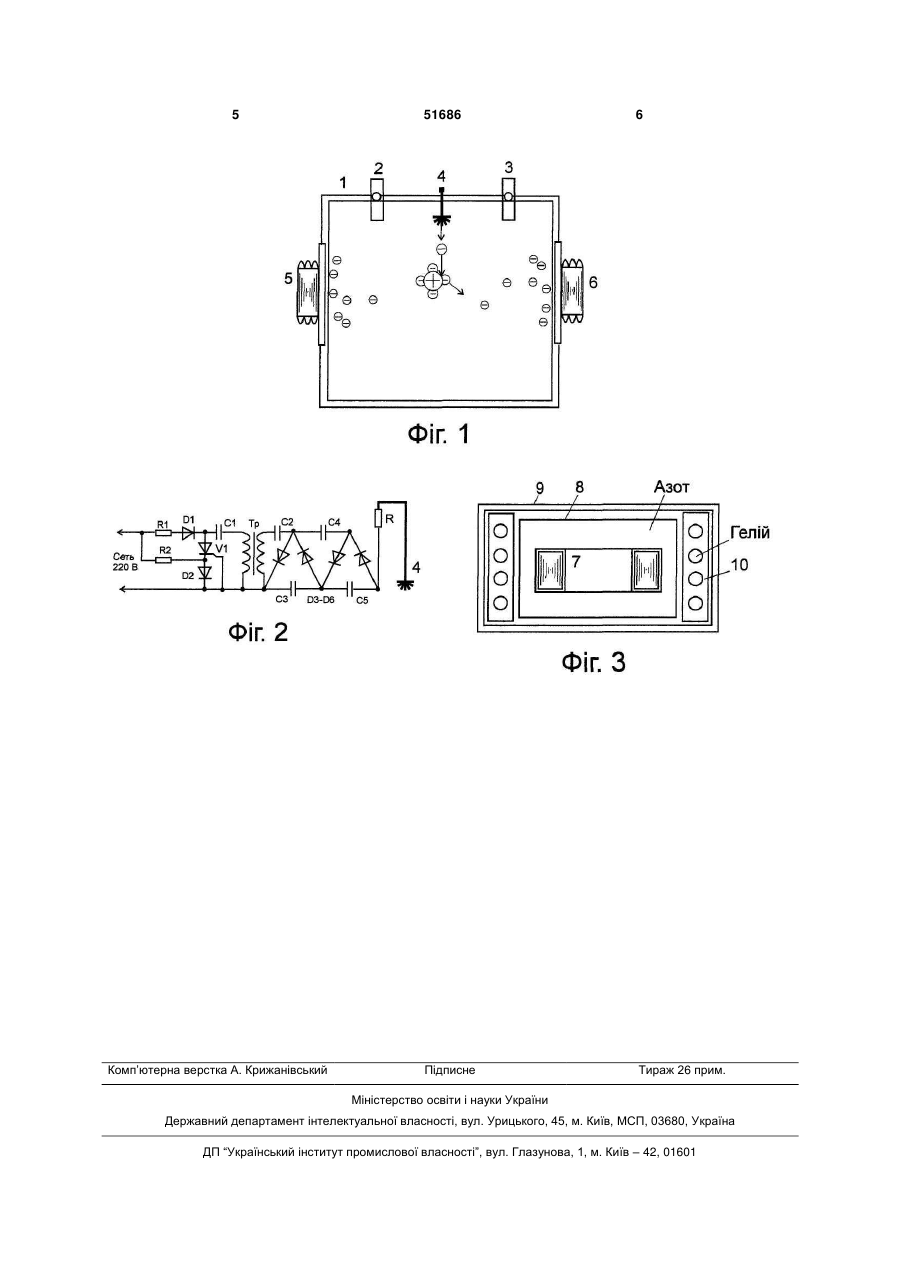

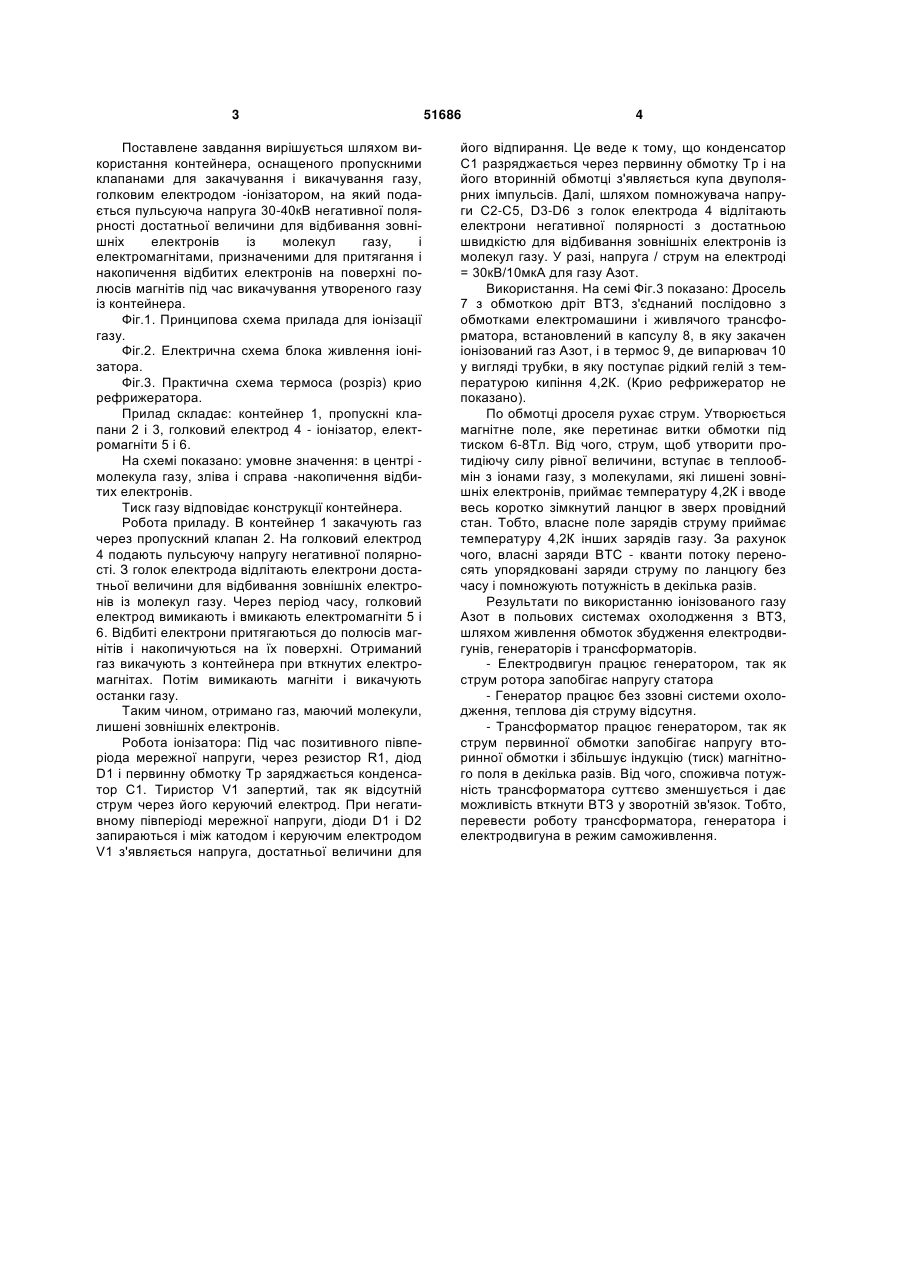

Прилад для іонізації газу, що містить: контейнер, оснащений пропускними клапанами для закачування і викачування газу, голковий електродіонізатор, на який подається пульсуюча напруга 3 Поставлене завдання вирішується шляхом використання контейнера, оснащеного пропускними клапанами для закачування і викачування газу, голковим електродом -іонізатором, на який подається пульсуюча напруга 30-40кВ негативної полярності достатньої величини для відбивання зовнішніх електронів із молекул газу, і електромагнітами, призначеними для притягання і накопичення відбитих електронів на поверхні полюсів магнітів під час викачування утвореного газу із контейнера. Фіг.1. Принципова схема прилада для іонізації газу. Фіг.2. Електрична схема блока живлення іонізатора. Фіг.3. Практична схема термоса (розріз) крио рефрижератора. Прилад складає: контейнер 1, пропускні клапани 2 і 3, голковий електрод 4 - іонізатор, електромагніти 5 і 6. На схемі показано: умовне значення: в центрі молекула газу, зліва і справа -накопичення відбитих електронів. Тиск газу відповідає конструкції контейнера. Робота приладу. В контейнер 1 закачують газ через пропускний клапан 2. На голковий електрод 4 подають пульсуючу напругу негативної полярності. З голок електрода відлітають електрони достатньої величини для відбивання зовнішніх електронів із молекул газу. Через період часу, голковий електрод вимикають і вмикають електромагніти 5 і 6. Відбиті електрони притягаються до полюсів магнітів і накопичуються на їх поверхні. Отриманий газ викачують з контейнера при вткнутих електромагнітах. Потім вимикають магніти і викачують останки газу. Таким чином, отримано газ, маючий молекули, лишені зовнішніх електронів. Робота іонізатора: Під час позитивного півперіода мережної напруги, через резистор R1, діод D1 і первинну обмотку Тр заряджається конденсатор С1. Тиристор V1 запертий, так як відсутній струм через його керуючий електрод. При негативному півперіоді мережної напруги, діоди D1 і D2 запираються і між катодом і керуючим електродом V1 з'являється напруга, достатньої величини для 51686 4 його відпирання. Це веде к тому, що конденсатор С1 разряджається через первинну обмотку Тр і на його вторинній обмотці з'являється купа двуполярних імпульсів. Далі, шляхом помножувача напруги С2-С5, D3-D6 з голок електрода 4 відлітають електрони негативної полярності з достатньою швидкістю для відбивання зовнішніх електронів із молекул газу. У разі, напруга / струм на електроді = 30кВ/10мкА для газу Азот. Використання. На семі Фіг.3 показано: Дросель 7 з обмоткою дріт ВТЗ, з'єднаний послідовно з обмотками електромашини і живлячого трансформатора, встановлений в капсулу 8, в яку закачен іонізований газ Азот, і в термос 9, де випарювач 10 у вигляді трубки, в яку поступає рідкий гелій з температурою кипіння 4,2К. (Крио рефрижератор не показано). По обмотці дроселя рухає струм. Утворюється магнітне поле, яке перетинає витки обмотки під тиском 6-8Тл. Від чого, струм, щоб утворити протидіючу силу рівної величини, вступає в теплообмін з іонами газу, з молекулами, які лишені зовнішніх електронів, приймає температуру 4,2К і вводе весь коротко зімкнутий ланцюг в зверх провідний стан. Тобто, власне поле зарядів струму приймає температуру 4,2К інших зарядів газу. За рахунок чого, власні заряди ВТС - кванти потоку переносять упорядковані заряди струму по ланцюгу без часу і помножують потужність в декілька разів. Результати по використанню іонізованого газу Азот в польових системах охолодження з ВТЗ, шляхом живлення обмоток збудження електродвигунів, генераторів і трансформаторів. - Електродвигун працює генератором, так як струм ротора запобігає напругу статора - Генератор працює без ззовні системи охолодження, теплова дія струму відсутня. - Трансформатор працює генератором, так як струм первинної обмотки запобігає напругу вторинної обмотки і збільшує індукцію (тиск) магнітного поля в декілька разів. Від чого, споживча потужність трансформатора суттєво зменшується і дає можливість вткнути ВТЗ у зворотній зв'язок. Тобто, перевести роботу трансформатора, генератора і електродвигуна в режим саможивлення. 5 Комп’ютерна верстка А. Крижанівський 51686 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
