Генератор зі зворотним зв’язком

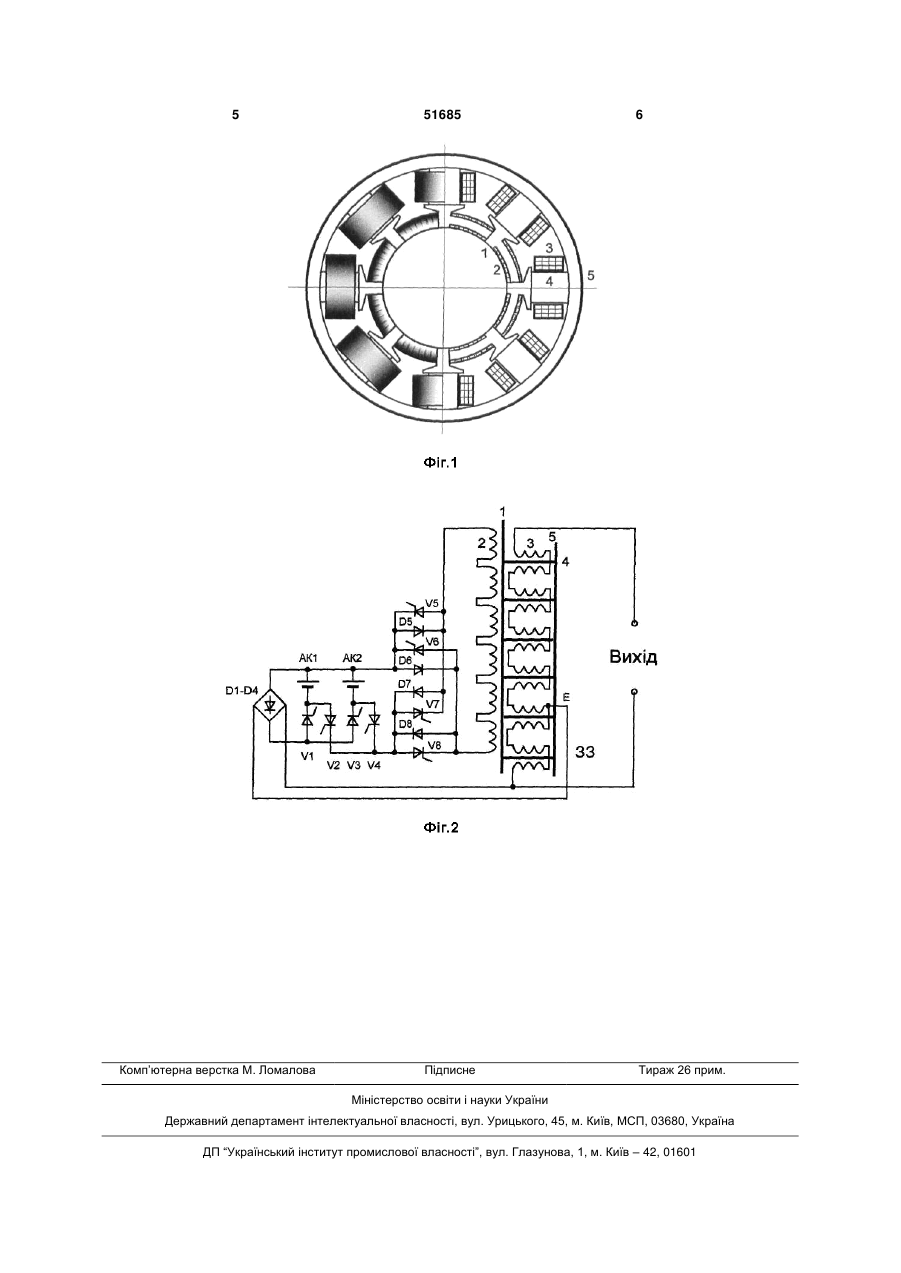

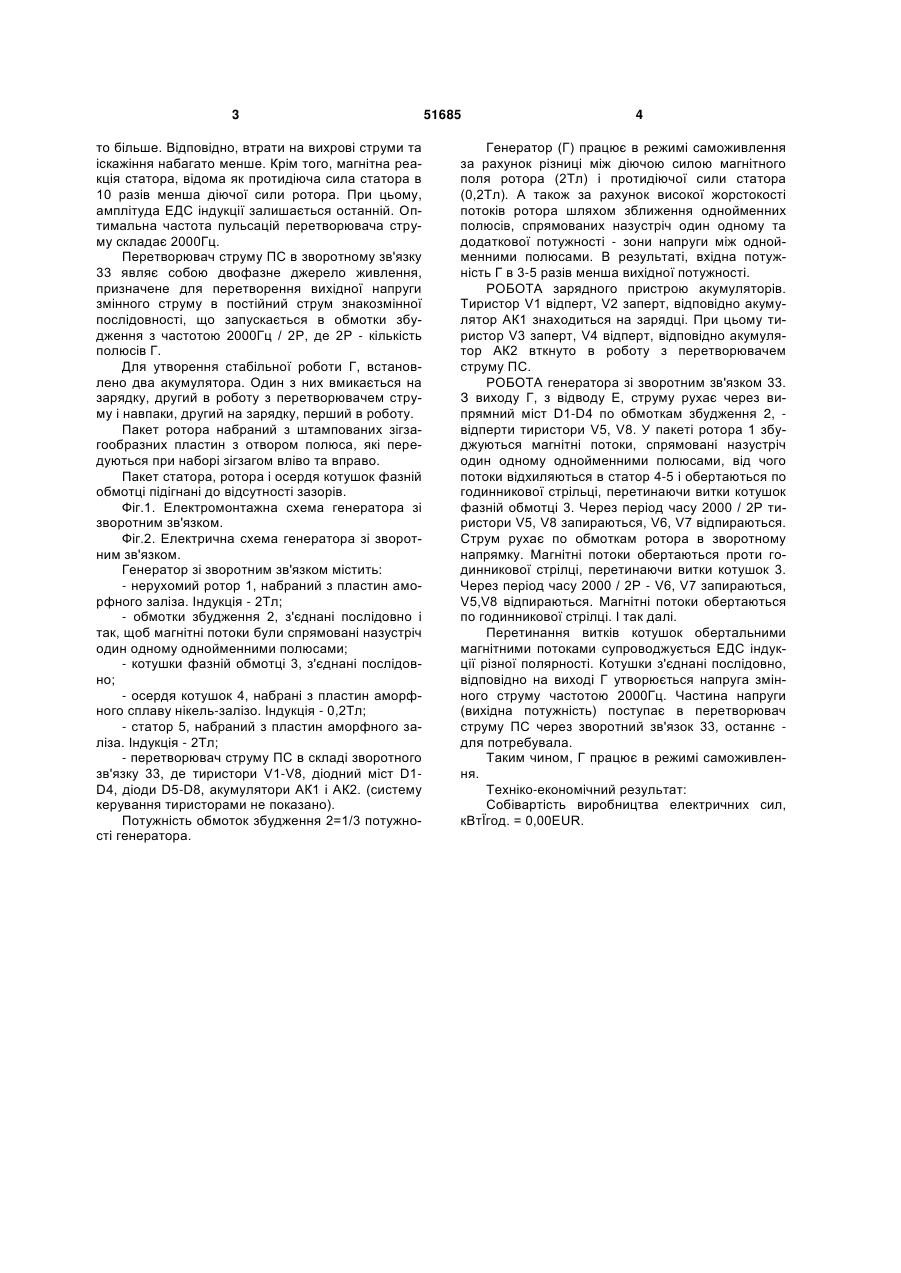

1. Генератор зі зворотним зв'язком, що містить нерухомий ротор з обмотками збудження, з'єднаними послідовно і так, щоб магнітні потоки були спрямовані назустріч один одному однойменними полюсами, від чого потоки відхиляються в статор і обертаються, перетинаючи витки котушок фазній обмотці по та проти годинникової стрілці, а також електронний перетворювач струму ПС в зворотному зв'язку 33, призначений для перетворення вихідної напруги змінного струму в постійний струм знакозмінної послідовності, що запускається в обмотки ротора з частотою, поділеною на число пар полюсів (2000 Гц/2Р), який відрізня 3 то більше. Відповідно, втрати на вихрові струми та іскажіння набагато менше. Крім того, магнітна реакція статора, відома як протидіюча сила статора в 10 разів менша діючої сили ротора. При цьому, амплітуда ЕДС індукції залишається останній. Оптимальна частота пульсацій перетворювача струму складає 2000Гц. Перетворювач струму ПС в зворотному зв'язку 33 являє собою двофазне джерело живлення, призначене для перетворення вихідної напруги змінного струму в постійний струм знакозмінної послідовності, що запускається в обмотки збудження з частотою 2000Гц / 2Р, де 2Р - кількість полюсів Г. Для утворення стабільної роботи Г, встановлено два акумулятора. Один з них вмикається на зарядку, другий в роботу з перетворювачем струму і навпаки, другий на зарядку, перший в роботу. Пакет ротора набраний з штампованих зігзагообразних пластин з отвором полюса, які передуються при наборі зігзагом вліво та вправо. Пакет статора, ротора і осердя котушок фазній обмотці підігнані до відсутності зазорів. Фіг.1. Електромонтажна схема генератора зі зворотним зв'язком. Фіг.2. Електрична схема генератора зі зворотним зв'язком. Генератор зі зворотним зв'язком містить: - нерухомий ротор 1, набраний з пластин аморфного заліза. Індукція - 2Тл; - обмотки збудження 2, з'єднані послідовно і так, щоб магнітні потоки були спрямовані назустріч один одному однойменними полюсами; - котушки фазній обмотці 3, з'єднані послідовно; - осердя котушок 4, набрані з пластин аморфного сплаву нікель-залізо. Індукція - 0,2Тл; - статор 5, набраний з пластин аморфного заліза. Індукція - 2Тл; - перетворювач струму ПС в складі зворотного зв'язку 33, де тиристори V1-V8, діодний міст D1D4, діоди D5-D8, акумулятори АК1 і АК2. (систему керування тиристорами не показано). Потужність обмоток збудження 2=1/3 потужності генератора. 51685 4 Генератор (Г) працює в режимі саможивлення за рахунок різниці між діючою силою магнітного поля ротора (2Тл) і протидіючої сили статора (0,2Тл). А також за рахунок високої жорстокості потоків ротора шляхом зближення однойменних полюсів, спрямованих назустріч один одному та додаткової потужності - зони напруги між однойменними полюсами. В результаті, вхідна потужність Г в 3-5 разів менша вихідної потужності. РОБОТА зарядного пристрою акумуляторів. Тиристор V1 відперт, V2 заперт, відповідно акумулятор АК1 знаходиться на зарядці. При цьому тиристор V3 заперт, V4 відперт, відповідно акумулятор АК2 вткнуто в роботу з перетворювачем струму ПС. РОБОТА генератора зі зворотним зв'язком 33. З виходу Г, з відводу Е, струму рухає через випрямний міст D1-D4 по обмоткам збудження 2, відперти тиристори V5, V8. У пакеті ротора 1 збуджуються магнітні потоки, спрямовані назустріч один одному однойменними полюсами, від чого потоки відхиляються в статор 4-5 і обертаються по годинникової стрільці, перетинаючи витки котушок фазній обмотці 3. Через період часу 2000 / 2Р тиристори V5, V8 запираються, V6, V7 відпираються. Струм рухає по обмоткам ротора в зворотному напрямку. Магнітні потоки обертаються проти годинникової стрілці, перетинаючи витки котушок 3. Через період часу 2000 / 2Р - V6, V7 запираються, V5,V8 відпираються. Магнітні потоки обертаються по годинникової стрілці. І так далі. Перетинання витків котушок обертальними магнітними потоками супроводжується ЕДС індукції різної полярності. Котушки з'єднані послідовно, відповідно на виході Г утворюється напруга змінного струму частотою 2000Гц. Частина напруги (вихідна потужність) поступає в перетворювач струму ПС через зворотний зв'язок 33, останнє для потребувала. Таким чином, Г працює в режимі саможивлення. Техніко-економічний результат: Собівартість виробництва електричних сил, кВтЇгод. = 0,00EUR. 5 Комп’ютерна верстка М. Ломалова 51685 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
