Доїльна установка

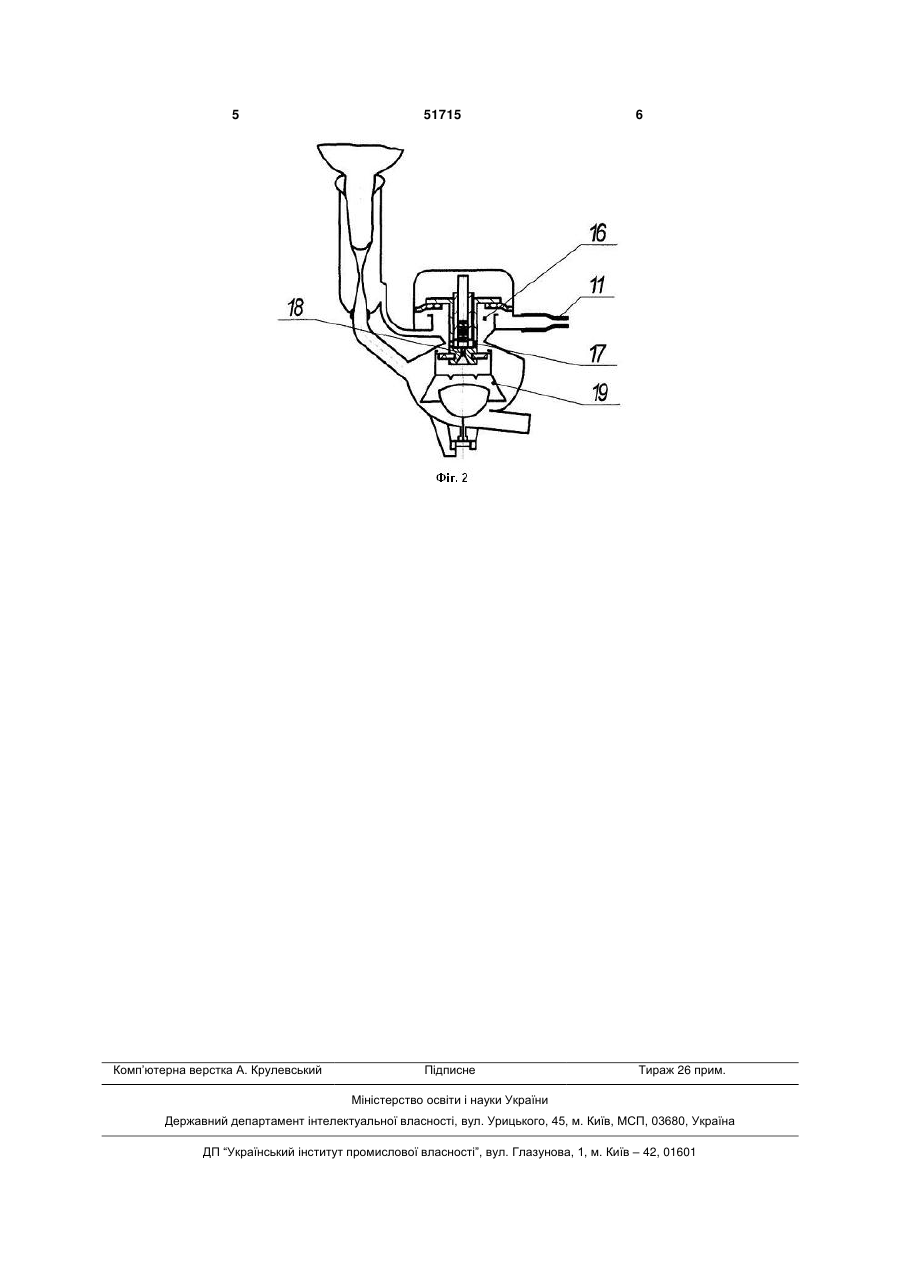

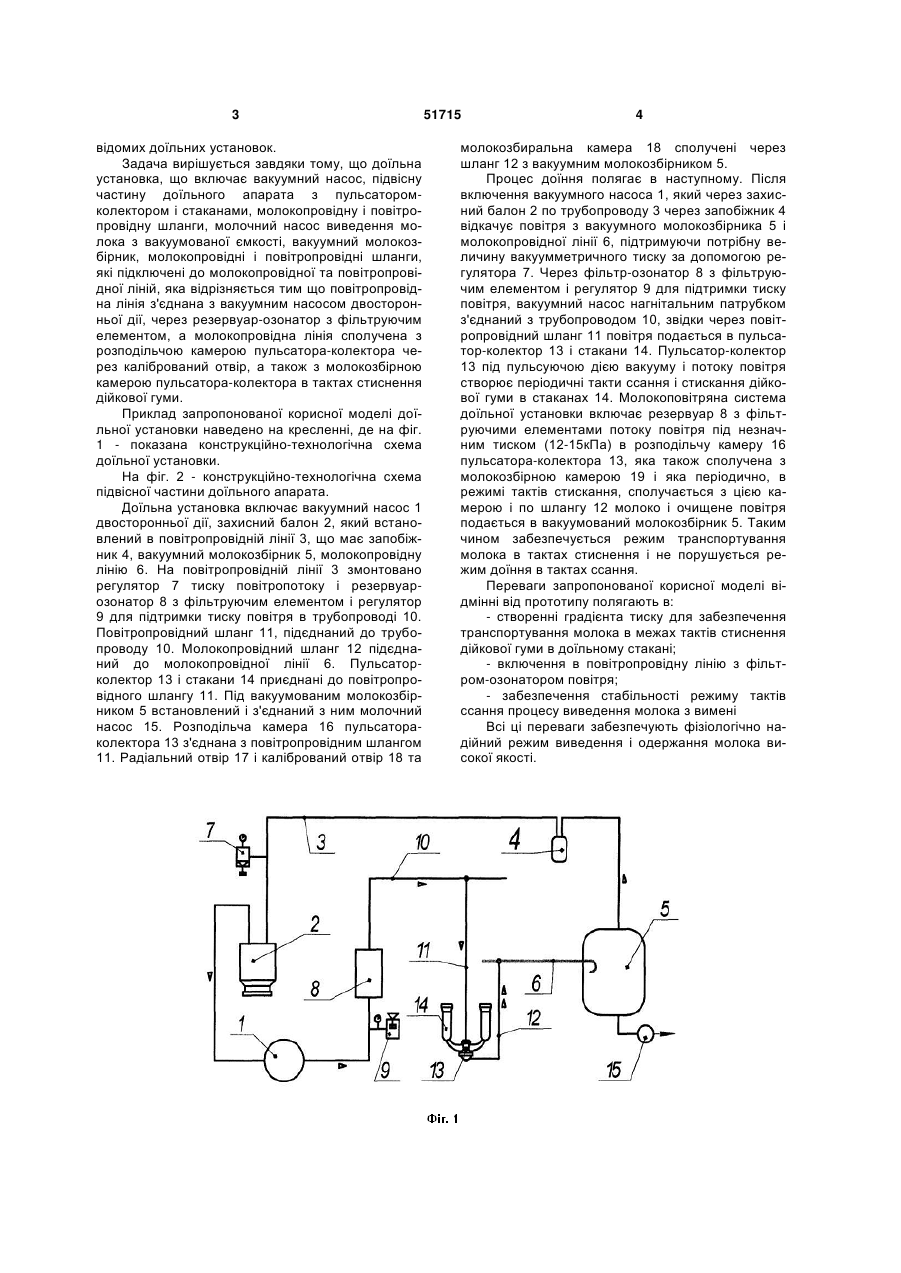

Доїльна установка, що містить вакуумний на 3 відомих доїльних установок. Задача вирішується завдяки тому, що доїльна установка, що включає вакуумний насос, підвісну частину доїльного апарата з пульсаторомколектором і стаканами, молокопровідну і повітропровідну шланги, молочний насос виведення молока з вакуумованої ємкості, вакуумний молокозбірник, молокопровідні і повітропровідні шланги, які підключені до молокопровідної та повітропровідної ліній, яка відрізняється тим що повітропровідна лінія з'єднана з вакуумним насосом двосторонньої дії, через резервуар-озонатор з фільтруючим елементом, а молокопровідна лінія сполучена з розподільчою камерою пульсатора-колектора через калібрований отвір, а також з молокозбірною камерою пульсатора-колектора в тактах стиснення дійкової гуми. Приклад запропонованої корисної моделі доїльної установки наведено на кресленні, де на фіг. 1 - показана конструкційно-технологічна схема доїльної установки. На фіг. 2 - конструкційно-технологічна схема підвісної частини доїльного апарата. Доїльна установка включає вакуумний насос 1 двосторонньої дії, захисний балон 2, який встановлений в повітропровідній лінії 3, що має запобіжник 4, вакуумний молокозбірник 5, молокопровідну лінію 6. На повітропровідній лінії 3 змонтовано регулятор 7 тиску повітропотоку і резервуарозонатор 8 з фільтруючим елементом і регулятор 9 для підтримки тиску повітря в трубопроводі 10. Повітропровідний шланг 11, підєднаний до трубопроводу 10. Молокопровідний шланг 12 підєднаний до молокопровідної лінії 6. Пульсаторколектор 13 і стакани 14 приєднані до повітропровідного шлангу 11. Під вакуумованим молокозбірником 5 встановлений і з'єднаний з ним молочний насос 15. Розподільча камера 16 пульсатораколектора 13 з'єднана з повітропровідним шлангом 11. Радіальний отвір 17 і калібрований отвір 18 та 51715 4 молокозбиральна камера 18 сполучені через шланг 12 з вакуумним молокозбірником 5. Процес доїння полягає в наступному. Після включення вакуумного насоса 1, який через захисний балон 2 по трубопроводу 3 через запобіжник 4 відкачує повітря з вакуумного молокозбірника 5 і молокопровідної лінії 6, підтримуючи потрібну величину вакуумметричного тиску за допомогою регулятора 7. Через фільтр-озонатор 8 з фільтруючим елементом і регулятор 9 для підтримки тиску повітря, вакуумний насос нагнітальним патрубком з'єднаний з трубопроводом 10, звідки через повітропровідний шланг 11 повітря подається в пульсатор-колектор 13 і стакани 14. Пульсатор-колектор 13 під пульсуючою дією вакууму і потоку повітря створює періодичні такти ссання і стискання дійкової гуми в стаканах 14. Молокоповітряна система доїльної установки включає резервуар 8 з фільтруючими елементами потоку повітря під незначним тиском (12-15кПа) в розподільчу камеру 16 пульсатора-колектора 13, яка також сполучена з молокозбірною камерою 19 і яка періодично, в режимі тактів стискання, сполучається з цією камерою і по шлангу 12 молоко і очищене повітря подається в вакуумований молокозбірник 5. Таким чином забезпечується режим транспортування молока в тактах стиснення і не порушується режим доїння в тактах ссання. Переваги запропонованої корисної моделі відмінні від прототипу полягають в: - створенні градієнта тиску для забезпечення транспортування молока в межах тактів стиснення дійкової гуми в доїльному стакані; - включення в повітропровідну лінію з фільтром-озонатором повітря; - забезпечення стабільності режиму тактів ссання процесу виведення молока з вимені Всі ці переваги забезпечують фізіологічно надійний режим виведення і одержання молока високої якості. 5 Комп’ютерна верстка А. Крулевський 51715 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
