Доїльна установка

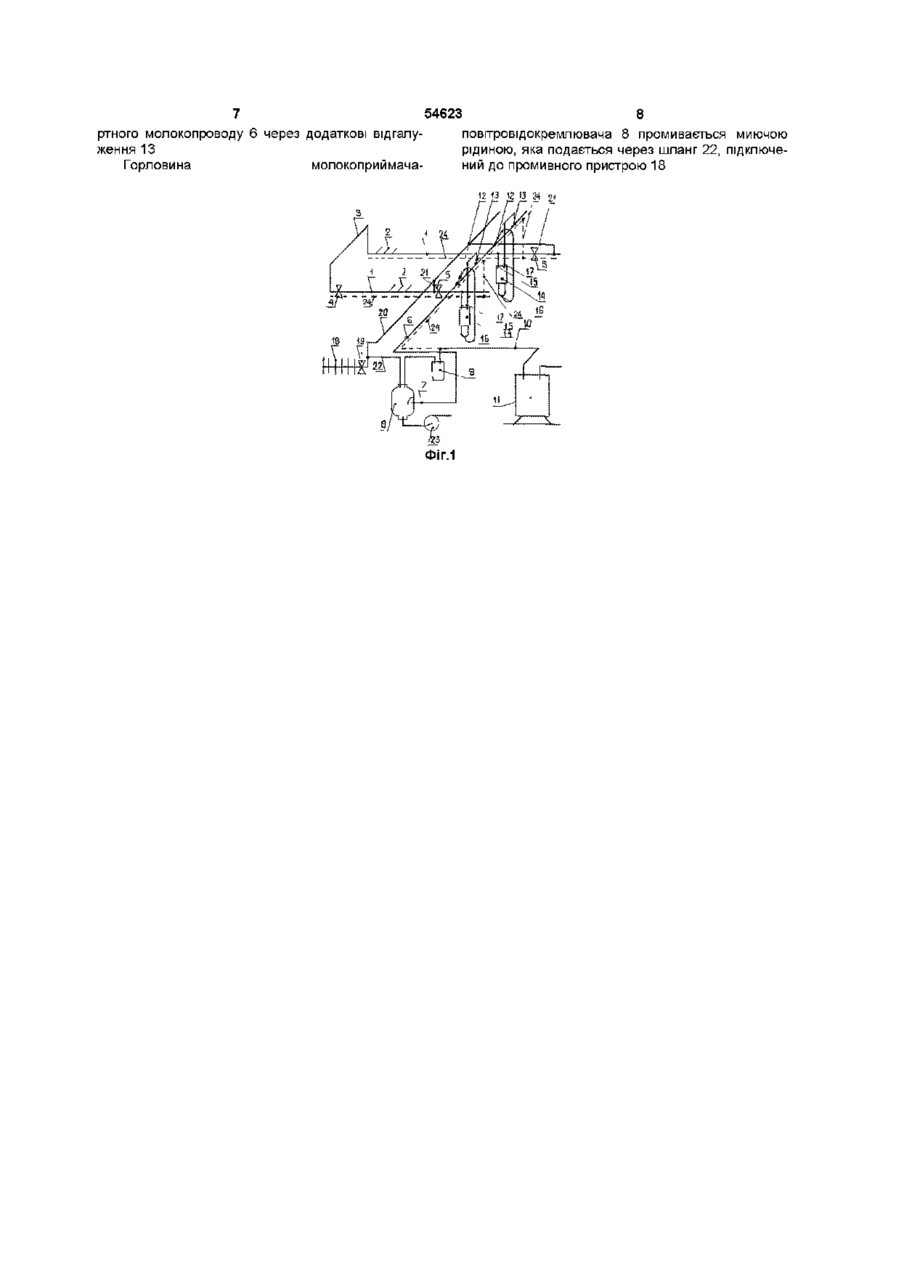

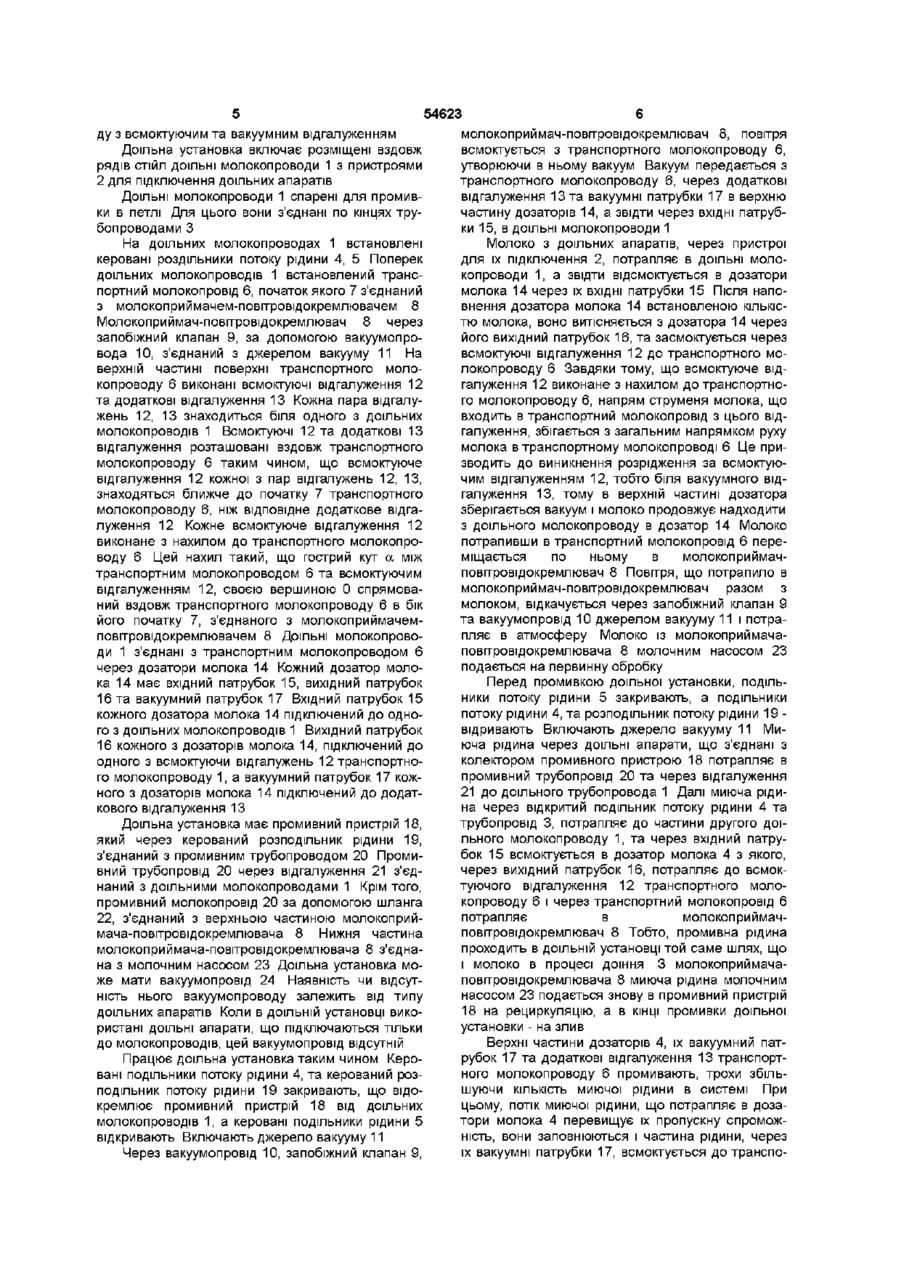

Доїльна установка, що містить розміщені вздовж ряду стійл доїльні молокопроводи з пристроями для підключення доїльних апаратів, транспортний молокопровід з розміщеними вздовж нього, на верхній частині його поверхні, всмоктуючими відгалуженнями, дозатори молока, кожний з яких має вхідний, вихідний і вакуумний патрубки, та підключений вхідним патрубком до одного з доїльних молокопроводів, а вихідним патрубком до одного із всмоктуючих відгалужень транспорт ного молокопроводу, молокоприимачповітровідокремлювач, встановлений на початку транспортного молокопроводу і з'єднаний з джерелом вакууму, промивний пристрій з промивним трубопроводом, з'єднаним з доїльними молокопроводами через керований розподільник потоку рідини, та керовані подільники потоку рідини, встановлені на доїльних молокопроводах, яка відрізняється тим, що на верхній частині поверхні транспортного молокопроводу біля кожного всмоктуючого відгалуження є додаткове відгалуження, підключене до вакуумного патрубка дозатора молока, причому всмоктуючі та додаткові відгалуження розташовані вздовж транспортного молокопроводу таким чином, що всмоктуюче відгалуження кожної з пар відгалужень знаходиться ближче до початку транспортного молокопроводу, ніж відповідне додаткове відгалуження, а кожне всмоктуюче відгалуження виконане з нахилом до транспортного молокопроводу таким чином, що гострий кут між ними своєю вершиною спрямований вздовж транспортного молокопроводу в бік його початку, з'єднаного з молокоприймачем-повітровідокремлювачем О со сч (О Винахід відноситься до сільського господарства і може використовуватись для доїння корів при їх стійловому утриманні Вже відома доїльна установка [авторське свідоцтво СРСР №1268133, кл 6А01 j 5/00, 1985], що включає, розміщені вздовж рядів стійл доїльні молокопроводи з пристроями для підключення доїльних апаратів, транспортний молокопровід з розміщеними вздовж нього, на верхній частині його поверхні, всмоктуючими відгалуженнями, дозатори молока, кожний з яких має вхідний, вихідний і вакуумний патрубки, та підключений вхідним патрубком до одного з доїльних молокопроводів, а вихідним патрубком - до одного з всмоктуючих відгалужень транспортного молокопроводу, молокоприймач-повітровідокремлювач, встановлений на початку транспортного молокопроводу і з'єднаний з джерелом вакууму, промивний пристрій з промивним трубопроводом, з'єднаним з доїльними молокопроводами через керовані розподільники потоку рідини, та встановлені на доїльних молокопроводах подільники потоку рідини У ВІДОМІЙ доїльній установці є вакуумопровід, встановлений паралельно транспортному молокопроводу Цей вакуумопровід з'єднаний з молокоприймачем-повітровідокремлювачем, а по його довжині виконані відгалуження, до кожного з яких підключений вакуумний патрубок одного з дозаторів молока Промивний трубопровід через керований розподільник потоку рідини додатково з'єднаний з дозатором молока Відома доїльна установка добре працює під час доїння, завдяки сталому вакууму в доїльних молокопроводах, який подається через вакуумопровід та дозатори Але, наявність вакуумопроводу, з'єднаного з дозаторами молока та молокоприй ю 54623 довжини трубопроводів та КІЛЬКОСТІ розгалужень, мачем-повітровідокремлювачем, значно погіршує що поліпшує якість та скорочує час її промивки, а якість промивки доїльної установки, із-за збільтакож спрощує її конструкцію шення загальної довжини трубопроводів та через Поставлена задача вирішується завдяки тому, розгалуження миючого розчину по декількох нащо доїльна установка, яка містить розміщення прямках Це збільшує гідродинамічний опір систевздовж рядів стійл доїльні молокопроводи з прими трубопроводів та знижує швидкість миючого строями для підключення доїльних апаратів, розчину під час промивки доїльної установки, та транспортний молокопровід з розміщеними вздовж веде до значних витрат миючого розчину, часу, та нього, на верхній частині його поверхні, всмоктуюелектроенергії чими відгалуженнями, дозатори молока, кожний з Відома удосконалена доїльна установка [авяких має вхідний, вихідний і всмоктуючий патрубторське свідоцтво СРСР №1542491, кл А01 j 5/00, ки, та підключений вхідним патрубком до одного з 1988], що включає розміщені вздовж рядів стійл доїльних молокопроводів, а вихідним патрубком доїльні молокопроводи з пристроями для підклюдо одного із всмоктуючих відгалужень транспортчення доїльних апаратів, транспортний молоного молокопроводу, молокоприймачкопровід з розміщеними вздовж нього, на верхній повітровідокремлювач, встановлений на початку частині його поверхні, всмоктуючими відгалужентранспортного молокопроводу і з'єднаний з дженями, дозатори молока, кожний з яких має вхідний, релом вакууму, промивний пристрій з промивним вихідний і вакуумний патрубки, та підключений трубопроводом, з'єднаним з доїльними моловхідним патрубком до одного з доїльних молокопроводами через керований розподільник потоку копроводів, а вихідним патрубком - до одного з рідини, та керовані подільники потоку рідини, всмоктуючих відгалужень транспортного моловстановлені на доїльних молокопроводах, відрізкопроводу, молокоприймач-повітровідокремлювач, няється тим, що на верхній частині поверхні встановлений на початку транспортного молотранспортного молокопроводу, біля кожного всмокопроводу і з'єднаний з джерелом вакууму, промиктуючого відгалуження є додаткове відгалуження, вний пристрій з промивним трубопроводом, з'єдпідключене до вакуумного патрубка дозатора монаним з доїльними молокопроводами через лока, причому всмоктуючі та додаткові відгалукерований розподільник потоку рідини, та встаноження розташовані вздовж транспортного моловлені на доїльних молокопроводах подільники покопроводу таким чином, що всмоктуюче току рідини відгалуження кожної з пар відгалужень, знаходитьВ цій доїльній установці, вздовж транспортнося ближче до початку транспортного молокопрого молокопроводу, встановлений вакуумопровід воду ніж додаткове відгалуження, а кожне всмокз'єднаний з молокоприймачемтуюче відгалуження виконане з нахилом до повітровідокремлювачем Вздовж вакуумопроводу, транспортного молокопроводу таким чином, що на його поверхні виконані відгалуження, до кожногострий кут між ними своєю вершиною спрямоваго з яких підключений вакуумний патрубок одного з ний вздовж транспортного молокопроводу в бік дозаторів молока Крім того, промивний трубопройого початку, з'єднаного з молокоприймачемвід через керовані розподільники потоку рідини повітровідокремлювачем додатково з'єднаний з транспортним молокопроводом та вакуумопроводом, а КІНЦІ вакуумопровоЗавдяки тому, що всмоктуюче відгалуження да та транспортного молокопроводу з'єднані між виконане з нахилом до транспортного молокопрособою через керований роздільник потоку рідини воду, так, що гострий кут між ними спрямований своєю вершиною до початку транспортного молоЦя доїльна установка за своєю технічною суткопроводу, тобто в сторону руху молока, напрям тю та за досягнутим ефектом найбільш близька до струменя молока, що входить через це відгалузапропонованої і прийнята за прототип ження під час підсосу молока з дозатора, збігаєтьУ ВІДОМІЙ доїльній установці загальна довжина ся з загальним напрямком руху молока в транспотрубопроводів досить велика Велика і КІЛЬКІСТЬ ртному молокопроводі За всмоктуючим розгалуження, відгалуження та вигинів трубопровідгалуженням виникає зона сталого розрідження водів Це унеможливлює одночасну промивку всіх Саме там розміщене додаткове відгалуження ділянок відомої доїльної установки В той же час, в транспортного молокопроводу, підключене до ваВІДОМІЙ доїльній установці, завдяки додатковим куумного патрубка дозатора молока Тому дозатор зв'язкам промивного трубопроводу з транспортним молока стало працює як під час його наповнення, молокопроводом, вакуумним трубопроводом та так і під час його спорожнення, що виключає необдозаторами молока, і наявності додаткових керохідність в підключенні до дозаторів додаткового ваних розподільників потоку рідини, є можливість вакуумопровода Відпадає потреба і в додаткових промивати окремі ділянки молокопроводів і вакуупатрубках, відгалуженнях, розподільниках, для мопровід та дозатори молока послідовно і незалепідключення додаткового вакуумопроводу до прожно один від одного Це поліпшує якість промивки, мивної системи Це зменшує загальну довжину але ускладнює її процес, збільшує час промивки та трубопроводів установки та КІЛЬКІСТЬ розгалужень витрати миючої рідини Крім того, відома доїльна на них, що поліпшує якість та спрощує процес її установка складна, та, через наявність великої промивки, а також спрощує конструкцію доїльної КІЛЬКОСТІ керованих розподільників потоку рідини, установки та зменшує и матеріалоємність ненадійна в роботі В основу винаходу поставлено задану, в доїльній установці, шляхом зміни конструкції транспортного молокопроводу та новій схемі підключення дозаторів, забезпечити зменшення загальної Приклад виконання доїльної установки пояснюється кресленнями, де фіг 1 - схема частини доїльної установки, фіг 2 - фрагмент транспортного молокопрово 54623 молокоприймач-повітровідокремлювач 8, повітря ду з всмоктуючим та вакуумним відгалуженням всмоктується з транспортного молокопроводу 6, Доїльна установка включає розміщені вздовж утворюючи в ньому вакуум Вакуум передається з рядів стійл доїльні молокопроводи 1 з пристроями транспортного молокопроводу 6, через додаткові 2 для підключення доїльних апаратів відгалуження 13 та вакуумні патрубки 17 в верхню Доїльні молокопроводи 1 спарені для промивчастину дозаторів 14, а звідти через ВХІДНІ патрубки в петлі Для цього вони з'єднані по кінцях труки 15, В доїльні молокопроводи 1 бопроводами З На доїльних молокопроводах 1 встановлені Молоко з доїльних апаратів, через пристрої керовані роздільники потоку рідини 4, 5 Поперек для їх підключення 2, потрапляє в доїльні молодоїльних молокопроводів 1 встановлений транскопроводи 1, а звідти відсмоктується в дозатори портний молокопровід 6, початок якого 7 з'єднаний молока 14 через їх ВХІДНІ патрубки 15 Після наповнення дозатора молока 14 встановленою КІЛЬКІС3 молокоприймачем-повітровідокремлювачем 8 ТЮ молока, воно витісняється з дозатора 14 через Молокоприймач-повітровідокремлювач 8 через його вихідний патрубок 16, та засмоктується через запобіжний клапан 9, за допомогою вакуумопровсмоктуючі відгалуження 12 до транспортного мовода 10, з'єднаний з джерелом вакууму 11 На локопроводу 6 Завдяки тому, що всмоктуюче відверхній частині поверхні транспортного мологалуження 12 виконане з нахилом до транспортнокопроводу 6 виконані всмоктуючі відгалуження 12 го молокопроводу 6, напрям струменя молока, що та додаткові відгалуження 13 Кожна пара відгалувходить в транспортний молокопровід з цього віджень 12, 13 знаходиться біля одного з доїльних галуження, збігається з загальним напрямком руху молокопроводів 1 Всмоктуючі 12 та додаткові 13 молока в транспортному молокопроводі 6 Це привідгалуження розташовані вздовж транспортного зводить до виникнення розрідження за всмоктуюмолокопроводу 6 таким чином, що всмоктуюче чим відгалуженням 12, тобто біля вакуумного відвідгалуження 12 кожної з пар відгалужень 12, 13, галуження 13, тому в верхній частині дозатора знаходяться ближче до початку 7 транспортного зберігається вакуум і молоко продовжує надходити молокопроводу 6, ніж відповідне додаткове відгаз доїльного молокопроводу в дозатор 14 Молоко луження 12 Кожне всмоктуюче відгалуження 12 потрапивши в транспортний молокопровід 6 перевиконане з нахилом до транспортного молокопроміщається по ньому в молокоприймачводу 6 Цей нахил такий, що гострий кут а між повітровідокремлювач 8 Повітря, що потрапило в транспортним молокопроводом 6 та всмоктуючим молокоприймач-повітровідокремлювач разом з відгалуженням 12, своєю вершиною 0 спрямовамолоком, відкачується через запобіжний клапан 9 ний вздовж транспортного молокопроводу 6 в бік та вакуумопровід 10 джерелом вакууму 11 і потрайого початку 7, з'єднаного з молокоприймачемпляє в атмосферу Молоко із молокоприймачаповітровідокремлювачем 8 Доїльні молокопровоповітровідокремлювача 8 молочним насосом 23 ди 1 з'єднані з транспортним молокопроводом 6 подається на первинну обробку через дозатори молока 14 Кожний дозатор молока 14 має вхідний патрубок 15, вихідний патрубок Перед промивкою доїльної установки, поділь16 та вакуумний патрубок 17 Вхідний патрубок 15 ники потоку рідини 5 закривають, а подільники кожного дозатора молока 14 підключений до однопотоку рідини 4, та розподільник потоку рідини 19 го з доїльних молокопроводів 1 Вихідний патрубок відривають Включають джерело вакууму 11 Ми16 кожного з дозаторів молока 14, підключений до юча рідина через доїльні апарати, що з'єднані з одного з всмоктуючи відгалужень 12 транспортноколектором промивного пристрою 18 потрапляє в го молокопроводу 1, а вакуумний патрубок 17 кожпромивний трубопровід 20 та через відгалуження ного з дозаторів молока 14 підключений до додат21 до доїльного трубопровода 1 Далі миюча рідикового відгалуження 13 на через відкритий подільник потоку рідини 4 та трубопровід 3, потрапляє до частини другого доїДоїльна установка має промивний пристрій 18, льного молокопроводу 1, та через вхідний патруякий через керований розподільник рідини 19, бок 15 всмоктується в дозатор молока 4 з якого, з'єднаний з промивним трубопроводом 20 Промичерез вихідний патрубок 16, потрапляє до всмоквний трубопровід 20 через відгалуження 21 з'єдтуючого відгалуження 12 транспортного молонаний з доїльними молокопроводами 1 Крім того, копроводу 6 і через транспортний молокопровід 6 промивний молокопровід 20 за допомогою шланга потрапляє в молокоприймач22, з'єднаний з верхньою частиною молокоприймача-повітровідокремлювача 8 Нижня частина повітровідокремлювач 8 Тобто, промивна рідина молокоприймача-повітровідокремлювача 8 з'єднапроходить в доїльній установці той саме шлях, що на з молочним насосом 23 Доїльна установка моі молоко в процесі доїння 3 молокоприймачаже мати вакуумопровід 24 Наявність чи відсутповітровідокремлювача 8 миюча рідина молочним ність нього вакуумопроводу залежить від типу насосом 23 подається знову в промивний пристрій доїльних апаратів Коли в доїльній установці вико18 на рециркуляцію, а в КІНЦІ промивки доїльної ристані доїльні апарати, що підключаються тільки установки - на злив до молокопроводів, цей вакуумопровід відсутній Верхні частини дозаторів 4, їх вакуумний патрубок 17 та додаткові відгалуження 13 транспортПрацює доїльна установка таким чином Кероного молокопроводу 6 промивають, трохи збільвані подільники потоку рідини 4, та керований розшуючи КІЛЬКІСТЬ миючої рідини в системі При подільник потоку рідини 19 закривають, що відоцьому, потік миючої рідини, що потрапляє в дозакремлює промивний пристрій 18 від доїльних тори молока 4 перевищує їх пропускну спроможмолокопроводів 1, а керовані подільники рідини 5 ність, вони заповнюються і частина рідини, через відкривають Включають джерело вакууму 11 їх вакуумні патрубки 17, всмоктується до транспоЧерез вакуумопровід 10, запобіжний клапан 9, 54623 ртного молокопроводу 6 через додаткові відгалуження 13 Горловина молокоприимача 8 повітровідокремлювача 8 промивається миючою рідиною, яка подається через шланг 22, підключений до промивного пристрою 18
