Знаряддя для обробітку ґрунту

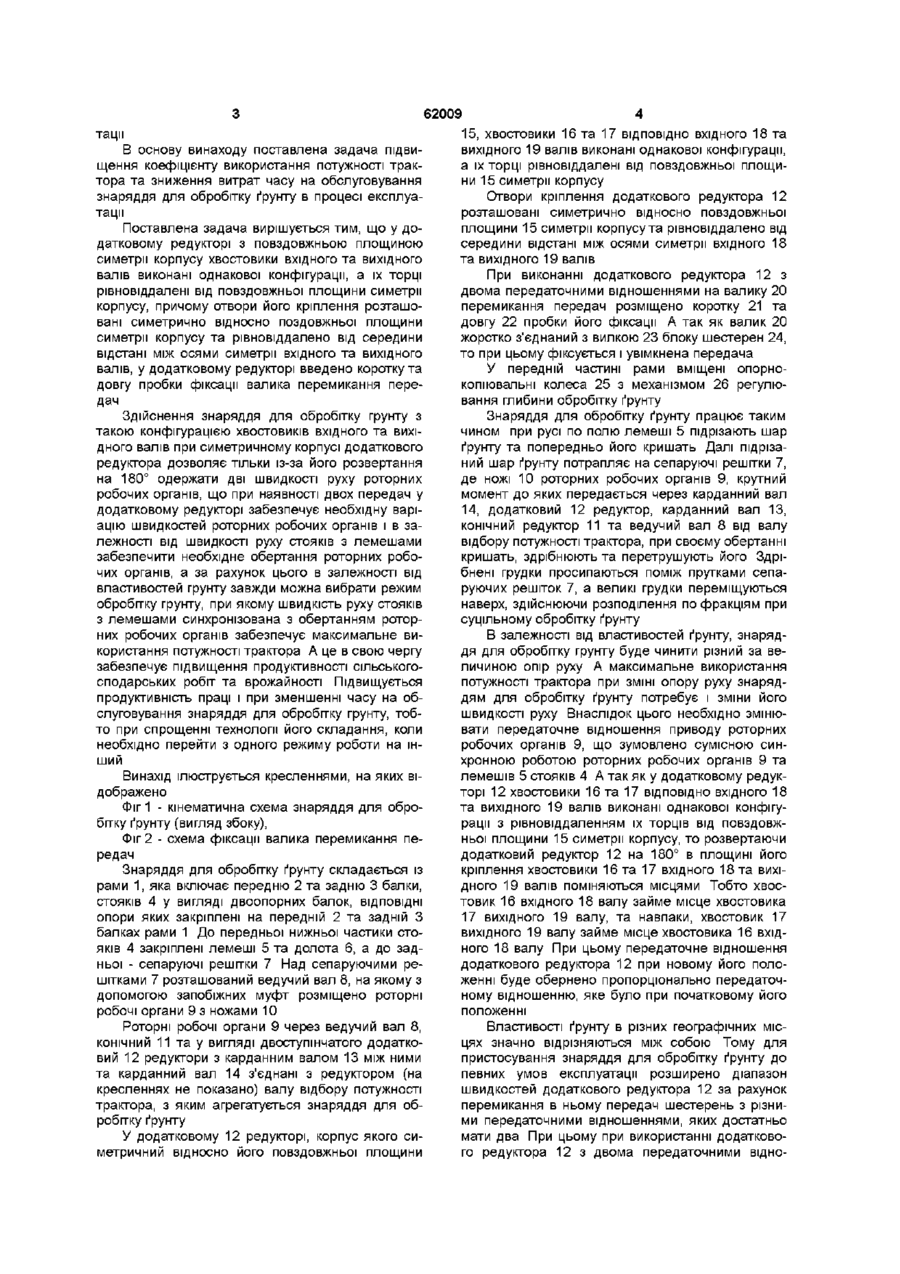

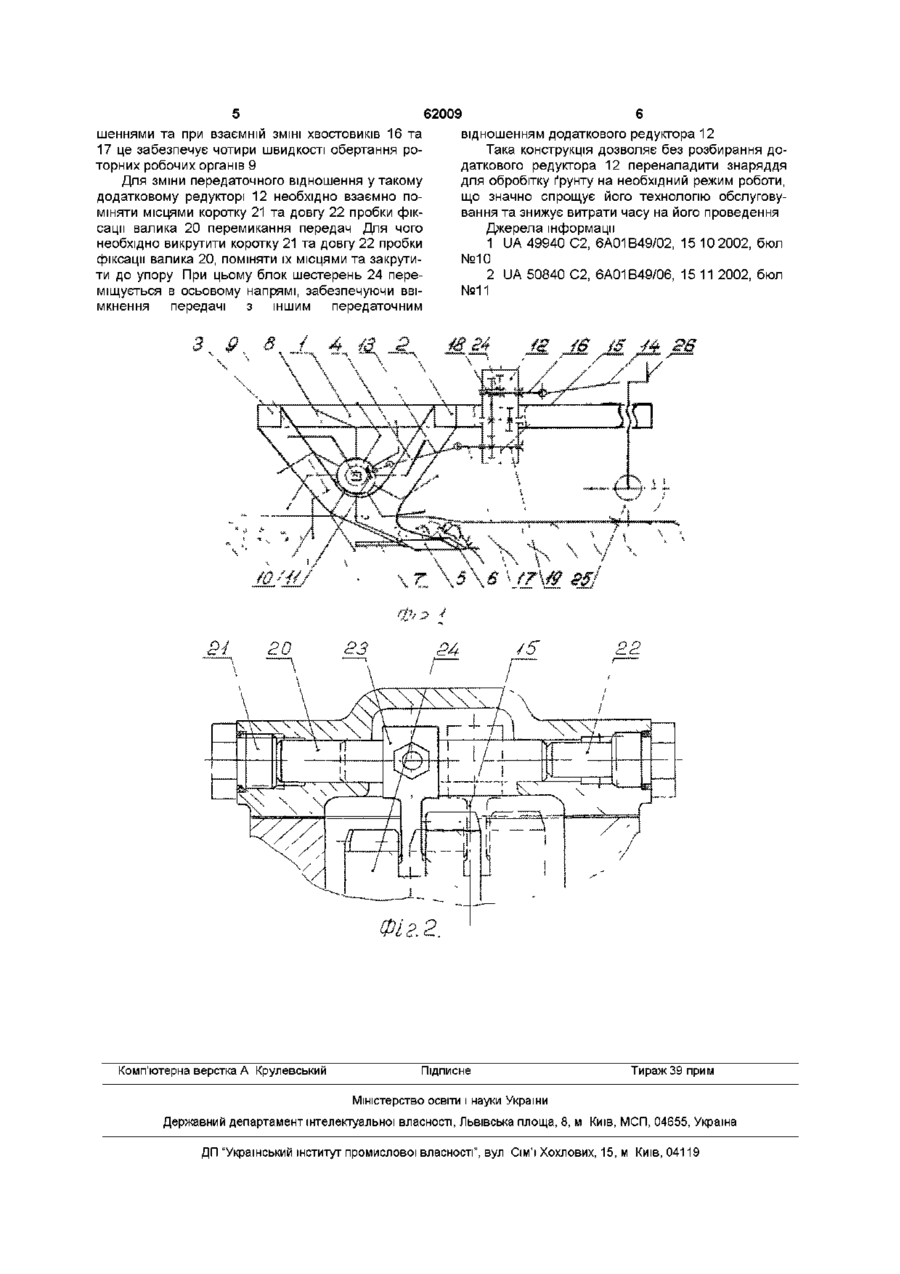

1 Знаряддя для обробітку ґрунту, яке включає раму зі стояками з лемешами, долотами та сепаруючими решітками, роторні робочі органи з ведучим валом, конічний та у вигляді двоступінчастого зі сталим передаточним відношенням додатковий редуктори з карданним валом між ними та опорнокопіювальні колеса з механізмом регулювання глибини обробітку ґрунту, яке відрізняється тим, що у додатковому редукторі з поздовжньою площиною симетрії корпусу хвостовики вхідного та вихідного валів виконані однакової конфігурації, а їх торці рівновіддалені від поздовжньої площини симетрії корпусу, причому отвори його кріплення розташовані симетрично відносно поздовжньої площини симетрії корпусу та рівновіддалено від середини відстані між осями симетрії вхідного та вихідного валів 2 Знаряддя для обробітку ґрунту за п 1, яке відрізняється тим, що у додатковому редукторі введено коротку та довгу пробки фіксації валика перемикання передач процесі експлуатації Найбільш близьким за технічною суттю до об'єкту, що заявляється, є знаряддя для обробітку фунту [2], яке включає раму зі стояками з лемешами, долотами та сепаруючими решітками, роторні робочі органи, конічний та додатковий редуктори з карданним валом між ними При цьому додатковий редуктор виконано двоступінчастим зі сталим передаточним відношенням Таке технічне рішення дозволило при підвищенні якості та рівномірності сепарування грунту не тільки забезпечити сталість його оброблюваного шару, але й розширити функціональні можливості за рахунок використання як парної, так і нектарної КІЛЬКОСТІ однакових стояків з лемешами, спростити конструкцію приводу роторних робочих органів при зменшенні м маси та довжини Недоліками такого знаряддя є наявність низького коефіцієнту використання потужності трактора та підвищених витрат часу на обслуговування знаряддя для обробітку ґрунту в процесі експлуа О о о (О 62009 тацм В основу винаходу поставлена задача підвищення коефіцієнту використання потужності трактора та зниження витрат часу на обслуговування знаряддя для обробітку ґрунту в процесі експлуатації Поставлена задача вирішується тим, що у додатковому редукторі з повздовжньою площиною симетрії корпусу хвостовики вхідного та вихідного валів виконані однакової конфігурації, а їх торці рівновіддалені від повздовжньої площини симетрії корпусу, причому отвори його кріплення розташовані симетрично відносно поздовжньої площини симетрії корпусу та рівновіддалено від середини відстані між осями симетрії вхідного та вихідного валів, у додатковому редукторі введено коротку та довгу пробки фіксації валика перемикання передач Здійснення знаряддя для обробітку грунту з такою конфігурацією хвостовиків вхідного та вихідного валів при симетричному корпусі додаткового редуктора дозволяє тільки із-за його розвертання на 180° одержати дві швидкості руху роторних робочих органів, що при наявності двох передач у додатковому редукторі забезпечує необхідну варіацію швидкостей роторних робочих органів і в залежності від швидкості руху стояків з лемешами забезпечити необхідне обертання роторних робочих органів, а за рахунок цього в залежності від властивостей грунту завжди можна вибрати режим обробітку грунту, при якому швидкість руху стояків з лемешами синхронізована з обертанням роторних робочих органів забезпечує максимальне використання потужності трактора А це в свою чергу забезпечує підвищення продуктивності сільськогосподарських робіт та врожайності Підвищується продуктивність праці і при зменшенні часу на обслуговування знаряддя для обробітку грунту, тобто при спрощенні технології його складання, коли необхідно перейти з одного режиму роботи на інший Винахід ілюструється кресленнями, на яких відображено Фіг 1 - кінематична схема знаряддя для обробітку ґрунту (вигляд збоку), Фіг 2 - схема фіксації валика перемикання передач Знаряддя для обробітку ґрунту складається із рами 1, яка включає передню 2 та задню 3 балки, стояків 4 у вигляді двоопорних балок, ВІДПОВІДНІ опори яких закріплені на передній 2 та задній З балках рами 1 До передньої нижньої частики стояків 4 закріплені лемеші 5 та долота 6, а до задньої - сепаруючі решітки 7 Над сепаруючими решітками 7 розташований ведучий вал 8, на якому з допомогою запобіжних муфт розміщено роторні робочі органи 9 з ножами 10 Роторні робочі органи 9 через ведучий вал 8, конічний 11 та у вигляді двоступінчатого додатковий 12 редуктори з карданним валом 13 між ними та карданний вал 14 з'єднані з редуктором (на кресленнях не показано) валу відбору потужності трактора, з яким агрегатується знаряддя для обробітку ґрунту У додатковому 12 редукторі, корпус якого симетричний ВІДНОСНО Й Г ПОВЗДОВЖНЬОЇ ПЛОЩИНИ ОО 15, хвостовики 16 та 17 ВІДПОВІДНО ВХІДНОГО 18 та вихідного 19 валів виконані однакової конфігурації, а їх торці рівновіддалені від повздовжньої площини 15 симетрії корпусу Отвори кріплення додаткового редуктора 12 розташовані симетрично відносно повздовжньої площини 15 симетрії корпусу та рівновіддалено від середини відстані між осями симетрії вхідного 18 та вихідного 19 валів При виконанні додаткового редуктора 12 з двома передаточними відношеннями на валику 20 перемикання передач розміщено коротку 21 та довгу 22 пробки його фіксації А так як валик 20 жорстко з'єднаний з вилкою 23 блоку шестерен 24, то при цьому фіксується і увімкнена передача У передній частині рами вміщені опорнокопіювальні колеса 25 з механізмом 26 регулювання глибини обробітку ґрунту Знаряддя для обробітку ґрунту працює таким чином при русі по полю лемеші 5 підрізають шар ґрунту та попередньо його кришать Далі підрізаний шар ґрунту потрапляє на сепаруючі решітки 7, де ножі 10 роторних робочих органів 9, крутний момент до яких передається через карданний вал 14, додатковий 12 редуктор, карданний вал 13, конічний редуктор 11 та ведучий вал 8 від валу відбору потужності трактора, при своєму обертанні кришать, здрібнюють та перетрушують його Здрібнені грудки просипаються поміж прутками сепаруючих решіток 7, а великі грудки переміщуються наверх, здійснюючи розподілення по фракціям при суцільному обробітку ґрунту В залежності від властивостей ґрунту, знаряддя для обробітку грунту буде чинити різний за величиною опір руху А максимальне використання потужності трактора при ЗМІНІ опору руху знаряддям для обробітку ґрунту потребує і зміни його швидкості руху Внаслідок цього необхідно змінювати передаточне відношення приводу роторних робочих органів 9, що зумовлено сумісною синхронною роботою роторних робочих органів 9 та лемешів 5 стояків 4 А так як у додатковому редукторі 12 хвостовики 16 та 17 ВІДПОВІДНО ВХІДНОГО 18 та вихідного 19 валів виконані однакової конфігурації з рівновіддаленням їх торців від повздовжньої площини 15 симетрії корпусу, то розвертаючи додатковий редуктор 12 на 180° в площині його кріплення хвостовики 16 та 17 вхідного 18 та вихідного 19 валів поміняються місцями Тобто хвостовик 16 вхідного 18 валу займе місце хвостовика 17 вихідного 19 валу, та навпаки, хвостовик 17 вихідного 19 валу займе місце хвостовика 16 вхідного 18 валу При цьому передаточне відношення додаткового редуктора 12 при новому його положенні буде обернено пропорцюнально передаточному відношенню, яке було при початковому його положенні Властивості ґрунту в різних географічних місцях значно відрізняються між собою Тому для пристосування знаряддя для обробітку ґрунту до певних умов експлуатації розширено діапазон швидкостей додаткового редуктора 12 за рахунок перемикання в ньому передач шестерень з різними передаточними відношеннями, яких достатньо мати два При цьому при використанні додаткового редуктора 12 з двома передаточними відно 62009 відношенням додаткового редуктора 12 17 це забезпечує чотири швидкості обертання роТака конструкція дозволяє без розбирання доторних робочих органів 9 даткового редуктора 12 переналадити знаряддя для обробітку ґрунту на необхідний режим роботи, Для зміни передаточного відношення у такому що значно спрощує його технологію обслуговудодатковому редукторі 12 необхідно взаємно повання та знижує витрати часу на його проведення міняти місцями коротку 21 та довгу 22 пробки фікДжерела інформації сації валика 20 перемикання передач Для чого необхідно викрутити коротку 21 та довгу 22 пробки 1 UA 49940 С2, 6А01В49/02, 15 10 2002, бюл фіксації валика 20, поміняти їх місцями та закрути№10 ти до упору При цьому блок шестерень 24 пере2 UA 50840 С2, 6А01В49/06, 15 11 2002, бюл міщується в осьовому напрямі, забезпечуючи вві№11 мкнення передачі з іншим передаточним шеннями та при взаємній ЗМІНІ ХВОСТОВИКІВ 16 та 94 20 33 Чг.2. Комп'ютерна верстка А Крулевський Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
