Знаряддя для обробітку ґрунту

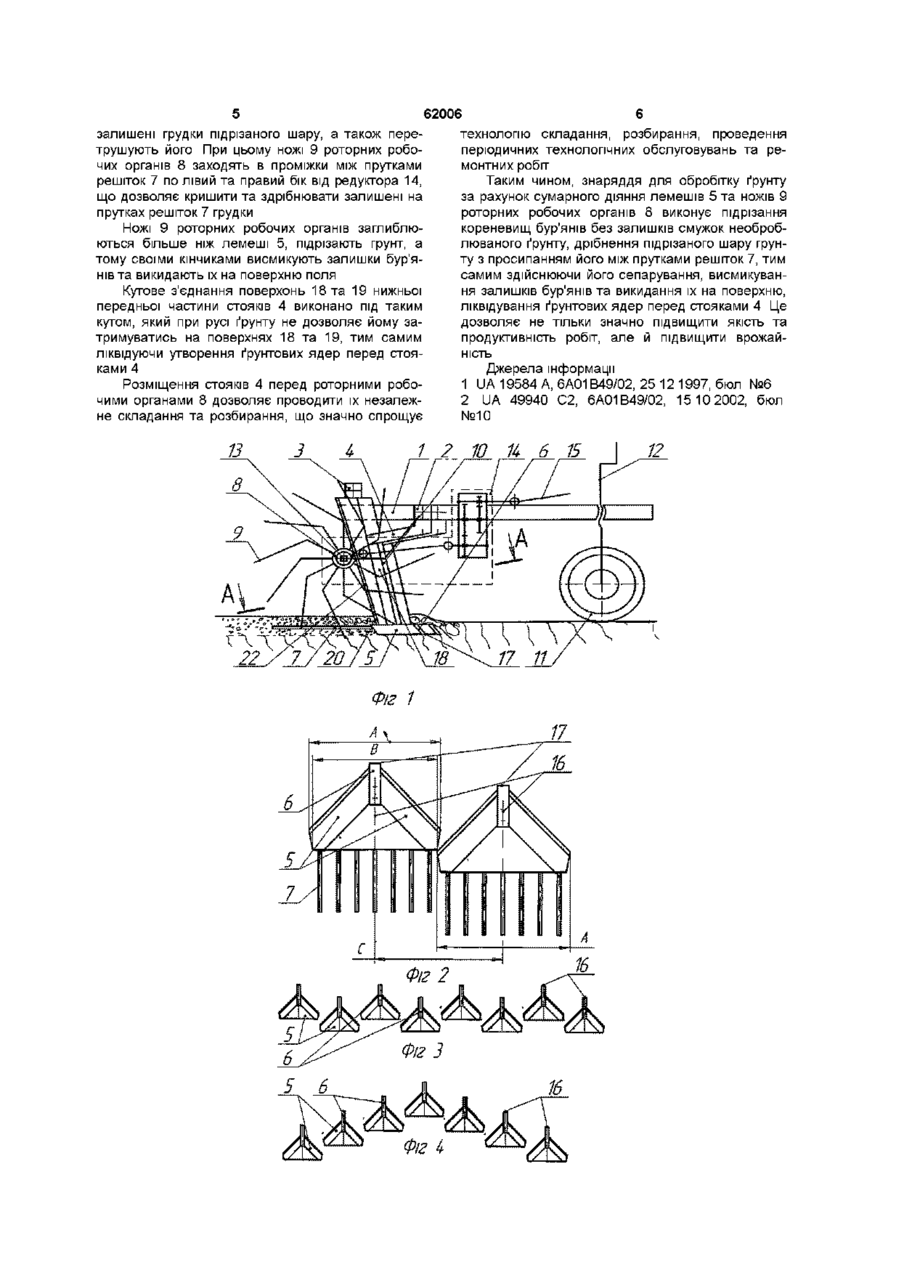

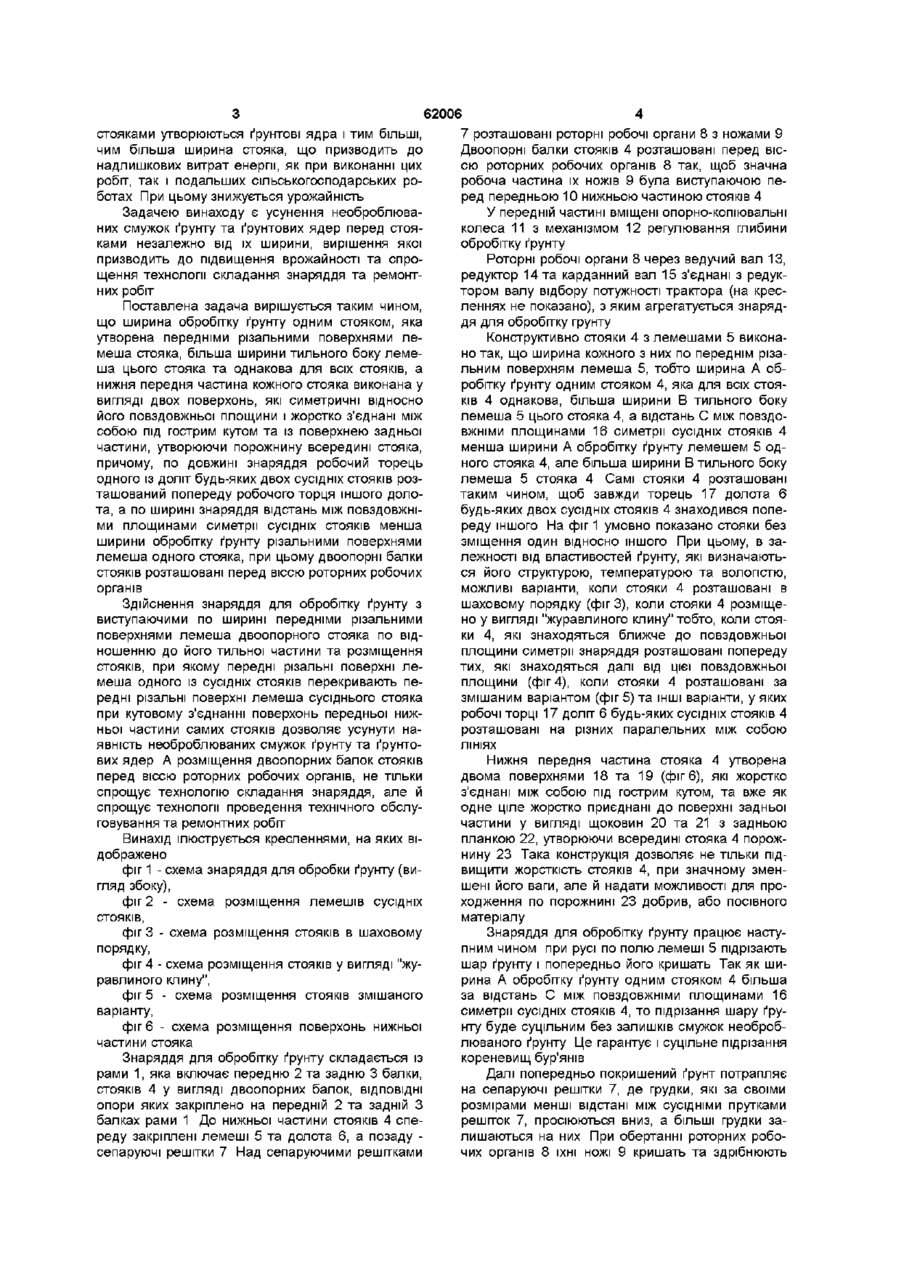

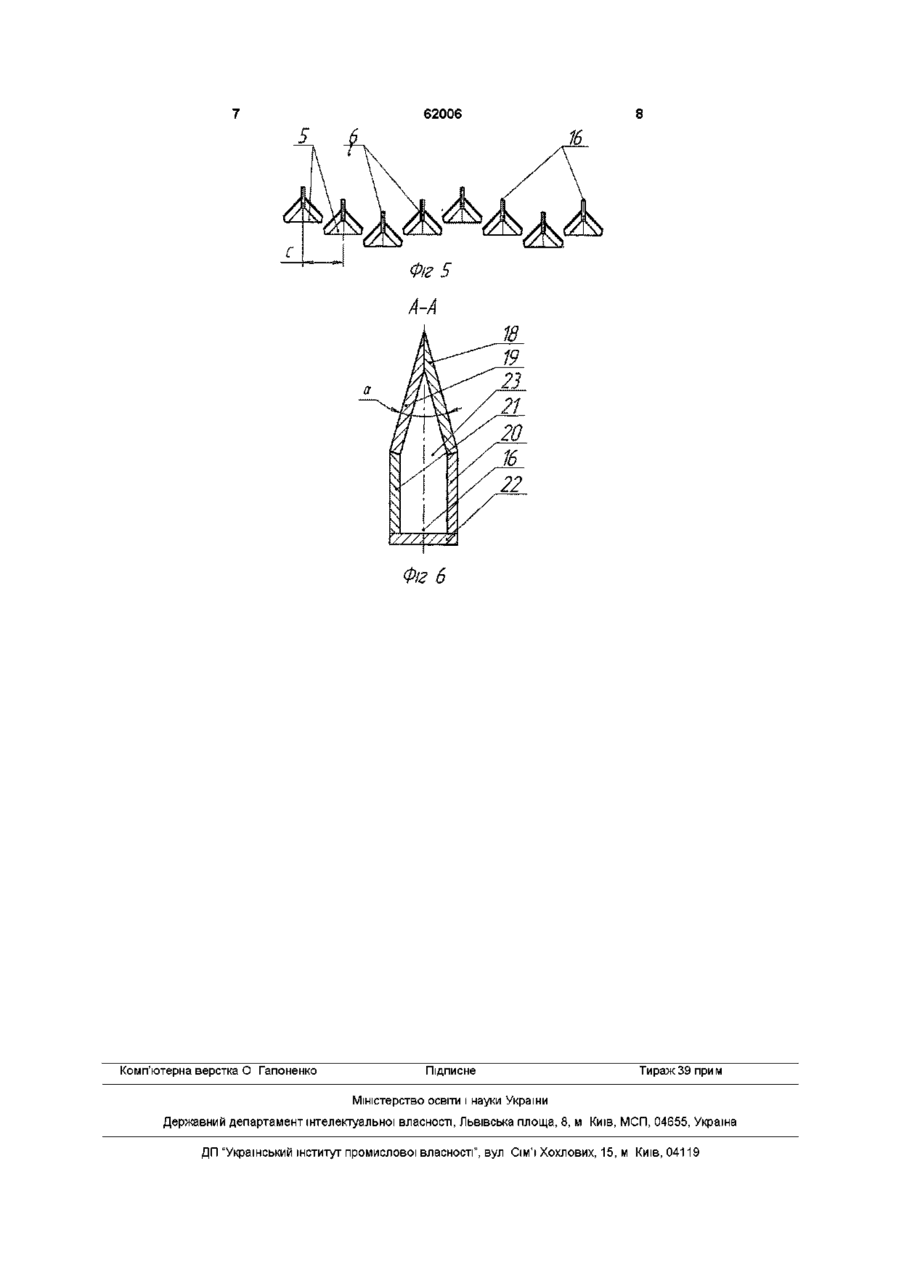

Знаряддя для обробітку ґрунту, яке включає раму з виконаними у вигляді двоопорних балок стояками з розміщеними на них лемешами, долотами та сепаруючими решітками, роторні робочі органи з ведучим валом і редукторами приводу та опорно-копіювальні колеса з механізмом регулювання глибини обробітку, яке відрізняється тим, що ширина обробітку ґрунту одним стояком, яка утворена передніми різальними поверхнями лемеша стояка, більша ширини тильного боку лемеша цього стояка та однакова для всіх стояків, а нижня передня частина кожного стояка виконана у вигляді двох поверхонь, які симетричні відносно його повздовжньої площини і жорстко з'єднані між собою під гострим кутом та із поверхнею задньої частини, утворюючи порожнину всередині стояка, причому по довжині знаряддя робочий торець одного із доліт будь-яких двох сусідніх стояків розташований попереду робочого торця іншого долота, а по ширині знаряддя відстань між повздовжніми площинами симетрії сусідніх стояків менша ширини обробітку ґрунту різальними поверхнями лемеша одного стояка 2 Знаряддя для обробітку ґрунту за п 1, яке відрізняється тим, що двоопорні балки стояків розташовані перед віссю роторних робочих органів О (О Винахід стосується сільськогосподарського машинобудування, зокрема знарядь для обробітку ґрунту Відоме знаряддя для обробітку ґрунту [1] у вигляді рами зі стояками з лемешами, долотами, які розміщені на одній лінії, та сепаруючими решітками, роторних робочих органів з редукторами приводу та опорно-копіювальних коліс з механізмом регулювання глибини обробітку, яке при русі лемешами підрізає шар ґрунту, який потрапляє на сепаруючі решітки, де розпушується роторними робочими органами і дрібні його частки проходять вниз між прутками сепаруючих решіток, а великі грудки викидаються з решіток ножами роторних робочих органів Недоліком такого знаряддя є низька якість та нерівномірність сепарування ґрунту, відсутність сталості оброблюваного шару ґрунту із-за низької жорсткості стояків та їх розміщення на одній лінії, а також те, що залишаються необроблювані смуж ки ґрунту між лемешами сусідніх стояків, а перед стояками утворюються ґрунтові ядра і тим більші, чим більша ширина стояка Найбільш близьким за технічною суттю до об'єкту, який заявляється, є знаряддя для обробітку ґрунту [2] у вигляді рами з двоопорними стояками, з розміщеними на них лемешами, долотами та сепаруючими решітками, роторних робочих органів з ведучим валом та редукторами приводу, опорно-копіювальних коліс з механізмом регулювання глибини обробітки у якого двоопорні стояки обхоплюють знизу вісь роторних робочих органів, ножі яких вміщені виступаючими відносно торців передніх долішних частин стояків При інтенсивному ворошінні ґрунту таке знаряддя не тільки підвищує якість та рівномірність сепарування ґрунту, але і забезпечує сталість його оброблюваного шару Недоліком такого знаряддя є те, що при обробітку грунту між лемешами сусідніх стояків залишаються необроблювані смужки ґрунту, а перед о о (О 62006 7 розташовані роторні робочі органи 8 з ножами 9 Двоопорні балки стояків 4 розташовані перед віссю роторних робочих органів 8 так, щоб значна робоча частина їх ножів 9 була виступаючою перед передньою 10 нижньою частиною стояків 4 У передній частині вміщені опорно-копіювальні колеса 11 з механізмом 12 регулювання глибини обробітку ґрунту Роторні робочі органи 8 через ведучий вал 13, редуктор 14 та карданний вал 15 з'єднані з редуктором валу відбору потужності трактора (на кресленнях не показано), з яким агрегатується знаряддя для обробітку грунту Конструктивно стояки 4 з лемешами 5 виконано так, що ширина кожного з них по переднім різальним поверхням лемеша 5, тобто ширина А обробітку ґрунту одним стояком 4, яка для всіх стояків 4 однакова, більша ширини В тильного боку лемеша 5 цього стояка 4, а відстань С між повздовжніми площинами 16 симетрії сусідніх стояків 4 менша ширини А обробітку ґрунту лемешем 5 одного стояка 4, але більша ширини В тильного боку лемеша 5 стояка 4 Самі стояки 4 розташовані таким чином, щоб завжди торець 17 долота 6 будь-яких двох сусідніх стояків 4 знаходився попереду іншого На фіг 1 умовно показано стояки без зміщення один відносно іншого При цьому, в залежності від властивостей ґрунту, які визначаються його структурою, температурою та вологістю, можливі варіанти, коли стояки 4 розташовані в шаховому порядку (фіг 3), коли стояки 4 розміщеЗдійснення знаряддя для обробітку ґрунту з но у вигляді "журавлиного клину" тобто, коли стоявиступаючими по ширині передніми різальними ки 4, які знаходяться ближче до повздовжньої поверхнями лемеша двоопорного стояка по відплощини симетрії знаряддя розташовані попереду ношенню до його тильної частини та розміщення тих, які знаходяться далі від цієї повздовжньої стояків, при якому передні різальні поверхні леплощини (фіг 4), коли стояки 4 розташовані за меша одного із сусідніх стояків перекривають пезмішаним варіантом (фіг 5) та ІНШІ варіанти, у яких редні різальні поверхні лемеша сусіднього стояка робочі торці 17 доліт 6 будь-яких сусідніх стояків 4 при кутовому з'єднанні поверхонь передньої нижрозташовані на різних паралельних між собою ньої частини самих стояків дозволяє усунути наявність необроблюваних смужок ґрунту та ґрунтоЛІНІЯХ вих ядер А розміщення двоопорних балок стояків Нижня передня частина стояка 4 утворена перед віссю роторних робочих органів, не тільки двома поверхнями 18 та 19 (фіг 6), які жорстко спрощує технологію складання знаряддя, але й з'єднані між собою під гострим кутом, та вже як спрощує технології проведення технічного обслуодне ціле жорстко приєднані до поверхні задньої говування та ремонтних робіт частини у вигляді щоковин 20 та 21 з задньою планкою 22, утворюючи всередині стояка 4 порожВинахід ілюструється кресленнями, на яких вінину 23 Така конструкція дозволяє не тільки піддображено вищити жорсткість стояків 4, при значному зменфіг 1 - схема знаряддя для обробки ґрунту (вишені його ваги, але й надати можливості для прогляд збоку), ходження по порожнині 23 добрив, або посівного фіг 2 - схема розміщення лемешів сусідніх матеріалу СТОЯКІВ, фіг 3 - схема розміщення стояків в шаховому Знаряддя для обробітку ґрунту працює наступорядку, пним чином при русі по полю лемеші 5 підрізають шар ґрунту і попередньо його кришать Так як шифіг 4 - схема розміщення стояків у вигляді "журина А обробітку ґрунту одним стояком 4 більша равлиного клину", за відстань С між повздовжніми площинами 16 фіг 5 - схема розміщення стояків змішаного симетрії сусідніх стояків 4, то підрізання шару ґруваріанту, нту буде суцільним без залишків смужок необробфіг 6 - схема розміщення поверхонь нижньої люваного ґрунту Це гарантує і суцільне підрізання частини стояка кореневищ бур'янів Знаряддя для обробітку ґрунту складається із рами 1, яка включає передню 2 та задню 3 балки, Далі попередньо покришений ґрунт потрапляє стояків 4 у вигляді двоопорних балок, ВІДПОВІДНІ на сепаруючі решітки 7, де грудки, які за своїми опори яких закріплено на передній 2 та задній З розмірами менші відстані між сусідніми прутками балках рами 1 До нижньої частини стояків 4 сперешіток 7, просіюються вниз, а більші грудки зареду закріплені лемеші 5 та долота 6, а позаду лишаються на них При обертанні роторних робосепаруючі решітки 7 Над сепаруючими решітками чих органів 8 їхні ножі 9 кришать та здрібнюють стояками утворюються ґрунтові ядра і тим більші, чим більша ширина стояка, що призводить до надлишкових витрат енергії, як при виконанні цих робіт, так і подальших сільськогосподарських роботах При цьому знижується урожайність Задачею винаходу є усунення необроблюваних смужок ґрунту та ґрунтових ядер перед стояками незалежно від їх ширини, вирішення якої призводить до підвищення врожайності та спрощення технології складання знаряддя та ремонтних робіт Поставлена задача вирішується таким чином, що ширина обробітку ґрунту одним стояком, яка утворена передніми різальними поверхнями лемеша стояка, більша ширини тильного боку лемеша цього стояка та однакова для всіх стояків, а нижня передня частина кожного стояка виконана у вигляді двох поверхонь, які симетричні відносно його повздовжньої площини і жорстко з'єднані між собою під гострим кутом та із поверхнею задньої частини, утворюючи порожнину всередині стояка, причому, по довжині знаряддя робочий торець одного із доліт будь-яких двох сусідніх стояків розташований попереду робочого торця іншого долота, а по ширині знаряддя відстань між повздовжніми площинами симетрії сусідніх стояків менша ширини обробітку ґрунту різальними поверхнями лемеша одного стояка, при цьому двоопорні балки стояків розташовані перед віссю роторних робочих органів 62006 технологію складання, розбирання, проведення залишені грудки підрізаного шару, а також переперіодичних технологічних обслуговувань та ретрушують його При цьому ножі 9 роторних робомонтних робіт чих органів 8 заходять в проміжки між прутками Таким чином, знаряддя для обробітку ґрунту решіток 7 по лівий та правий бік від редуктора 14, за рахунок сумарного діяння лемешів 5 та ножів 9 що дозволяє кришити та здрібнювати залишені на роторних робочих органів 8 виконує підрізання прутках решіток 7 грудки кореневищ бур'янів без залишків смужок необробНожі 9 роторних робочих органів заглиблюлюваного ґрунту, дрібнення підрізаного шару грунються більше ніж лемеші 5, підрізають грунт, а ту з просипанням його між прутками решіток 7, тим тому своїми кінчиками висмикують залишки бур'ясамим здійснюючи його сепарування, висмикуваннів та викидають їх на поверхню поля ня залишків бур'янів та викидання їх на поверхню, Кутове з'єднання поверхонь 18 та 19 нижньої ліквідування ґрунтових ядер перед стояками 4 Це передньої частини стояків 4 виконано під таким дозволяє не тільки значно підвищити якість та кутом, який при русі ґрунту не дозволяє йому запродуктивність робіт, але й підвищити врожайтримуватись на поверхнях 18 та 19, тим самим ність ліквідуючи утворення ґрунтових ядер перед стояками 4 Джерела інформації Розміщення стояків 4 перед роторними робо1 UA19584A, 6А01В49/02, 25 121997, бюл №6 чими органами 8 дозволяє проводити їх незалеж2 UA 49940 С2, 6А01В49/02, 15 10 2002, бюл не складання та розбирання, що значно спрощує №10 І 2- 10 1L 6 15 І 12 62006 16 5 Фіг 6 Комп'ютерна верстка О Гапоненко Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
