Спосіб та система підйому об’єкта, що знаходиться під водою

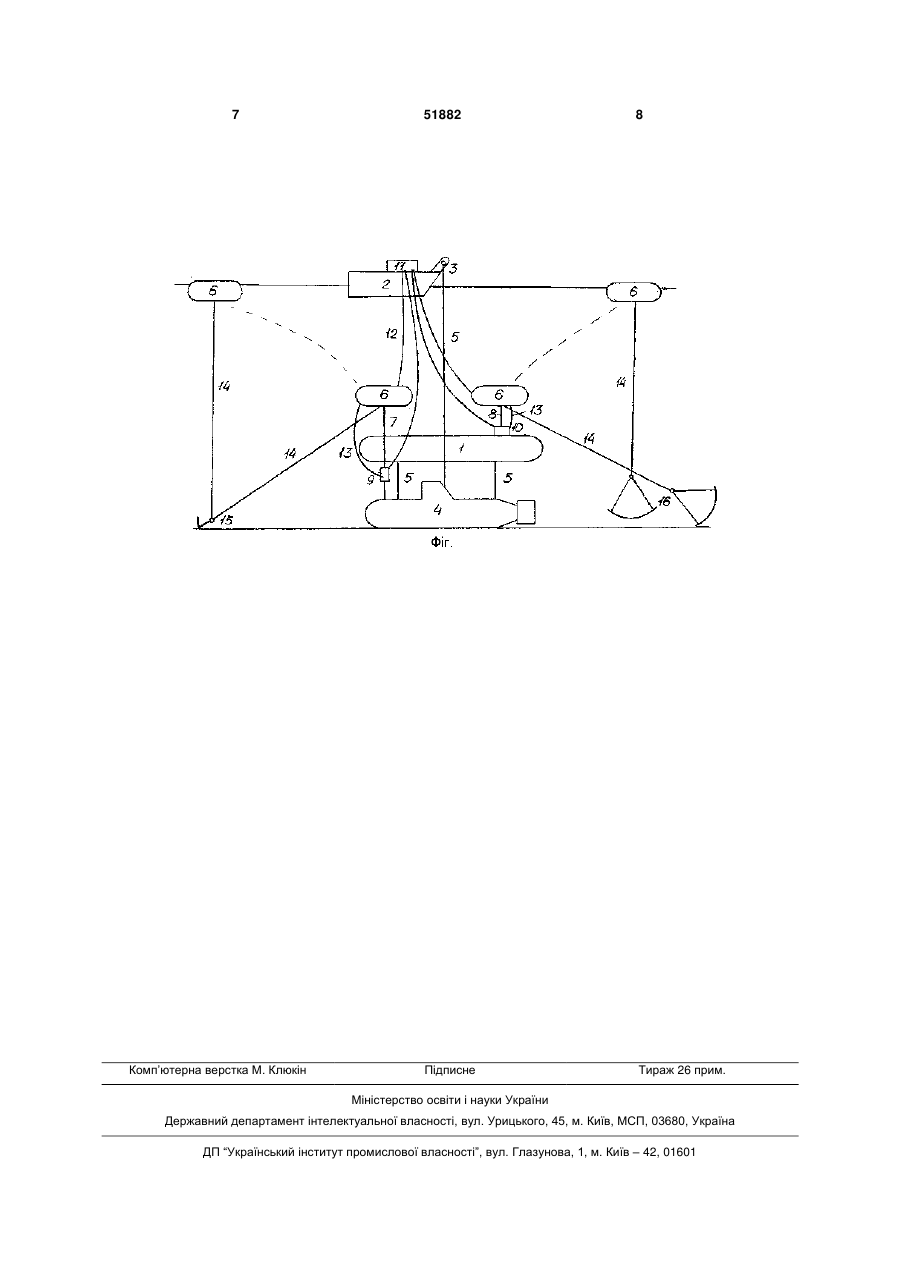

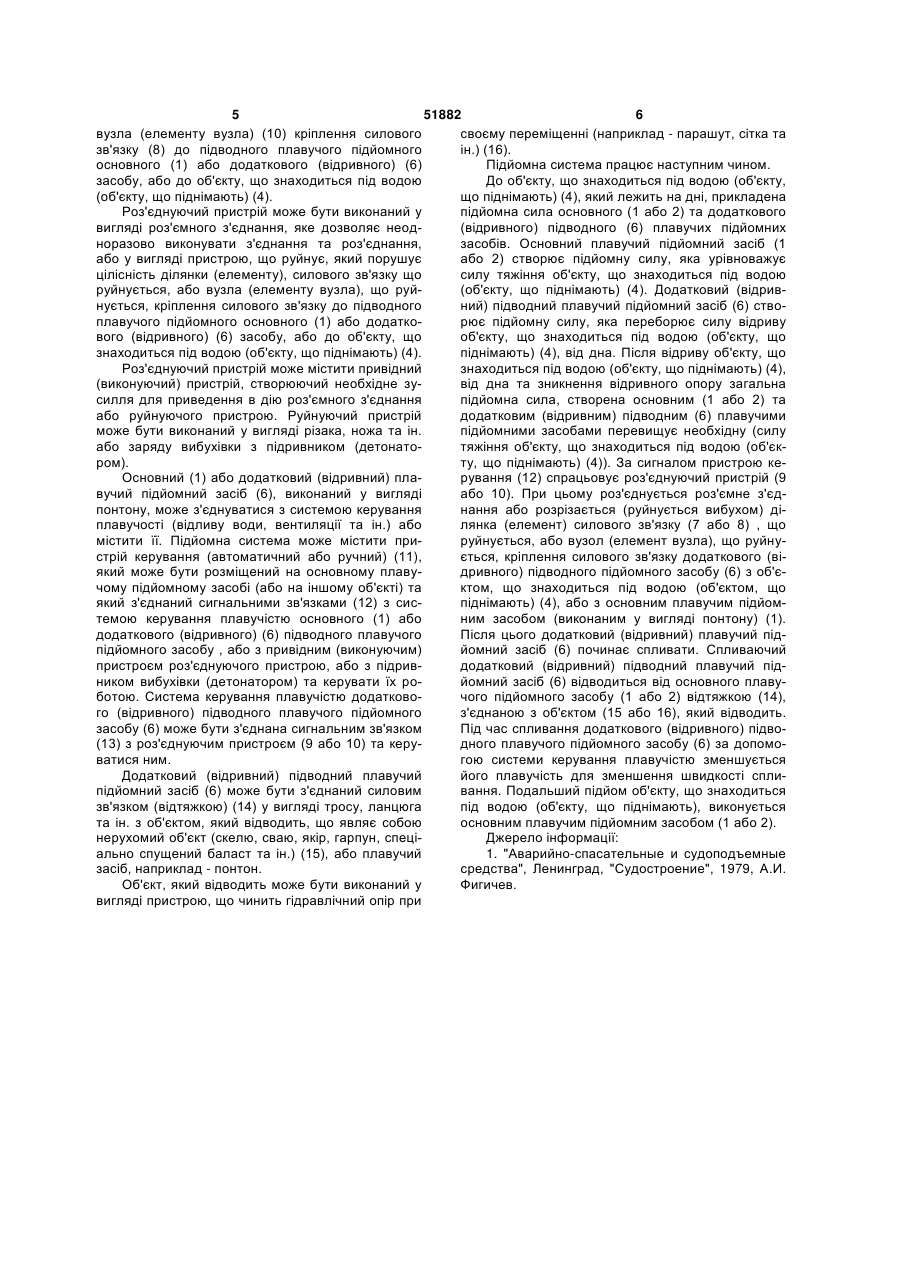

1. Спосіб підйому об'єкта, що знаходиться під водою, який полягає в створенні підіймальної сили за допомогою принаймні одного основного плавучого підйомного засобу, з'єднаного принаймні одним силовим зв'язком з об'єктом, що знаходиться під водою, та принаймні одного додаткового відривного підводного підйомного засобу, з'єднаного принаймні одним силовим зв'язком з об'єктом, що знаходиться під водою, або з основним плавучим підйомним засобом, який відрізняється тим, що силовий зв'язок додаткового відривного підводного підйомного засобу з об'єктом, що знаходиться під водою, або з основним плавучим підйомним засобом роз'єднується після початку підйому об'єкта, що знаходиться під водою. 2. Система підйому об'єкта, що знаходиться під водою, яка включає принаймні один основний плавучий підйомний засіб, виконаний у вигляді підводного або надводного плавучого засобу, з'єднаний принаймні одним силовим зв'язком з об'єктом, що знаходиться під водою, і принаймні один додатковий відривний підводний підйомний засіб, з'єднаний принаймні одним силовим зв'язком з об'єктом, що знаходиться під водою, або з основним плавучим підйомним засобом, який відрізняється тим, що силовий зв'язок додаткового відривного підводного плавучого підйомного засобу з об'єктом, що знаходиться під водою, або з основним плавучим підйомним засобом виконаний роз'єднуваним. 2 (19) 1 3 51882 4 12. Система за п. 3, яка відрізняється тим, що йомний засіб, виконаний у вигляді підводного плароз'єднувальний пристрій з'єднаний з пристроєм вучого підйомного засобу, з'єднаний з об'єктом, що знаходиться під водою, силовим зв'язком, яка відавтоматичного або ручного керування та ним керізняється тим, що підводний плавучий підйомрований. 13. Система за п. 2, яка відрізняється тим, що ний засіб з'єднаний силовим зв'язком з об'єктом, основний та/або додатковий відривний підводний який здатний відводити підводний плавучий підплавучий підйомний засіб, виконаний у вигляді йомний засіб убік при підйомі об’єкта, що знахопонтона, з'єднаний з системою керування плавудиться під водою. 16. Система за п. 15, яка відрізняється тим, що чістю (відливу води, вентиляції та ін.) або містить таку систему. об'єкт, який здатний відводити підводний плавучий 14. Спосіб підйому об'єкта, що знаходиться під підйомний засіб, є нерухомим. 17. Система за п. 15, яка відрізняється тим, що водою, який включає створення підйомної сили за допомогою принаймні одного підводного плавучооб'єкт, який здатний відводити підводний плавучий го підйомного засобу, з'єднаного з об'єктом, що підйомний засіб, виконаний у вигляді плавучого знаходиться під водою, принаймні одним силовим засобу. зв'язком, який відрізняється тим, що у міру під18. Система за п. 15, яка відрізняється тим, що йому об'єкта, що знаходиться під водою, та підвооб'єкт, який здатний відводити підводний плавучий дного плавучого підйомного засобу останній відпідйомний засіб, виконаний таким чином, що при водиться убік. переміщенні чинить гідравлічний опір. 15. Система підйому об'єкта, що знаходиться під водою, яка містить принаймні один плавучий під Винахід відноситься до суднопідйомних засобів і може бути використаний для підйому затонулих суден (їх частин) та інших об'єктів з-під води або з дна. Відома система підйому суден, що включає з'єднані з затонулим судном основні підйомні засоби та додаткові понтони, розміщені під поверхнею води [1]. Її недоліком є велика довжина та вага тросів, що з'єднують понтони з затонулим судном, а також небезпека зіткнення спливаючих понтонів із надводними суднами. В основу винаходу поставлена задача спрощення системи підйому об'єкту, що знаходиться під водою (об'єкту, що піднімають), та підвищення безпеки процесу підйому шляхом швидкого зменшення підйомної сили, прикладеної до об'єкту, що знаходиться під водою (об'єкту, що піднімають), після його відриву від дна та зникнення відривного опору, що забезпечує відповідність між силою ваги об'єкту, який знаходиться під водою (об'єкту, що піднімають), та підйомною силою, створюваною плавучими підйомними засобами під час відриву об'єкту, що знаходиться під водою (об'єкту, що піднімають), від дна та після його відриву від дна, що запобігає некероване спливання підйомного плавучого засобу та об'єкту, що знаходиться під водою (об'єкту, що піднімають). Рішення поставленої задачі досягається шляхом від'єднання додаткового (відривного) підводного плавучого підйомного засобу від основного підйомного засобу (якщо він виконаний у вигляді понтону) або від об'єкту, який знаходиться під водою (об'єкту, що піднімають), після відриву останнього від дна та зникнення відривного опору і наступного відведення спливаючого додаткового (відривного) підводного плавучого засобу на безпечну відстань від інших суден. На фіг. зображено об'єкт, що знаходиться під водою (об'єкт, що піднімають), основні та додатко ві (відривні) підйомні засоби. Підйомна система містить основний підйомний плавучий засіб, за допомогою якого об'єкт, що знаходиться під водою (об'єкт, що піднімають), піднімається до поверхні (на поверхню) води. Основний підйомний плавучий засіб може бути виконаний у вигляді підводного (понтону) (1) або надводного плавучого засобу (2) з підйомним механізмом (3). Основний підйомний плавучий засіб з'єднаний з об'єктом, що знаходиться під водою (об'єктом, що піднімають) (4), по меншій мірі, одним силовим зв'язком (тросом та ін.) (5). Підйомна система містить додатковий (відривний) підводний плавучий підйомний засіб, виконаний у вигляді понтону (6) призначений для створення додаткової (відривної) підйомної сили для відриву об'єкту, що знаходиться під водою (об'єкту, що піднімають), (4) від дна. Додатковий (відривний) підводний плавучий підйомний засіб (6) з'єднаний, по меншій мірі, одним силовим зв'язком (7) з об'єктом, що знаходиться під водою (об'єктом, що піднімають) (4), або силовим зв'язком (8) з основним плавучим підйомним засобом (у разі, якщо воно виконано у вигляді понтону) (1). Силовий зв'язок (7), що з'єднує додатковий (відривний) підводний плавучий підйомний засіб (6) з об'єктом, що знаходиться під водою (об'єктом, що піднімають) (4), або силовий зв'язок (8), який з'єднує з основним плавучим підйомним засобом (виконаним у вигляді понтону) (1), містить роз'єднуючий пристрій (9 або 10). Роз'єднуючий пристрій може бути виконаний у вигляді окремого пристрою, прикріпленого до силового зв'язку або до вузла кріплення силового зв'язку до підводного плавучого підйомного засобу (основного (1) або додаткового (відривного) (6)) або до об'єкту, що знаходиться під водою (об'єкту, що піднімають) (4). Роз'єднуючий пристрій може бути виконаний у вигляді елементу силового зв'язку або у вигляді 5 51882 6 вузла (елементу вузла) (10) кріплення силового своєму переміщенні (наприклад - парашут, сітка та зв'язку (8) до підводного плавучого підйомного ін.) (16). основного (1) або додаткового (відривного) (6) Підйомна система працює наступним чином. засобу, або до об'єкту, що знаходиться під водою До об'єкту, що знаходиться під водою (об'єкту, (об'єкту, що піднімають) (4). що піднімають) (4), який лежить на дні, прикладена Роз'єднуючий пристрій може бути виконаний у підйомна сила основного (1 або 2) та додаткового вигляді роз'ємного з'єднання, яке дозволяє неод(відривного) підводного (6) плавучих підйомних норазово виконувати з'єднання та роз'єднання, засобів. Основний плавучий підйомний засіб (1 або у вигляді пристрою, що руйнує, який порушує або 2) створює підйомну силу, яка урівноважує цілісність ділянки (елементу), силового зв'язку що силу тяжіння об'єкту, що знаходиться під водою руйнується, або вузла (елементу вузла), що руй(об'єкту, що піднімають) (4). Додатковий (відривнується, кріплення силового зв'язку до підводного ний) підводний плавучий підйомний засіб (6) ствоплавучого підйомного основного (1) або додаткорює підйомну силу, яка переборює силу відриву вого (відривного) (6) засобу, або до об'єкту, що об'єкту, що знаходиться під водою (об'єкту, що знаходиться під водою (об'єкту, що піднімають) (4). піднімають) (4), від дна. Після відриву об'єкту, що Роз'єднуючий пристрій може містити привідний знаходиться під водою (об'єкту, що піднімають) (4), (виконуючий) пристрій, створюючий необхідне зувід дна та зникнення відривного опору загальна силля для приведення в дію роз'ємного з'єднання підйомна сила, створена основним (1 або 2) та або руйнуючого пристрою. Руйнуючий пристрій додатковим (відривним) підводним (6) плавучими може бути виконаний у вигляді різака, ножа та ін. підйомними засобами перевищує необхідну (силу або заряду вибухівки з підривником (детонатотяжіння об'єкту, що знаходиться під водою (об'єкром). ту, що піднімають) (4)). За сигналом пристрою кеОсновний (1) або додатковий (відривний) пларування (12) спрацьовує роз'єднуючий пристрій (9 вучий підйомний засіб (6), виконаний у вигляді або 10). При цьому роз'єднується роз'ємне з'єдпонтону, може з'єднуватися з системою керування нання або розрізається (руйнується вибухом) діплавучості (відливу води, вентиляції та ін.) або лянка (елемент) силового зв'язку (7 або 8) , що містити її. Підйомна система може містити прируйнується, або вузол (елемент вузла), що руйнустрійкерування (автоматичний або ручний) (11), ється, кріплення силового зв'язку додаткового (віякий може бути розміщений на основному плавудривного) підводного підйомного засобу (6) з об'єчому підйомному засобі (або на іншому об'єкті) та ктом, що знаходиться під водою (об'єктом, що який з'єднаний сигнальними зв'язками (12) з сиспіднімають) (4), або з основним плавучим підйомтемою керування плавучістю основного (1) або ним засобом (виконаним у вигляді понтону) (1). додаткового (відривного) (6) підводного плавучого Після цього додатковий (відривний) плавучий підпідйомного засобу , або з привідним (виконуючим) йомний засіб (6) починає спливати. Спливаючий пристроєм роз'єднуючого пристрою, або з підривдодатковий (відривний) підводний плавучий підником вибухівки (детонатором) та керувати їх ройомний засіб (6) відводиться від основного плавуботою. Система керування плавучістю додатковочого підйомного засобу (1 або 2) відтяжкою (14), го (відривного) підводного плавучого підйомного з'єднаною з об'єктом (15 або 16), який відводить. засобу (6) може бути з'єднана сигнальним зв'язком Під час спливання додаткового (відривного) підво(13) з роз'єднуючим пристроєм (9 або 10) та керудного плавучого підйомного засобу (6) за допомоватися ним. гою системи керування плавучістю зменшується Додатковий (відривний) підводний плавучий його плавучість для зменшення швидкості сплипідйомний засіб (6) може бути з'єднаний силовим вання. Подальший підйом об'єкту, що знаходиться зв'язком (відтяжкою) (14) у вигляді тросу, ланцюга під водою (об'єкту, що піднімають), виконується та ін. з об'єктом, який відводить, що являє собою основним плавучим підйомним засобом (1 або 2). нерухомий об'єкт (скелю, сваю, якір, гарпун, спеціДжерело інформації: ально спущений баласт та ін.) (15), або плавучий 1. "Аварийно-спасательные и судоподъемные засіб, наприклад - понтон. средства", Ленинград, "Судостроение", 1979, А.И. Об'єкт, який відводить може бути виконаний у Фигичев. вигляді пристрою, що чинить гідравлічний опір при 7 Комп’ютерна верстка М. Клюкін 51882 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
