Пристрій для віброущільнення грунтів

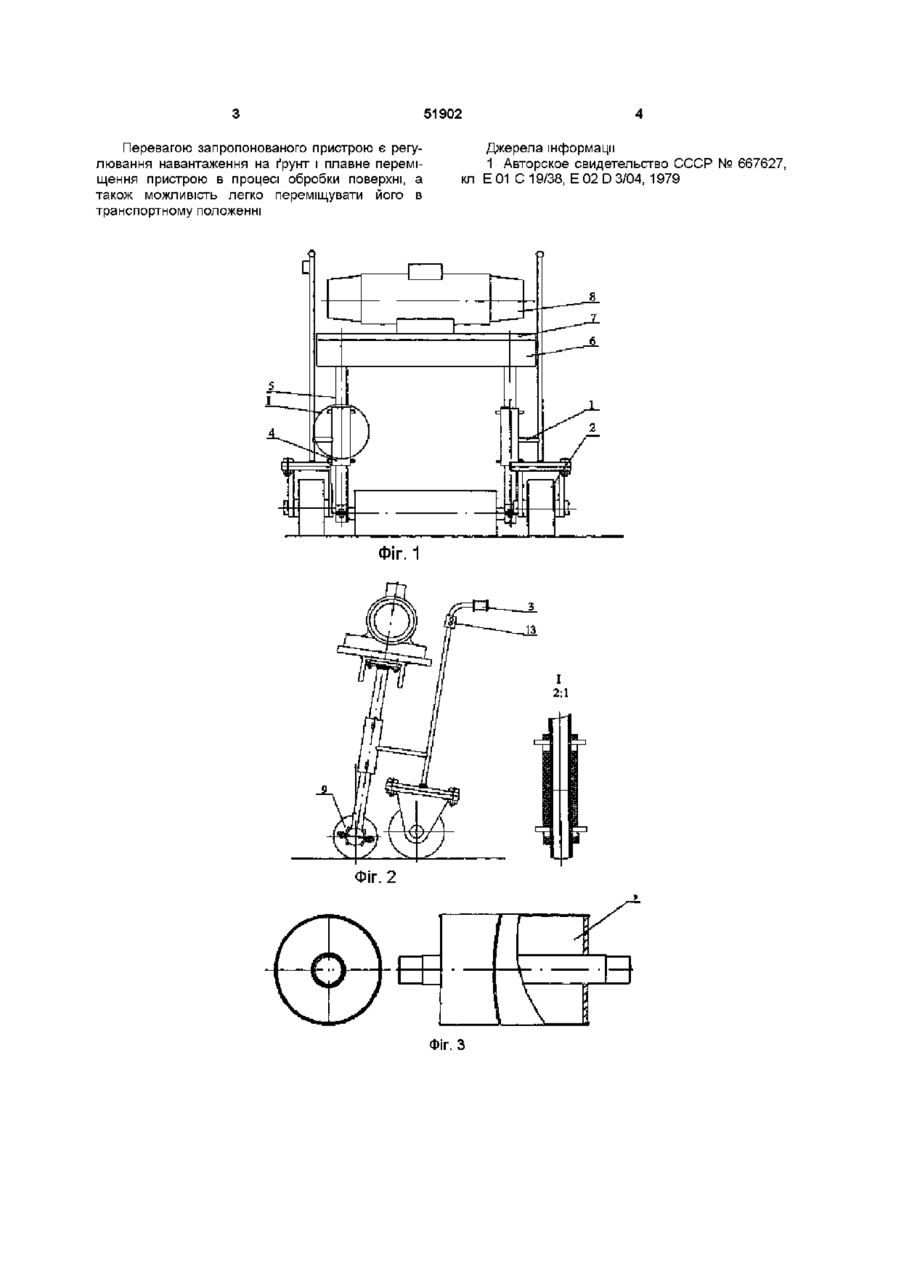

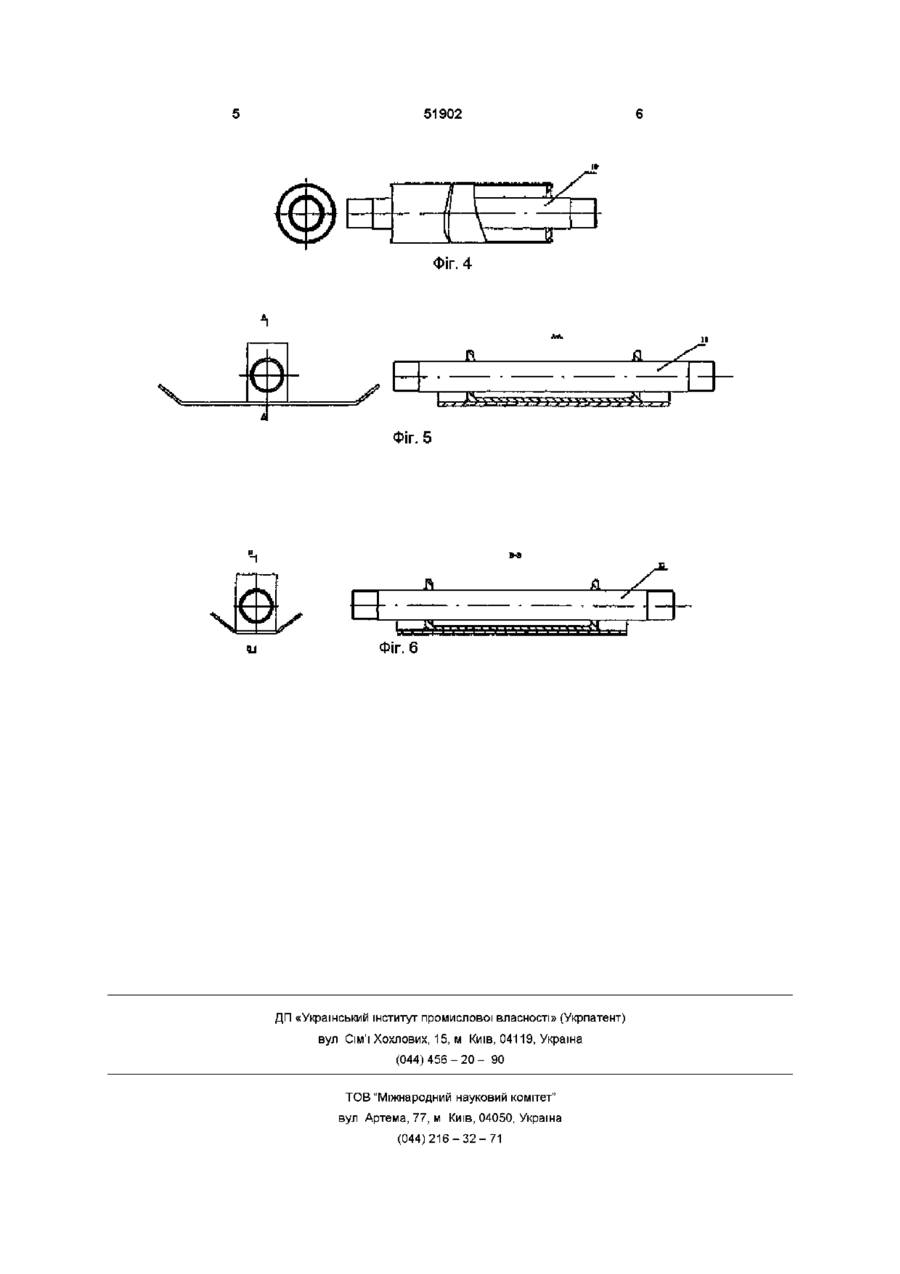

1 Пристрій для віброущільнення ґрунтів, який містить вібратор, раму з опорними колесами та рукоятки керування з пультом керування, який відрізняється тим, що рама містить трубчаті напрямні, в яких встановлені і вільно рухаються дві розрізні трубчаті опори, з'єднані в верхній частині жорстко між собою траверсою, до якої приварена плита з вібратором, а в нижній частині закріплений один з робочих органів, при цьому вібратор діє на робочий орган через трубчаті опори шляхом нанесення мікроударів з частотою обертання дисбалансів вібратора 2 Пристрій по п 1, який відрізняється тим, що тиск на ґрунт регулюється, в залежності від його характеристик, заміною робочих органів і зміною кута нахилу рами з допомогою рукояток Винахід відноситься до пристроїв, що використовуються в галузі дорожнього будівництва - до машин для ущільнення ґрунтів, гравійного покриття та інших подібних цілей Відомий пристрій [1], який включає в себе ущільнюючу плиту, віброблок, з'єднаний з плитою шарнірними пальцями На віброблоці встановлена рамна рукоятка Недоліком цього пристрою є те, що він в процесі роботи не здатний поступово переміщуватись після ущільнення, а також ним не можливо регулювати питомий тиск на поверхню, що ущільнюється В основу винаходу, що пропонується, поставлена задача створення рухомого пристрою, здатного за допомогою двох опорних коліс поступово переміщуватись по мірі ущільнення ґрунту і, при цьому, регулювати питомий тиск на поверхню, що ущільнюється Крім цього, для обробки різних ґрунтів, а також в залежності від технологічної операції, що виконується, форма робочого органа може бути змінена Поставлена задача вирішується за рахунок того, що при ЗМІНІ кута нахилу рами з рукоятками, навантаження на робочий орган, а отже і тиск на ґрунт, змінюється від нуля до максимального Площа контакту з поверхнею, що обробляється, регулюється шляхом зміни робочих органів, які додаються до даного пристрою На фіг 1 (вид спереду), на фіг 2 (вид збоку) зображений пристрій, що пропонується На фіг 3 - 6 зображені робочі органи, які, в залежності від технологічної операції/ використовуються при обробці ґрунтів різних характеристик Пристрій має раму 1, на якій закріплені опорні колеса 2 з рукоятками керування З В направляючих рами 1 встановлені і вільно рухаються дві розрізні трубчаті опори 4 і 5, з'єднанні в верхній частині жорстко між собою траверсою 6, до якої приварена плита 7, до якої жорстко кріпиться вібратор 8, а в нижній частині кріпиться один з робочих органів 9, 10, 11, 12 На одній з рукояток встановлений пульт керування 13 Пристрій працює наступним чином З транспортного положення (при нахилі рукояток на кут 15 20° відносно вертикалі) шляхом зменшення кута нахилу рукояток керування З, один з робочих органів входить в контакт з поверхнею ґрунту, що обробляється В цей час проводиться запуск в роботу вібратора 6 По мірі зменшення кута нахилу, навантаження на робочий орган збільшується За рахунок навантаження і вібрації робочий орган ущільнює ґрунт, а при поступовому переміщенні пристрою назад, при збільшенні навантаження на колеса 2, оброблює необхідну площу В залежності від категорії ґрунту, а також від технологічної операції, що виконується, вибирається і легко змінюється форма і маса робочого органа круглого барабана (малого або великого діаметра) або плоскої плити (меншої або більшої довжини) (див фігЗ) о ю 51902 Перевагою запропонованого пристрою є регулювання навантаження на ґрунт і плавне переміщення пристрою в процесі обробки поверхні, а також можливість легко переміщувати його в транспортному положенні Джерела інформації 1 Авторское свидетельство СССР № 667627, кл Е 01 С 19/38, Е 02 D 3/04, 1979 ФІГ. 1 Фіг. 2 Фіг. З 51902 ФІГ. 4 ФІГ. 5 У Г*1 1 1 1 1 1 1 1 1 L L L 1 1 1 1 1 L I iM Фіг. 6 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 t
