Взрихлювач грунтів

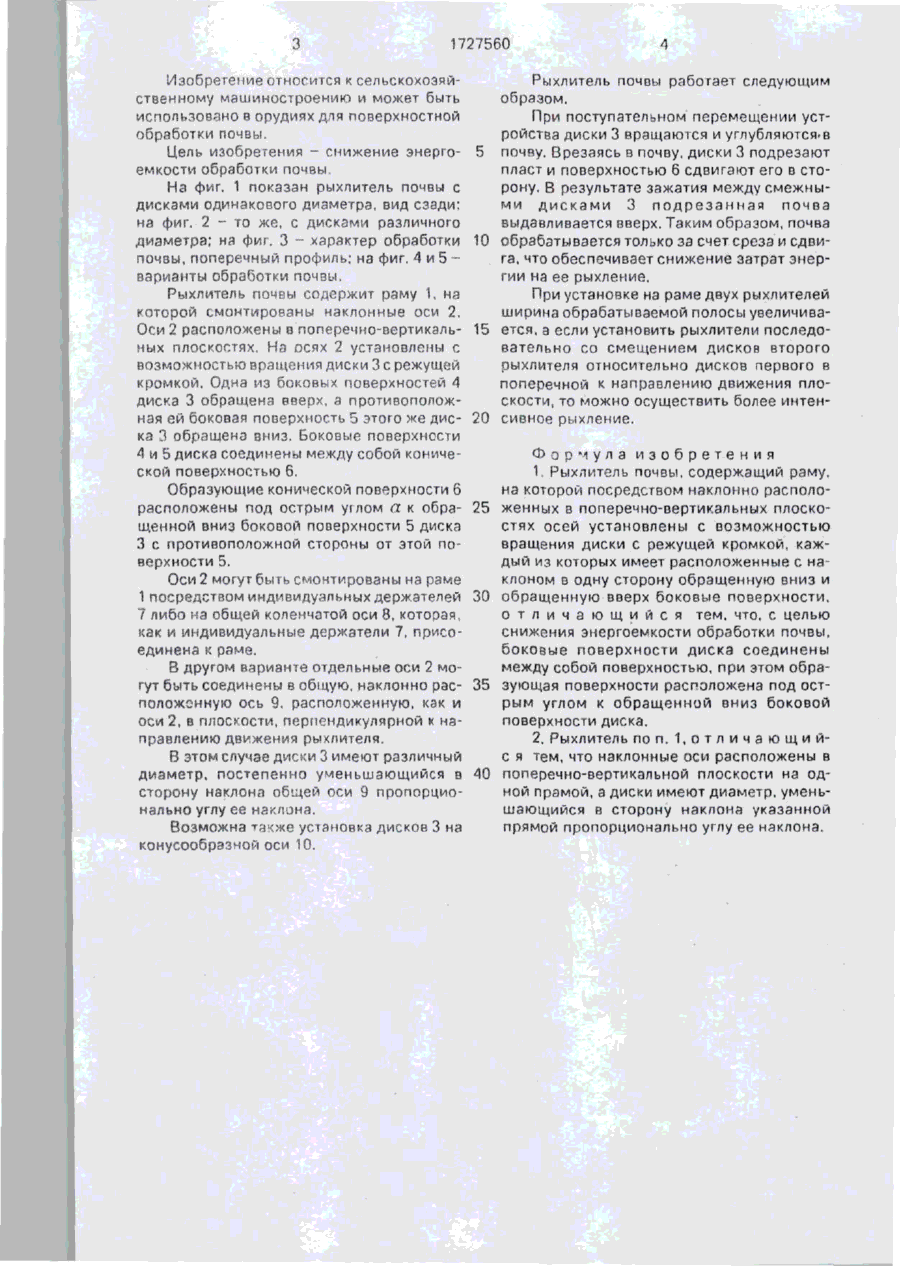

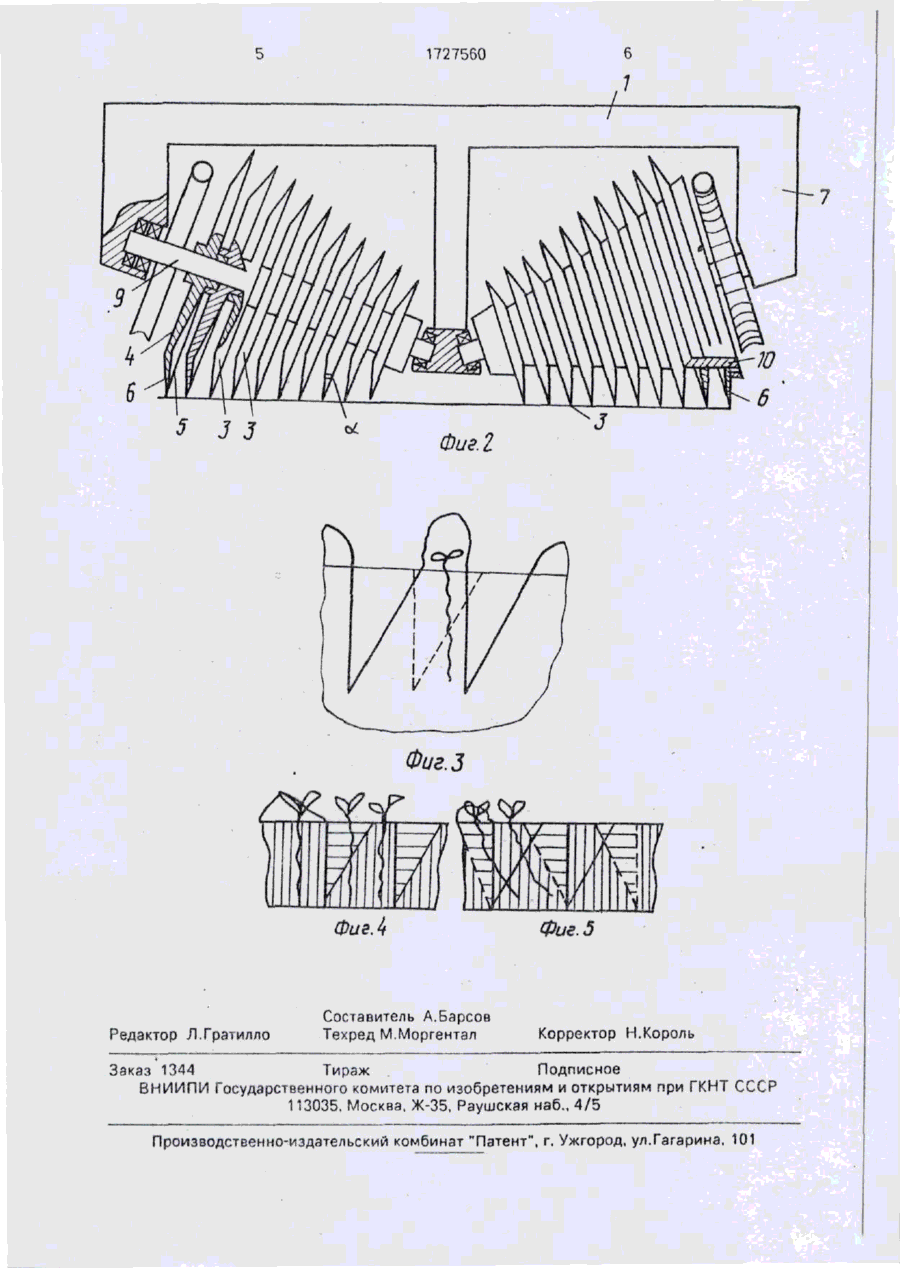

Использование: в сельскохозяйственном машиностроении, а именно в орудиях для поверхностной обработки почвы Сущность изобретения1 рыхлитель содержит ра Фигі му 1, на которой смонтированы наклонные оси 2. Каждая ось 2 расположена в поперечно-вертикальной плоскости. На каждой оси 2 установлен с возможностью вращения диск 3. Диск 3 имеет боковые поверхности 4 и 5, между которыми расположена коническая поверхность 6. Образующая поверхности 6 расположена под острым углом к обращенной вниз боковой поверхности 5 диска З В процессе перемещения конические поверхности 5 дисков 3 сдвигают почву и выдавливают ее вверх. 1 з.п. ф-лы. 5 ил. 1727560 Изобретение относится к сельскохозяйственному машиностроению и может быть использовано в орудиях для поверхностной обработки почвы. Цель изобретения - снижение энерго- 5 емкости обработки почвы. На фиг. 1 показан рыхлитель почвы с дисками одинакового диаметра, вид сзади: на фиг. 2 - то же, с дисками различного диаметра; на фиг, 3 - характер обработки 10 почвы, поперечный профиль; на фиг. 4 и 5 варианты обработки почвы. Рыхлитель почвы содержит раму 1, на которой смонтированы наклонные оси 2. Оси 2 расположены в поперечно-вертикаль- 15 ных плоскостях. На осях 2 установлены с возможностью вращения диски 3 с режущей кромкой. Одна из боковых поверхностей 4 диска 3 обращена вверх, а противоположная ей боковая поверхность 5 этого же дис- 20 ка 3 обращена вниз. Боковые поверхности 4 и 5 диска соединены между собой конической поверхностью 6. Образующие конической поверхности 6 расположены под острым углом а к обра- 25 щенной вниз боковой поверхности 5 диска 3 с противоположной стороны от этой поверхности 5. Оси 2 могут быть смонтированы на раме 1 посредством индивидуальных держателей 30 7 либо на общей коленчатой оси 8, которая, как и индивидуальные держатели 7, присоединена к раме. В другом варианте отдельные оси 2 могут быть соединены в общую, наклонно рас- 35 положенную ось 9. расположенную, как и оси 2, в плоскости, перпендикулярной к направлению движения рыхлителя. В этом случае диски 3 имеют различный диаметр, постепенно уменьшающийся в 40 сторону наклона общей оси 9 пропорционально углу ее наклона. Возможна также установка дисков 3 на конусообразной оси 10. Рыхлитель почвы работает следующим образом. При поступательном перемещении устройства диски 3 вращаются и углубляются^ почву. Врезаясь в почву, диски 3 подрезают пласт и поверхностью б сдвигают его в сторону. В результате зажатия между смежными дисками 3 подрезанная почва выдавливается вверх. Таким образом, почва обрабатывается только за счет среза и сдвига, что обеспечивает снижение затрат энергии на ее рыхление. При установке на раме двух рыхлителей ширина обрабатываемой полосы увеличивается, а если установить рыхлители последовательно со смещением дисков второго рыхлителя относительно дисков первого в поперечной к направлению движения плоскости, то можно осуществить более интенсивное рыхление. Формула изобретения 1. Рыхлитель почвы, содержащий раму. на которой посредством наклонно расположенных в поперечно-вертикальных плоскостях осей установлены с возможностью вращения диски с режущей кромкой, каждый из которых имеет расположенные с наклоном в одну сторону обращенную вниз и обращенную вверх боковые поверхности, о т л и ч а ю щ и й с я тем, что, с целью снижения энергоемкости обработки почвы, боковые поверхности диска соединены между собой поверхностью, при этом образующая поверхности расположена под острым углом к обращенной вниз боковой поверхности диска. 2. Рыхлитель по п. 1, о т л и ч а ю щ и йс я тем, что наклонные оси расположены в поперечно-вертикальной плоскости на одной прамой, а диски имеют диаметр, уменьшающийся в сторону наклона указанной прямой пропорционально углу ее наклона. 1727560 7 Фиг. 2 f\ Фи г. 3 Фиг. 4 Редактор Л.Гратилло Составитель А.Барсов Техред М.Моргентал Фиг. 5 Корректор Н.Король Заказ 1344 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва, Ж-35, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
