Пристрій для аерування

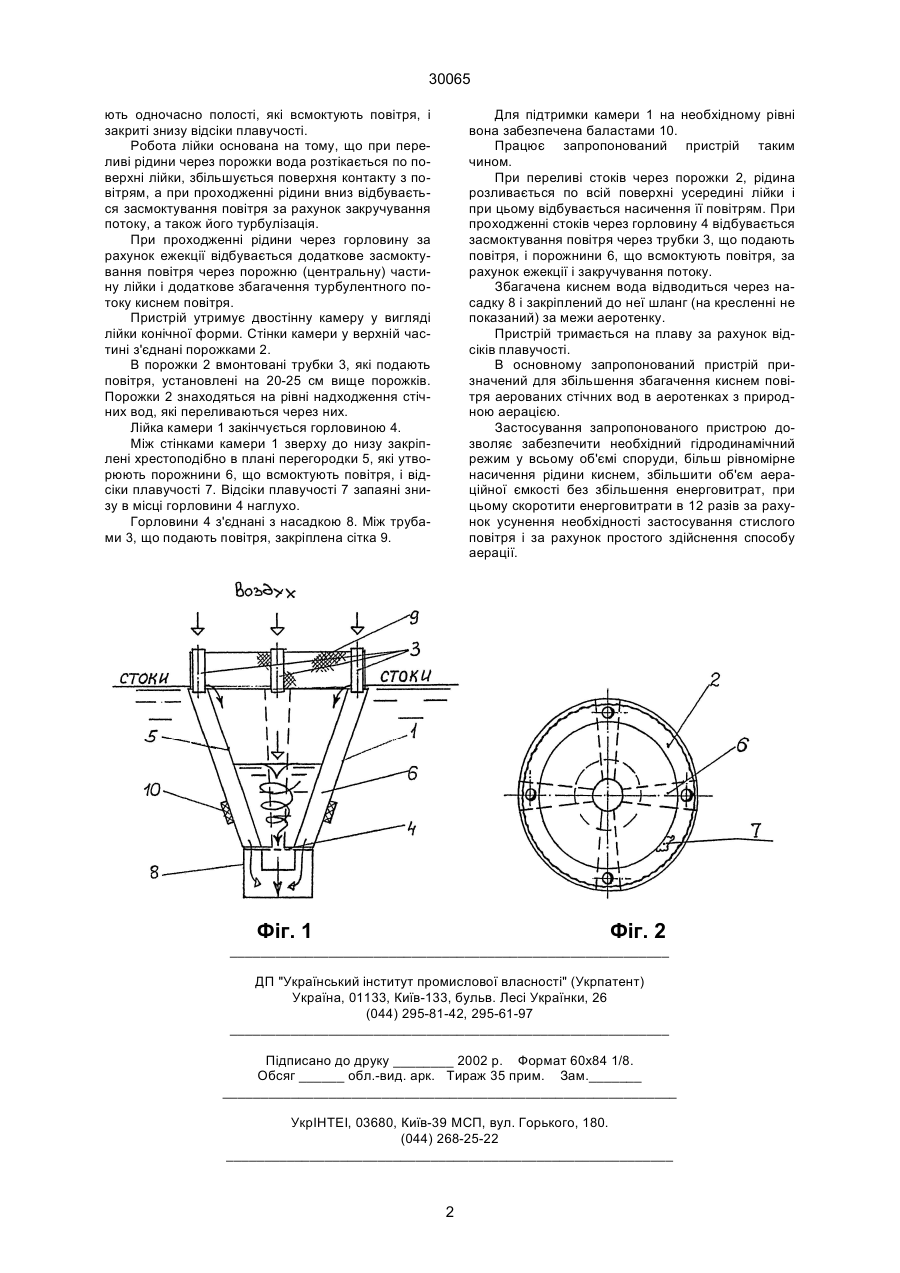

Пристрій для аерування, що має камеру, розташовану над поверхнею води, і повітроподавальні трубки, який відрізняється тим, що камера виконана конічної форми двостінчатою в вигляді лійки і її стінки в верхній частині з'єднані суцільним порожком, в який вмонтовані повітроподавальні трубки, розташовані над порожком, при цьому між стінками камери на всю її довжину до лійки закріплені хрестоподібні перегородки, що утворюють одночасно повітровсмоктувальнi порожнини і закриті знизу стояки плавучості. (19) (21) 97126027 (22) 12.12.1997 (24) 15.11.2000 (33) UA (46) 15.11.2000, Бюл. № 6, 2000 р. (72) Омельченко Олександр Феодосійович, Коваленко Валерій Олексійович, Дейніченко Михайло Іванович, Заїка Євгеній Петрович, Баландін Євгеній Михайлович, Гандзюк Василь Семенович (73) УКРАЇНСЬКЕ ДЕРЖАВНО-КООПЕРАТИВНЕ, ПРОЕКТНО-ВИШУКУВАЛЬНЕ І НАУКОВО-ДОСЛІДНЕ ОБ'ЄДНАННЯ "УКРНДІАГРОПРОЕКТ" 30065 ють одночасно полості, які всмоктують повітря, і закриті знизу відсіки плавучості. Робота лійки основана на тому, що при переливі рідини через порожки вода розтікається по поверхні лійки, збільшується поверхня контакту з повітрям, а при проходженні рідини вниз відбувається засмоктування повітря за рахунок закручування потоку, а також його турбулізація. При проходженні рідини через горловину за рахунок ежекції відбувається додаткове засмоктування повітря через порожню (центральну) частину лійки і додаткове збагачення турбулентного потоку киснем повітря. Пристрій утримує двостінну камеру у вигляді лійки конічної форми. Стінки камери у верхній частині з'єднані порожками 2. В порожки 2 вмонтовані трубки 3, які подають повітря, установлені на 20-25 см вище порожків. Порожки 2 знаходяться на рівні надходження стічних вод, які переливаються через них. Лійка камери 1 закінчується горловиною 4. Між стінками камери 1 зверху до низу закріплені хрестоподібно в плані перегородки 5, які утворюють порожнини 6, що всмоктують повітря, і відсіки плавучості 7. Відсіки плавучості 7 запаяні знизу в місці горловини 4 наглухо. Горловини 4 з'єднані з насадкою 8. Між трубами 3, що подають повітря, закріплена сітка 9. Для підтримки камери 1 на необхідному рівні вона забезпечена баластами 10. Працює запропонований пристрій таким чином. При переливі стоків через порожки 2, рідина розливається по всій поверхні усередині лійки і при цьому відбувається насичення її повітрям. При проходженні стоків через горловину 4 відбувається засмоктування повітря через трубки 3, що подають повітря, і порожнини 6, що всмоктують повітря, за рахунок ежекції і закручування потоку. Збагачена киснем вода відводиться через насадку 8 і закріплений до неї шланг (на кресленні не показаний) за межи аеротенку. Пристрій тримається на плаву за рахунок відсіків плавучості. В основному запропонований пристрій призначений для збільшення збагачення киснем повітря аерованих стічних вод в аеротенках з природною аерацією. Застосування запропонованого пристрою дозволяє забезпечити необхідний гідродинамічний режим у всьому об'ємі споруди, більш рівномірне насичення рідини киснем, збільшити об'єм аераційної ємкості без збільшення енерговитрат, при цьому скоротити енерговитрати в 12 разів за рахунок усунення необхідності застосування стислого повітря і за рахунок простого здійснення способу аерації. Фіг. 1 Фіг. 2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2002 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 35 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 2
