Водогрійний котел

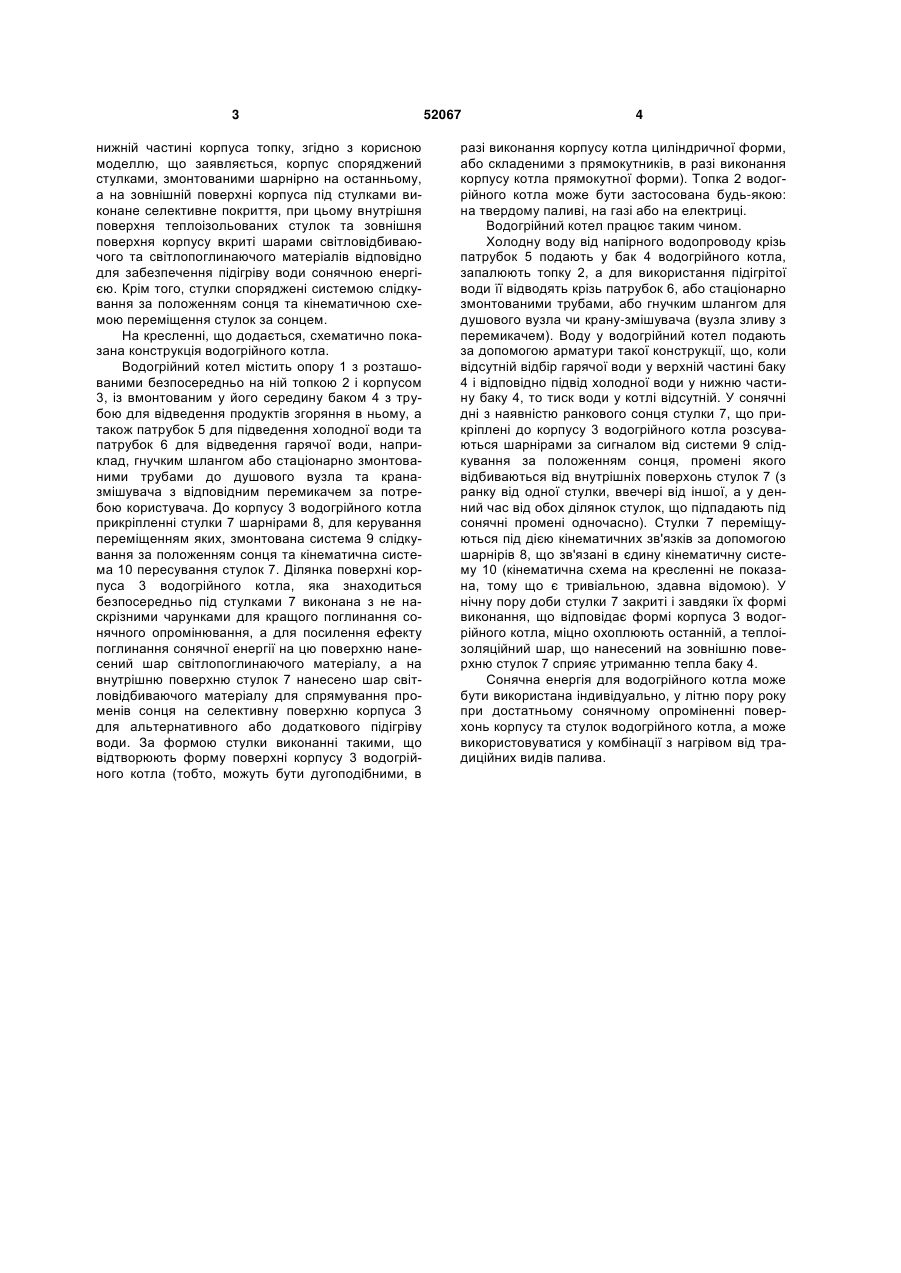

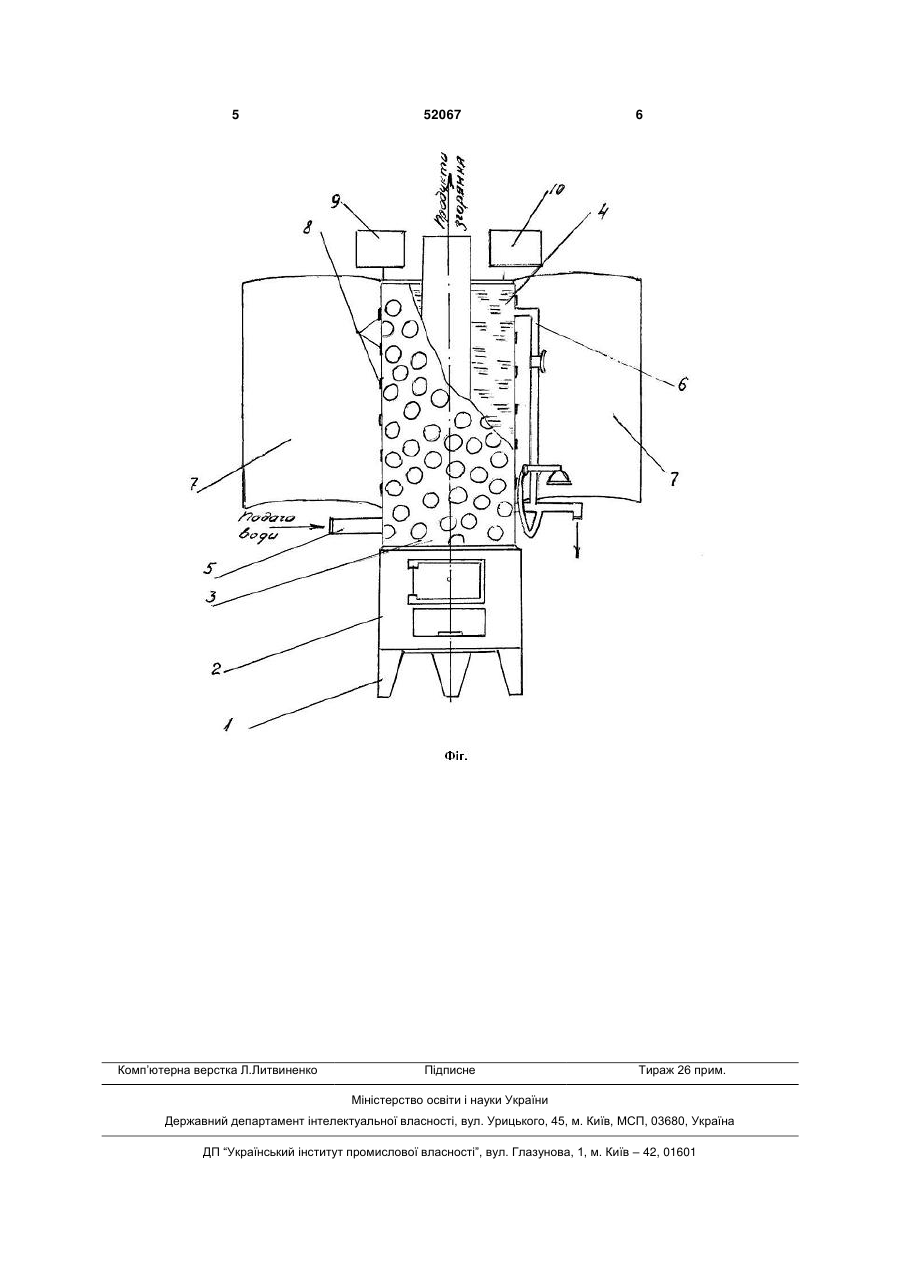

1. Водогрійний котел, що містить вертикально розміщений теплоізольований корпус з баком для води та трубою відведення продуктів згоряння у його середині, системи підводу води знизу та від 3 нижній частині корпуса топку, згідно з корисною моделлю, що заявляється, корпус споряджений стулками, змонтованими шарнірно на останньому, а на зовнішній поверхні корпуса під стулками виконане селективне покриття, при цьому внутрішня поверхня теплоізольованих стулок та зовнішня поверхня корпусу вкриті шарами світловідбиваючого та світлопоглинаючого матеріалів відповідно для забезпечення підігріву води сонячною енергією. Крім того, стулки споряджені системою слідкування за положенням сонця та кінематичною схемою переміщення стулок за сонцем. На кресленні, що додається, схематично показана конструкція водогрійного котла. Водогрійний котел містить опору 1 з розташованими безпосередньо на ній топкою 2 і корпусом 3, із вмонтованим у його середину баком 4 з трубою для відведення продуктів згоряння в ньому, а також патрубок 5 для підведення холодної води та патрубок 6 для відведення гарячої води, наприклад, гнучким шлангом або стаціонарно змонтованими трубами до душового вузла та краназмішувача з відповідним перемикачем за потребою користувача. До корпусу 3 водогрійного котла прикріпленні стулки 7 шарнірами 8, для керування переміщенням яких, змонтована система 9 слідкування за положенням сонця та кінематична система 10 пересування стулок 7. Ділянка поверхні корпуса 3 водогрійного котла, яка знаходиться безпосередньо під стулками 7 виконана з не наскрізними чарунками для кращого поглинання сонячного опромінювання, а для посилення ефекту поглинання сонячної енергії на цю поверхню нанесений шар світлопоглинаючого матеріалу, а на внутрішню поверхню стулок 7 нанесено шар світловідбиваючого матеріалу для спрямування променів сонця на селективну поверхню корпуса 3 для альтернативного або додаткового підігріву води. За формою стулки виконанні такими, що відтворюють форму поверхні корпусу 3 водогрійного котла (тобто, можуть бути дугоподібними, в 52067 4 разі виконання корпусу котла циліндричної форми, або складеними з прямокутників, в разі виконання корпусу котла прямокутної форми). Топка 2 водогрійного котла може бути застосована будь-якою: на твердому паливі, на газі або на електриці. Водогрійний котел працює таким чином. Холодну воду від напірного водопроводу крізь патрубок 5 подають у бак 4 водогрійного котла, запалюють топку 2, а для використання підігрітої води її відводять крізь патрубок 6, або стаціонарно змонтованими трубами, або гнучким шлангом для душового вузла чи крану-змішувача (вузла зливу з перемикачем). Воду у водогрійний котел подають за допомогою арматури такої конструкції, що, коли відсутній відбір гарячої води у верхній частині баку 4 і відповідно підвід холодної води у нижню частину баку 4, то тиск води у котлі відсутній. У сонячні дні з наявністю ранкового сонця стулки 7, що прикріплені до корпусу 3 водогрійного котла розсуваються шарнірами за сигналом від системи 9 слідкування за положенням сонця, промені якого відбиваються від внутрішніх поверхонь стулок 7 (з ранку від одної стулки, ввечері від іншої, а у денний час від обох ділянок стулок, що підпадають під сонячні промені одночасно). Стулки 7 переміщуються під дією кінематичних зв'язків за допомогою шарнірів 8, що зв'язані в єдину кінематичну систему 10 (кінематична схема на кресленні не показана, тому що є тривіальною, здавна відомою). У нічну пору доби стулки 7 закриті і завдяки їх формі виконання, що відповідає формі корпуса 3 водогрійного котла, міцно охоплюють останній, а теплоізоляційний шар, що нанесений на зовнішню поверхню стулок 7 сприяє утриманню тепла баку 4. Сонячна енергія для водогрійного котла може бути використана індивідуально, у літню пору року при достатньому сонячному опроміненні поверхонь корпусу та стулок водогрійного котла, а може використовуватися у комбінації з нагрівом від традиційних видів палива. 5 Комп’ютерна верстка Л.Литвиненко 52067 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
