Сушарка коробочок льону

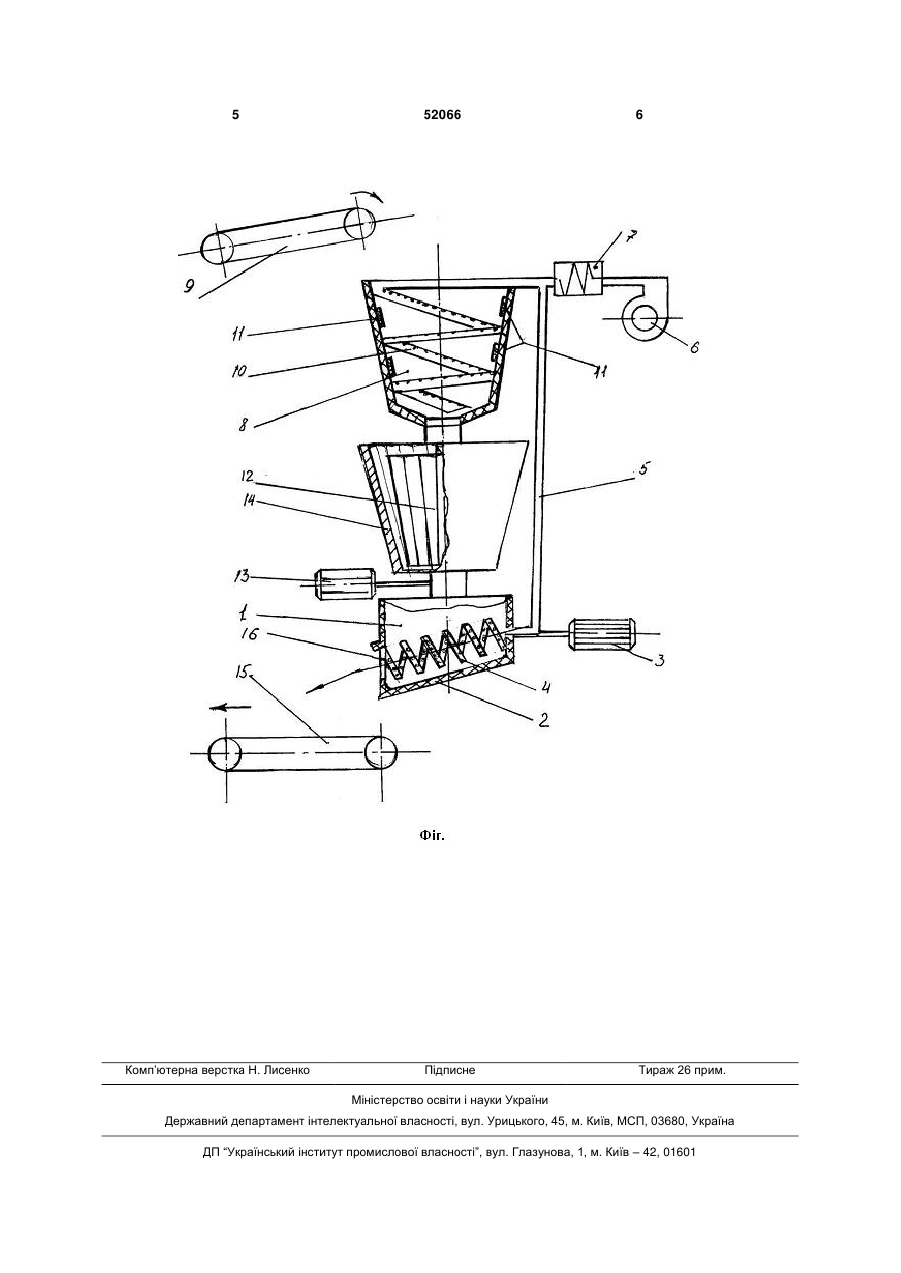

1. Сушарка коробочок льону, що містить вентилятор, джерело тепла та сушильну камеру, обладнану вивантажувальним вікном і похилим днищем, над яким розміщено вивантажувальний пристрій, при цьому над сушильною камерою розташовані завантажувальний транспортер та пристрій для руйнування коробочок льону, яка відрізняється тим, що вивантажувальний пристрій 3 Крім того, розташування вивантажувального транспортера у зоні безпосередньої дії джерела тепла негативно впливає на привод транспортера, що призводить до утруднення його роботи або поломки. До того ж, взаєморозташування вивантажувального транспортера, перфорованого похилого днища та вентилятора з джерелом тепла зовсім не виключає потрапляння дрібного насіння на джерело тепла та вентилятор, що суттєво впливає на довговічність та надійність роботи сушарки. Завданням, на яке спрямована корисна модель, що заявляється, є підвищення якості сушіння та надійності роботи, а також зменшення енерговитрат сушарки, шляхом зміни її конструкції. Поставлене завдання вирішується таким чином. У відомій сушарці коробочок льону, що містить вентилятор, джерело тепла та сушильну камеру, обладнану вивантажувальним вікном і похилим днищем, над яким розміщена вивантажувальний пристрій, при цьому, над сушильною камерою розташовані завантажувальний транспортер та пристрій для руйнування коробочок льону, згідно з корисною моделлю, що заявляється, вивантажувальний пристрій виконаний у вигляді пустотілого перфорованого шнеку, а сушарка споряджена додатковою сушильною камерою з гвинтоподібною перфорованою у верхній частині трубою, при цьому пристрій для руйнування коробочок льону встановлений між додатковою та основною сушильними камерами і виконаний у вигляді зубчастих конічних коаксіальних стаканів, внутрішній з яких змонтований з можливістю обертання, а у днищі зовнішнього стакана передбачено вивантажувальний отвір. Крім того, зовнішні поверхні основної та додаткової сушильних камер виконані із світло- (тепло-) поглинаючого селективного матеріалу, а на внутрішніх стінках додаткової камери встановлені знімні вологопоглиначі, при цьому корпус цієї камери виконаний рознімним або розсувним. На кресленні, що додається, схематично зображена сушарка коробочок льону. Сушарка коробочок льону, містить сушильну камеру 1, із жолобчастим похилим днищем 2, над яким якого розміщено, з можливістю обертання від приводу 3 перфорований пустотілий шнек 4, під'єднаний повітропроводом 5 до джерела 6 подачі повітря (вентилятора). Вентилятор 6 споряджено нагрівачем 7 повітря та з'єднаний одним з рукавів повітропроводів 5 з додатковою сушильною камерою 8 над якою розміщений подавальний транспортер 9 та в середині якої встановлена гвинтоподібна труба 10 з отворами (перфорацією) у її верхній частині по всій довжині труби для відводу зайвої вологи. На внутрішніх стінках додаткової камери 8 змонтовані знімні вологопоглиначі 11. Для забезпечення доступу до вологопоглиначів з метою їх заміни корпус додаткової сушильної камери 8 виконаний рознімним або розсувним з ущільненням по периметру роз'єму. Між сушильною камерою 1 та додатковою сушильною камерою 8 52066 4 встановлено пристрій для руйнування коробочок льону, які утворено двома коаксіально розміщеними конічними зубчастими стаканами. При цьому внутрішній стакан 12 споряджений зубцями на його зовнішній стінці та змонтований з можливістю реверсивного обертання від привода 13, а зовнішній стакан 14 споряджений зубцями на внутрішній його стінці. У днищі зовнішнього стакану виконаний отвір. Під сушильною камерою 1 розташовані вивантажувальний транспортер 15, на який продукти сушіння потрапляють крізь вивантажувальне вікно 16. Сушарка коробочок льону працює наступним чином. Коробочки льону подавальним транспортером 9 завантажують у гвинтоподібну трубу 10 додаткової сушильної камери 8. Попередньо вмикають вентилятор 6 та нагрівач повітря 7 і крізь повітропроводи 5 подають повітря у гвинтову трубу 10 та пустотілий перфорований шнек 4. Одночасно вмикають приводи 3 та 13 для надання обертального руху шнеку 4 (приводом 3) та внутрішньому конічному зубчатому стакану 12 (приводом 13). Коробочки льону, рухаючись по гвинтовій трубі 10 підсушуються повітрям, а зайва волога з них поглинається вологопоглиначами 11, які розташовані вздовж траєкторії труби на внутрішніх стінках додаткової сушильної камери 8. Вологопоглиначі 11 є знімними для можливості заміни в них вологопоглинаючої речовини. На верхній частині труби 10, яку обирають переважно коробчастого профілю виконані отвори для виводу зайвої вологи від коробочок. Днище та боковини труби є суцільними, що виключає втрату коробочок при їхньому русі. Підсушені коробочки потрапляють у руйнуючий їх пристрій, проходячи між стінками коаксіально встановлених зубчастих конічних стаканів 12, 14. Зазор між конічними поверхням зменшуються з верху до низу для того, щоб не зважаючи на різні розміри коробочок всі вони були розчавлені конічними зубчатими поверхнями. При обертанні внутрішнього стакану 13. Руйнування підсушених (а тому більш ламких) коробочок здійснюється без зайвих зусиль та є надійним завдяки великій площі конічних поверхонь та попередньої обробки сушінням зруйновані коробочки льону та вільне насіння у сушильній камері 1 перфорованим шнеком 3 з теплим повітрям, яке виходить крізь отвори переміщується та спрямовуються до вивантажувального вікна 16 сушильної камерні і на останнє виводяться на подальшу переробку вивантажувальним транспортером 15. Виконання зовнішніх поверхонь сушильних камер селективними вкритими світло- тепло-) поглинаючим матеріалом надає можливість використовувати додатково сонячну енергію для відмови або зменшення використання енергії від нагрівача повітря 7. Таким чином, сушарка коробочок льону суттєво підвищує якість сушіння та надійність роботи і забезпечує можливість зменшення енерговитрат. 5 Комп’ютерна верстка Н. Лиcенко 52066 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
