Шнековий теплообмінник з проміжним кремнієорганічним охолодженням
Номер патенту: 52068
Опубліковано: 10.08.2010
Автори: Петренко Олена Володимирівна, Білецький Едуард Володимирович
Формула / Реферат
Шнековий теплообмінник з проміжним охолодженням, що являє собою конструкцію "труба в трубі" зі шнеком усередині, в кільцевому просторі між трубами тече проміжний холодоносій, який відрізняється тим, що як проміжний холодоносій використовується кремнієорганічна рідина.
Текст

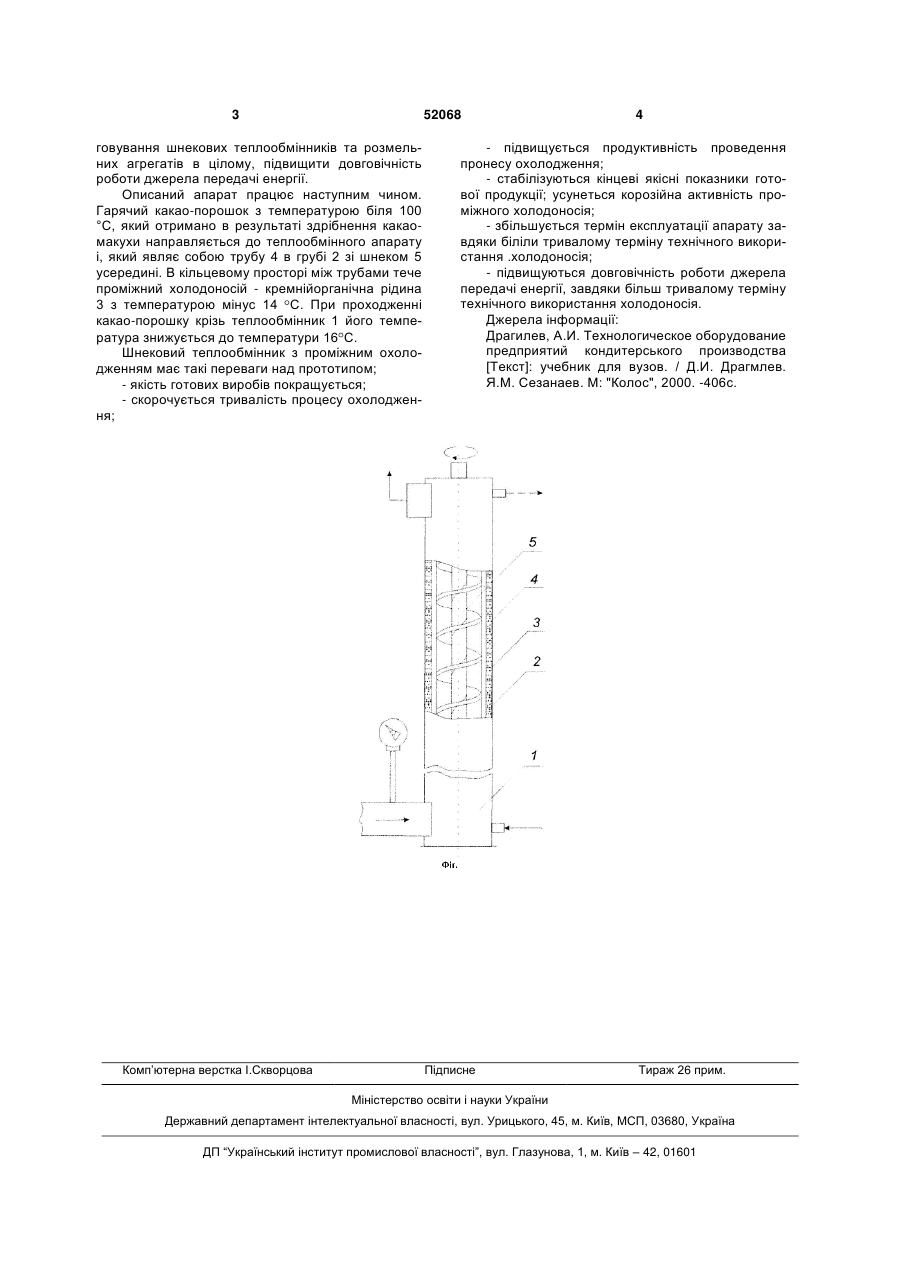

Шнековий теплообмінник з проміжним охолодженням, що являє собою конструкцію "труба в трубі" зі шнеком усередині, в кільцевому просторі між трубами тече проміжний холодоносій, який відрізняється тим, що як проміжний холодоносій використовується кремнієорганічна рідина. (19) (21) u201002054 (22) 25.02.2010 (24) 10.08.2010 (46) 10.08.2010, Бюл.№ 15, 2010 р. (72) ПЕТРЕНКО ОЛЕНА ВОЛОДИМИРІВНА, БІЛЕЦЬКИЙ ЕДУАРД ВОЛОДИМИРОВИЧ (73) ХАРКІВСЬКИЙ ДЕРЖАВНИЙ УНІВЕРСИТЕТ ХАРЧУВАННЯ ТА ТОРГІВЛІ, ХАРКІВСЬКИЙ ТОРГОВЕЛЬНО-ЕКОНОМІЧНИЙ ІНСТИТУТ КНТЕУ 3 52068 говування шнекових теплообмінників та розмельних агрегатів в цілому, підвищити довговічність роботи джерела передачі енергії. Описаний апарат працює наступним чином. Гарячий какао-порошок з температурою біля 100 °С, який отримано в результаті здрібнення какаомакухи направляється до теплообмінного апарату і, який являє собою трубу 4 в грубі 2 зі шнеком 5 усередині. В кільцевому просторі між трубами тече проміжний холодоносій - кремнійорганічна рідина 3 з температурою мінус 14 С. При проходженні какао-порошку крізь теплообмінник 1 його температура знижується до температури 16 С. Шнековий теплообмінник з проміжним охолодженням має такі переваги над прототипом; - якість готових виробів покращується; - скорочується тривалість процесу охолодження; Комп’ютерна верстка І.Скворцова 4 - підвищується продуктивність проведення пронесу охолодження; - стабілізуються кінцеві якісні показники готової продукції; усунеться корозійна активність проміжного холодоносія; - збільшується термін експлуатації апарату завдяки біліли тривалому терміну технічного використання .холодоносія; - підвищуються довговічність роботи джерела передачі енергії, завдяки більш тривалому терміну технічного використання холодоносія. Джерела інформації: Драгилев, А.И. Технологическое оборудование предприятий кондитерського производства [Текст]: учебник для вузов. / Д.И. Драгмлев. Я.М. Сезанаев. М: "Колос", 2000. -406с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюScrew heat exchanger with intermediate organosilicon cooling
Автори англійськоюPetrenko Olena Volodymyrivna, Biletskyi Eduard Volodymyrovych
Назва патенту російськоюШнековый теплообменник с промежуточным кремнийорганическим охлаждением
Автори російськоюПетренко Елена Владимировна, Билецкий Эдуард Владимирович
МПК / Мітки
МПК: F28D 21/00, F28D 1/00
Мітки: кремнієорганічним, проміжним, шнековий, теплообмінник, охолодженням
