Комбінований очисник вороху коренеплодів

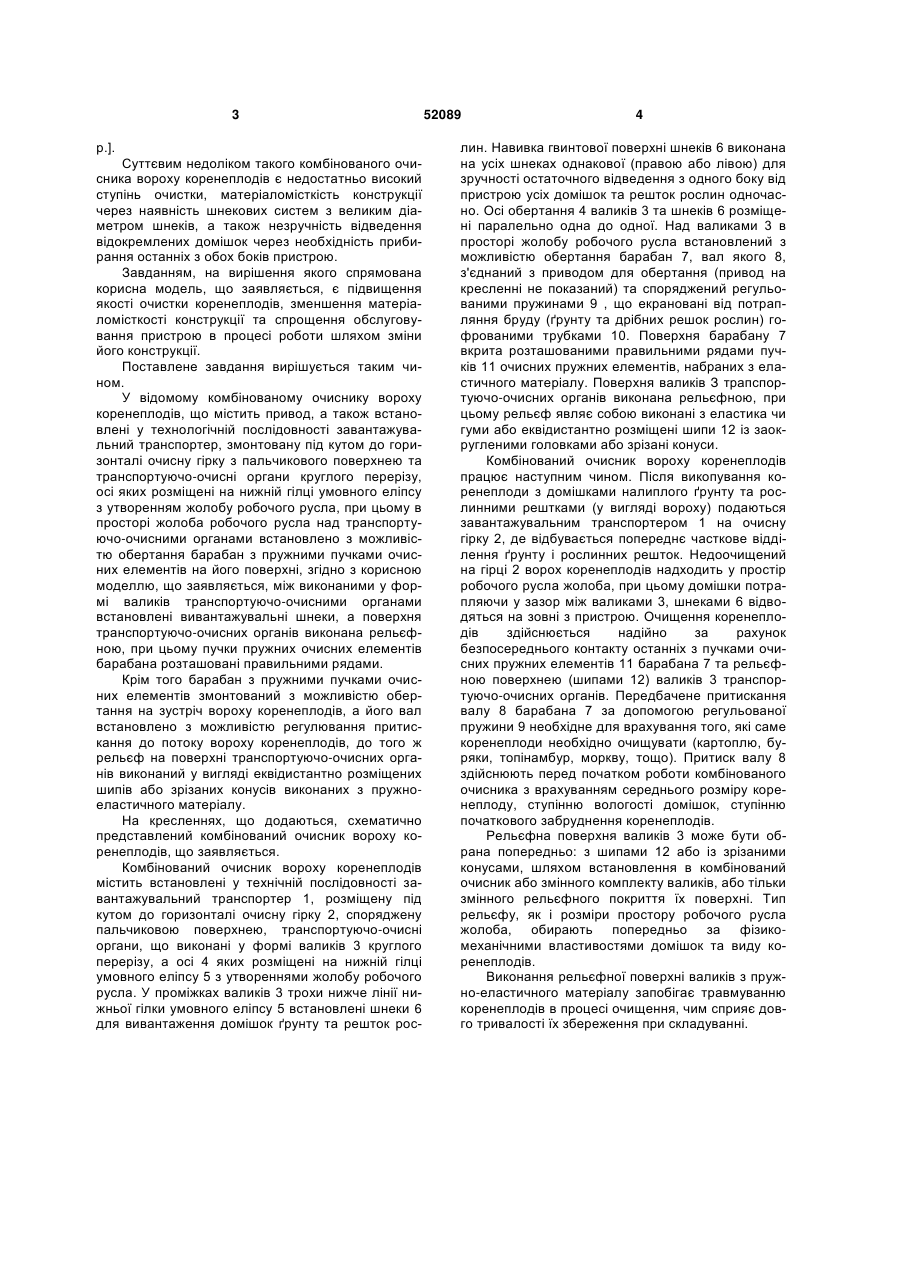

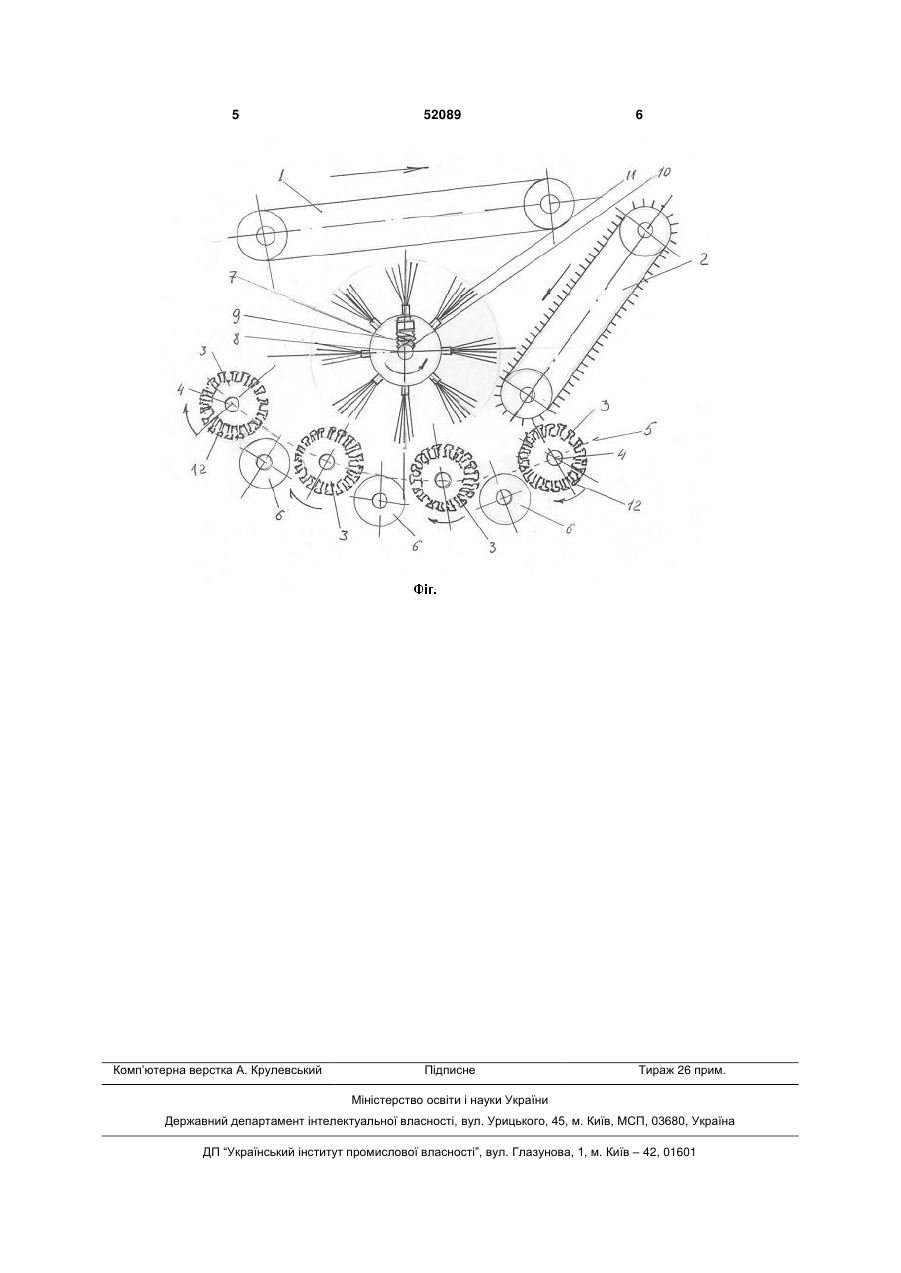

1. Комбінований очисник вороху коренеплодів, що містить привод, а також встановлені у технологічній послідовності завантажувальний транспортер, змонтовану під кутом до горизонталі очисну гірку з пальчиковою поверхнею та транспортуючоочисні органи круглого перерізу, осі яких розміщені на нижній гілці умовного еліпса з утворенням жолоба робочого русла, при цьому в просторі жолоба робочого русла над транспортуючо-очисними органами встановлено з можливістю обертання барабан з пружними пучками очисних елементів на 3 р.]. Суттєвим недоліком такого комбінованого очисника вороху коренеплодів є недостатньо високий ступінь очистки, матеріаломісткість конструкції через наявність шнекових систем з великим діаметром шнеків, а також незручність відведення відокремлених домішок через необхідність прибирання останніх з обох боків пристрою. Завданням, на вирішення якого спрямована корисна модель, що заявляється, є підвищення якості очистки коренеплодів, зменшення матеріаломісткості конструкції та спрощення обслуговування пристрою в процесі роботи шляхом зміни його конструкції. Поставлене завдання вирішується таким чином. У відомому комбінованому очиснику вороху коренеплодів, що містить привод, а також встановлені у технологічній послідовності завантажувальний транспортер, змонтовану під кутом до горизонталі очисну гірку з пальчикового поверхнею та транспортуючо-очисні органи круглого перерізу, осі яких розміщені на нижній гілці умовного еліпсу з утворенням жолобу робочого русла, при цьому в просторі жолоба робочого русла над транспортуючо-очисними органами встановлено з можливістю обертання барабан з пружними пучками очисних елементів на його поверхні, згідно з корисною моделлю, що заявляється, між виконаними у формі валиків транспортуючо-очисними органами встановлені вивантажувальні шнеки, а поверхня транспортуючо-очисних органів виконана рельєфною, при цьому пучки пружних очисних елементів барабана розташовані правильними рядами. Крім того барабан з пружними пучками очисних елементів змонтований з можливістю обертання на зустріч вороху коренеплодів, а його вал встановлено з можливістю регулювання притискання до потоку вороху коренеплодів, до того ж рельєф на поверхні транспортуючо-очисних органів виконаний у вигляді еквідистантно розміщених шипів або зрізаних конусів виконаних з пружноеластичного матеріалу. На кресленнях, що додаються, схематично представлений комбінований очисник вороху коренеплодів, що заявляється. Комбінований очисник вороху коренеплодів містить встановлені у технічній послідовності завантажувальний транспортер 1, розміщену під кутом до горизонталі очисну гірку 2, споряджену пальчиковою поверхнею, транспортуючо-очисні органи, що виконані у формі валиків 3 круглого перерізу, а осі 4 яких розміщені на нижній гілці умовного еліпсу 5 з утвореннями жолобу робочого русла. У проміжках валиків 3 трохи нижче лінії нижньої гілки умовного еліпсу 5 встановлені шнеки 6 для вивантаження домішок ґрунту та решток рос 52089 4 лин. Навивка гвинтової поверхні шнеків 6 виконана на усіх шнеках однакової (правою або лівою) для зручності остаточного відведення з одного боку від пристрою усіх домішок та решток рослин одночасно. Осі обертання 4 валиків 3 та шнеків 6 розміщені паралельно одна до одної. Над валиками 3 в просторі жолобу робочого русла встановлений з можливістю обертання барабан 7, вал якого 8, з'єднаний з приводом для обертання (привод на кресленні не показаний) та споряджений регульованими пружинами 9 , що екрановані від потрапляння бруду (ґрунту та дрібних решок рослин) гофрованими трубками 10. Поверхня барабану 7 вкрита розташованими правильними рядами пучків 11 очисних пружних елементів, набраних з еластичного матеріалу. Поверхня валиків З трапспортуючо-очисних органів виконана рельєфною, при цьому рельєф являє собою виконані з еластика чи гуми або еквідистантно розміщені шипи 12 із заокругленими головками або зрізані конуси. Комбінований очисник вороху коренеплодів працює наступним чином. Після викопування коренеплоди з домішками налиплого ґрунту та рослинними рештками (у вигляді вороху) подаються завантажувальним транспортером 1 на очисну гірку 2, де відбувається попереднє часткове відділення ґрунту і рослинних решток. Недоочищений на гірці 2 ворох коренеплодів надходить у простір робочого русла жолоба, при цьому домішки потрапляючи у зазор між валиками 3, шнеками 6 відводяться на зовні з пристрою. Очищення коренеплодів здійснюється надійно за рахунок безпосереднього контакту останніх з пучками очисних пружних елементів 11 барабана 7 та рельєфною поверхнею (шипами 12) валиків 3 транспортуючо-очисних органів. Передбачене притискання валу 8 барабана 7 за допомогою регульованої пружини 9 необхідне для врахування того, які саме коренеплоди необхідно очищувати (картоплю, буряки, топінамбур, моркву, тощо). Притиск валу 8 здійснюють перед початком роботи комбінованого очисника з врахуванням середнього розміру коренеплоду, ступінню вологості домішок, ступінню початкового забруднення коренеплодів. Рельєфна поверхня валиків 3 може бути обрана попередньо: з шипами 12 або із зрізаними конусами, шляхом встановлення в комбінований очисник або змінного комплекту валиків, або тільки змінного рельєфного покриття їх поверхні. Тип рельєфу, як і розміри простору робочого русла жолоба, обирають попередньо за фізикомеханічними властивостями домішок та виду коренеплодів. Виконання рельєфної поверхні валиків з пружно-еластичного матеріалу запобігає травмуванню коренеплодів в процесі очищення, чим сприяє довго тривалості їх збереження при складуванні. 5 Комп’ютерна верстка А. Крулевський 52089 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
