Система контролю та керування технологічними процесами

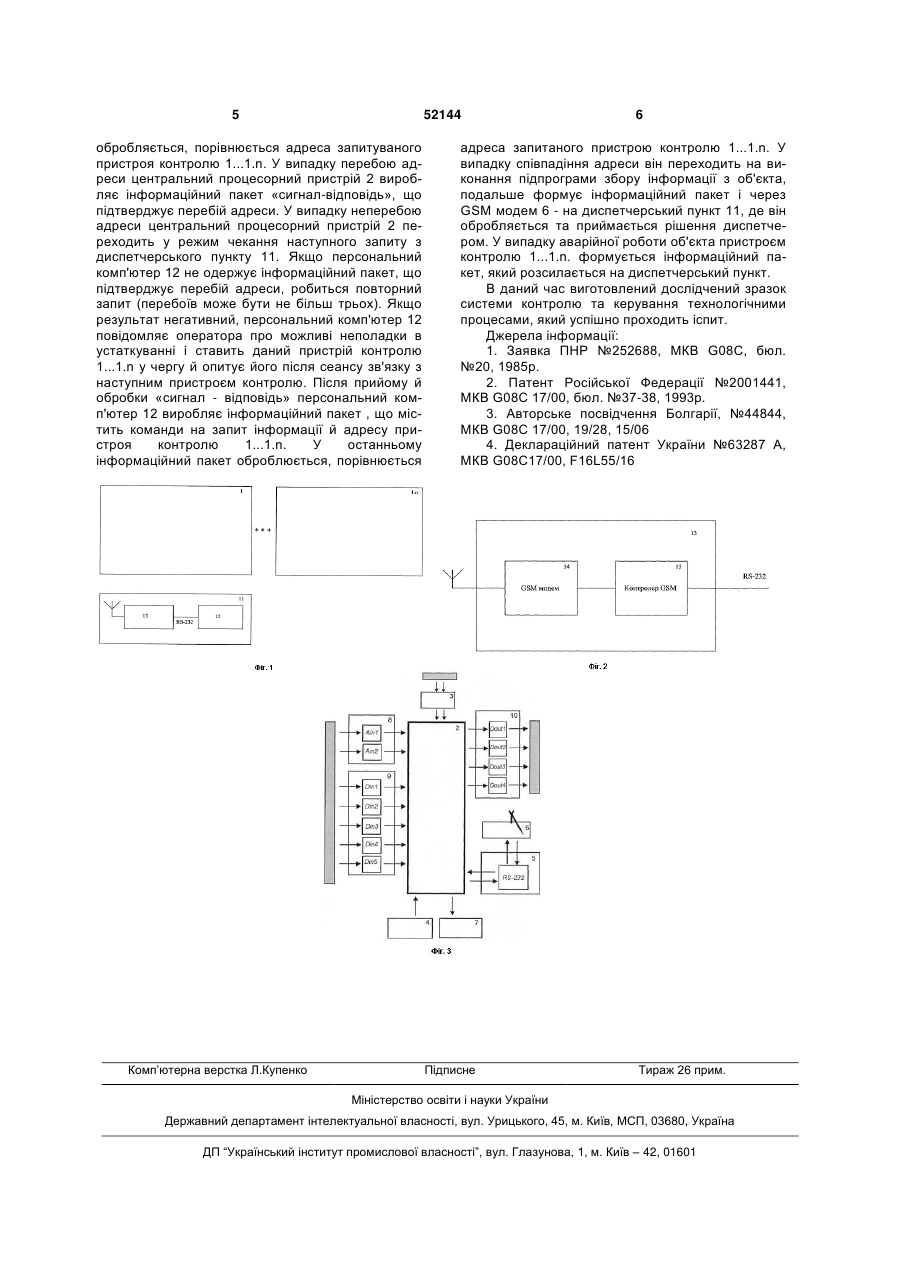

Система контролю та керування технологічними процесами, що складається з диспетчерського пункту, який містить модуль стільникового зв'язку, виконаний на модемі, та персональний комп'ютер, n віддалених модульних технологічних контролерів, складених із модуля стільникового зв'язку, виконаного на модемі, яка відрізняється тим, що до неї введені n пристроїв контролю, які містять центральний процесорний пристрій, пер 3 джерела живлення, і радіостанції. Центральний процесорний пристрій складається зі схеми перетворення TTL - рівнів у рівні інтерфейсу RS 232 і навпаки, підсилювача сигналу керування передавачем, входи яких підключені до модемів, а виходи - до мікроконтролера, приєднаного до виходів перетворювачів струму в напругу і до воринного джерела живлення. Модеми складаються із смугового фільтра, вхід якого увімкнутий до радіостанції, а вихід - до першого входу центрального процесорного пристрою через тригер Шмідта, схему фазового автопідстроювання частоти, первого фільтра низької частоти, другий тригер Шмідта і першу схему оптичної розв'язки, другого фільтра низької частоти, з'єднаного послідовно з цифро-аналоговим перетворювачем, генератором, керованим напругою, комутатором і другою схемою оптичної гальванічної розв'язки, і підключеного до другого входу центрального процесорного пристрою, імпульсний перетворювач напруги, кожний з виходів якого в залежності від напруги живлення пристроїв, що входять у модем, з'єднаний з останніми, а входом з'єднаний з радіостанцією, яка підключена також до виходу схеми керування передавачем, приєднаному через третю схему оптичної гальванічної розв'язки до третього входу центрального процесорного пристрою, пристрій комутації і контролю резервного живлення, акумуляторна батарея. Недоліком прототипу є недостатній об'єм інформації з контрольованих об’єктів, немає можливості її збільшення та обмежене розширення кількості контрольованих об'єктів. Задачею корисної моделі є підвищення надійності системи, забезпечення оперативної обробки інформації і її збереження з великої кількості контрольованих об'єктів, зниження трудомісткості. Поставлена задача виконується тим, що в систему контролю та керування технологічними процесами, що складається з диспетчерського пункту, який містить модуль сотового зв'язку, виконаний на модемі, та персональний комп'ютер, n віддалених модульних технологічних контролерів, складених із модуля сотового зв'язку, виконаного на модемі, введені n пристроїв контролю, що містять центральний процесорний пристрій, перший і другий входи якого підключені до блока живлення, третій вхід - до клавіатури, четвертий вхід та перший вихід через блок узгодження - до модуля сотового зв'язку, другий вихід - до блока індикації, п'ятий та шостий входи - до відповідних виходів блока вхідних аналогових сигналів, сьомий, восьмий, дев'ятий, десятий та одинадцятий входи - до відповідних виходів блока вхідних дискретних сигналів, третій, четвертий, п'ятий та шостий виходи до відповідних входів блока вихідних керуючих сигналів, причому входи блока вхідних аналогових сигналів та входи блока вхідних дискретних сигналів з'єднані із зовнішніми механізмами керування і датчиками, а на диспетчерському пункті до модуля сотового зв'язку введений контролер GSM, підключений до GSM модему, який через антенний вхід з'єднаний з модулем сотового зв'язку n пристроїв контролю. Введення у систему пристроїв контролю 1 52144 4 1.n, що містять центральний процесорний пристрій 2, перший і другий входи його підключені до блока живлення 3, третій вхід - до клавіатури 4, четвертий вхід та перший вихід через блок узгодження 5 до модуля сотового зв'язку 6, другий вихід - до блока індикації 7, п'ятий та шостий входи - до відповідних виходів блока вхідних аналогових сигналів 8, сьомий, восьмий, дев'ятий, десятий та одинадцятий входи - до відповідних виходів блока вхідних дискретних сигналів 9, третій, четвертий, п'ятий та шостий виходи - до відповідних входів блока вихідних керуючих сигналів 10, причому входи блока вхідних аналогових сигналів 9 та входи блока вхідних дискретних сигналів 10 з'єднані із зовнішніми механізмами керування і датчиками, та диспетчерського пункту 11, який містить персональний комп'ютер 12 і модуль сотового зв'язку 13, складений із з'єднаних між собою GSM модему 14 та контролера GSM 15, дало можливість підвищення надійності системи, забезпечення оперативної обробки інформації і її збереження, спрощення конструкції та зручності експлуатації. На Фіг.1 приведена схема системи контролю та керування технологічними процесами; на Фіг.2 - схема модуля сотового зв'язку (GSM модуль); на Фіг.3 - схема пристрою контролю. Система контролю та керування технологічними процесами складається з пристроїв контролю 1 - 1.n, що містять центральний процесорний пристрій 2, перший і другий входи його підключені до блока живлення 3, третій вхід - до клавіатури 4, четвертий вхід та перший вихід через блок узгодження 5 - до модуля сотового зв'язку 6, другий вихід - до блока індикації 7, п'ятий та шостий входи - до відповідних виходів блока вхідних аналогових сигналів 8, сьомий, восьмий, дев'ятий, десятий та одинадцятий входи - до відповідних виходів блока вхідних дискретних сигналів 9, третій, четвертий, п'ятий та шостий виходи - до відповідних входів блока вихідних керуючих сигналів 10, причому входи блока вхідних аналогових сигналів 9 та входи блока вхідних дискретних сигналів 10 з'єднані із зовнішніми механізмами керування і датчиками (на Фіг. не показані), та диспетчерського пункту 11, який містить персональний комп'ютер 12 і модуль сотового зв'язку 13, складений із з'єднаних між собою GSM модему 14 та контролеру GSM 15. Система контролю та керування технологічними процесами зібрана на покупних виробах. Працює система в такий спосіб. Система має два режими роботи ручний - допоміжний і автоматичний - основний. В автоматичному режимі персональний комп'ютер 12 диспетчерського пункта 11 періодично посилає інформаційний пакет, що несе в собі службову інформацію, з адресою пристрою контролю 1...1n. Інформаційний пакет надходить у модуль сотового зв'язку 13, де за допомогою GSM модема 14 і контролера GSM 15 перетворюється для подальшої передачі по радіоканалу GSM та подальшого прийому GSM модемом 6 пристроїв контролю 1..1n. GSM модем 6 приймає сигнал і передає його через блок узгодження 7 на центральний процесорний пристрій 2. У останньому інформаційний пакет 5 52144 обробляється, порівнюється адреса запитуваного пристроя контролю 1...1.n. У випадку перебою адреси центральний процесорний пристрій 2 виробляє інформаційний пакет «сигнал-відповідь», що підтверджує перебій адреси. У випадку неперебою адреси центральний процесорний пристрій 2 переходить у режим чекання наступного запиту з диспетчерського пункту 11. Якщо персональний комп'ютер 12 не одержує інформаційний пакет, що підтверджує перебій адреси, робиться повторний запит (перебоїв може бути не більш трьох). Якщо результат негативний, персональний комп'ютер 12 повідомляє оператора про можливі неполадки в устаткуванні і ставить даний пристрій контролю 1...1.n у чергу й опитує його після сеансу зв'язку з наступним пристроєм контролю. Після прийому й обробки «сигнал - відповідь» персональний комп'ютер 12 виробляє інформаційний пакет , що містить команди на запит інформації й адресу пристроя контролю 1...1.n. У останньому інформаційний пакет оброблюється, порівнюється Комп’ютерна верстка Л.Купенко 6 адреса запитаного пристрою контролю 1...1.n. У випадку співпадіння адреси він переходить на виконання підпрограми збору інформації з об'єкта, подальше формує інформаційний пакет і через GSM модем 6 - на диспетчерський пункт 11, де він обробляється та приймається рішення диспетчером. У випадку аварійної роботи об'єкта пристроєм контролю 1...1.n. формується інформаційний пакет, який розсилається на диспетчерський пункт. В даний час виготовлений дослідчений зразок системи контролю та керування технологічними процесами, який успішно проходить іспит. Джерела інформації: 1. Заявка ПНР №252688, МКВ G08C, бюл. №20, 1985р. 2. Патент Російської Федерації №2001441, МКВ G08C 17/00, бюл. №37-38, 1993р. 3. Авторське посвідчення Болгарії, №44844, МКВ G08C 17/00, 19/28, 15/06 4. Деклараційний патент України №63287 А, МКВ G08C17/00, F16L55/16 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
