Система керування пресом з використанням бака наповнення

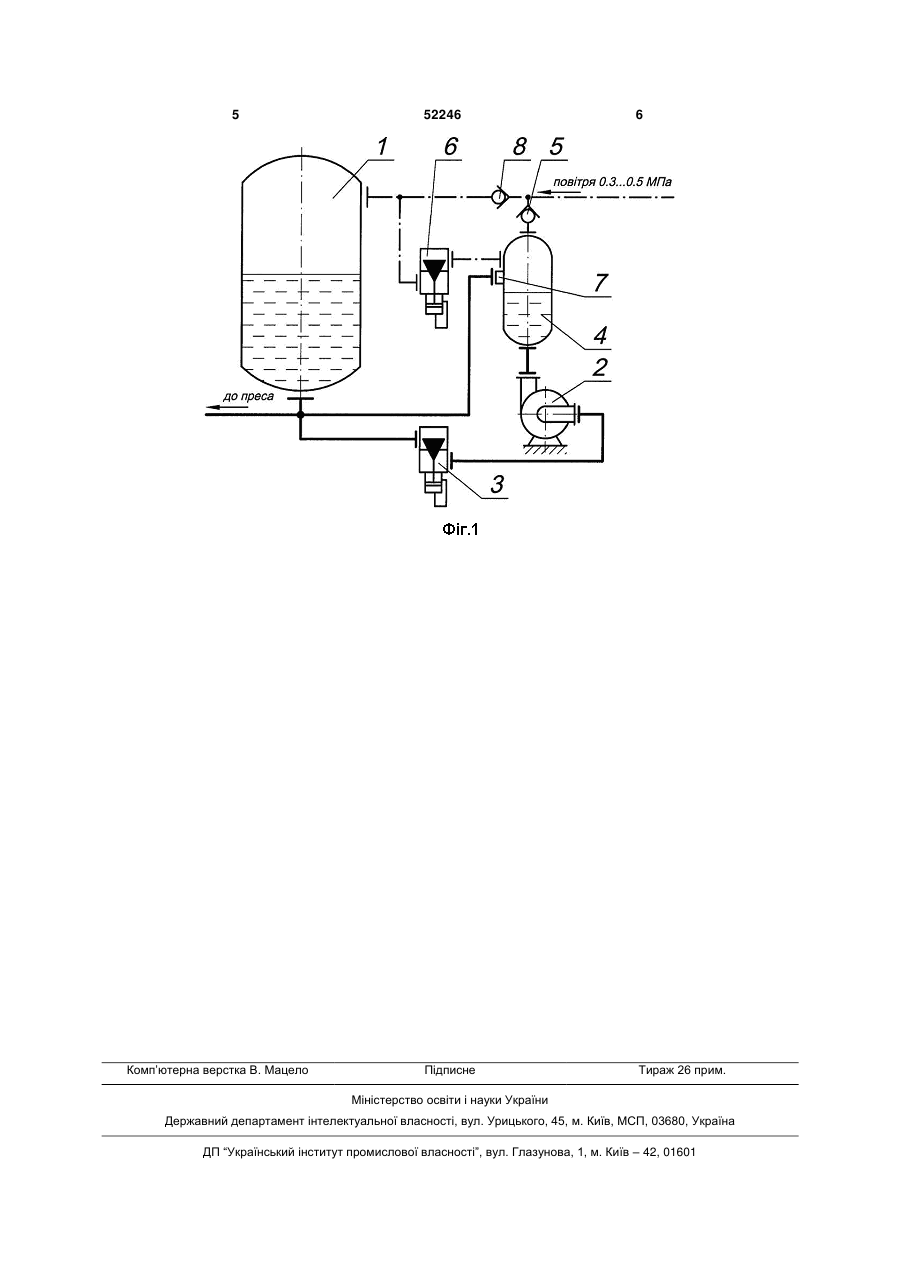

Система керування пресом з використанням бака наповнення, що містить прес з баком наповнення, який оснащено гідроапаратурою контролю та керування, гідравлічними та пневматичними 3 52246 4 запобіжно-переливну систему гідравлічної порожСистема керування пресом з використанням нини ресивера пов'язано з баком наповнення. бака наповнення працює таким чином. Запропонована конструкція системи керування Включають насос 2, який подає рідину під тиспресом з використанням бака наповнення забезком (0.8-1.0 МПа) до гідропневматичного ресивера печує відсутність рідинного голодування робочих 4, де вона накопичується. Пневматичну порожнину циліндрів преса під час ходу наближення, а також ресивера 4 заповнено повітрям під тиском 0.3-0.5 підвищення швидкості рухомої поперечини на ході МПа, що надходить з цехової магістралі через униз та її регулювання. зворотний клапан 5. При підвищенні тиску в ресиЗастосування відцентрового насоса низького вері 4 над тиском в цехової магістралі зворотний тиску для створення тиску повітря більшого, ніж клапан 5 закривається. При перевищенні рівня тиск, що підводиться з цехової магістралі, забезрідини в ресивері 4 над припустимим залишок ріпечує незалежність роботи системи наповнення дини через запобіжно-переливну систему 7 відвовід коливань тиску повітря в цеховій магістралі, диться до бака наповнення 1. Насос 2 постійно підвищення ефективності та надійності роботи живиться від бака наповнення 1 через регулюючий преса. Живлення відцентрового насоса від бака клапан 3, за допомогою якого встановлюється рінаповнення дозволяє підвищити к.к.д. насосу та за вень тиску на вході в насос 2. допомогою регулюючого клапана встановлювати При здійсненні пресом ходу наближення індинеобхідний рівень тиску на вході насоса. З'єднання відуальним сервоприводом відкривається регузапобіжно-переливної системи гідравлічної порожлюючий клапан керування 6, внаслідок чого здійснини ресивера з баком наповнення робить систенюється підвищення тиску в баці наповнення 1 до му замкненою та збалансованою. 0.8-1.0 МПа. Це сприяє покращенню заповнення Суть запропонованої корисної моделі пояснюробочих циліндрів пресу рідиною низького тиску та ється кресленням, на якому зображено схему сиспідвищенню швидкості руху рухомої поперечини теми керування пресом з використанням бака напреса. Підвищений тиск повітря з бака наповнення повнення. 1 до цехової магістралі низького тиску не потрапСистема керування пресом з використанням ляє. Цьому перешкоджає зворотний клапан 8. бака наповнення фіг.1 містить прес (на кресленні При здійсненні пресом робочого і зворотного не показано) з баком наповнення 1, який постачеходів регулюючий клапан керування 6 закритий і но гідроапаратурою контролю та керування, гідраробота преса відбувається у звичайному режимі. влічними та пневматичними лініями. Таким чином, запропонована конструкція сисСистему оснащено відцентровим насосом 2, теми керування пресом з використанням бака наживлення якого здійснюється від бака наповнення повнення забезпечує незалежність її роботи від 1 через регулюючий клапан 3, та гідропневматичколивань тиску повітря в цеховій магістралі, підним ресивером 4, пневматичну порожнину якого вищення ефективності та надійності роботи преса. через зворотній клапан 5 з'єднано з цеховою магіДжерела інформації страллю подачі повітря і через регулюючий клапан 1. Патент 10202 України, МПК В30В15/16. Гідкерування 6 з пневматичною порожниною бака ропневматичний привод преса від відцентрового наповнення 1, а гідравлічну - з відцентровим насонасоса/ РогановЛ.Л., Роганов М.Л., Корчак О.С. сом 2, при цьому запобіжно-переливну систему 7 Заяв.09.03.2005, Опубл. 15.11.2005, Бюл.№11. гідравлічної порожнини ресивера 4 пов'язано з 2. Михеев В.А., Ям В.М., Поляков Б.И. Модербаком наповнення 1 Повітряну порожнину бака низация гидропрессового оборудования. М. -Л.: наповнення 1 з'єднано з цеховою магістраллю Машгиз, 1961. -с.82, фиг. 39. через зворотний клапан 8. 5 Комп’ютерна верстка В. Мацело 52246 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
