Прискорювач твердіння сульфатно-шлакового в’яжучого

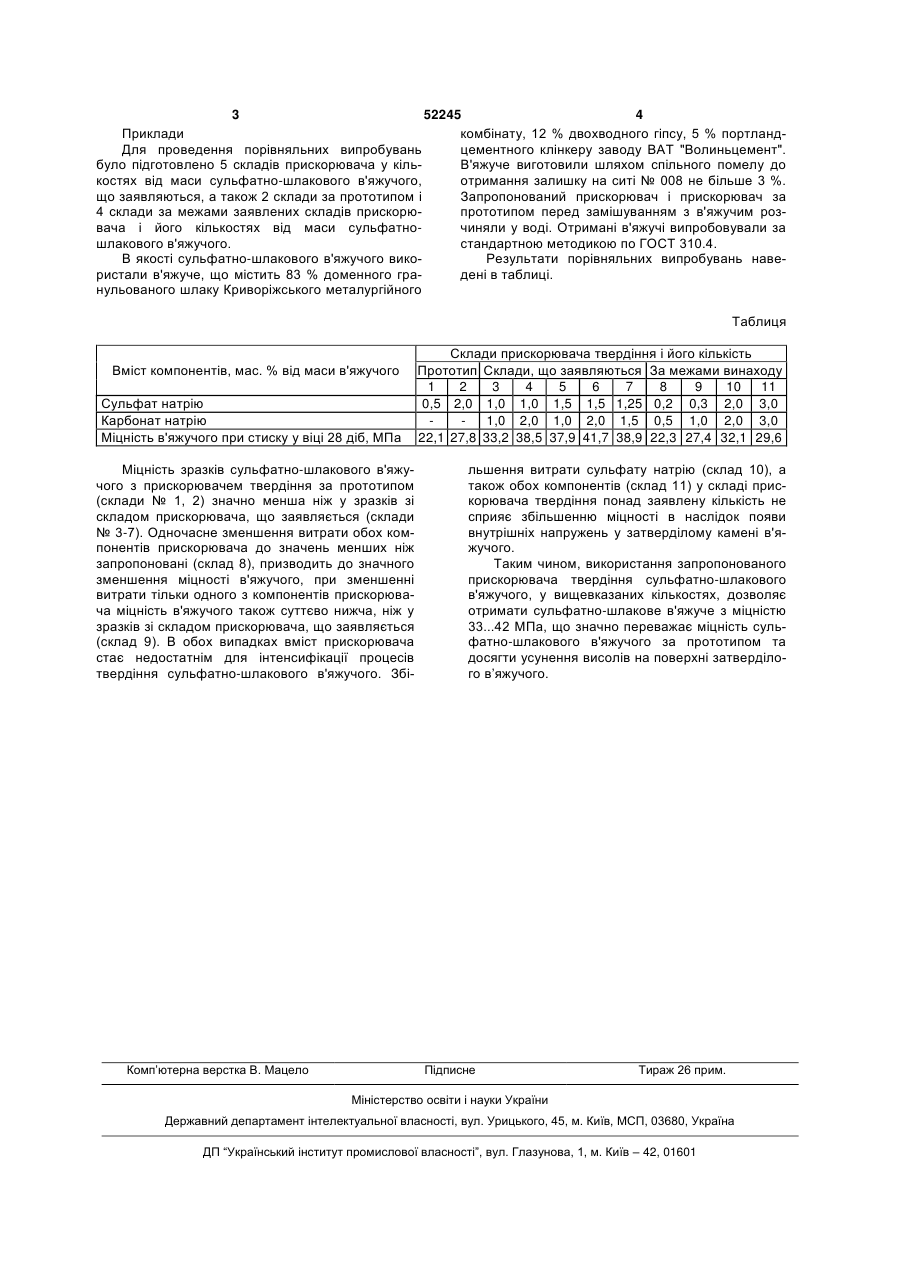

Прискорювач твердіння сульфатно-шлакового в'яжучого, що включає відомий прискорювач твердіння - сульфат натрію, який відрізняється тим, що додатково міститься карбонат натрію при наступному вмісті компонентів, мас. % від маси в'яжучого: сульфат натрію 1,0...1,5 карбонат натрію 1,0...2,0. (19) (21) u200913098 (22) 16.12.2009 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ДВОРКІН ЛЕОНІД ЙОСИПОВИЧ, МИРОНЕНКО АНАТОЛІЙ ВАСИЛЬОВИЧ, ДВОРКІН ОЛЕГ ЛЕОНІДОВИЧ, КУНДОС МАКСИМ ГРИГОРОВИЧ (73) НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ВОДНОГО ГОСПОДАРСТВА І ПРИРОДОКОРИСТУВАННЯ 3 52245 4 Приклади комбінату, 12 % двохводного гіпсу, 5 % портландДля проведення порівняльних випробувань цементного клінкеру заводу ВАТ "Волиньцемент". було підготовлено 5 складів прискорювача у кільВ'яжуче виготовили шляхом спільного помелу до костях від маси сульфатно-шлакового в'яжучого, отримання залишку на ситі № 008 не більше 3 %. що заявляються, а також 2 склади за прототипом і Запропонований прискорювач і прискорювач за 4 склади за межами заявлених складів прискорюпрототипом перед замішуванням з в'яжучим розвача і його кількостях від маси сульфатночиняли у воді. Отримані в'яжучі випробовували за шлакового в'яжучого. стандартною методикою по ГОСТ 310.4. В якості сульфатно-шлакового в'яжучого викоРезультати порівняльних випробувань наверистали в'яжуче, що містить 83 % доменного градені в таблиці. нульованого шлаку Криворіжського металургійного Таблиця Вміст компонентів, мас. % від маси в'яжучого Сульфат натрію Карбонат натрію Міцність в'яжучого при стиску у віці 28 діб, МПа Міцність зразків сульфатно-шлакового в'яжучого з прискорювачем твердіння за прототипом (склади № 1, 2) значно менша ніж у зразків зі складом прискорювача, що заявляється (склади № 3-7). Одночасне зменшення витрати обох компонентів прискорювача до значень менших ніж запропоновані (склад 8), призводить до значного зменшення міцності в'яжучого, при зменшенні витрати тільки одного з компонентів прискорювача міцність в'яжучого також суттєво нижча, ніж у зразків зі складом прискорювача, що заявляється (склад 9). В обох випадках вміст прискорювача стає недостатнім для інтенсифікації процесів твердіння сульфатно-шлакового в'яжучого. Збі Комп’ютерна верстка В. Мацело Склади прискорювача твердіння і його кількість Прототип Склади, що заявляються За межами винаходу 1 2 3 4 5 6 7 8 9 10 11 0,5 2,0 1,0 1,0 1,5 1,5 1,25 0,2 0,3 2,0 3,0 1,0 2,0 1,0 2,0 1,5 0,5 1,0 2,0 3,0 22,1 27,8 33,2 38,5 37,9 41,7 38,9 22,3 27,4 32,1 29,6 льшення витрати сульфату натрію (склад 10), а також обох компонентів (склад 11) у складі прискорювача твердіння понад заявлену кількість не сприяє збільшенню міцності в наслідок появи внутрішніх напружень у затверділому камені в'яжучого. Таким чином, використання запропонованого прискорювача твердіння сульфатно-шлакового в'яжучого, у вищевказаних кількостях, дозволяє отримати сульфатно-шлакове в'яжуче з міцністю 33...42 МПа, що значно переважає міцність сульфатно-шлакового в'яжучого за прототипом та досягти усунення висолів на поверхні затверділого в’яжучого. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
