Формула / Реферат

Шафа для електронної апаратури, що містить корпус із бічними стінками і полицями для розміщення електронних блоків, розташовані всередині полиць теплообмінні блоки охолодження з тепловими трубами чи термосифонами, яка відрізняється тим, що теплові труби та термосифони розташовані під деяким кутом до горизонту; при цьому ділянки відведення теплоти від теплових труб чи термосифонів розташовані вище, ніж ділянки підведення теплоти; для евакуації некорисної теплоти шафа оснащена бічними кришками зі шлангами і штуцерами для подачі і відведення холодоагента, а конденсаційні ділянки кожного блока теплових труб додатково оснащені кожухами зі штуцерами для подачі й відведення холодоагента; при цьому теплообмінні блоки виконані знімними, кожухи кожного блока теплових труб і штуцери кожної бічної кришки послідовно з'єднані за допомогою шлангів, а евакуація теплоти здійснюється охолоджуючим повітрям або водою

Текст

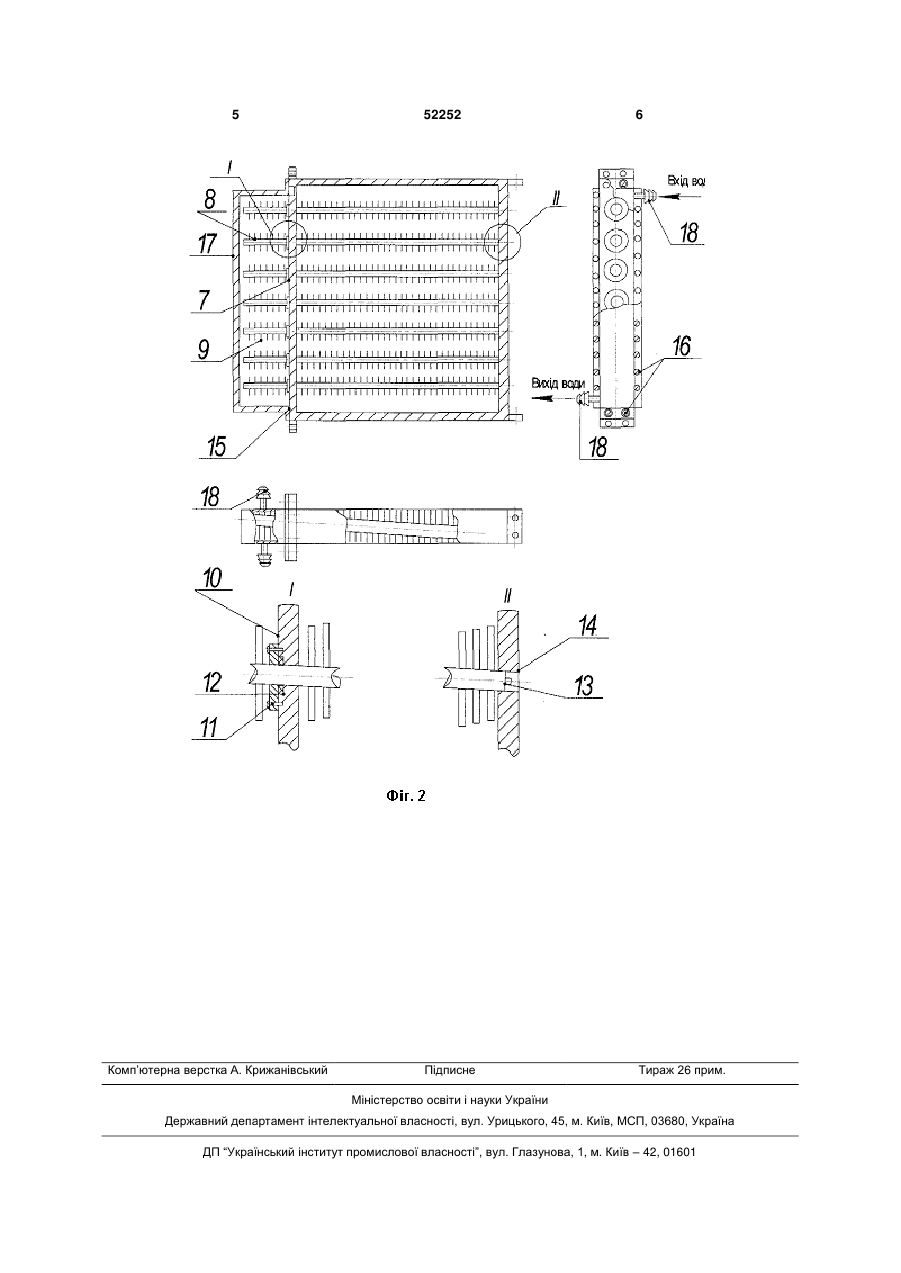

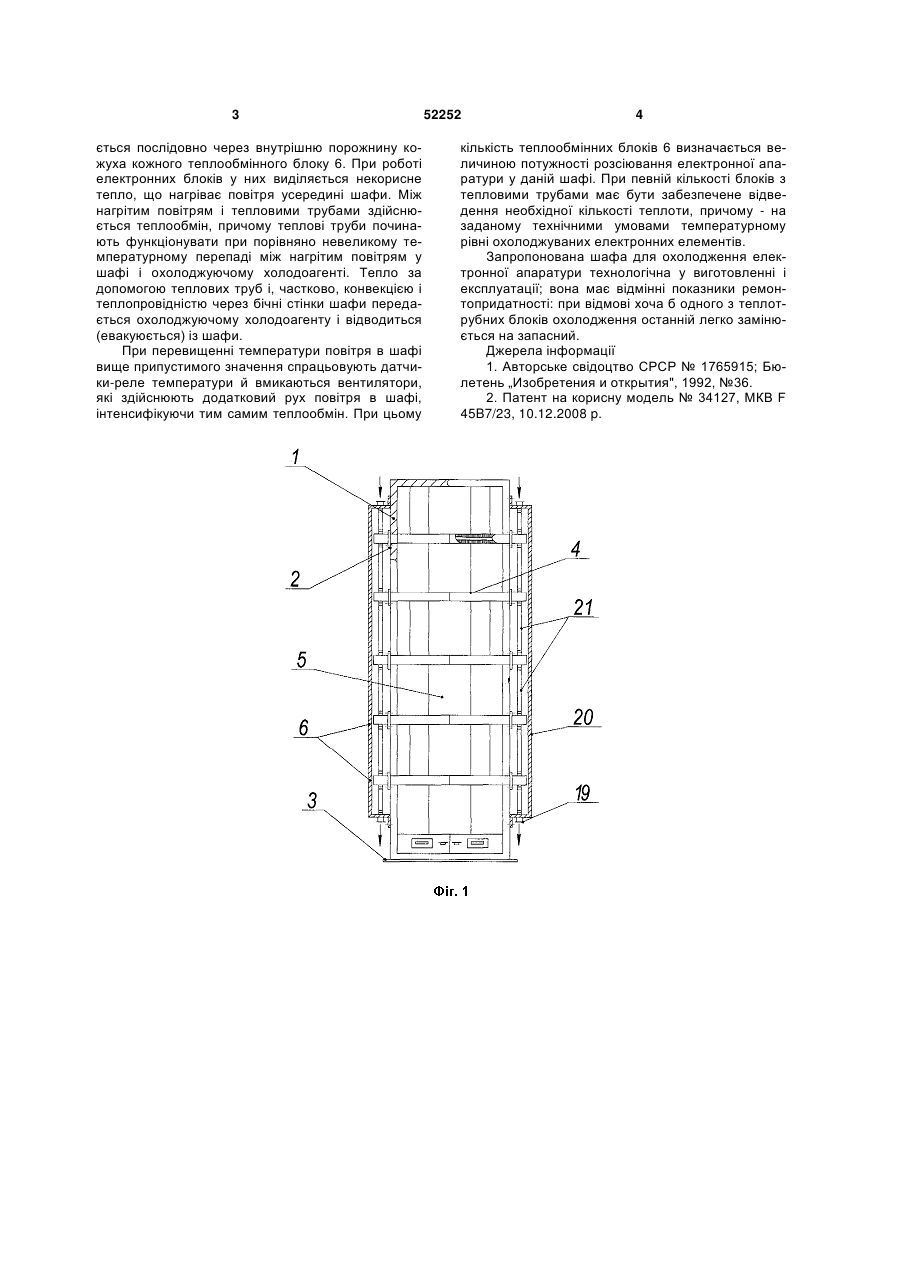

Шафа для електронної апаратури, що містить корпус із бічними стінками і полицями для розміщення електронних блоків, розташовані всередині полиць теплообмінні блоки охолодження з тепловими трубами чи термосифонами, яка відрізня 3 ється послідовно через внутрішню порожнину кожуха кожного теплообмінного блоку 6. При роботі електронних блоків у них виділяється некорисне тепло, що нагріває повітря усередині шафи. Між нагрітим повітрям і тепловими трубами здійснюється теплообмін, причому теплові труби починають функціонувати при порівняно невеликому температурному перепаді між нагрітим повітрям у шафі і охолоджуючому холодоагенті. Тепло за допомогою теплових труб і, частково, конвекцією і теплопровідністю через бічні стінки шафи передається охолоджуючому холодоагенту і відводиться (евакуюється) із шафи. При перевищенні температури повітря в шафі вище припустимого значення спрацьовують датчики-реле температури й вмикаються вентилятори, які здійснюють додатковий рух повітря в шафі, інтенсифікуючи тим самим теплообмін. При цьому 52252 4 кількість теплообмінних блоків 6 визначається величиною потужності розсіювання електронної апаратури у даній шафі. При певній кількості блоків з тепловими трубами має бути забезпечене відведення необхідної кількості теплоти, причому - на заданому технічними умовами температурному рівні охолоджуваних електронних елементів. Запропонована шафа для охолодження електронної апаратури технологічна у виготовленні і експлуатації; вона має відмінні показники ремонтопридатності: при відмові хоча б одного з теплотрубних блоків охолодження останній легко замінюється на запасний. Джерела інформації 1. Авторське свідоцтво СРСР № 1765915; Бюлетень „Изобретения и открытия", 1992, №36. 2. Патент на корисну модель № 34127, МКВ F 45B7/23, 10.12.2008 p. 5 Комп’ютерна верстка А. Крижанівський 52252 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Cabinet for placement and cooling electronic apparatuses

Автори англійською

Shapoval Andrii Andriiovych, Panov Yevhen Mykolaiovych, Shapoval Iryna Volodymyrivna, Havrylin Anton Serhiiovych

Назва патенту російською

Шкаф-стойка для размещения и охлаждения электронной аппаратуры

Автори російською

Шаповал Андрей Андреевич, Панов Евгений Николаевич, Шаповал Ирина Владимировна, Гаврилин Антон Сергеевич

МПК / Мітки

МПК: F25B 23/00

Мітки: розміщення, охолодження, апаратури, шафа-стійка, електронної
