Спосіб виготовлення поковок типу пластин зі злитків комбінованими бойками

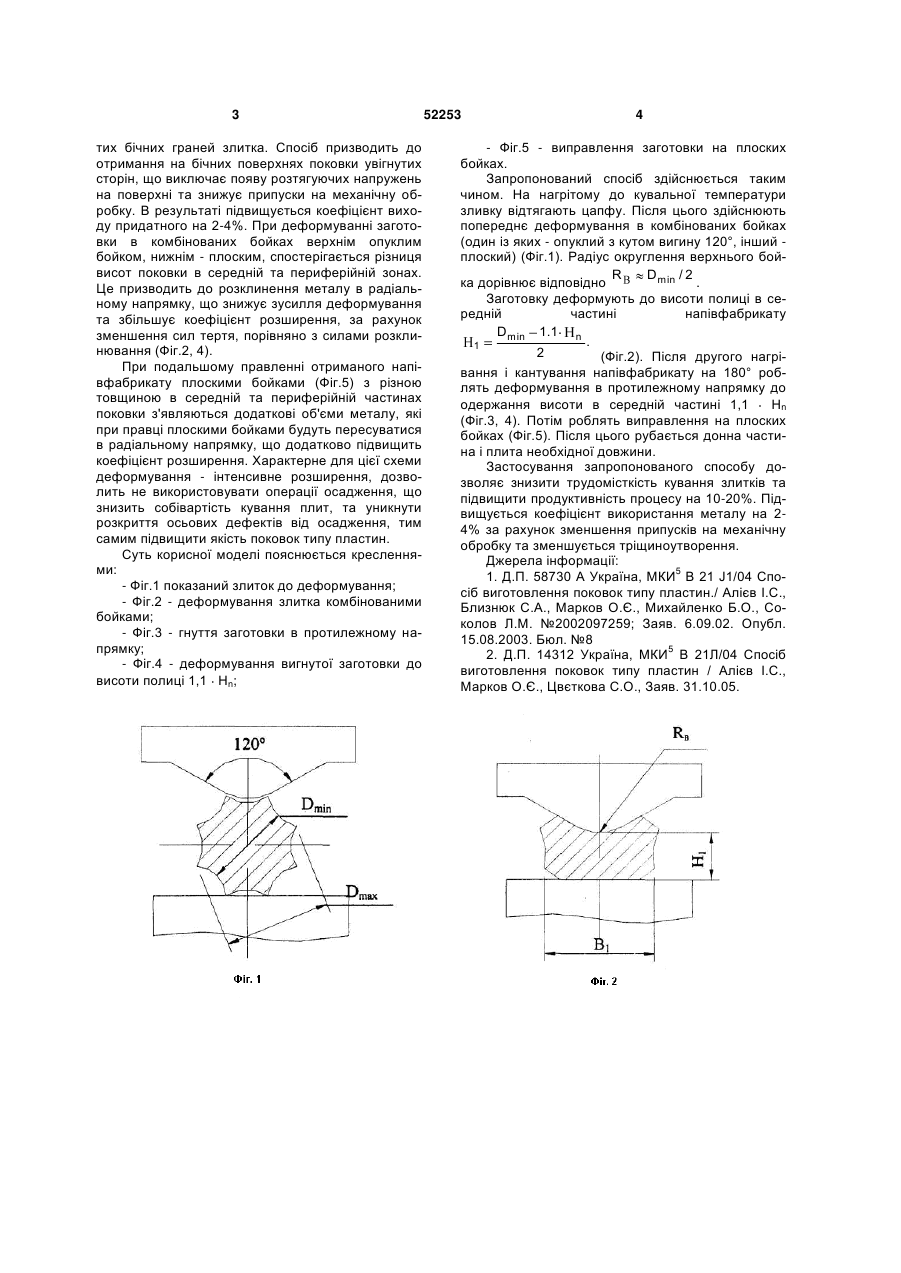

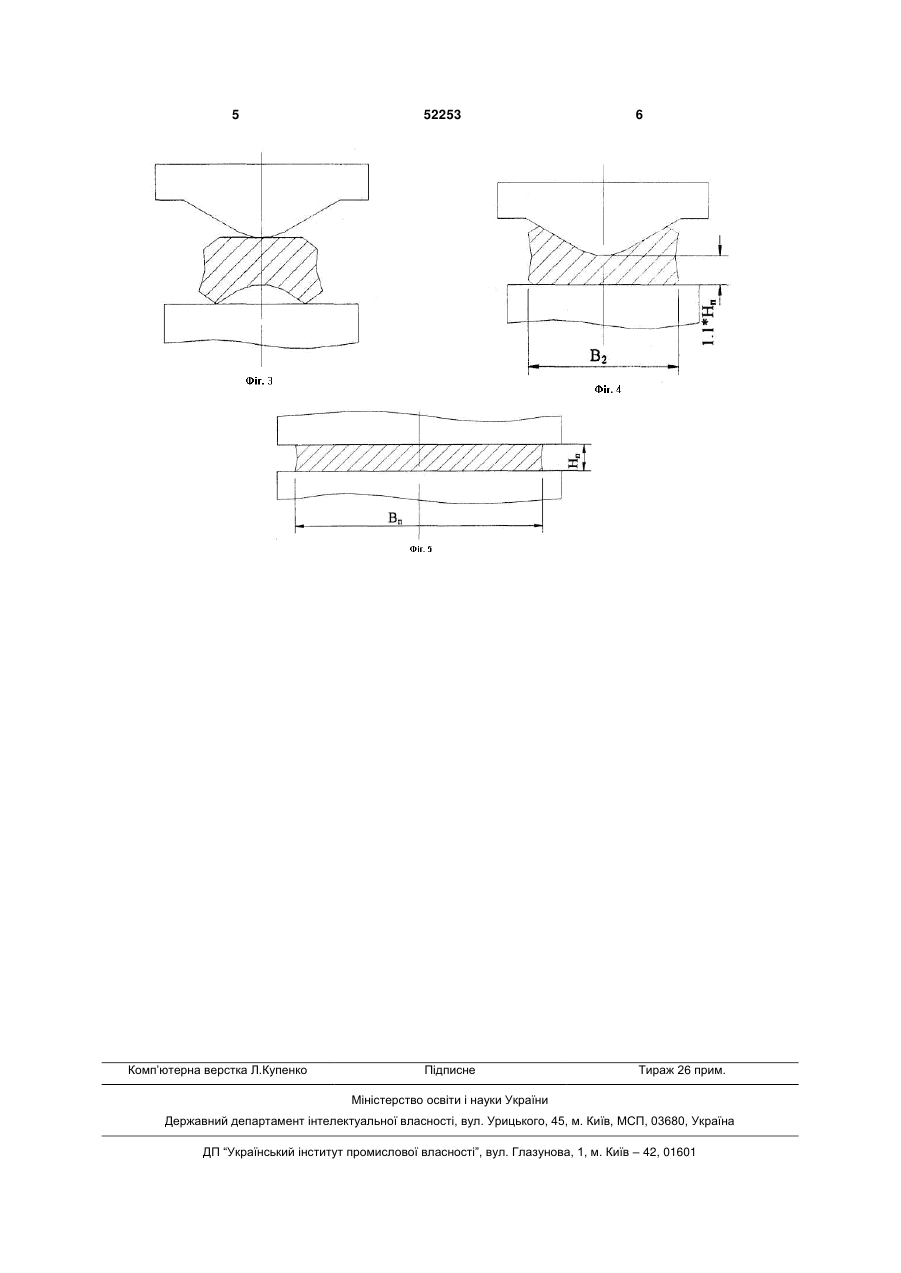

Спосіб виготовлення поковок типу пластин зі злитків комбінованими бойками, що здійснюють шляхом деформування заготівки верхнім опуклим бойком та нижнім - плоским з проміжним кантуванням напівфабрикату на 180°, який відрізняється тим, що деформують злиток з багатогранною конусною поверхнею, при цьому верхній опукопуклий бойок має кут робочої поверхні 120°. (19) (21) u200913659 (22) 28.12.2009 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) АЛІЄВ ІГРАМОТДІН СЕРАЖУТДІНОВИЧ, МАРКОВ ОЛЕГ ЄВГЕНІЙОВИЧ, ОЛЕШКО МИХАЙЛО ВИКТОРОВИЧ, КАРНАУХ ОЛЕГ ОЛЕГОВИЧ (73) ДОНБАСЬКА ДЕРЖАВНА МАШИНОБУДІВНА АКАДЕМІЯ 3 тих бічних граней злитка. Спосіб призводить до отримання на бічних поверхнях поковки увігнутих сторін, що виключає появу розтягуючих напружень на поверхні та знижує припуски на механічну обробку. В результаті підвищується коефіцієнт виходу придатного на 2-4%. При деформуванні заготовки в комбінованих бойках верхнім опуклим бойком, нижнім - плоским, спостерігається різниця висот поковки в середній та периферійній зонах. Це призводить до розклинення металу в радіальному напрямку, що знижує зусилля деформування та збільшує коефіцієнт розширення, за рахунок зменшення сил тертя, порівняно з силами розклинювання (Фіг.2, 4). При подальшому правленні отриманого напівфабрикату плоскими бойками (Фіг.5) з різною товщиною в середній та периферійній частинах поковки з'являються додаткові об'єми металу, які при правці плоскими бойками будуть пересуватися в радіальному напрямку, що додатково підвищить коефіцієнт розширення. Характерне для цієї схеми деформування - інтенсивне розширення, дозволить не використовувати операції осадження, що знизить собівартість кування плит, та уникнути розкриття осьових дефектів від осадження, тим самим підвищити якість поковок типу пластин. Суть корисної моделі пояснюється кресленнями: - Фіг.1 показаний злиток до деформування; - Фіг.2 - деформування злитка комбінованими бойками; - Фіг.3 - гнуття заготовки в протилежному напрямку; - Фіг.4 - деформування вигнутої заготовки до висоти полиці 1,1 Нn; 52253 4 - Фіг.5 - виправлення заготовки на плоских бойках. Запропонований спосіб здійснюється таким чином. На нагрітому до кувальної температури зливку відтягають цапфу. Після цього здійснюють попереднє деформування в комбінованих бойках (один із яких - опуклий з кутом вигину 120°, інший плоский) (Фіг.1). Радіус округлення верхнього бойR D min / 2 ка дорівнює відповідно . Заготовку деформують до висоти полиці в середній частині напівфабрикату Dmin 1.1 n . 1 2 (Фіг.2). Після другого нагрівання і кантування напівфабрикату на 180° роблять деформування в протилежному напрямку до одержання висоти в середній частині 1,1 Нn (Фіг.3, 4). Потім роблять виправлення на плоских бойках (Фіг.5). Після цього рубається донна частина і плита необхідної довжини. Застосування запропонованого способу дозволяє знизити трудомісткість кування злитків та підвищити продуктивність процесу на 10-20%. Підвищується коефіцієнт використання металу на 24% за рахунок зменшення припусків на механічну обробку та зменшується тріщиноутворення. Джерела інформації: 1. Д.П. 58730 А Україна, МКИ5 В 21 J1/04 Спосіб виготовлення поковок типу пластин./ Алієв І.С., Близнюк С.А., Марков О.Є., Михайленко Б.О., Соколов Л.М. №2002097259; Заяв. 6.09.02. Опубл. 15.08.2003. Бюл. №8 2. Д.П. 14312 Україна, МКИ5 В 21Л/04 Спосіб виготовлення поковок типу пластин / Алієв І.С., Марков О.Є., Цвєткова C.O., Заяв. 31.10.05. 5 Комп’ютерна верстка Л.Купенко 52253 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
