Матеріал для виготовлення відбитків “стомальгін-04″

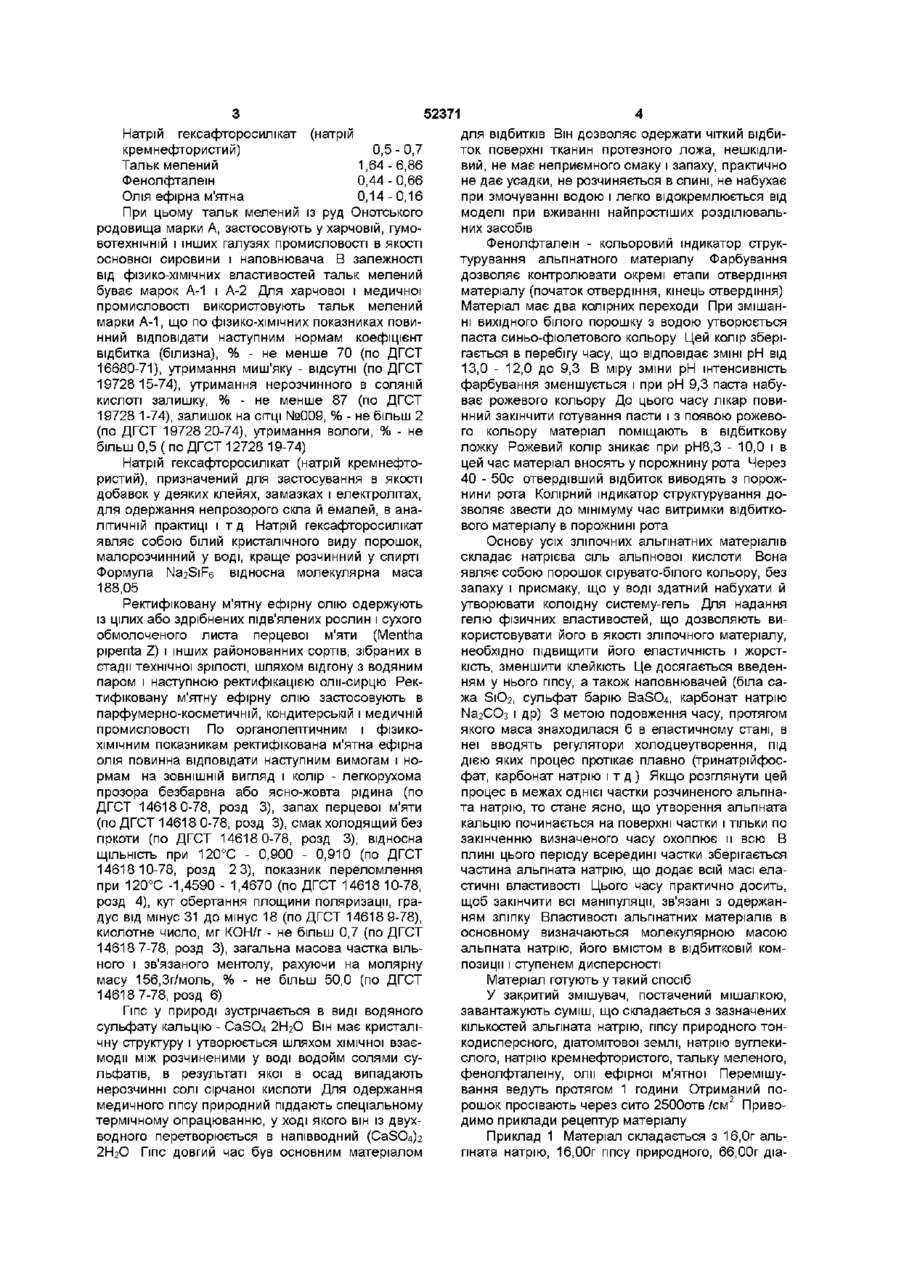

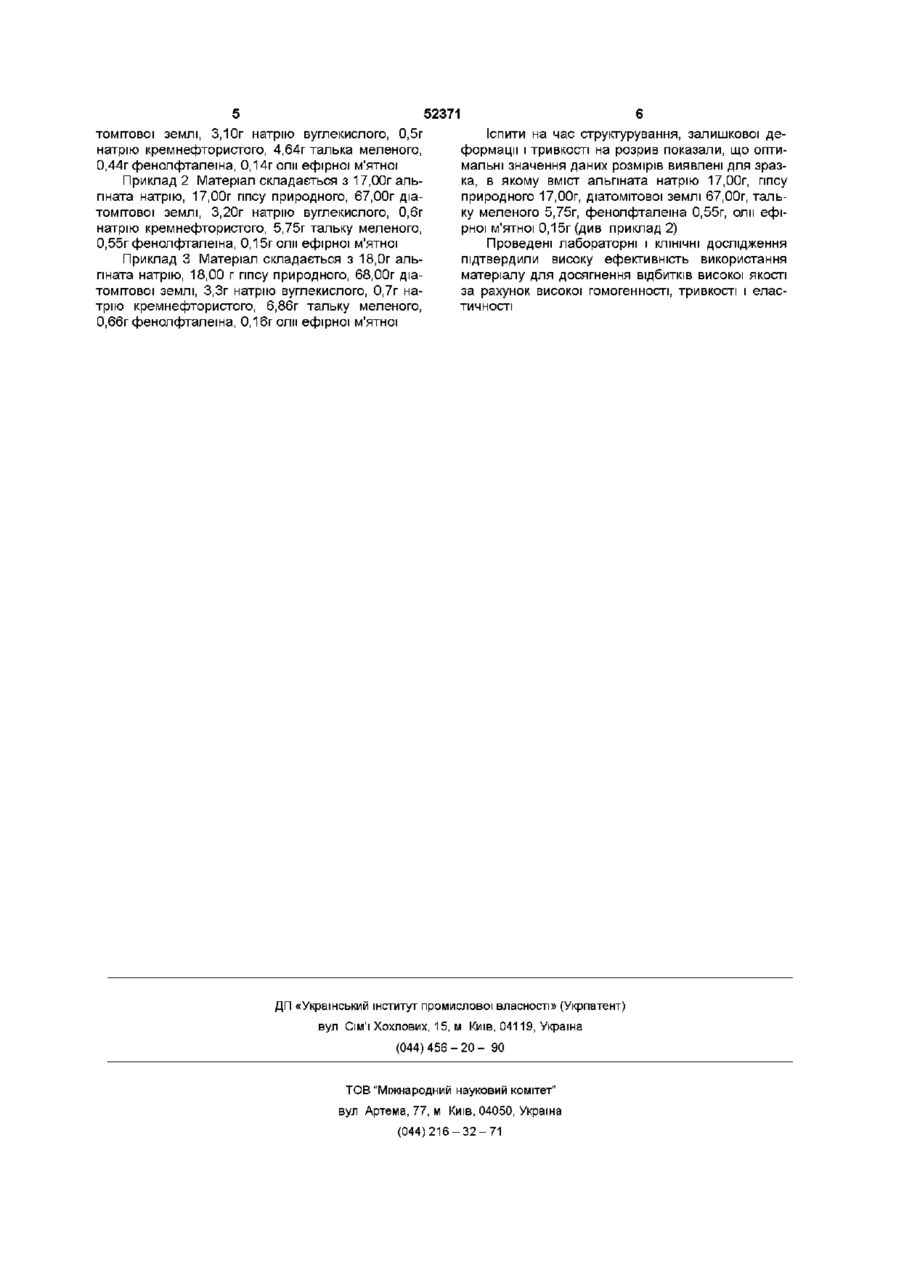

Матеріал для виготовлення відбитків, що включає альгінат натрію, діатоміт, натрій вуглекислий, натрій кремнефтористий і віддушку, який відрізняється тим, що додатково містить гіпс природний, тальк мелений і фенолфталеїн при наступному співвідношенні компонентів, ваг % Альгінат натрію 16-18 Гіпс природний тонкодисперсний 16-18 Діатомітова земля 66-68 Натрій вуглекислий 3,1-3,3 Натрій гексафторосилікат(натрій кремнефтористий) 0,5-0,7 Тальк мелений 1,64-6,86 Фенолфталеїн 0,44-0,66 Олія ефірна м'ятна 0,14-0,16 Винахід відноситься до медицини, а саме до ортопедичної стоматології і може бути використаний для виготовлення стоматологічних відбитків Ортопедична стоматологія сьогодні має у своєму розпорядженні широкий спектр відбиткових матеріалів, якість яких не завжди задовольняє фахівців Тому процес створення нових більш якісних стоматологічних відбиткових матеріалів продовжується Так, наприклад, відомий матеріал для виготовлення відбитків, що містить альгінат натрію, вуглекислий кальцій, вуглекислий натрій, кремнефтористий натрій, поліхлоропрен, діатоміт, гіпс, фенолфталеїн з тімолфталеіном, ванілін (А С СРСР № 191051, кл А61С9/00, 1966) Однак відбитки для виготовлення протезів із відомого матеріалу мають недостатню твердість і згодом покриваються порошкоподібним нальотом Відомий також матеріал для виготовлення стоматологічних відбитків, що містить альгінат натрію, вуглекислий натрій, кремнефтористий натрій, діатоміт, вуглекислий барій, барвник, віддушку (А С СРСР № 196155, кл А61С9/00, 1973) Відомий матеріал, який складається із барію, альгината натрію, вуглекислого барія, діатоміта, кремнефтористого натрію, етіленгліколя, м'ятної олії і пігменту червоного (А С СРСР № 810232, кл А61С9/00, 1981) Матеріал стомальпн-73 дозволив поліпшити якість протезів завдяки меншій усадці і малої деформації Для поліпшення якості відбитків, шляхом зменшення усадки матеріалу, був розроблений матеріал вміщуючий альгінат натрію, вуглекислий натрій, кремнефтористий натрій, діатоміт, вуглекислий барій, барвник, віддушку, триетаноламін і аміноетоксиаеросіл (А С СРСР №8 56453, кл А61С9/00, 1981) •Даний матеріал як найближчий по технічній сутності і результату, що досягається, обраний нами в якості прототипу Основним недоліком відомих аналогів, в тому числі і прототипу, є їх недостатнє зчеплення з в відбитковою ложкою, що утрудняє роботу лікаря і погіршує якість не тільки відбитку, але і протеза У зв'язку з вищевикладеним в основу винаходу покладена задача поліпшення якості відбитків шляхом підвищення зчеплення матеріалу з відбитковою ложкою Задача, яку покладено в основу винаходу, вирішується тим, що матеріал для виготовлення відбитків, що включає альгінат натрію, діатоміт, натрій вуглекислий, натрій кремнефтористий і віддушку, ВІДПОВІДНО до винаходу, додатково містить гіпс природний, тальк мелений і фенолфталеїн при наступному співвідношенні компонентів, ваг % Альгінат натрію 16-18 Гіпс природний тонкодисперсний 16-18 Діатомітова земля 66 - 68 Натрій вуглекислий 3,1 - 3,3 СО сч Ю 52371 Натрій гексафторосилікат (натрій кремнефтористий) 0,5 - 0,7 Тальк мелений 1,64 - 6,86 Фенолфталеїн 0,44 - 0,66 Олія ефірна м'ятна 0,14 - 0,16 При цьому тальк мелений із руд Онотського родовища марки А, застосовують у харчовій, гумовотехнічній і інших галузях промисловості в якості основної сировини і наповнювача В залежності від фізико-хімічних властивостей тальк мелений буває марок А-1 і А-2 Для харчової і медичної промисловості використовують тальк мелений марки А-1, що по фізико-хімічних показниках повинний відповідати наступним нормам коефіцієнт відбитка (білизна), % - не менше 70 (по ДГСТ 16680-71), утримання миш'яку - відсутні (по ДГСТ 19728 15-74), утримання нерозчинного в соляній кислоті залишку, % - не менше 87 (по ДГСТ 19728 1-74), залишок на СІТЦІ №009, % - не більш 2 (по ДГСТ 19728 20-74), утримання вологи, % - не більш 0,5 ( по ДГСТ 12728 19-74) Натрій гексафторосилікат (натрій кремнефтористий), призначений для застосування в якості добавок у деяких клейях, замазках і електролітах, для одержання непрозорого скла й емалей, в аналітичній практиці і т д Натрій гексафторосилікат являє собою білий кристалічного виду порошок, малорозчинний у воді, краще розчинний у спирті Формула Na2SiF6 відносна молекулярна маса 188,05 Ректифіковану м'ятну ефірну олію одержують із цілих або здрібнених підв'ялених рослин і сухого обмолоченого листа перцевої м'яти (Mentha pipenta Z) і інших районованних сортів, зібраних в стадії технічної зрілості, шляхом відгону з водяним паром і наступною ректифікацією олм-сирцю Ректифіковану м'ятну ефірну олію застосовують в парфумерно-косметичній, кондитерській і медичній промисловості По органолептичним і фізикоХІМІЧНИМ показникам ректифікована м'ятна ефірна олія повинна відповідати наступним вимогам і нормам на ЗОВНІШНІЙ вигляд і колір - легкорухома прозора безбарвна або ясно-жовта рідина (по ДГСТ 14618 0-78, розд 3), запах перцевої м'яти (по ДГСТ 14618 0-78, розд 3), смак холодящий без гіркоти (по ДГСТ 14618 0-78, розд 3), відносна ЩІЛЬНІСТЬ при 120°С - 0,900 - 0,910 (по ДГСТ 1461810-78, розд 2 3), показник переломлення при 120°С -1,4590 - 1,4670 (по ДГСТ 14618 10-78, розд 4), кут обертання площини поляризації, градус від мінус 31 до мінус 18 (по ДГСТ 14618 9-78), кислотне число, мг КОН/г - не більш 0,7 (по ДГСТ 14618 7-78, розд 3), загальна масова частка вільного і зв'язаного ментолу, рахуючи на молярну масу 156,3г/моль, % - не більш 50,0 (по ДГСТ 14618 7-78, розд 6) Гіпс у природі зустрічається в виді водяного сульфату кальцію - CaSC^ 2H2O Він має кристалічну структуру і утворюється шляхом хімічної взаємодії між розчиненими у воді водойм солями сульфатів, в результаті якої в осад випадають нерозчинні солі сірчаної кислоти Для одержання медичного гіпсу природний піддають спеціальному термічному опрацюванню, у ході якого він із двухводного перетворюється в напівводний (CaSC^h 2Н2О Гіпс ДОВГИЙ час був основним матеріалом для відбитків Він ДОЗВОЛЯЄ одержати чіткий відбиток поверхні тканин протезного ложа, нешкідливий, не має неприємного смаку і запаху, практично не дає усадки, не розчиняється в слині, не набухає при змочуванні водою і легко відокремлюється від моделі при вживанні найпростіших розділювальних засобів Фенолфталеїн - кольоровий індикатор структурування альпнатного матеріалу Фарбування дозволяє контролювати окремі етапи отвердіння матеріалу (початок отвердіння, кінець отвердіння) Матеріал має два колірних переходи При змішанні вихідного білого порошку з водою утворюється паста синьо-фіолетового кольору Цей колір зберігається в перебігу часу, що відповідає ЗМІНІ рН від 13,0 - 12,0 до 9,3 В міру зміни рН інтенсивність фарбування зменшується і при рН 9,3 паста набуває рожевого кольору До цього часу лікар повинний закінчити готування пасти і з появою рожевого кольору матеріал поміщають в відбиткову ложку Рожевий колір зникає при рН8,3 - 10,0 і в цей час матеріал вносять у порожнину рота Через 40 - 50с отвердівший відбиток виводять з порожнини рота Колірний індикатор структурування дозволяє звести до мінімуму час витримки відбиткового матеріалу в порожнині рота Основу усіх зліпочних альпнатних матеріалів складає натрієва сіль альпнової кислоти Вона являє собою порошок сірувато-білого кольору, без запаху і присмаку, що у воді здатний набухати й утворювати колоїдну систему-гель Для надання гелю фізичних властивостей, що дозволяють використовувати його в якості зліпочного матеріалу, необхідно підвищити його еластичність і жорсткість, зменшити клейкість Це досягається введенням у нього гіпсу, а також наповнювачей (біла сажа S1O2, сульфат барію BaSO4, карбонат натрію ЫагСОз і др) 3 метою подовження часу, протягом якого маса знаходилася б в еластичному стані, в неї вводять регулятори холодцеутворення, під дією яких процес протікає плавно (тринатрійфосфат, карбонат натрію і т д ) Якщо розглянути цей процес в межах однієї частки розчиненого альпната натрію, то стане ясно, що утворення альпната кальцію починається на поверхні частки і тільки по закінченню визначеного часу охоплює и всю В плині цього періоду всередині частки зберігається частина альпната натрію, що додає всій масі еластичні властивості Цього часу практично досить, щоб закінчити всі маніпуляції, зв'язані з одержанням зліпку Властивості альпнатних матеріалів в основному визначаються молекулярною масою альпната натрію, його вмістом в відбитковій композиції і ступенем дисперсності Матеріал готують у такий спосіб У закритий змішувач, постачений мішалкою, завантажують суміш, що складається з зазначених кількостей альпната натрію, гіпсу природного тонкодисперсного, діатомітової землі, натрію вуглекислого, натрію кремнефтористого, тальку меленого, фенолфталеїну, олії ефірної м'ятної Перемішування ведуть протягом 1 години Отриманий порошок просівають через сито 2500отв /см2 Приводимо приклади рецептур матеріалу Приклад 1 Матеріал складається з 16,0г альпната натрію, 16,00г гіпсу природного, 66,00г діа 52371 томітової землі, 3,10г натрію вуглекислого, 0,5г натрію кремнефтористого, 4,64г талька меленого, 0,44г фенолфталеша, 0,14г олії ефірної м'ятної Приклад 2 Матеріал складається з 17,00г альпната натрію, 17,00г гіпсу природного, 67,00г діатомітової землі, 3,20г натрію вуглекислого, 0,6г натрію кремнефтористого, 5,75г тальку меленого, 0,55г фенолфталеша, 0,15г олії ефірної м'ятної Приклад 3 Матеріал складається з 18,0г альпната натрію, 18,00 г гіпсу природного, 68,00г діатомітової землі, 3,3г натрію вуглекислого, 0,7г натрію кремнефтористого, 6,86г тальку меленого, 0,66г фенолфталеша, 0,16г олії ефірної м'ятної Іспити на час структурування, залишкової деформації і тривкості на розрив показали, що оптимальні значення даних розмірів виявлені для зразка, в якому вміст альгшата натрію 17,00г, гіпсу природного 17,00г, діатомітової землі 67,00г, тальку меленого 5,75г, фенолфталеша 0,55г, олії ефірної м'ятної 0,15г (див приклад 2) Проведені лабораторні і КЛІНІЧНІ дослідження підтвердили високу ефективність використання матеріалу для досягнення відбитків високої якості за рахунок високої гомогенності, тривкості і еластичності ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
