Газомазутний пальник

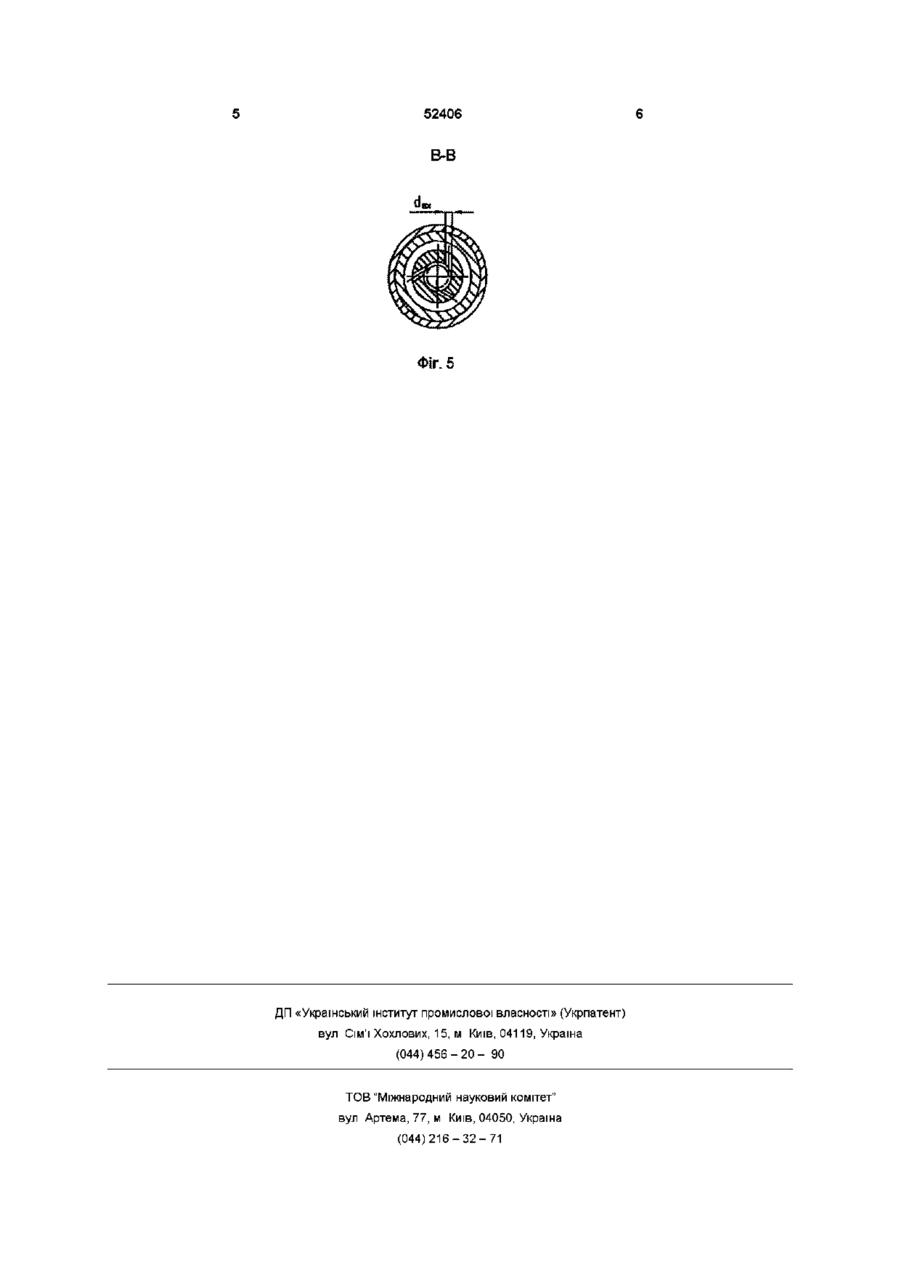

Газомазутний пальник, що містить кожух охолоджувач, газову форсунку з каналом між коаксіальними трубами і кільцевим соплом, мазутну форсунку зі стволом і розпилювачем, розміщеної по осі пальника, який відрізняється тим, що в газовій форсунці перед кільцевим соплом встановлений завихрювач з площею проходу (0,160,22)F, а розпилювач мазуту відцентровий з площею дотичних вхідних каналів (2,5-4)f, де F, f площа вихідного отвору пальника і мазутної форсунки ВІДПОВІДНО Винахід відноситься до теплоенергетики, безпосередньо, до опалювання мартенівської печі Відомий газомазутний пальник Грошева [1] мартенівської печі, який має у своєму складі газову форсунку з каналом між коаксіальними трубами і кільцевим звужуючим соплом виходу газу, мазутну форсунку з стволом і конічним насадком, кільцевий канал між газовою і мазутною форсунками та двома кільцевими паровими соплами для подвійного розпилювання мазуту Недоліком газомазутного пальника є значні витрати пари на розпилювання мазуту, зниження температури факелу внаслідок охолодження парою і несприятливих умов змішування мазуту з нагрітим повітрям, яке поступає в мартенівську піч Відомий газомазутний пальник [2] мартенівської печі в складі кожуха-охолоджувача, газової форсунки з каналом між коаксіальним трубами і кільцевим надзвуковим соплом, мазутної форсунки з стволом і конічним насадком, кільцевим каналом між газовою і мазутною форсунками і надзвуковим паровим соплом (прототип) Суттєві ознаки винаходу, збіжні з прототипом кожух-охолоджувач, газова форсунка з каналом між коаксіальними трубами і кільцевим вхідним соплом, мазутна форсунка з стволом і розпилювачем Недоліками газомазутного пальника ВІДПОВІДНО прототипу є значні втрати пари на розпилювання мазуту, зменшення температури факелу внаслідок охолодження парою і несприятливих умов змішування газу і мазуту з нагрітим повітрям, попадання струменю мазуту і газу в розплавлений метал та погіршення його якості Задачею винаходу є створення газомазутного пальника, в якому нове виконання газової і мазутної форсунок дозволяють зменшити витрати енергоресурсів на опалювання мартенівської печі і підвищити якість виплавленої сталі Ця задача вирішується тим, що в газовій форсунці установлений завихрювач з площею дотичних каналів (0,16 - 0,22)F, а розпилювач мазуту відцентровий з площею дотичних вхідних каналів (2,5 - 4)f, де F, f - площа вихідного отвору пальника і розпилювача мазуту ВІДПОВІДНО Завихрювач закручує газ перед кільцевим вихідним соплом Струмінь газу з обертальним рухом рівномірно перемішується з нагрітим повітрям мартенівської печі, внаслідок чого покращуються умови згорання газу і підвищується температура факелу При площі дотичних каналів в завихрювачі меншій 0.16F зовнішня поверхня факелу наближається до стінок амбразури, що призводить до перегріву футеровки і збільшення втрат тепла з печі При площі проходу більший 0.22F газ по внутрішній поверхні факелу охолоджує краплини мазуту, при цьому зменшується швидкість їх випаровування і згорання Відцентровий розпилювач мазутної форсунки розпилює мазут на краплини за рахунок тиску без використання пари Факел розпиленого мазуту (О о ю 52406 формується всередині факелу газу При площі дотичних вхідних каналів менших 2,5f зовнішня поверхня мазутного факелу проникає в газовий факел, погіршується доступ нагрітого повітря на спалювання мазуту і зменшується температура в факелі При площі тангенціальних вхідних каналів більшій 4f погіршується карбонізація мазуту і СВІТЛІСТЬ факелу Газомазутний пальник показаний на фіг 1, фіг 2 - вид А на завихрювач, фіг 3 - переріз ББ на фіг 2, фіг 4 - розпилювач мазуту, фіг 5 - переріз ВВ на фіг 4 До складу газомазутного пальника (див фіг 1) входять кожух-охолоджувач 1, газова форсунка з каналом 2 між зовнішньою 3 і внутрішньою 4 коаксіальними трубами На внутрішній трубі встановлений завихрювач газу 5 з дотичними каналами 6 (див фіг 2) діаметром DBX виконаними під кутом а до меридіонального перерізу (див фіг 3) Насадок 7 з внутрішньою стінкою кожухаохолоджувача утворює кільцеве сопло 8 виходу газу, мазутна форсунка (див фіг 1) розміщена по осі пальника і має в своєму складі ствол 9 і розпилювач 10 (див фіг 4) з розподільником 1 1 , завихрювачем 12 і соплом 13 В завихрювачі виконані дотичні ВХІДНІ канали діаметром dex (див фіг 5) Газомазутна форсунка функціонує в такій ПОСЛІДОВНОСТІ Вода протікає через кожух-охолоджувач, чим забезпечується захист газової і мазутної форсунок від перегріву внаслідок випромінювання печі Газ поступає в канал 2 між зовнішньою 3 і внутрішньою 4 коаксіальними трубами, завихрювач 5 з допомогою дотичних каналів 6 закручує газ в кільцевій ЩІЛИНІ між насадком 7 і внутрішньою поверхнею кожуха перед соплом 8 Внаслідок цього газ витікає 3 з форсунки в вигляді конічного закрученого струменю, який змішується з нагрітим повітрям в печі і згорає в факелі Мазут подається по стволу 9 до розпилювача 10, перетікає через розподільник 11 і дотичні отвори в завихрювачі 12 Закручений мазут витікає через вихідний отвір в соплі 13 в вигляді плівки, яка розпадається на краплини і створює факел розпиленого мазуту Краплини випарюються і згоряють в нагрітому повітрі мартенівської печі Сумісне або роздільне згоряння газу і мазуту забезпечують опалювання мартенівської печі без використання пари на розпилювання мазуту Внаслідок поліпшення змішування газу і мазуту з повітрям підвищується температура згорання, що в кінцевому рахунку забезпечує зменшення витрати енергоресурсів на опалювання мартенівської печі та поліпшення якості сталі Список використаної літератури 1 Карабин А И Сжигание жидкого топлива в промышленных установках М Госиздат по-черн и цветн-металл 1957, с 127, рис 73 2 Расчеты нагревательных печей / Аверин С И и др Техніка 1969, с 127, рис 35 Вода Фіг 1 Фіг 2 Б-Б 13 Фіг, 4 52406 B-B ФІГ 5 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
