Сепаратор для відділення механічних домішок і рідини високої щільності від рідини низької щільності та газу

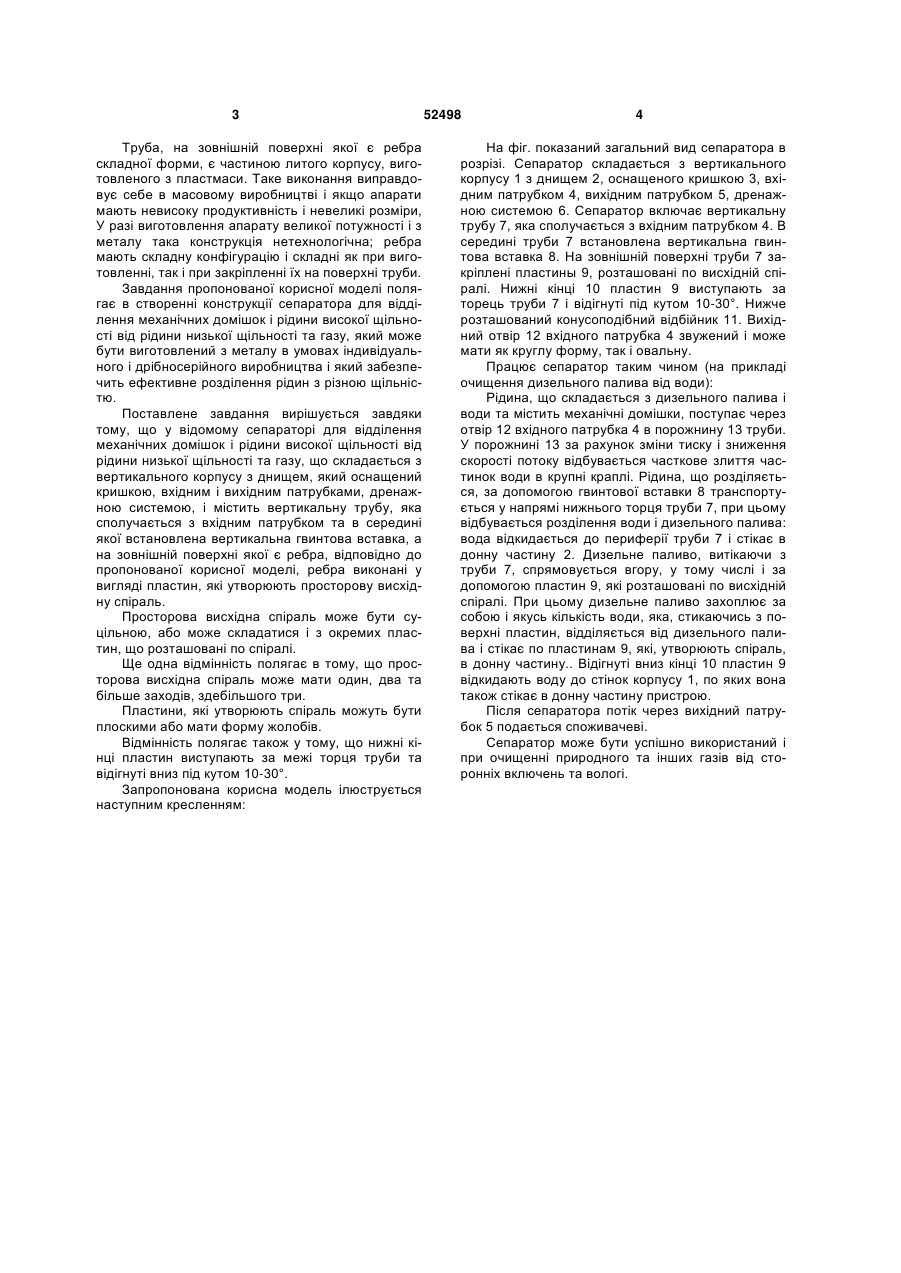

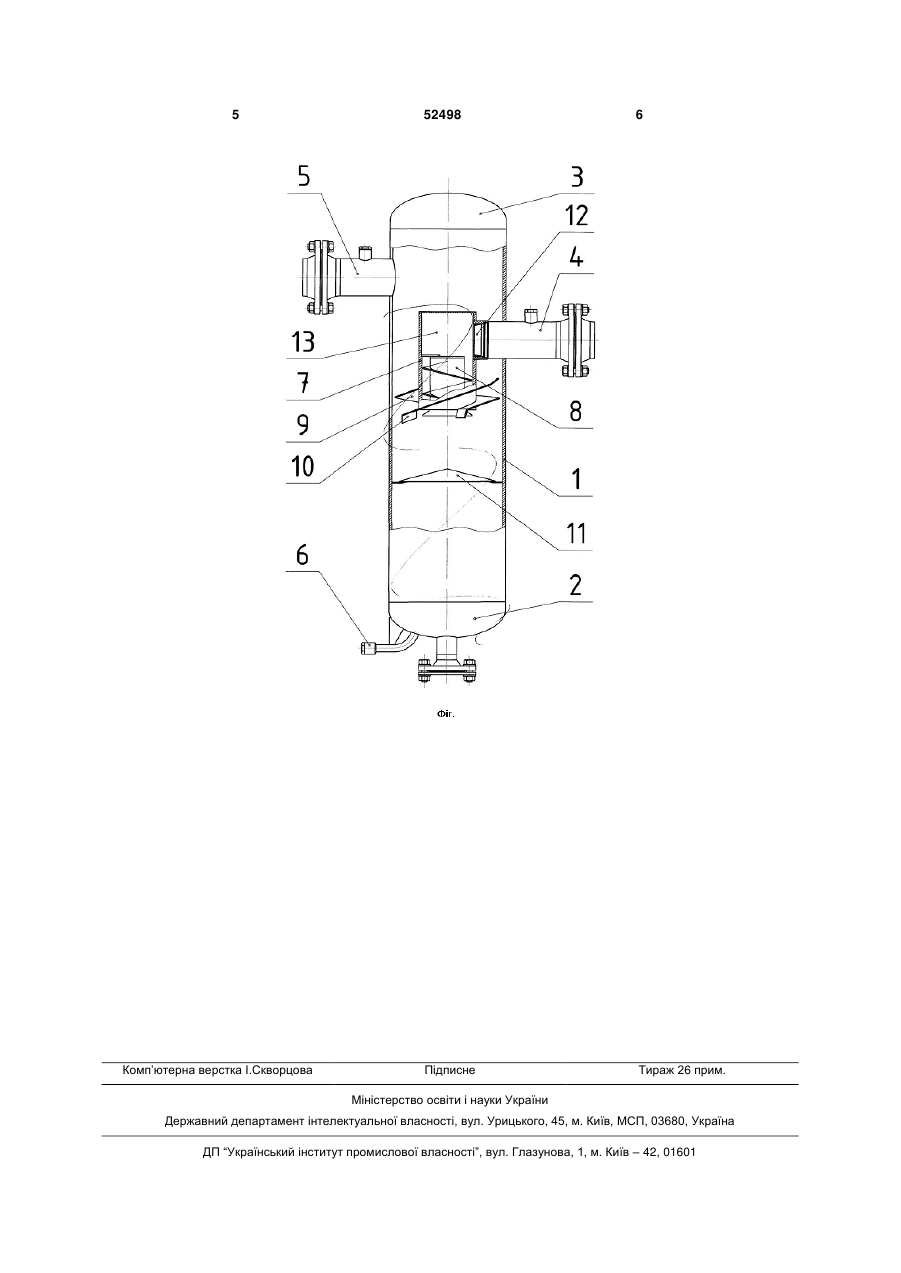

1. Сепаратор для відділення механічних домішок і рідини високої щільності від рідини низької щільності та газу, що містить вертикальний корпус з днищем, який оснащений кришкою, вхідним і вихідним патрубками, дренажною системою і має вертикальну трубу, яка сполучається з вхідним патрубком та всередині якої встановлена вертикальна гвинтова вставка, а на зовнішній поверхні якої є ребра, який відрізняється тим, що ребра 3 Труба, на зовнішній поверхні якої є ребра складної форми, є частиною литого корпусу, виготовленого з пластмаси. Таке виконання виправдовує себе в масовому виробництві і якщо апарати мають невисоку продуктивність і невеликі розміри, У разі виготовлення апарату великої потужності і з металу така конструкція нетехнологічна; ребра мають складну конфігурацію і складні як при виготовленні, так і при закріпленні їх на поверхні труби. Завдання пропонованої корисної моделі полягає в створенні конструкції сепаратора для відділення механічних домішок і рідини високої щільності від рідини низької щільності та газу, який може бути виготовлений з металу в умовах індивідуального і дрібносерійного виробництва і який забезпечить ефективне розділення рідин з різною щільністю. Поставлене завдання вирішується завдяки тому, що у відомому сепараторі для відділення механічних домішок і рідини високої щільності від рідини низької щільності та газу, що складається з вертикального корпусу з днищем, який оснащений кришкою, вхідним і вихідним патрубками, дренажною системою, і містить вертикальну трубу, яка сполучається з вхідним патрубком та в середині якої встановлена вертикальна гвинтова вставка, а на зовнішній поверхні якої є ребра, відповідно до пропонованої корисної моделі, ребра виконані у вигляді пластин, які утворюють просторову висхідну спіраль. Просторова висхідна спіраль може бути суцільною, або може складатися і з окремих пластин, що розташовані по спіралі. Ще одна відмінність полягає в тому, що просторова висхідна спіраль може мати один, два та більше заходів, здебільшого три. Пластини, які утворюють спіраль можуть бути плоскими або мати форму жолобів. Відмінність полягає також у тому, що нижні кінці пластин виступають за межі торця труби та відігнуті вниз під кутом 10-30°. Запропонована корисна модель ілюструється наступним кресленням: 52498 4 На фіг. показаний загальний вид сепаратора в розрізі. Сепаратор складається з вертикального корпусу 1 з днищем 2, оснащеного кришкою 3, вхідним патрубком 4, вихідним патрубком 5, дренажною системою 6. Сепаратор включає вертикальну трубу 7, яка сполучається з вхідним патрубком 4. В середині труби 7 встановлена вертикальна гвинтова вставка 8. На зовнішній поверхні труби 7 закріплені пластины 9, розташовані по висхідній спіралі. Нижні кінці 10 пластин 9 виступають за торець труби 7 і відігнуті під кутом 10-30°. Нижче розташований конусоподібний відбійник 11. Вихідний отвір 12 вхідного патрубка 4 звужений і може мати як круглу форму, так і овальну. Працює сепаратор таким чином (на прикладі очищення дизельного палива від води): Рідина, що складається з дизельного палива і води та містить механічні домішки, поступає через отвір 12 вхідного патрубка 4 в порожнину 13 труби. У порожнині 13 за рахунок зміни тиску і зниження скорості потоку відбувається часткове злиття частинок води в крупні краплі. Рідина, що розділяється, за допомогою гвинтової вставки 8 транспортується у напрямі нижнього торця труби 7, при цьому відбувається розділення води і дизельного палива: вода відкидається до периферії труби 7 і стікає в донну частину 2. Дизельне паливо, витікаючи з труби 7, спрямовується вгору, у тому числі і за допомогою пластин 9, які розташовані по висхідній спіралі. При цьому дизельне паливо захоплює за собою і якусь кількість води, яка, стикаючись з поверхні пластин, відділяється від дизельного палива і стікає по пластинам 9, які, утворюють спіраль, в донну частину.. Відігнуті вниз кінці 10 пластин 9 відкидають воду до стінок корпусу 1, по яких вона також стікає в донну частину пристрою. Після сепаратора потік через вихідний патрубок 5 подається споживачеві. Сепаратор може бути успішно використаний і при очищенні природного та інших газів від сторонніх включень та вологі. 5 Комп’ютерна верстка І.Скворцова 52498 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
