Обладнання для швидкої евакуації пошкодженої техніки

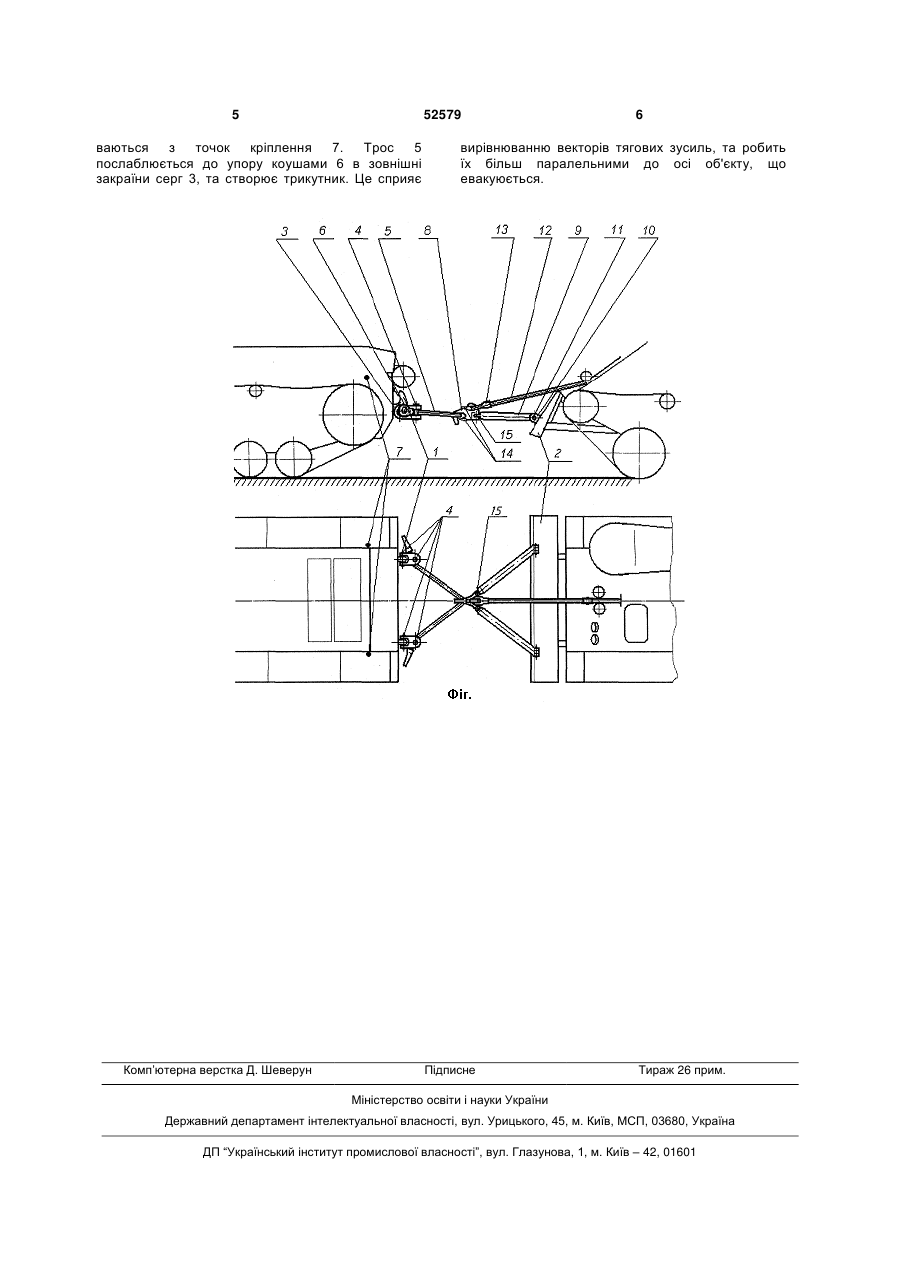

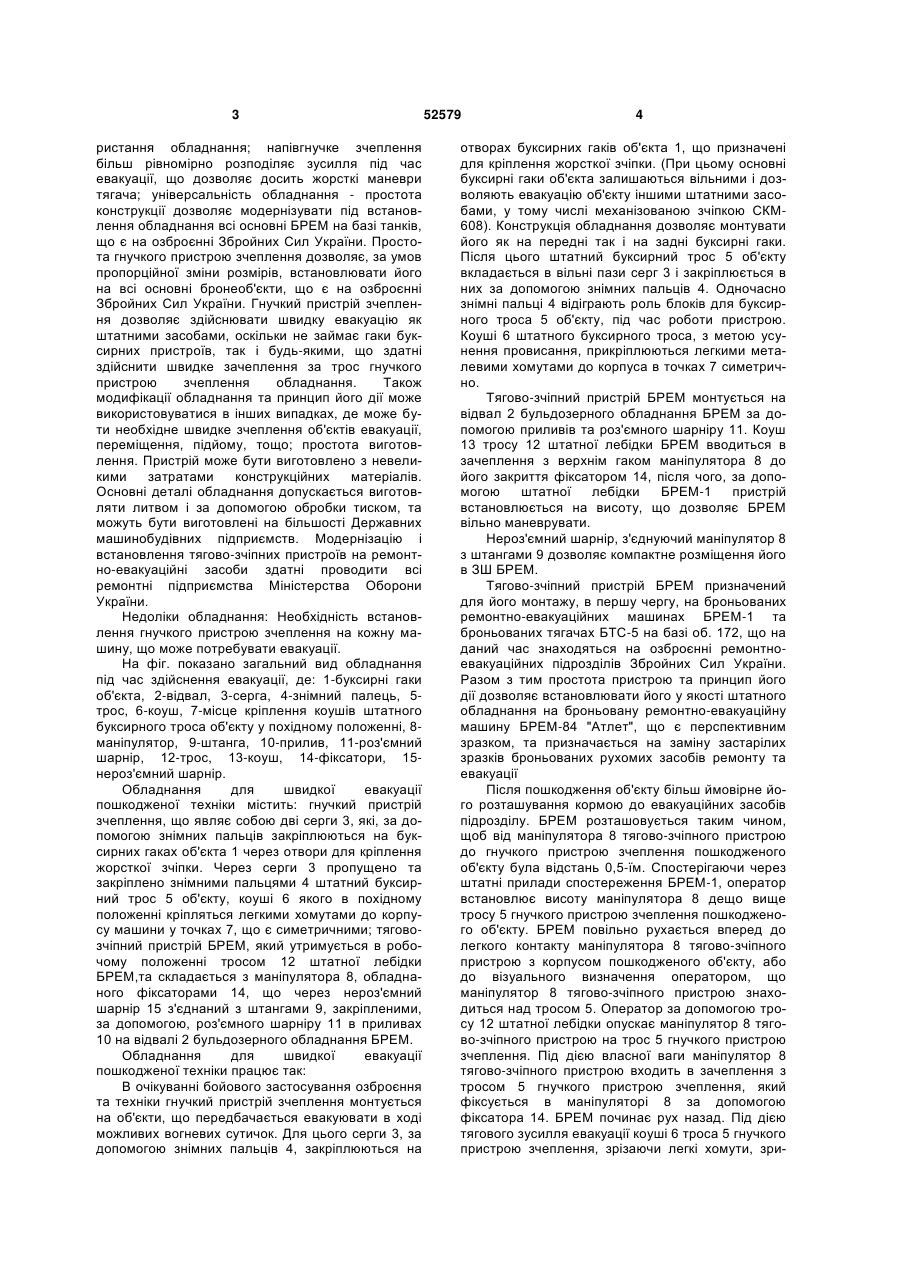

Обладнання для швидкої евакуації пошкодженої бронетанкової техніки, що складається з тягово-зчіпного пристрою БРЕМ, закріпленого на відвалі бульдозерного обладнання БРЕМ, яке відрізняється тим, що тягово-зчіпний пристрій БРЕМ обладнано маніпулятором у формі гака та має привод від штатної лебідки БРЕМ та відвала бульдозерного обладнання, а також додатково містить гнучкий пристрій зчеплення, закріплений на машині, яка евакуюється. (19) (21) u201004753 (22) 21.04.2010 (24) 25.08.2010 (46) 25.08.2010, Бюл.№ 16, 2010 р. (72) ХАУСТОВ ДМИТРО ЄВГЕНОВИЧ, РУДИЙ АНДРІЙ ВОЛОДИМИРОВИЧ, ПАЛЮХ ВОЛОДИМИР МИХАЙЛОВИЧ, МАТУЗКО БОРИС ПАВЛОВИЧ (73) АКАДЕМІЯ СУХОПУТНИХ ВІЙСЬК ІМЕНІ ГЕТЬМАНА ПЕТРА САГАЙДАЧНОГО 3 ристання обладнання; напівгнучке зчеплення більш рівномірно розподіляє зусилля під час евакуації, що дозволяє досить жорсткі маневри тягача; універсальність обладнання - простота конструкції дозволяє модернізувати під встановлення обладнання всі основні БРЕМ на базі танків, що є на озброєнні Збройних Сил України. Простота гнучкого пристрою зчеплення дозволяє, за умов пропорційної зміни розмірів, встановлювати його на всі основні бронеоб'єкти, що є на озброєнні Збройних Сил України. Гнучкий пристрій зчеплення дозволяє здійснювати швидку евакуацію як штатними засобами, оскільки не займає гаки буксирних пристроїв, так і будь-якими, що здатні здійснити швидке зачеплення за трос гнучкого пристрою зчеплення обладнання. Також модифікації обладнання та принцип його дії може використовуватися в інших випадках, де може бути необхідне швидке зчеплення об'єктів евакуації, переміщення, підйому, тощо; простота виготовлення. Пристрій може бути виготовлено з невеликими затратами конструкційних матеріалів. Основні деталі обладнання допускається виготовляти литвом і за допомогою обробки тиском, та можуть бути виготовлені на більшості Державних машинобудівних підприємств. Модернізацію і встановлення тягово-зчіпних пристроїв на ремонтно-евакуаційні засоби здатні проводити всі ремонтні підприємства Міністерства Оборони України. Недоліки обладнання: Необхідність встановлення гнучкого пристрою зчеплення на кожну машину, що може потребувати евакуації. На фіг. показано загальний вид обладнання під час здійснення евакуації, де: 1-буксирні гаки об'єкта, 2-відвал, 3-серга, 4-знімний палець, 5трос, 6-коуш, 7-місце кріплення коушів штатного буксирного троса об'єкту у похідному положенні, 8маніпулятор, 9-штанга, 10-прилив, 11-роз'ємний шарнір, 12-трос, 13-коуш, 14-фіксатори, 15нероз'ємний шарнір. Обладнання для швидкої евакуації пошкодженої техніки містить: гнучкий пристрій зчеплення, що являє собою дві серги 3, які, за допомогою знімних пальців закріплюються на буксирних гаках об'єкта 1 через отвори для кріплення жорсткої зчіпки. Через серги 3 пропущено та закріплено знімними пальцями 4 штатний буксирний трос 5 об'єкту, коуші 6 якого в похідному положенні кріпляться легкими хомутами до корпусу машини у точках 7, що є симетричними; тяговозчіпний пристрій БРЕМ, який утримується в робочому положенні тросом 12 штатної лебідки БРЕМ,та складається з маніпулятора 8, обладнаного фіксаторами 14, що через нероз'ємний шарнір 15 з'єднаний з штангами 9, закріпленими, за допомогою, роз'ємного шарніру 11 в приливах 10 на відвалі 2 бульдозерного обладнання БРЕМ. Обладнання для швидкої евакуації пошкодженої техніки працює так: В очікуванні бойового застосування озброєння та техніки гнучкий пристрій зчеплення монтується на об'єкти, що передбачається евакуювати в ході можливих вогневих сутичок. Для цього серги 3, за допомогою знімних пальців 4, закріплюються на 52579 4 отворах буксирних гаків об'єкта 1, що призначені для кріплення жорсткої зчіпки. (При цьому основні буксирні гаки об'єкта залишаються вільними і дозволяють евакуацію об'єкту іншими штатними засобами, у тому числі механізованою зчіпкою СКМ608). Конструкція обладнання дозволяє монтувати його як на передні так і на задні буксирні гаки. Після цього штатний буксирний трос 5 об'єкту вкладається в вільні пази серг 3 і закріплюється в них за допомогою знімних пальців 4. Одночасно знімні пальці 4 відіграють роль блоків для буксирного троса 5 об'єкту, під час роботи пристрою. Коуші 6 штатного буксирного троса, з метою усунення провисання, прикріплюються легкими металевими хомутами до корпуса в точках 7 симетрично. Тягово-зчіпний пристрій БРЕМ монтується на відвал 2 бульдозерного обладнання БРЕМ за допомогою приливів та роз'ємного шарніру 11. Коуш 13 тросу 12 штатної лебідки БРЕМ вводиться в зачеплення з верхнім гаком маніпулятора 8 до його закриття фіксатором 14, після чого, за допомогою штатної лебідки БРЕМ-1 пристрій встановлюється на висоту, що дозволяє БРЕМ вільно маневрувати. Нероз'ємний шарнір, з'єднуючий маніпулятор 8 з штангами 9 дозволяє компактне розміщення його в ЗШ БРЕМ. Тягово-зчіпний пристрій БРЕМ призначений для його монтажу, в першу чергу, на броньованих ремонтно-евакуаційних машинах БРЕМ-1 та броньованих тягачах БТС-5 на базі об. 172, що на даний час знаходяться на озброєнні ремонтноевакуаційних підрозділів Збройних Сил України. Разом з тим простота пристрою та принцип його дії дозволяє встановлювати його у якості штатного обладнання на броньовану ремонтно-евакуаційну машину БРЕМ-84 "Атлет", що є перспективним зразком, та призначається на заміну застарілих зразків броньованих рухомих засобів ремонту та евакуації Після пошкодження об'єкту більш ймовірне його розташування кормою до евакуаційних засобів підрозділу. БРЕМ розташовується таким чином, щоб від маніпулятора 8 тягово-зчіпного пристрою до гнучкого пристрою зчеплення пошкодженого об'єкту була відстань 0,5-їм. Спостерігаючи через штатні прилади спостереження БРЕМ-1, оператор встановлює висоту маніпулятора 8 дещо вище тросу 5 гнучкого пристрою зчеплення пошкодженого об'єкту. БРЕМ повільно рухається вперед до легкого контакту маніпулятора 8 тягово-зчіпного пристрою з корпусом пошкодженого об'єкту, або до візуального визначення оператором, що маніпулятор 8 тягово-зчіпного пристрою знаходиться над тросом 5. Оператор за допомогою тросу 12 штатної лебідки опускає маніпулятор 8 тягово-зчіпного пристрою на трос 5 гнучкого пристрою зчеплення. Під дією власної ваги маніпулятор 8 тягово-зчіпного пристрою входить в зачеплення з тросом 5 гнучкого пристрою зчеплення, який фіксується в маніпуляторі 8 за допомогою фіксатора 14. БРЕМ починає рух назад. Під дією тягового зусилля евакуації коуші 6 троса 5 гнучкого пристрою зчеплення, зрізаючи легкі хомути, зри 5 52579 ваються з точок кріплення 7. Трос 5 послаблюється до упору коушами 6 в зовнішні закраїни серг 3, та створює трикутник. Це сприяє Комп’ютерна верстка Д. Шеверун 6 вирівнюванню векторів тягових зусиль, та робить їх більш паралельними до осі об'єкту, що евакуюється. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
