Машина для скочування шлаку з поверхні дзеркала металу в ковші

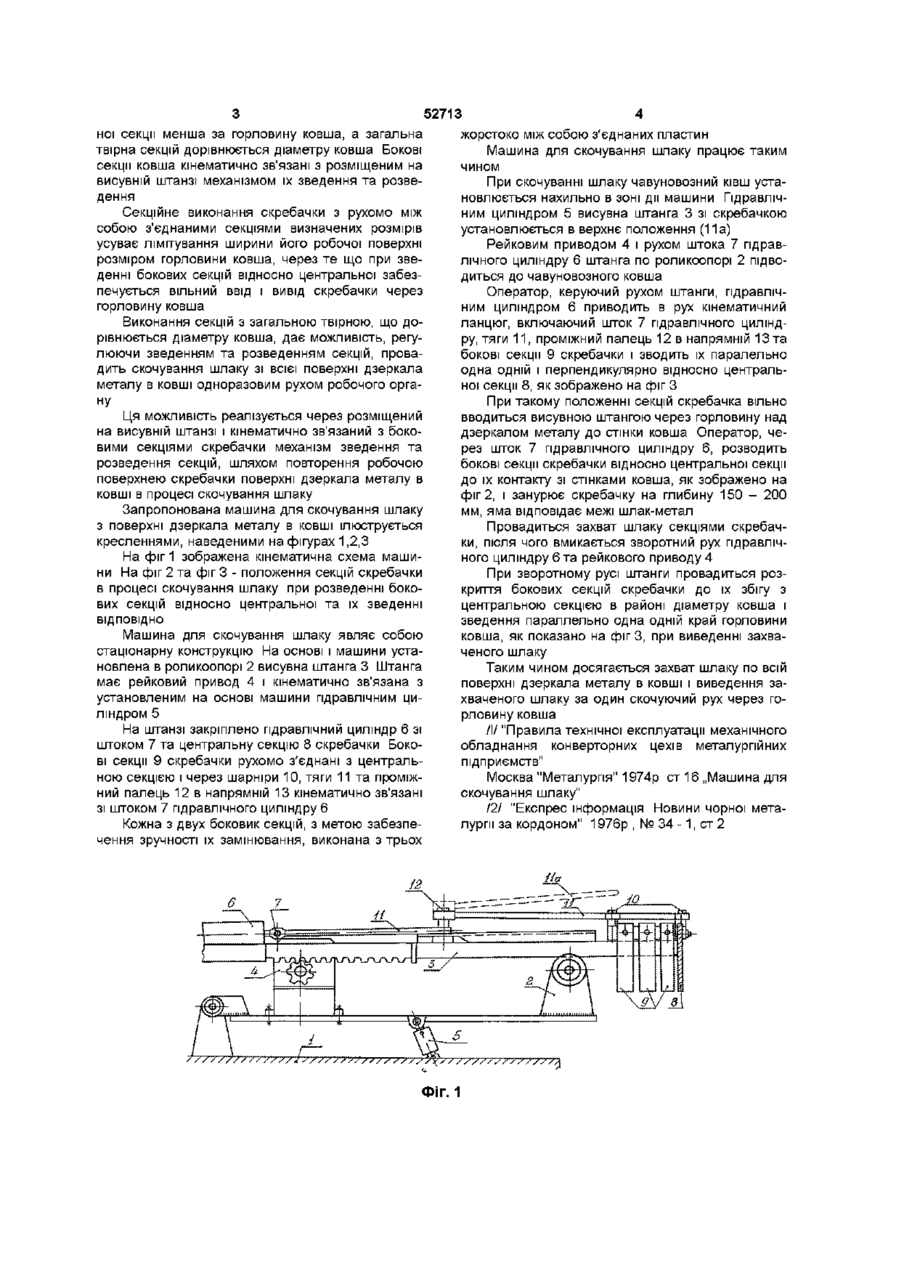

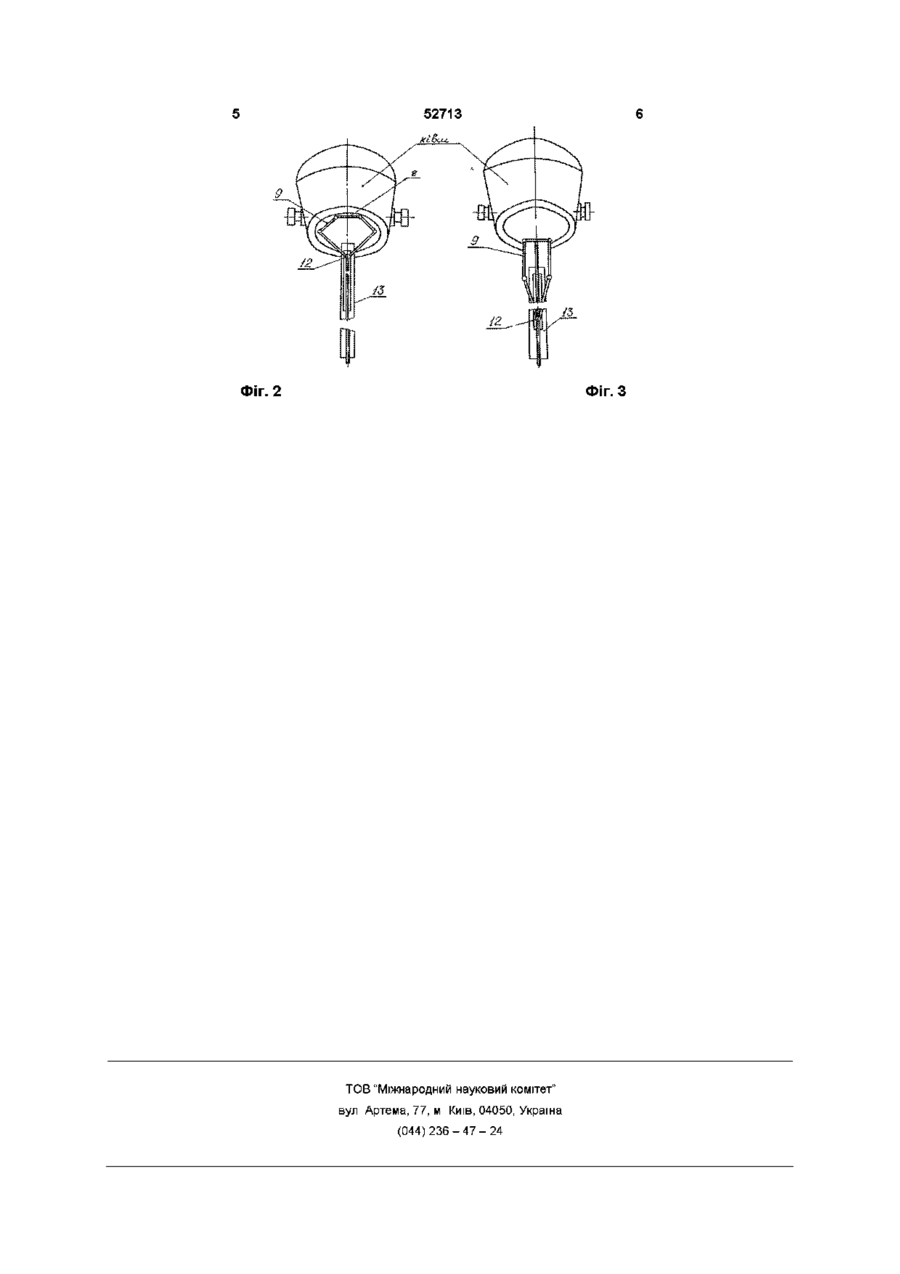

Машина для скочування шлаку з поверхні дзеркала металу в ковші, що містить основу з установленою на ній з можливістю переміщення в вертикальній та горизонтальній площинах висувною штангою, яка несе на передньому КІНЦІ робочий орган, що являє собою скребачку, яка відрізняється тим, що скребачка виконана з рухомо між собою з'єднаних секцій, центральної та бокових, останні кінематично зв'язані з розміщеним на висувній штанзі механізмом їх зведення та розведення, при цьому ширина центральної секції менша за горловину ковша, а загальна твірна секцій дорівнює діаметру ковша Винахід відноситься до чорної металургії і може бути використаним при виведенні шлаку з чавуновозних ковшів перед зливом чавуну у міксер або сталеплавильний агрегат Відома машина для скочування шлаку МСШ-1, яка містить стрілу, несучу на передньому КІНЦІ робочий орган-скребачку з приводом переміщення стріли й поворотну раму, в якій ця стріла установлена/1/ Скочування шлаку забезпечується переміщенням стріли та поворотом рами в поєднанні зі змінюванням положення ковша Машина має складну систему механізмів повороту рами, порівняно невеликий кут повороту рами, внаслідок чого характеризується тривалістю процесу скочування Відома також машина для скочування шлаку з поверхні рідкого чавуну перед заливкою його у конвертор, яка виготовлена фірмою "Луис А Грант" /2/, що виявляється найбільш близькою запропонованій Машина має установлену на опорних роликах висувну штангу, несучу на передньому КІНЦІ сталеву скребачку Зворотно-поступний рух робочого органу забезпечується пдроприводом Максимальний кут повороту штанги в горизонтальній площині - 350° Переміщення штанги в вертикальній площині забезпечується гідравлічним циліндром, максимальний кут підйому штанги - 50° Проте, незважаючи на значні технічні можливості машини, тривалість скочування за певними умовами /рідкорухомий шлак, значна товщина шару шлаку/ залишається великою Це зумовлено, як і у аналога, виконанням скребачки з шириною робочої поверхні значно меншою за горловину ковша, що пов'язане з заметал юванням горловини у процесі експлуатації Внаслідок цього скочування шлаку провадиться багаторазовим рухом скребачки по дзеркалу металу В основу винаходу поставлено задачу скорочення часу скочування шлаку за рахунок зменшення КІЛЬКОСТІ скочуючих рухів робочого органу машини в процесі скочування шлаку шляхом збільшення ширини його робочої поверхні Для досягнення зазначеного технічного результату в машині для скочування шлаку з поверхні дзеркала металу в ковші, яка містить основу з установленою на ній з можливістю переміщення в горизонтальній та вертикальній площинах висувною штангою, що несе на передньому КІНЦІ робочий орган, представляючий собою скребачку.остання виконана з рухано між собою з'єднаних секцій, центральної та бокових Ширина централь О СО Ю 52713 жорстоко між собою з'єднаних пластин ноі секції менша за горловину ковша, а загальна Машина для скочування шлаку працює таким твірна секцій дорівнюється діаметру ковша Бокові чином секції ковша кінематично зв'язані з розміщеним на висувній штанзі механізмом їх зведення та розвеПри скочуванні шлаку чавуновозний ківш устадення новлюється нахильно в зоні дії машини ГідравлічСекційне виконання скребачки з рухомо між ним циліндром 5 висувна штанга 3 зі скребачкою собою з'єднаними секціями визначених розмірів установлюється в верхнє положення (11а) усуває лімітування ширини його робочої поверхні Рейковим приводом 4 і рухом штока 7 гідраврозміром горловини ковша, через те що при звелічного циліндру 6 штанга по роликоопорі 2 підводенні бокових секцій відносно центральної забездиться до чавуновозного ковша печується вільний ввід і вивід скребачки через Оператор, керуючий рухом штанги, гідравлічгорловину ковша ним циліндром 6 приводить в рух кінематичний Виконання секцій з загальною твірною, що доланцюг, включаючий шток 7 гідравлічного циліндрівнюється діаметру ковша, дає можливість, регуру, тяги 11, проміжний палець 12 в напрямній 13 та люючи зведенням та розведенням секцій, провабокові секції 9 скребачки і зводить їх паралельно дить скочування шлаку зі всієї поверхні дзеркала одна одній і перпендикулярно відносно центральметалу в ковші одноразовим рухом робочого органої секції 8, як зображено на фіг З ну При такому положенні секцій скребачка вільно Ця можливість реалізується через розміщений вводиться висувною штангою через горловину над на висувній штанзі і кінематично зв'язаний з бокодзеркалом металу до стінки ковша Оператор, чевими секціями скребачки механізм зведення та рез шток 7 гідравлічного циліндру 6, розводить розведення секцій, шляхом повторення робочою бокові секції скребачки відносно центральної секції поверхнею скребачки поверхні дзеркала металу в до їх контакту зі стінками ковша, як зображено на ковші в процесі скочування шлаку фіг 2, і занурює скребачку на глибину 150 - 200 мм, яма відповідає межі шлак-метал Запропонована машина для скочування шлаку з поверхні дзеркала металу в ковші ілюструється Провадиться захват шлаку секціями скребачкресленнями, наведеними на фігурах 1,2,3 ки, після чого вмикається зворотний рух гідравлічНа фіг 1 зображена кінематична схема машиного циліндру 6 та рейкового приводу 4 ни На фіг 2 та фіг 3 - положення секцій скребачки При зворотному русі штанги провадиться розв процесі скочування шлаку при розведенні бококриття бокових секцій скребачки до їх збігу з вих секцій відносно центральної та їх зведенні центральною секцією в районі діаметру ковша і ВІДПОВІДНО зведення параллельно одна одній край горловини ковша, як показано на фіг 3, при виведенні захваМашина для скочування шлаку являє собою ченого шлаку стаціонарну конструкцію На основі і машини установлена в роликоопорі 2 висувна штанга 3 Штанга Таким чином досягається захват шлаку по всій має рейковий привод 4 і кінематично зв'язана з поверхні дзеркала металу в ковші і виведення заустановленим на основі машини гідравлічним цихваченого шлаку за один скочуючий рух через голіндром 5 рловину ковша На штанзі закріплено гідравлічний циліндр 6 зі /І/"Правила технічної експлуатації механічного штоком 7 та центральну секцію 8 скребачки Бокообладнання конверторних цехів металургійних ві секції 9 скребачки рухомо з'єднані з центральпідприємств" ною секцією і через шарніри 10, тяги 11 та проміжМосква "Металургія" 1974р ст 16 „Машина для ний палець 12 в напрямній 13 кінематично зв'язані скочування шлаку" зі штоком 7 гідравлічного циліндру 6 121 "Експрес інформація Новини чорної металурги за кордоном" 1976р , № 34 - 1 , ст 2 Кожна з двух боковик секцій, з метою забезпечення зручності їх замінювання, виконана з трьох ФІГ. 1 Фіг. 2 Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
