Адгезійна мостоподібна конструкція

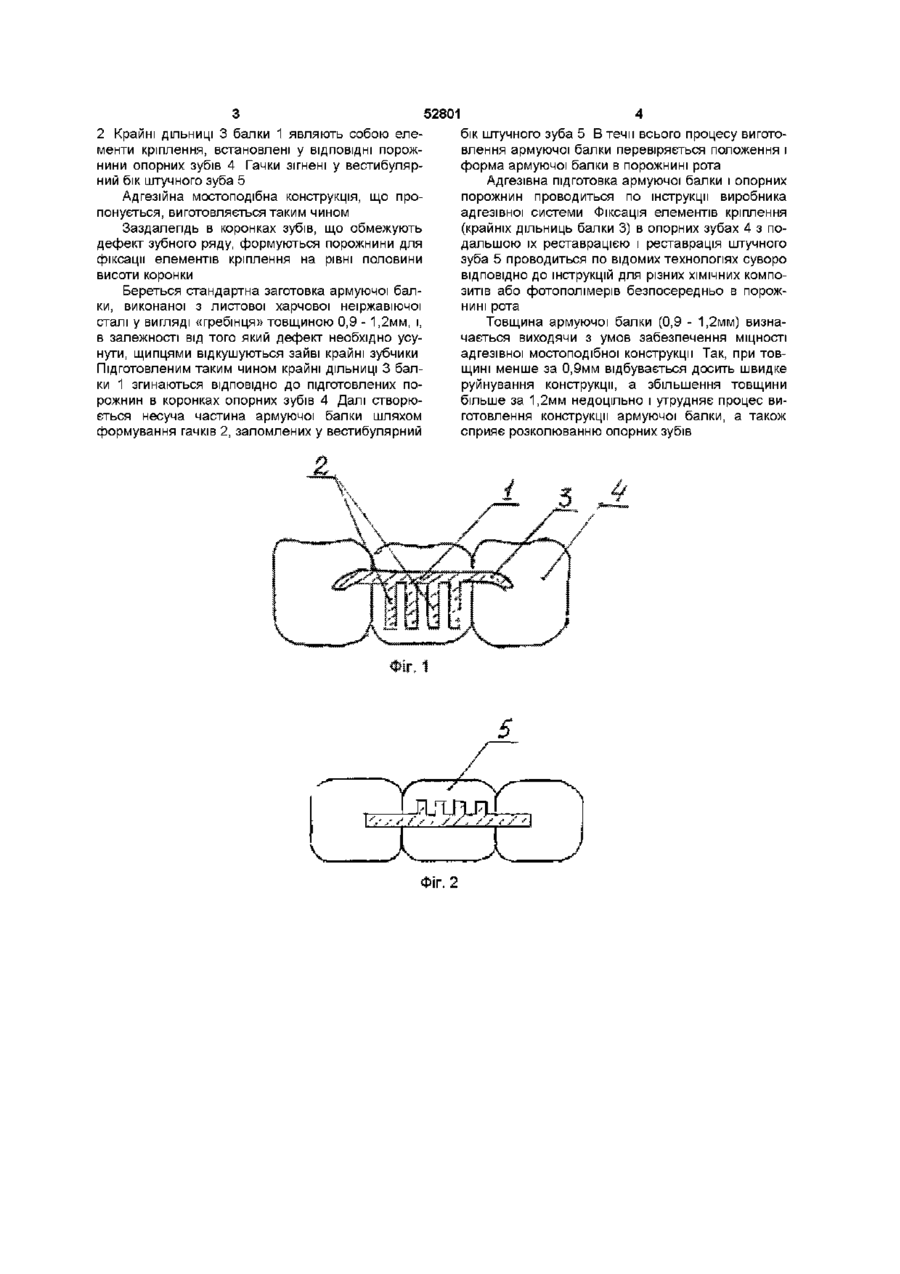

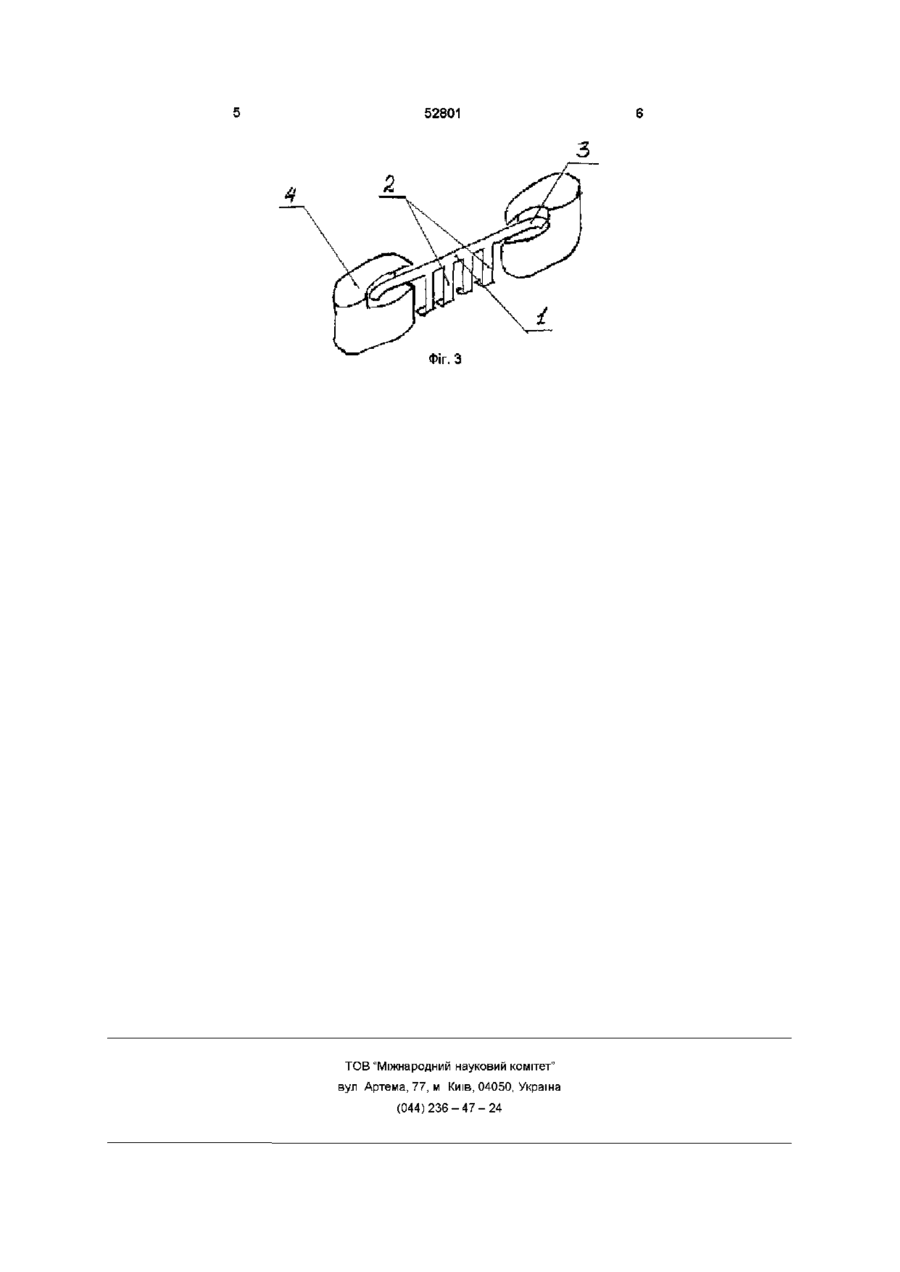

1 Адгезійна мостоподібна конструкція, що включає армуючу балку, яка складається з несучої частини і елементів кріплення для введення у Винахід відноситься до медицини, а саме, до ортопедичної стоматології Відомий незнімний зубний протез (патент Роси № 2099021, М кл А 61 С 13/00,1977 м ), утримуючий штучний зуб і елементи його кріплення на опорні зуби, виконані з кінцями, виступаючими над медіальними поверхнями штучного зуба, в якому на його оральний стороні виконані щонайменше два горизонтальних пази, в яких встановлені за допомогою самоотверджуючого складу елементи кріплення у вигляді стержневих фіксаторів Недоліком вказаного протеза є незадовільна фіксація штучного зуба до опорних зубів Відома також адгезійна мостоподібна конструкція («Дент-Арт», 1998 р ,№ 2), взята за прототип, в якій армуюча металева балка складається з двох опорних елементів і проміжної опорної частини, розташованої по центру коронки штучного зуба Вся конструкція виконана з ортодонтичного дроту діаметром 0,9 - 1,0мм шляхом згинання и за певними правилами в залежності від того, які зуби є опорними і які треба протезувати Недоліком цієї конструкції є недостатня МІЦНІСТЬ протеза, складність його виготовлення, а також обмеженість використання цієї конструкції для усунення різних дефектів зубного ряду Даний винахід вирішує задачу підвищення надійності і МІЦНОСТІ конструкції, а також досягнення простоти підготовки армуючої балки до фіксації на опорних зубах і придания певної конфігурації несучої частини армуючої балки Поставлена задача вирішується тим, що в адгезійній мостоподібній конструкції, що включає ВІДПОВІДНІ пази опорних зубів, яка відрізняється тим, що армуюча балка виконана у вигляді єдиної системи балки з гачками, в якій елементи кріплення являють собою підготовлені ВІДПОВІДНИМ чином крайні ділянки балки, а в несучій частині гачки загнуті у вестибулярний бік 2 Адгезійна мостоподібна конструкція за п 1, яка відрізняється тим, що армуюча балка виконана з листової харчової нержавіючої сталі товщиною 0,9-1,2 мм армуючу балку, що складається з несучої частини і елементів кріплення для введення у ВІДПОВІДНІ пази опорних зубів, згідно з винаходом, армуюча балка виконана у вигляді єдиної системи балки з гачками, в якій елементи кріплення являють собою підготовлені ВІДПОВІДНИМ образом крайні ДІЛЬНИЦІ балки, а в несучій частині гачки заломлені у вестибулярний бік, при цьому, армуюча балка виконана з листової харчової неіржавіючої сталі товщиною 0,9 - 1,2мм Технічний наслідок полягає в тому, що за рахунок створення в армуючій балці додаткових конструктивних елементів у вигляді гачків виникає додаткова поверхня зчеплення каркаса армуючої балки в несучій и частині з різними самоотверджуючими складами, що забезпечує підвищення надійності і МІЦНОСТІ всієї мостоподібній конструкції Крім того, запропонована конструкція армуючої балки дозволить застосовувати при виготовленні штучних зубів менш і більш доступні полімеризуючі ХІМІЧНІ композити, що дорого коштують Простота підготовки армуючої балки до фіксації на опорних зубах і подальшій реставрації дефекту зубного ряду досягається за рахунок пружності заготовки армуючої балки, що забезпечує фіксування при приданні необхідної форми На фіг 1 показана адгезівна мостоподібна конструкція, вид спереду, на фіг 2 - те ж, вид зверху, на фіг 3 армуюча балка, встановлена на опорні зуби Адгезійна мостоподібна конструкція містить армуючу балку, що складається з балки 1 і гачків О о 0 0 ю 52801 2 Крайні ДІЛЬНИЦІ 3 балки 1 являють собою елементи кріплення, встановлені у ВІДПОВІДНІ порожнини опорних зубів 4 Гачки зігнені у вестибулярний бік штучного зуба 5 Адгезійна мостоподібна конструкція, що пропонується, виготовляється таким чином Заздалегідь в коронках зубів, що обмежують дефект зубного ряду, формуються порожнини для фіксації елементів кріплення на рівні половини висоти коронки Береться стандартна заготовка армуючої балки, виконаної з листової харчової неіржавіючої сталі у вигляді «гребінця» товщиною 0,9 - 1,2мм, і, в залежності від того який дефект необхідно усунути, щипцями відкушуються зайві крайні зубчики Підготовленим таким чином крайні ДІЛЬНИЦІ 3 балки 1 згинаються ВІДПОВІДНО ДО підготовлених порожнин в коронках опорних зубів 4 Далі створюється несуча частина армуючої балки шляхом формування гачків 2, заломлених у вестибулярний Фіг. 2 бік штучного зуба 5 В течи всього процесу виготовлення армуючої балки перевіряється положення і форма армуючої балки в порожнині рота Адгезівна підготовка армуючої балки і опорних порожнин проводиться по інструкції виробника адгезівної системи Фіксація елементів кріплення (крайніх дільниць балки 3) в опорних зубах 4 з подальшою їх реставрацією і реставрація штучного зуба 5 проводиться по відомих технологіях суворо ВІДПОВІДНО до інструкцій для різних ХІМІЧНИХ композитів або фотополімерів безпосередньо в порожнині рота Товщина армуючої балки (0,9 - 1,2мм) визначається виходячи з умов забезпечення МІЦНОСТІ адгезівної мостоподібної конструкції Так, при товщині менше за 0,9мм відбувається досить швидке руйнування конструкції, а збільшення товщини більше за 1,2мм недоцільно і утрудняє процес виготовлення конструкції армуючої балки, а також сприяє розколюванню опорних зубів 52801 Фіг. З ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
