Спосіб зважування шихти на вагах бункерної естакади

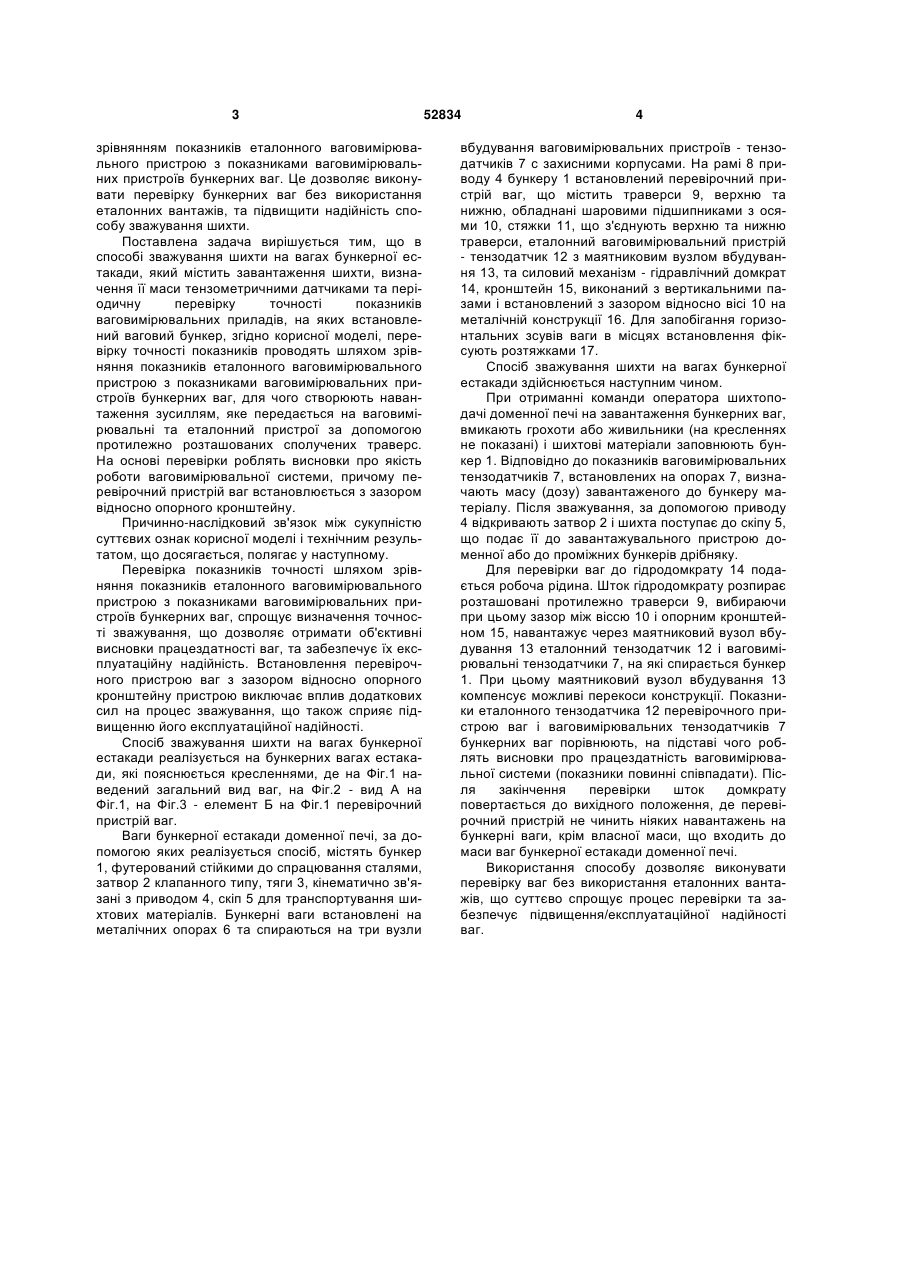

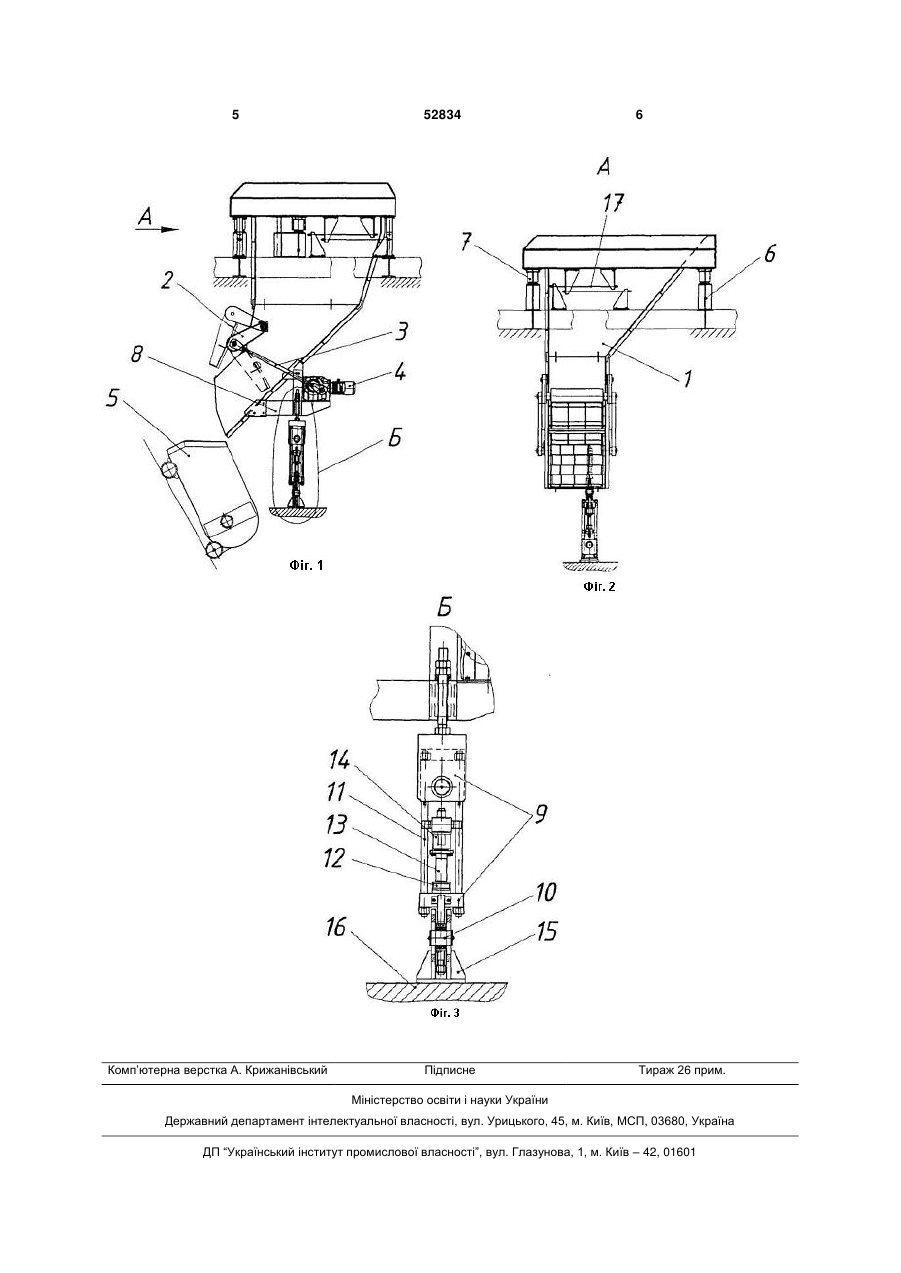

Спосіб зважування шихти на вагах бункерної естакади, що включає завантаження шихти, ви 3 зрівнянням показників еталонного ваговимірювального пристрою з показниками ваговимірювальних пристроїв бункерних ваг. Це дозволяє виконувати перевірку бункерних ваг без використання еталонних вантажів, та підвищити надійність способу зважування шихти. Поставлена задача вирішується тим, що в способі зважування шихти на вагах бункерної естакади, який містить завантаження шихти, визначення її маси тензометричними датчиками та періодичну перевірку точності показників ваговимірювальних приладів, на яких встановлений ваговий бункер, згідно корисної моделі, перевірку точності показників проводять шляхом зрівняння показників еталонного ваговимірювального пристрою з показниками ваговимірювальних пристроїв бункерних ваг, для чого створюють навантаження зусиллям, яке передається на ваговимірювальні та еталонний пристрої за допомогою протилежно розташованих сполучених траверс. На основі перевірки роблять висновки про якість роботи ваговимірювальної системи, причому перевірочний пристрій ваг встановлюється з зазором відносно опорного кронштейну. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, полягає у наступному. Перевірка показників точності шляхом зрівняння показників еталонного ваговимірювального пристрою з показниками ваговимірювальних пристроїв бункерних ваг, спрощує визначення точності зважування, що дозволяє отримати об'єктивні висновки працездатності ваг, та забезпечує їх експлуатаційну надійність. Встановлення перевірочного пристрою ваг з зазором відносно опорного кронштейну пристрою виключає вплив додаткових сил на процес зважування, що також сприяє підвищенню його експлуатаційної надійності. Спосіб зважування шихти на вагах бункерної естакади реалізується на бункерних вагах естакади, які пояснюється кресленнями, де на Фіг.1 наведений загальний вид ваг, на Фіг.2 - вид А на Фіг.1, на Фіг.3 - елемент Б на Фіг.1 перевірочний пристрій ваг. Ваги бункерної естакади доменної печі, за допомогою яких реалізується спосіб, містять бункер 1, футерований стійкими до спрацювання сталями, затвор 2 клапанного типу, тяги 3, кінематично зв'язані з приводом 4, скіп 5 для транспортування шихтових матеріалів. Бункерні ваги встановлені на металічних опорах 6 та спираються на три вузли 52834 4 вбудування ваговимірювальних пристроїв - тензодатчиків 7 с захисними корпусами. На рамі 8 приводу 4 бункеру 1 встановлений перевірочний пристрій ваг, що містить траверси 9, верхню та нижню, обладнані шаровими підшипниками з осями 10, стяжки 11, що з'єднують верхню та нижню траверси, еталонний ваговимірювальний пристрій - тензодатчик 12 з маятниковим вузлом вбудування 13, та силовий механізм - гідравлічний домкрат 14, кронштейн 15, виконаний з вертикальними пазами і встановлений з зазором відносно вісі 10 на металічній конструкції 16. Для запобігання горизонтальних зсувів ваги в місцях встановлення фіксують розтяжками 17. Спосіб зважування шихти на вагах бункерної естакади здійснюється наступним чином. При отриманні команди оператора шихтоподачі доменної печі на завантаження бункерних ваг, вмикають грохоти або живильники (на кресленнях не показані) і шихтові матеріали заповнюють бункер 1. Відповідно до показників ваговимірювальних тензодатчиків 7, встановлених на опорах 7, визначають масу (дозу) завантаженого до бункеру матеріалу. Після зважування, за допомогою приводу 4 відкривають затвор 2 і шихта поступає до скіпу 5, що подає її до завантажувального пристрою доменної або до проміжних бункерів дрібняку. Для перевірки ваг до гідродомкрату 14 подається робоча рідина. Шток гідродомкрату розпирає розташовані протилежно траверси 9, вибираючи при цьому зазор між віссю 10 і опорним кронштейном 15, навантажує через маятниковий вузол вбудування 13 еталонний тензодатчик 12 і ваговимірювальні тензодатчики 7, на які спирається бункер 1. При цьому маятниковий вузол вбудування 13 компенсує можливі перекоси конструкції. Показники еталонного тензодатчика 12 перевірочного пристрою ваг і ваговимірювальних тензодатчиків 7 бункерних ваг порівнюють, на підставі чого роблять висновки про працездатність ваговимірювальної системи (показники повинні співпадати). Після закінчення перевірки шток домкрату повертається до вихідного положення, де перевірочний пристрій не чинить ніяких навантажень на бункерні ваги, крім власної маси, що входить до маси ваг бункерної естакади доменної печі. Використання способу дозволяє виконувати перевірку ваг без використання еталонних вантажів, що суттєво спрощує процес перевірки та забезпечує підвищення/експлуатаційної надійності ваг. 5 Комп’ютерна верстка А. Крижанівський 52834 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
