Бункерні ваги бункерної естакади доменної печі

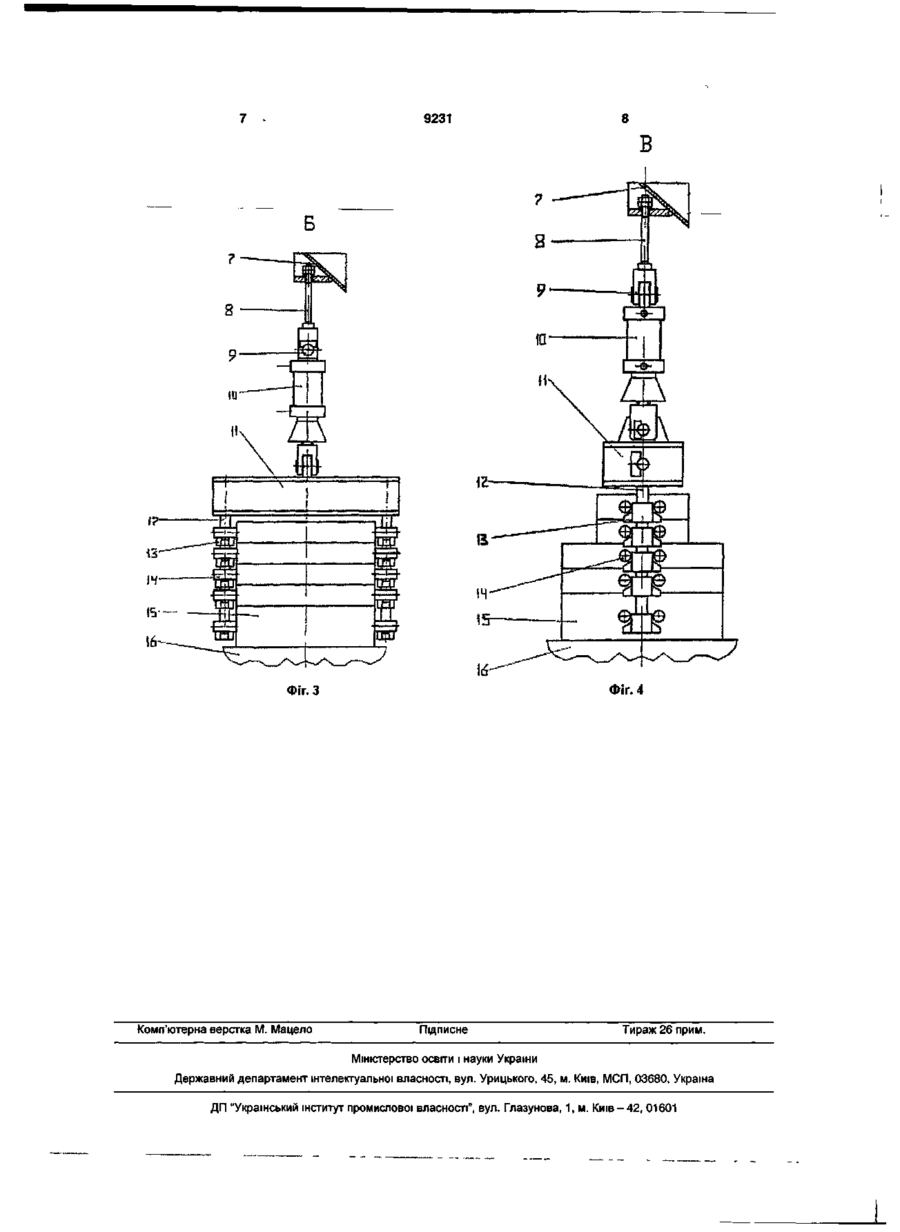

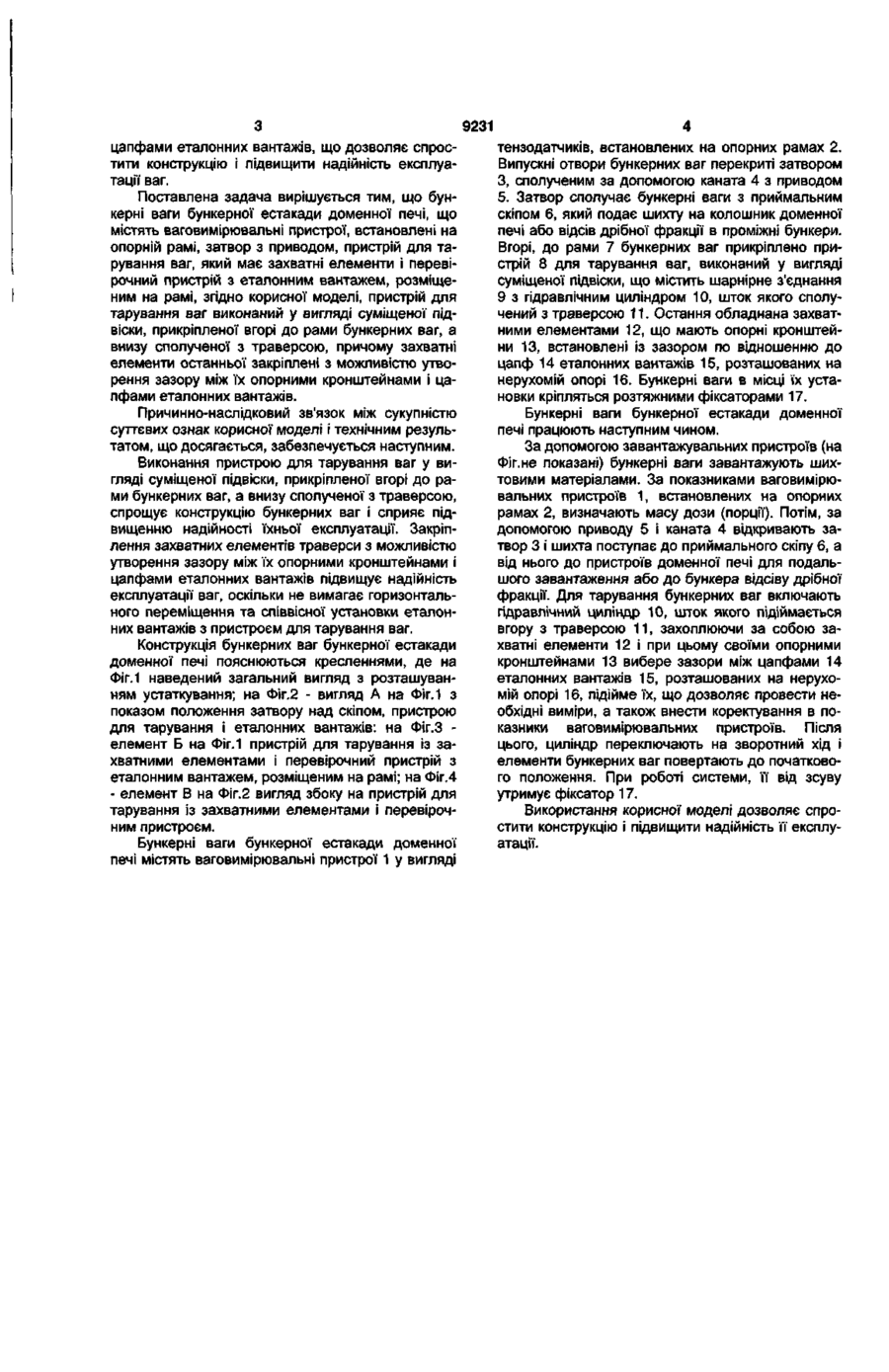

Бункерні ваги бункерної естакади доменної печі, що містять ваговимірювальні пристрої, вста новлені на опорній рамі, затвор з приводом, пристрій для тарування ваг, який має захватні елементи і перевірочний пристрій з еталонним вантажем, розміщеним на рамі, які відрізняються тим, що пристрій для тарування ваг виконаний у вигляді суміщеної підвіски, прикріпленої вгорі до рами бункерних ваг, а внизу сполученої з траверсою, причому захватні елементи останньої закріплені з можливістю утворення зазору між їх опорними кронштейнами і цапфами еталонних вантажів. Корисна модель стосується металургії, переважно бункерних естакад доменних печей і може бути використана для прийому, підготовки, дозування і подачі шихтових матеріалів до плавильного агрегату. Відомі бункерні ваги бункерної естакади доменної печі [див. Вегман Є.Ф. та ін. Металургія чавуну, Москва, Металургія, 1989, стор. 437-439]. Зазначений аналог містить бункерні ваги з затвором, шарнірне закріпленим на них за допомогою вісей, кінематичне пов'язаних з приводом затвора, проміжні тічки для завантаження скіпу і скіпи для подачі шихти до доменної печі. Недоліком відомих бункерних ваг є складність їх конструкції та недостатня надійність при експлуатації. Найбільш близькими за технічною сутністю та технічним результатом, який досягається, до корисної моделі, що заявляється, є бункерні ваги бункерної естакади доменної печі [див. патент РФ № 2121508, МПК6 С21В 7/00, 1998]. Це технічне рішення прийняте за прототип. Бункерні ваги за прототипом містять ваговимірювальні пристрої, встановлені на опорній рамі, затвор з кривошипним приводом, пристрій для тарування ваг, який має захватні елементи, перевірочний пристрій з еталонним вантажем, розміщеним на рухомій рамі, при цьому, інший захватний елемент розташований, як і привід, на еталонному вантажі, а система управління приво дом, розміщена-на рухомій рамі перевірочного пристрою. Суттєвими ознаками прототипу, співпадаючими з суттєвими ознаками корисної моделі, що заявляється, є: ваговимірювальні пристрої, встановлені на опорній рамі, затвор з приводом, пристрій для тарування ваг, який має захватні елементи і перевірочний пристрій з еталонним вантажем, розміщеним на рамі. Недоліками бункерних ваг бункерної естакади доменної печі за прототипом є: складність їх конетрукції та недостатня надійність при експлуатації. Це пояснюється тим, що захватні елементи пристрою для тарування ваг виконані роздільними, одни з них встановлені на рамі ваг, а інші, що контактують з ними, закріплені на еталонному вантажі. При цьому система управління, а отже і гідронасосний привід (на кресленні не наведений) розміщені на рухомій рамі візка. Для виконання робіт візок необхідно переміщати у ручну і кожного разу наново вводити в зчеплення захватні елементи, що зменшує їх надійність при експлуатації. В основу корисної моделі поставлено задачу удосконалити конструкцію бункерних ваг бункерної естакади доменної печі шляхом виконання пристрою для тарування ваг у вигляді суміщеної підвіски, прикріпленої вгорі до рами бункерних ваг, а внизу сполученої з траверсою, причому захватні елементи останньої закріплені з можливістю утворення зазору між їх опорними кронштейнами та CO 5Г 9231 цапфами еталонних вантажів, що дозволяє спростити конструкцію і підвищити надійність експлуатації ваг. Поставлена задача вирішується тим, що бункерні ваги бункерної естакади доменної печі, що містять ваговимірювальні пристрої, встановлені на опорній рамі, затвор з приводом, пристрій для тарування ваг, який має захватні елементи і перевірочний пристрій з еталонним вантажем, розміщеним на рамі, згідно корисної моделі, пристрій для тарування ваг виконаний у вигляді суміщеної підвіски, прикріпленої вгорі до рами бункерних ваг, а внизу сполученої з траверсою, причому захватні елементи останньої закріплені з можливістю утворення зазору між їх опорними кронштейнами і цапфами еталонних вантажів. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, забезпечується наступним. Виконання пристрою для тарування ваг у вигляді суміщеної підвіски, прикріпленої вгорі до рами бункерних ваг, а внизу сполученої з траверсою, спрощує конструкцію бункерних ваг і сприяє підвищенню надійності їхньої експлуатації. Закріплення захватних елементів траверси з можливістю утворення зазору між їх опорними кронштейнами і цапфами еталонних вантажів підвищує надійність експлуатації ваг, оскільки не вимагає горизонтального переміщення та співвісної установки еталонних вантажів з пристроєм для тарування ваг. Конструкція бункерних ваг бункерної естакади доменної печі пояснюються кресленнями, де на Фіг.1 наведений загальний вигляд з розташуванням устаткування; на Фіг.2 - вигляд А на Фіг. 1 з показом положення затвору над скіпом, пристрою для тарування і еталонних вантажів: на Фіг.З елемент Б на Фіг.1 пристрій для тарування із захватними елементами і перевірочний пристрій з еталонним вантажем, розміщеним на рамі; на Фіг.4 - елемент В на Фіг.2 вигляд збоку на пристрій для тарування із захватними елементами і перевірочним пристроєм. Бункерні ваги бункерної естакади доменної печі містять ваговимірювальні пристрої 1 у вигляді 4 тензодатчиків, встановлених на опорних рамах 2. Випускні отвори бункерних ваг перекриті затвором З, сполученим за допомогою каната 4 з приводом 5. Затвор сполучає бункерні ваги з приймальним скіпом 6, який подає шихту на колошник доменної печі або відсів дрібної фракції в проміжні бункери. Вгорі, до рами 7 бункерних ваг прикріплено пристрій 8 для тарування ваг, виконаний у вигляді суміщеної підвіски, що містить шарнірне з'єднання 9 з гідравлічним циліндром 10, шток якого сполучений з траверсою 11. Остання обладнана захватними елементами 12, що мають опорні кронштейни 13, встановлені із зазором по відношенню до цапф 14 еталонних вантажів 15, розташованих на нерухомій опорі 16. Бункерні ваги в місці їх установки кріпляться розтяжними фіксаторами 17. Бункерні ваги бункерної естакади доменної печі працюють наступним чином. За допомогою завантажувальних пристроїв (на Фіг.не показані) бункерні ваги завантажують шихтовими матеріалами. За показниками ваговимірювальних пристроїв 1, встановлених на опорних рамах 2, визначають масу дози (порції). Потім, за допомогою приводу 5 і каната 4 відкривають затвор 3 і шихта поступає до приймального скіпу 6, а від нього до пристроїв доменної печі для подальшого завантаження або до бункера відсіву дрібної фракції. Для тарування бункерних ваг включають гідравлічний циліндр 10, шток якого підіймається вгору з траверсою 11, захоплюючи за собою захватні елементи 12 і при цьому своїми опорними кронштейнами 13 вибере зазори між цапфами 14 еталонних вантажів 15, розташованих на нерухомій опорі 16, підійме їх, що дозволяє провести необхідні виміри, а також внести коректування в показники ваговимірювальних пристроїв. Після цього, циліндр переключають на зворотний хід і елементи бункерних ваг повертають до початкового положення. При роботі системи, її від зсуву утримує фіксатор 17. Використання корисної моделі дозволяє спростити конструкцію і підвищити надійність її експлуатації. izze 9231 В Фіг. 4 Фіг. З Комп'ютерна верстка М. Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
