Спосіб установки ємкісного рівнеміра у бункері

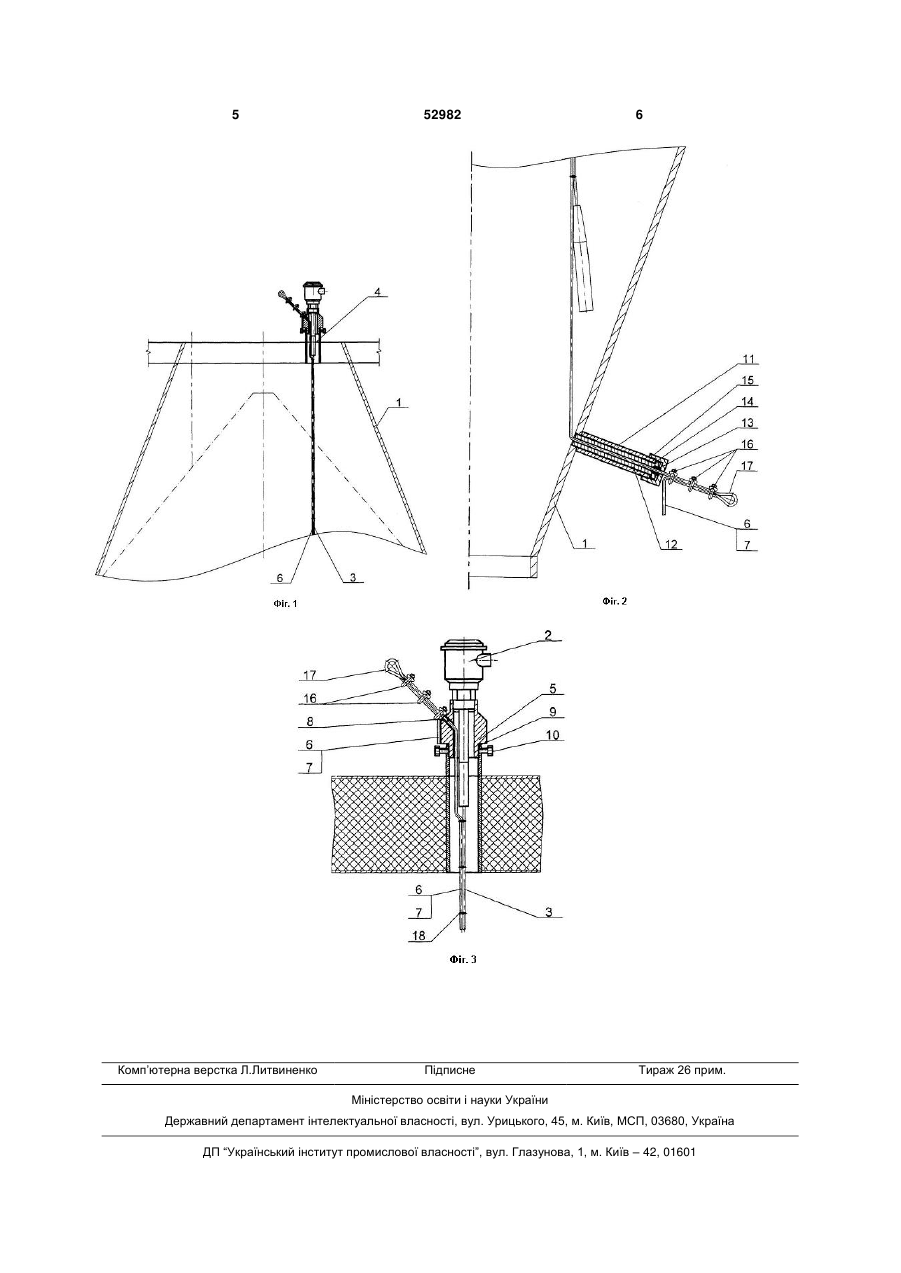

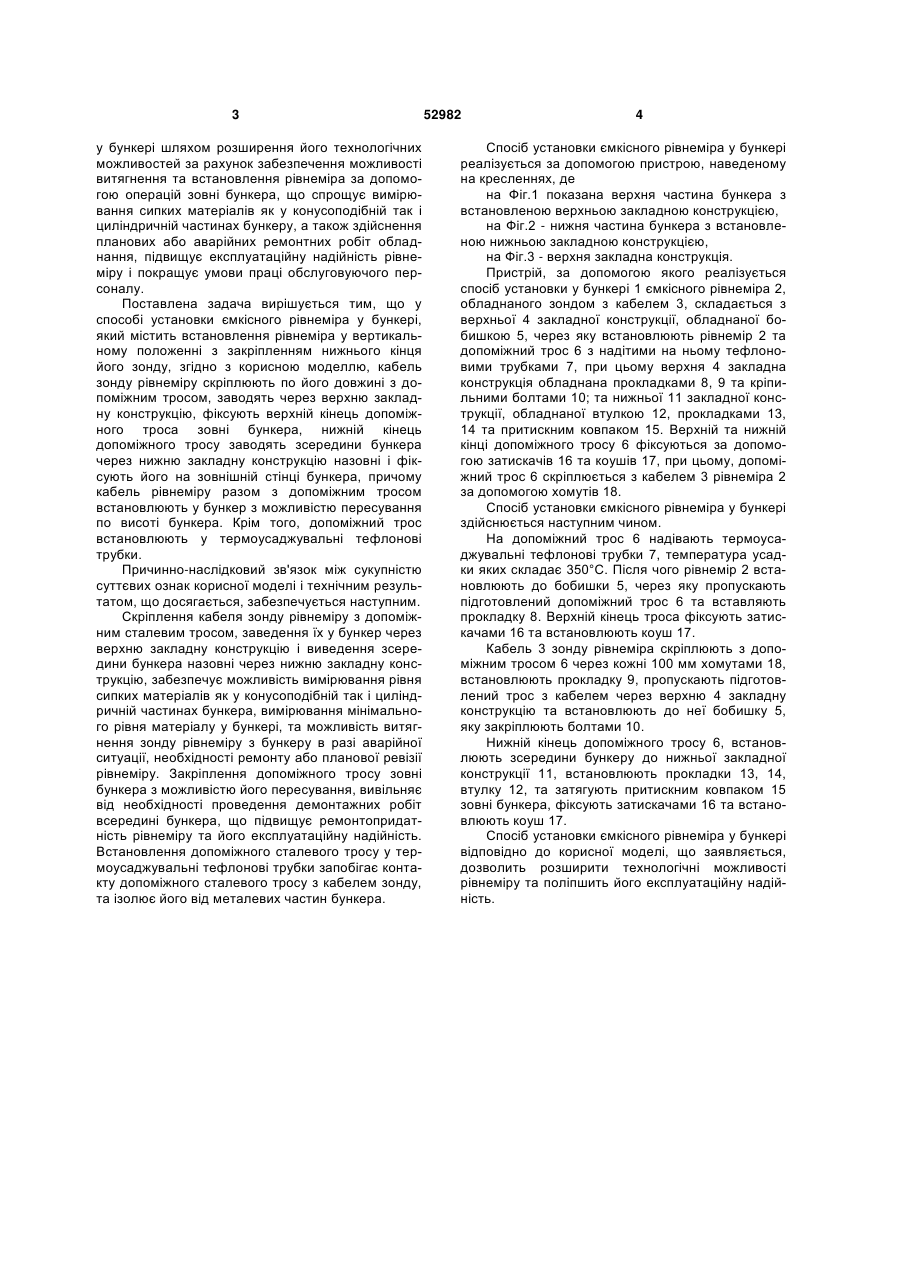

1. Спосіб установки ємкісного рівнеміра у бункері, який містить встановлення рівнеміра у вертикальному положенні з закріпленням нижнього кінця його зонда, який відрізняється тим, що кабель 3 у бункері шляхом розширення його технологічних можливостей за рахунок забезпечення можливості витягнення та встановлення рівнеміра за допомогою операцій зовні бункера, що спрощує вимірювання сипких матеріалів як у конусоподібній так і циліндричній частинах бункеру, а також здійснення планових або аварійних ремонтних робіт обладнання, підвищує експлуатаційну надійність рівнеміру і покращує умови праці обслуговуючого персоналу. Поставлена задача вирішується тим, що у способі установки ємкісного рівнеміра у бункері, який містить встановлення рівнеміра у вертикальному положенні з закріпленням нижнього кінця його зонду, згідно з корисною моделлю, кабель зонду рівнеміру скріплюють по його довжині з допоміжним тросом, заводять через верхню закладну конструкцію, фіксують верхній кінець допоміжного троса зовні бункера, нижній кінець допоміжного тросу заводять зсередини бункера через нижню закладну конструкцію назовні і фіксують його на зовнішній стінці бункера, причому кабель рівнеміру разом з допоміжним тросом встановлюють у бункер з можливістю пересування по висоті бункера. Крім того, допоміжний трос встановлюють у термоусаджувальні тефлонові трубки. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі і технічним результатом, що досягається, забезпечується наступним. Скріплення кабеля зонду рівнеміру з допоміжним сталевим тросом, заведення їх у бункер через верхню закладну конструкцію і виведення зсередини бункера назовні через нижню закладну конструкцію, забезпечує можливість вимірювання рівня сипких матеріалів як у конусоподібній так і циліндричній частинах бункера, вимірювання мінімального рівня матеріалу у бункері, та можливість витягнення зонду рівнеміру з бункеру в разі аварійної ситуації, необхідності ремонту або планової ревізії рівнеміру. Закріплення допоміжного тросу зовні бункера з можливістю його пересування, вивільняє від необхідності проведення демонтажних робіт всередині бункера, що підвищує ремонтопридатність рівнеміру та його експлуатаційну надійність. Встановлення допоміжного сталевого тросу у термоусаджувальні тефлонові трубки запобігає контакту допоміжного сталевого тросу з кабелем зонду, та ізолює його від металевих частин бункера. 52982 4 Спосіб установки ємкісного рівнеміра у бункері реалізується за допомогою пристрою, наведеному на кресленнях, де на Фіг.1 показана верхня частина бункера з встановленою верхньою закладною конструкцією, на Фіг.2 - нижня частина бункера з встановленою нижньою закладною конструкцією, на Фіг.3 - верхня закладна конструкція. Пристрій, за допомогою якого реалізується спосіб установки у бункері 1 ємкісного рівнеміра 2, обладнаного зондом з кабелем 3, складається з верхньої 4 закладної конструкції, обладнаної бобишкою 5, через яку встановлюють рівнемір 2 та допоміжний трос 6 з надітими на ньому тефлоновими трубками 7, при цьому верхня 4 закладна конструкція обладнана прокладками 8, 9 та кріпильними болтами 10; та нижньої 11 закладної конструкції, обладнаної втулкою 12, прокладками 13, 14 та притискним ковпаком 15. Верхній та нижній кінці допоміжного тросу 6 фіксуються за допомогою затискачів 16 та коушів 17, при цьому, допоміжний трос 6 скріплюється з кабелем 3 рівнеміра 2 за допомогою хомутів 18. Спосіб установки ємкісного рівнеміра у бункері здійснюється наступним чином. На допоміжний трос 6 надівають термоусаджувальні тефлонові трубки 7, температура усадки яких складає 350°С. Після чого рівнемір 2 встановлюють до бобишки 5, через яку пропускають підготовлений допоміжний трос 6 та вставляють прокладку 8. Верхній кінець троса фіксують затискачами 16 та встановлюють коуш 17. Кабель 3 зонду рівнеміра скріплюють з допоміжним тросом 6 через кожні 100 мм хомутами 18, встановлюють прокладку 9, пропускають підготовлений трос з кабелем через верхню 4 закладну конструкцію та встановлюють до неї бобишку 5, яку закріплюють болтами 10. Нижній кінець допоміжного тросу 6, встановлюють зсередини бункеру до нижньої закладної конструкції 11, встановлюють прокладки 13, 14, втулку 12, та затягують притискним ковпаком 15 зовні бункера, фіксують затискачами 16 та встановлюють коуш 17. Спосіб установки ємкісного рівнеміра у бункері відповідно до корисної моделі, що заявляється, дозволить розширити технологічні можливості рівнеміру та поліпшить його експлуатаційну надійність. 5 Комп’ютерна верстка Л.Литвиненко 52982 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
