Чутливий елемент лотового рівнеміра
Номер патенту: 47048
Опубліковано: 11.01.2010
Автори: Нечволод Павло Юрійович, Авраменко Андрій Миколайович
Формула / Реферат
Чутливий елемент лотового рівнеміра, який містить порожнистий корпус з отвором для троса та трос, який відрізняється тим, що корпус має співвісно розташований відносно троса конічний отвір, обернений угору, виконаний з боку нижнього торця; при цьому основа конуса, що утворює отвір, має діаметр D=20-50 мм, глибина конічного отвору Н=30-70 мм, а конусність отвору знаходиться у межах 1:2<1:5; при цьому на бічній поверхні корпусу зі сторони нижнього торця виконано щонайменш чотири наскрізні отвори, рівномірно розташовані по колу, які з'єднують конічний отвір з бічною поверхнею корпусу; при цьому наскрізні отвори мають діаметр d=1-20 мм та розташовані відносно осі корпусу під кутом α=10-80°; при цьому центри наскрізних отворів на бічній поверхні корпусу розташовані на відстані h=1-70 мм відносно нижнього торця корпусу.
Текст

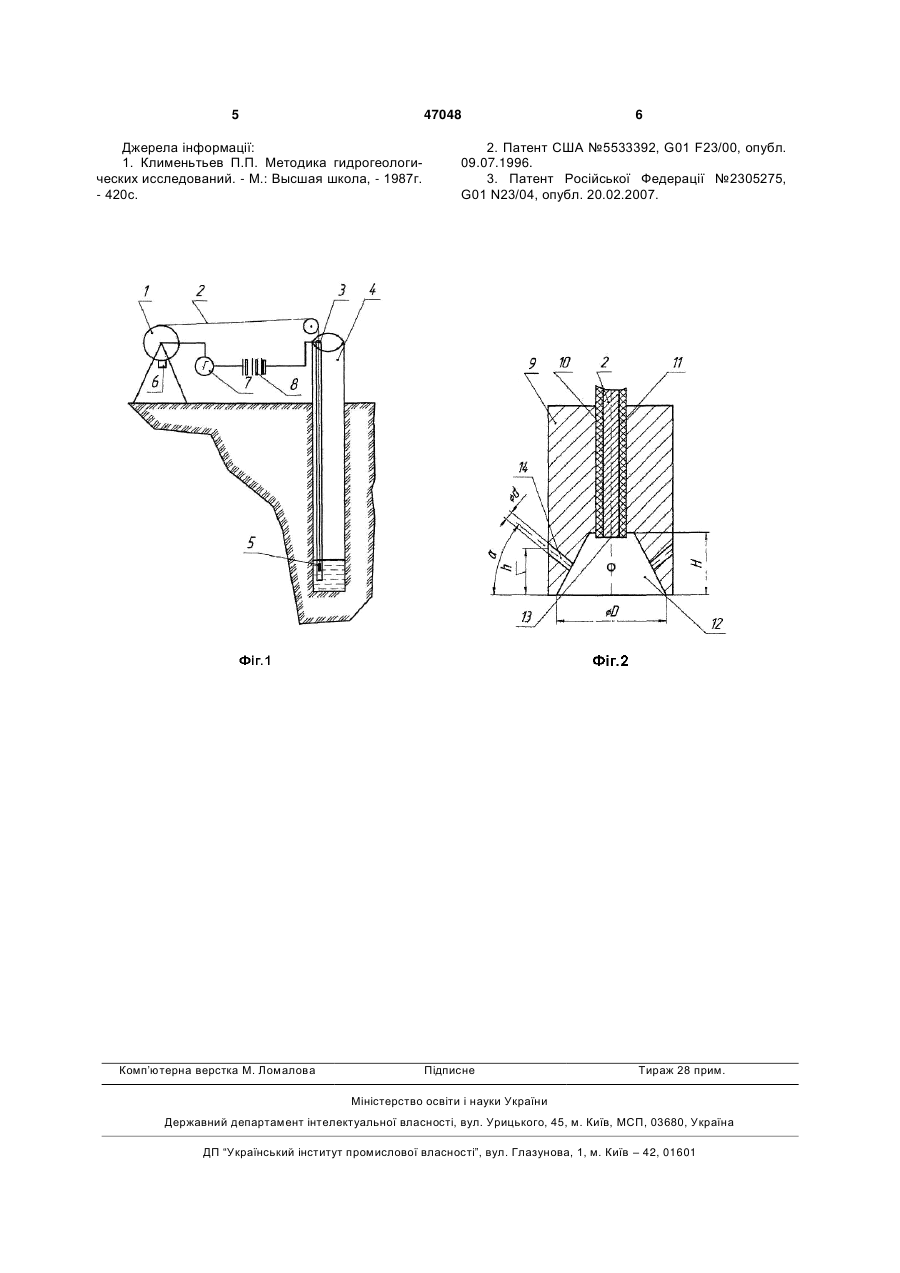

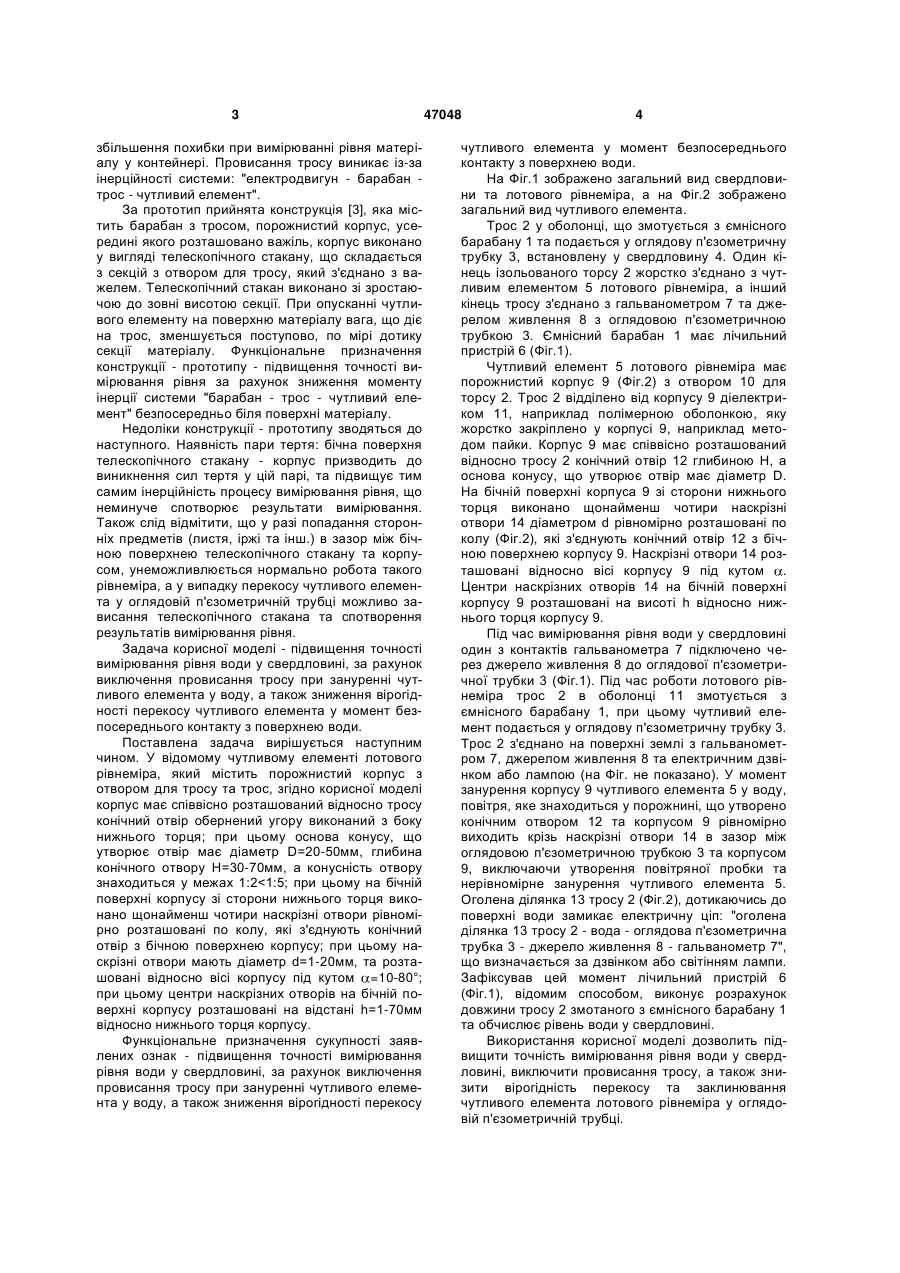

Чутливий елемент лотового рівнеміра, який містить порожнистий корпус з отвором для троса та трос, який відрізняється тим, що корпус має співвісно розташований відносно троса конічний отвір, обернений угору, виконаний з боку нижнього торця; при цьому основа конуса, що утворює отвір, 3 збільшення похибки при вимірюванні рівня матеріалу у контейнері. Провисання тросу виникає із-за інерційності системи: "електродвигун - барабан трос - чутливий елемент". За прототип прийнята конструкція [3], яка містить барабан з тросом, порожнистий корпус, усередині якого розташовано важіль, корпус виконано у вигляді телескопічного стакану, що складається з секцій з отвором для тросу, який з'єднано з важелем. Телескопічний стакан виконано зі зростаючою до зовні висотою секції. При опусканні чутливого елементу на поверхню матеріалу вага, що діє на трос, зменшується поступово, по мірі дотику секції матеріалу. Функціональне призначення конструкції - прототипу - підвищення точності вимірювання рівня за рахунок зниження моменту інерції системи "барабан - трос - чутливий елемент" безпосередньо біля поверхні матеріалу. Недоліки конструкції - прототипу зводяться до наступного. Наявність пари тертя: бічна поверхня телескопічного стакану - корпус призводить до виникнення сил тертя у цій парі, та підвищує тим самим інерційність процесу вимірювання рівня, що неминуче спотворює результати вимірювання. Також слід відмітити, що у разі попадання сторонніх предметів (листя, іржі та інш.) в зазор між бічною поверхнею телескопічного стакану та корпусом, унеможливлюється нормально робота такого рівнеміра, а у випадку перекосу чутливого елемента у оглядовій п'єзометричній трубці можливо зависання телескопічного стакана та спотворення результатів вимірювання рівня. Задача корисної моделі - підвищення точності вимірювання рівня води у свердловині, за рахунок виключення провисання тросу при зануренні чутливого елемента у воду, а також зниження вірогідності перекосу чутливого елемента у момент безпосереднього контакту з поверхнею води. Поставлена задача вирішується наступним чином. У відомому чутливому елементі лотового рівнеміра, який містить порожнистий корпус з отвором для тросу та трос, згідно корисної моделі корпус має співвісно розташований відносно тросу конічний отвір обернений угору виконаний з боку нижнього торця; при цьому основа конусу, що утворює отвір має діаметр D=20-50мм, глибина конічного отвору Н=30-70мм, а конусність отвору знаходиться у межах 1:2
ДивитисяДодаткова інформація
Назва патенту англійськоюSensitive element of lot level measuring device
Автори англійськоюNechvold Pavlo Yuriiovych, Avramenko Andrii Mykolaiovych
Назва патенту російськоюЧувствительный элемент лотового уровнемера
Автори російськоюНечволод Павел Юрьевич, Авраменко Андрей Николаевич
МПК / Мітки
МПК: G01F 23/00
Мітки: елемент, рівнеміра, чутливий, лотового
