Оправка беззазорна конусна

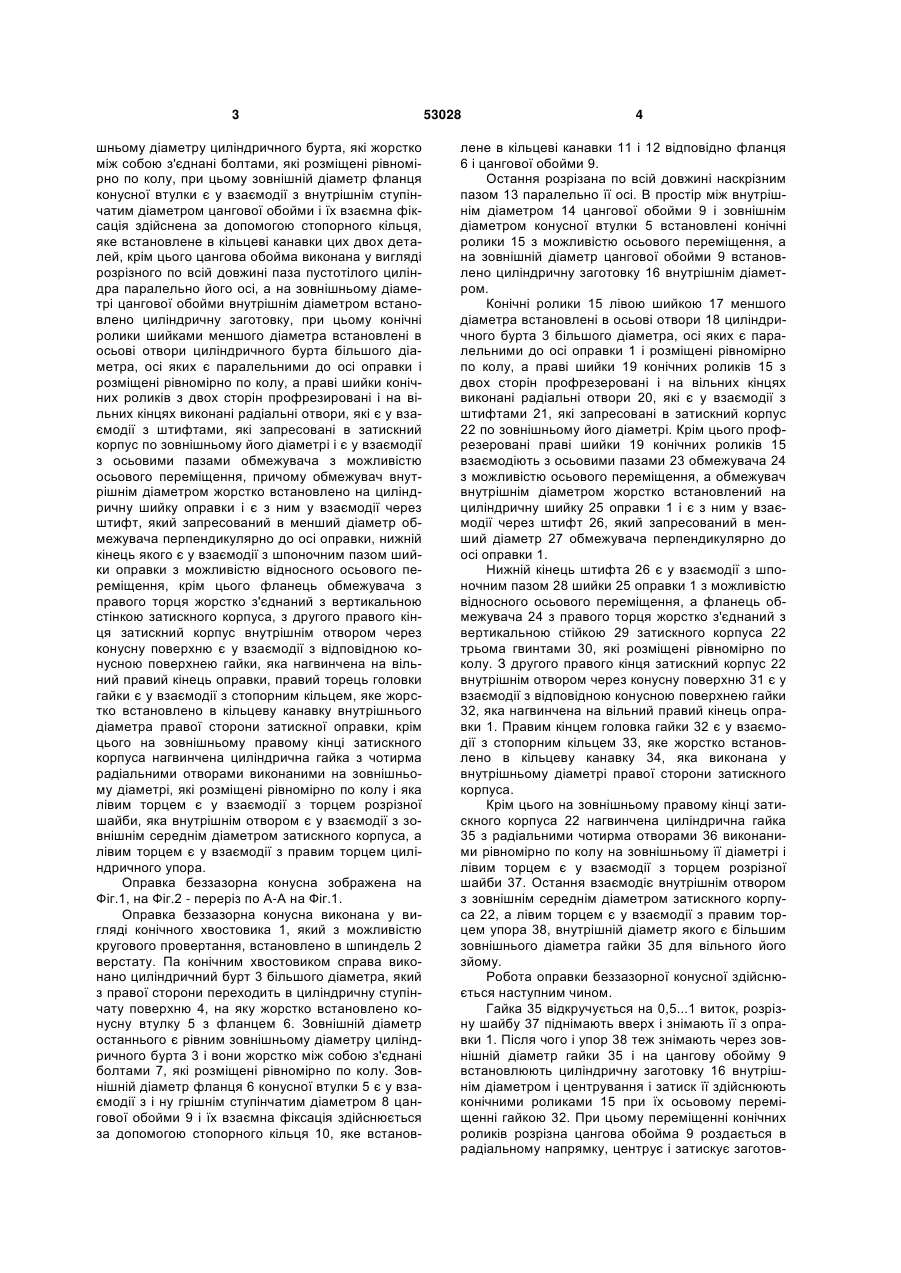

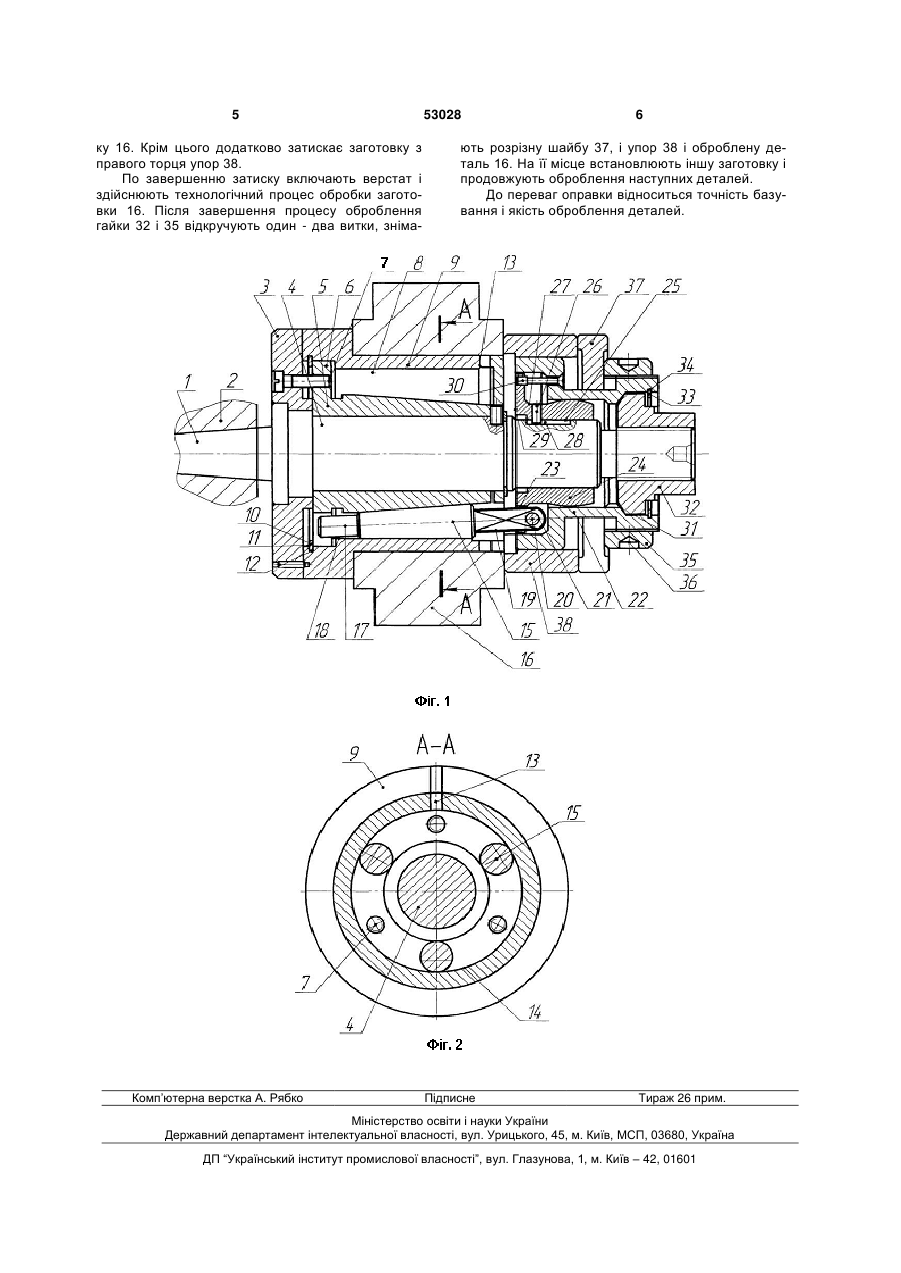

Оправка беззазорна конусна, яка виконана у вигляді конічного хвостовика і циліндричної частини, які розділені між собою циліндричним буртом більшого діаметра, сепаратора з конічними роликами, яка відрізняється тим, що на зовнішній діаметр циліндричної частини оправки встановлена конусна втулка з фланцем, зовнішній діаметр якого є рівним зовнішньому діаметру циліндричного бурта, які жорстко між собою з'єднані болтами, які розміщені рівномірно по колу, при цьому зовнішній діаметр фланця конусної втулки є у взаємодії з внутрішнім ступінчатим діаметром цангової обойми і їх взаємна фіксація здійснена за допомогою стопорного кільця, яке встановлене в кільцеві канавки цих двох деталей, крім цього цангова обойма виконана у вигляді розрізного по всій довжині паза пустотілого циліндра паралельно його осі, а на зовнішньому діаметрі цангової обойми внутрішнім діаметром встановлено циліндричну заготовку, при цьому конічні ролики шийками меншого діаметра встановлені в осьові отвори циліндричного бурта більшого діаметра, осі яких є паралельними до осі оправки і розміщені рівномірно по колу, а U 2 (19) 1 3 шньому діаметру циліндричного бурта, які жорстко між собою з'єднані болтами, які розміщені рівномірно по колу, при цьому зовнішній діаметр фланця конусної втулки є у взаємодії з внутрішнім ступінчатим діаметром цангової обойми і їх взаємна фіксація здійснена за допомогою стопорного кільця, яке встановлене в кільцеві канавки цих двох деталей, крім цього цангова обойма виконана у вигляді розрізного по всій довжині паза пустотілого циліндра паралельно його осі, а на зовнішньому діаметрі цангової обойми внутрішнім діаметром встановлено циліндричну заготовку, при цьому конічні ролики шийками меншого діаметра встановлені в осьові отвори циліндричного бурта більшого діаметра, осі яких є паралельними до осі оправки і розміщені рівномірно по колу, а праві шийки конічних роликів з двох сторін профрезировані і на вільних кінцях виконані радіальні отвори, які є у взаємодії з штифтами, які запресовані в затискний корпус по зовнішньому його діаметрі і є у взаємодії з осьовими пазами обмежувача з можливістю осьового переміщення, причому обмежувач внутрішнім діаметром жорстко встановлено на циліндричну шийку оправки і є з ним у взаємодії через штифт, який запресований в менший діаметр обмежувача перпендикулярно до осі оправки, нижній кінець якого є у взаємодії з шпоночним пазом шийки оправки з можливістю відносного осьового переміщення, крім цього фланець обмежувача з правого торця жорстко з'єднаний з вертикальною стінкою затискного корпуса, з другого правого кінця затискний корпус внутрішнім отвором через конусну поверхню є у взаємодії з відповідною конусною поверхнею гайки, яка нагвинчена на вільний правий кінець оправки, правий торець головки гайки є у взаємодії з стопорним кільцем, яке жорстко встановлено в кільцеву канавку внутрішнього діаметра правої сторони затискної оправки, крім цього на зовнішньому правому кінці затискного корпуса нагвинчена циліндрична гайка з чотирма радіальними отворами виконаними на зовнішньому діаметрі, які розміщені рівномірно по колу і яка лівим торцем є у взаємодії з торцем розрізної шайби, яка внутрішнім отвором є у взаємодії з зовнішнім середнім діаметром затискного корпуса, а лівим торцем є у взаємодії з правим торцем циліндричного упора. Оправка беззазорна конусна зображена на Фіг.1, на Фіг.2 - переріз по А-А на Фіг.1. Оправка беззазорна конусна виконана у вигляді конічного хвостовика 1, який з можливістю кругового провертання, встановлено в шпиндель 2 верстату. Па конічним хвостовиком справа виконано циліндричний бурт 3 більшого діаметра, який з правої сторони переходить в циліндричну ступінчату поверхню 4, на яку жорстко встановлено конусну втулку 5 з фланцем 6. Зовнішній діаметр останнього є рівним зовнішньому діаметру циліндричного бурта 3 і вони жорстко між собою з'єднані болтами 7, які розміщені рівномірно по колу. Зовнішній діаметр фланця 6 конусної втулки 5 є у взаємодії з і ну грішнім ступінчатим діаметром 8 цангової обойми 9 і їх взаємна фіксація здійснюється за допомогою стопорного кільця 10, яке встанов 53028 4 лене в кільцеві канавки 11 і 12 відповідно фланця 6 і цангової обойми 9. Остання розрізана по всій довжині наскрізним пазом 13 паралельно її осі. В простір між внутрішнім діаметром 14 цангової обойми 9 і зовнішнім діаметром конусної втулки 5 встановлені конічні ролики 15 з можливістю осьового переміщення, а на зовнішній діаметр цангової обойми 9 встановлено циліндричну заготовку 16 внутрішнім діаметром. Конічні ролики 15 лівою шийкою 17 меншого діаметра встановлені в осьові отвори 18 циліндричного бурта 3 більшого діаметра, осі яких є паралельними до осі оправки 1 і розміщені рівномірно по колу, а праві шийки 19 конічних роликів 15 з двох сторін профрезеровані і на вільних кінцях виконані радіальні отвори 20, які є у взаємодії з штифтами 21, які запресовані в затискний корпус 22 по зовнішньому його діаметрі. Крім цього профрезеровані праві шийки 19 конічних роликів 15 взаємодіють з осьовими пазами 23 обмежувача 24 з можливістю осьового переміщення, а обмежувач внутрішнім діаметром жорстко встановлений на циліндричну шийку 25 оправки 1 і є з ним у взаємодії через штифт 26, який запресований в менший діаметр 27 обмежувача перпендикулярно до осі оправки 1. Нижній кінець штифта 26 є у взаємодії з шпоночним пазом 28 шийки 25 оправки 1 з можливістю відносного осьового переміщення, а фланець обмежувача 24 з правого торця жорстко з'єднаний з вертикальною стійкою 29 затискного корпуса 22 трьома гвинтами 30, які розміщені рівномірно по колу. З другого правого кінця затискний корпус 22 внутрішнім отвором через конусну поверхню 31 є у взаємодії з відповідною конусною поверхнею гайки 32, яка нагвинчена на вільний правий кінець оправки 1. Правим кінцем головка гайки 32 є у взаємодії з стопорним кільцем 33, яке жорстко встановлено в кільцеву канавку 34, яка виконана у внутрішньому діаметрі правої сторони затискного корпуса. Крім цього на зовнішньому правому кінці затискного корпуса 22 нагвинчена циліндрична гайка 35 з радіальними чотирма отворами 36 виконаними рівномірно по колу на зовнішньому її діаметрі і лівим торцем є у взаємодії з торцем розрізної шайби 37. Остання взаємодіє внутрішнім отвором з зовнішнім середнім діаметром затискного корпуса 22, а лівим торцем є у взаємодії з правим торцем упора 38, внутрішній діаметр якого є більшим зовнішнього діаметра гайки 35 для вільного його зйому. Робота оправки беззазорної конусної здійснюється наступним чином. Гайка 35 відкручується на 0,5...1 виток, розрізну шайбу 37 піднімають вверх і знімають її з оправки 1. Після чого і упор 38 теж знімають через зовнішній діаметр гайки 35 і на цангову обойму 9 встановлюють циліндричну заготовку 16 внутрішнім діаметром і центрування і затиск її здійснюють конічними роликами 15 при їх осьовому переміщенні гайкою 32. При цьому переміщенні конічних роликів розрізна цангова обойма 9 роздається в радіальному напрямку, центрує і затискує заготов 5 ку 16. Крім цього додатково затискає заготовку з правого торця упор 38. По завершенню затиску включають верстат і здійснюють технологічний процес обробки заготовки 16. Після завершення процесу оброблення гайки 32 і 35 відкручують один - два витки, зніма Комп’ютерна верстка А. Рябко 53028 6 ють розрізну шайбу 37, і упор 38 і оброблену деталь 16. На її місце встановлюють іншу заготовку і продовжують оброблення наступних деталей. До переваг оправки відноситься точність базування і якість оброблення деталей. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
