Беззазорна оправка

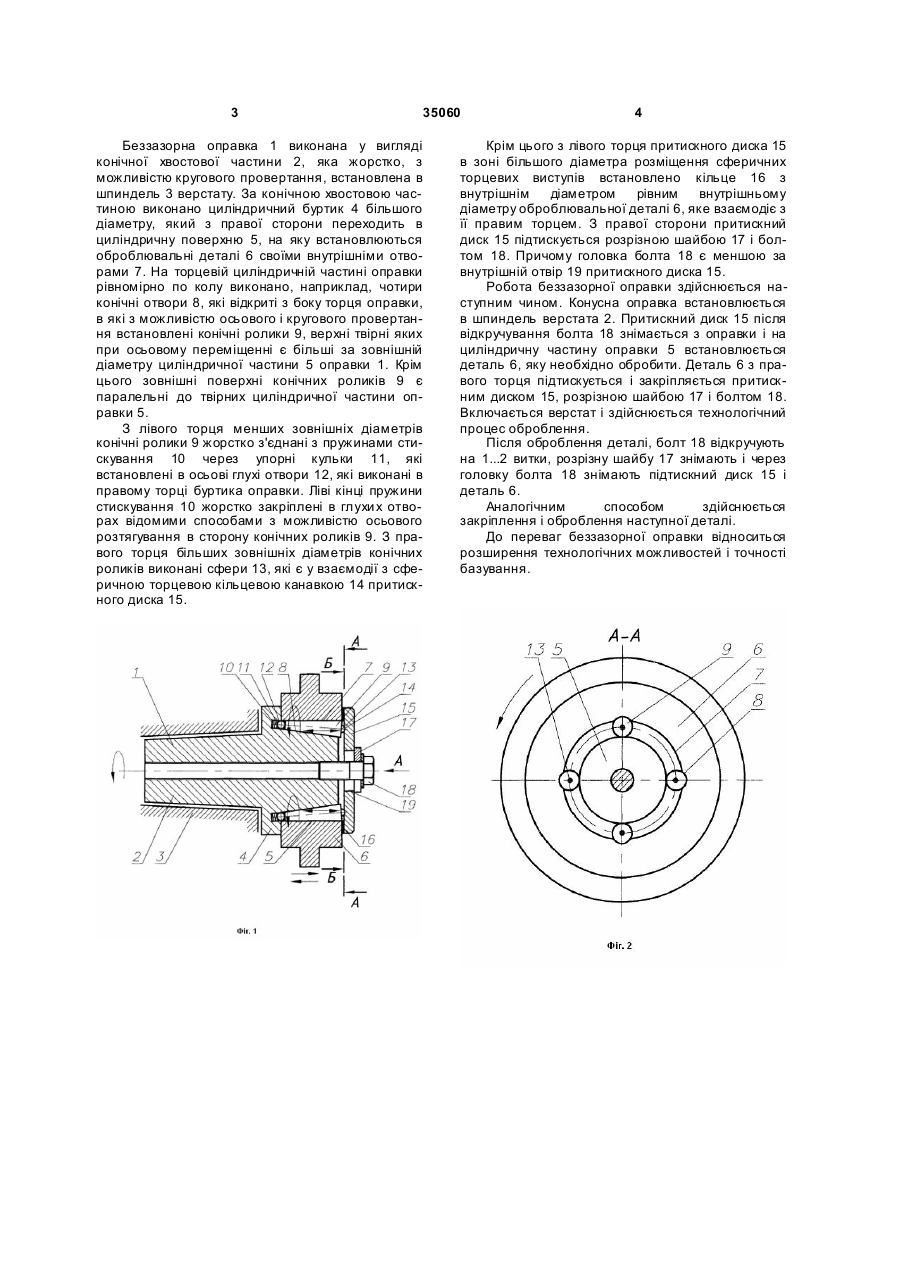

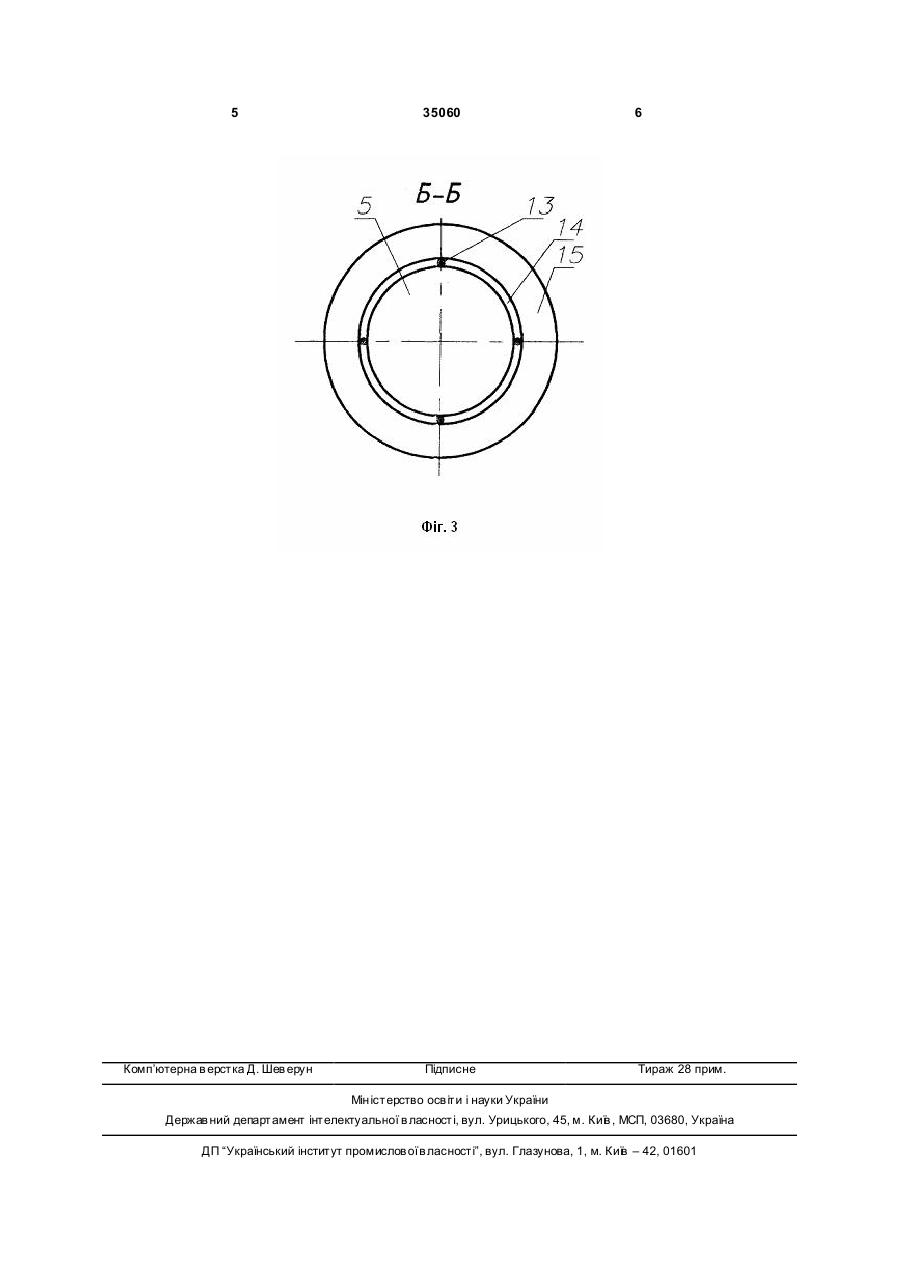

Беззазорна оправка, що виконана у вигляді конічного хвостовика і циліндричної частини, які розділені між собою буртиком більшого діаметра, сепаратора з тілами кочення з можливістю осьового переміщення, яка відрізняється тим, що на циліндричній частині хвостовика, рівномірно по колу виконано конічні отвори, які відкриті з боку зовнішнього діаметра, в які встановлені конічні ролики з можливістю осьового і кругового провертання, верхні твірні яких при осьовому переміщен 3 35060 Беззазорна оправка 1 виконана у вигляді конічної хвостової частини 2, яка жорстко, з можливістю кругового провертання, встановлена в шпиндель 3 верстату. За конічною хвостовою частиною виконано циліндричний буртик 4 більшого діаметру, який з правої сторони переходить в циліндричну поверхню 5, на яку встановлюються оброблювальні деталі 6 своїми внутрішніми отворами 7. На торцевій циліндричній частині оправки рівномірно по колу виконано, наприклад, чотири конічні отвори 8, які відкриті з боку торця оправки, в які з можливістю осьового і кругового провертання встановлені конічні ролики 9, верхні твірні яких при осьовому переміщенні є більші за зовнішній діаметру циліндричної частини 5 оправки 1. Крім цього зовнішні поверхні конічних роликів 9 є паралельні до твірних циліндричної частини оправки 5. З лівого торця менших зовнішніх діаметрів конічні ролики 9 жорстко з'єднані з пружинами стискування 10 через упорні кульки 11, які встановлені в осьові глухі отвори 12, які виконані в правому торці буртика оправки. Ліві кінці пружини стискування 10 жорстко закріплені в глухи х отворах відомими способами з можливістю осьового розтягування в сторону конічних роликів 9. З правого торця більших зовнішніх діаметрів конічних роликів виконані сфери 13, які є у взаємодії з сферичною торцевою кільцевою канавкою 14 притискного диска 15. 4 Крім цього з лівого торця притискного диска 15 в зоні більшого діаметра розміщення сферичних торцевих виступів встановлено кільце 16 з внутрішнім діаметром рівним внутрішньому діаметру оброблювальної деталі 6, яке взаємодіє з її правим торцем. З правої сторони притискний диск 15 підтискується розрізною шайбою 17 і болтом 18. Причому головка болта 18 є меншою за внутрішній отвір 19 притискного диска 15. Робота беззазорної оправки здійснюється наступним чином. Конусна оправка встановлюється в шпиндель верстата 2. Притискний диск 15 після відкручування болта 18 знімається з оправки і на циліндричну частину оправки 5 встановлюється деталь 6, яку необхідно обробити. Деталь 6 з правого торця підтискується і закріпляється притискним диском 15, розрізною шайбою 17 і болтом 18. Включається верстат і здійснюється технологічний процес оброблення. Після оброблення деталі, болт 18 відкручують на 1...2 витки, розрізну шайбу 17 знімають і через головку болта 18 знімають підтискний диск 15 і деталь 6. Аналогічним способом здійснюється закріплення і оброблення наступної деталі. До переваг беззазорної оправки відноситься розширення технологічних можливостей і точності базування. 5 Комп’ютерна в ерстка Д. Шев ерун 35060 6 Підписне Тираж 28 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
