Клапан запобіжний

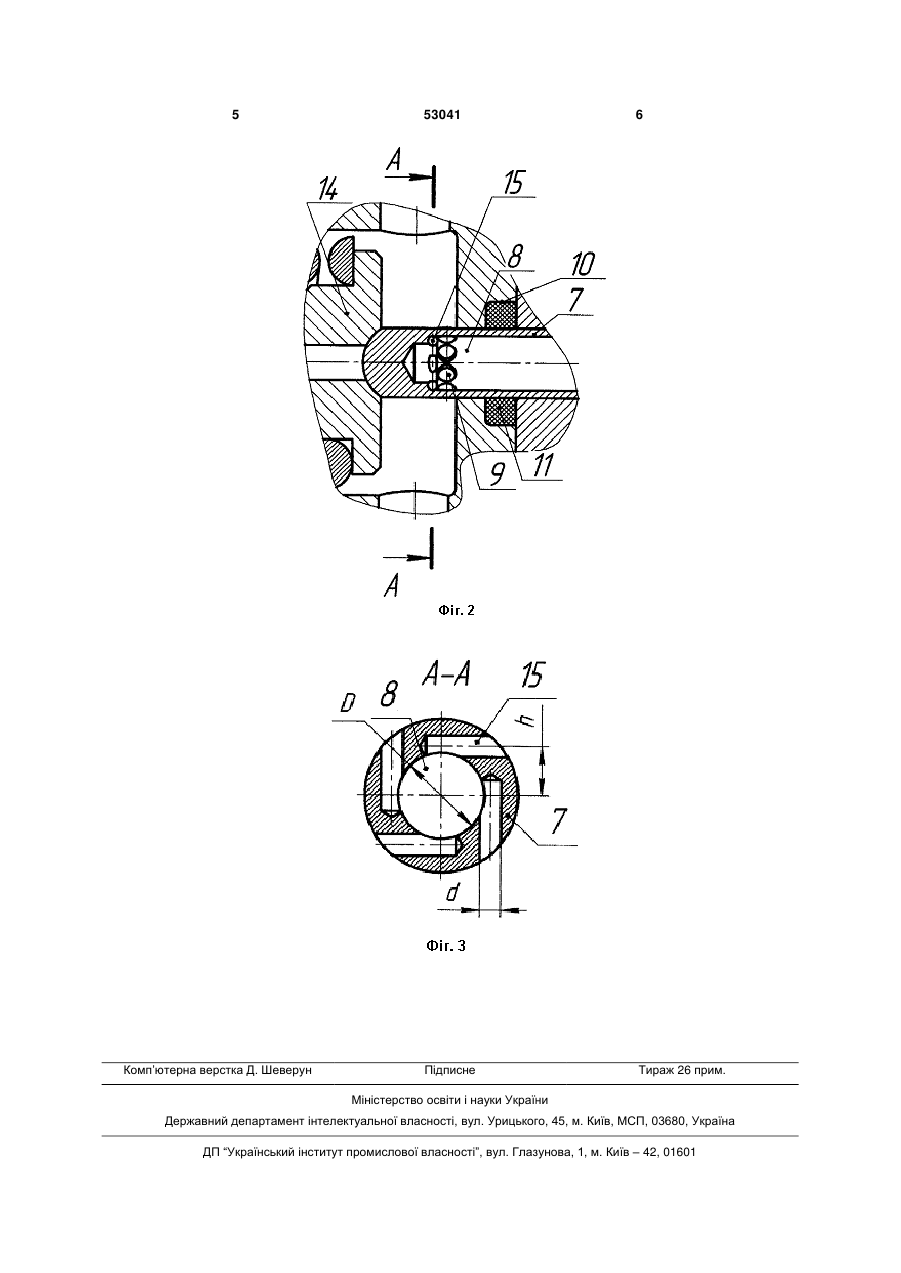

Клапан запобіжний, який містить корпус, що має напірну й зливальну частини, причому в напірній частині виконаний напірний канал, у якому з можливістю переміщення уздовж його осі розміщений золотник, золотник виконаний з глухим 3 розміщені золотник, золотник виконаний із глухим осьовим і наскрізними радіальними отворами, у напірній частині, нижче радіальних отворів золотника, при його нейтральному положенні виконана канавка, у якій розміщене ущільнювальне кільце, у зливальній частині виконані зливальні канали й розміщена пружина з упором, контактуючим із золотником, відповідно до корисної моделі, у золотнику нижче радіальних отворів по ходу рідини виконано, щонайменше один додатковий отвір, вісь якого зміщена в поперечній площині перерізу золотника на величину h відносно осі глухого осьового отвору золотника, причому D D d D - діаметр глу0,3мм h 0,1мм , де 2 2 хого осьового отвору золотника, d - діаметр додаткового отвору. Виконання в золотнику щонайменше одного додаткового отвору, вісь якого зміщена в поперечній площині перерізу золотника на величину h відносно осі глухого осьового отвору золотника, створює обертальний момент золотника при виході рідини з додаткових отворів, за рахунок якого він повертається навколо своєї осі. Завдяки цьому радіальні й додаткові отвори золотника зміщуються відносно зон пластичних деформацій ущільнювального кільця, що дозволяє відновити герметичність клапана, а отже й значення його гістерезису в процесі роботи. На фіг. 1 показаний клапан запобіжний (як приклад представлений клапан КПЗ 9) у нейтральному положенні. На фіг. 2 показаний фрагмент клапана запобіжного в момент його спрацьовування. На фіг. 3 - переріз А-А на фіг. 2. Клапан запобіжний містить корпус, який складається з корпусної деталі 1 і штуцера 2 із сідлом 3, і має напірну 4 і зливальну 5 частини. У напірній частині 4, а саме в сідлі 3, виконаний напірний канал 6, у якому з можливістю переміщення уздовж його осі розміщений золотник 7. Золотник 7 виконаний із глухим осьовим отвором 8 діаметром D і наскрізними радіальними отворами 9. У напірній частині 4 нижче радіальних отворів 9 золотника при його нейтральному положенні виконана канавка 10, у якій розміщене ущільнювальне кільце 11. У зливальній частині 5 53041 4 виконані зливальні канали 12 і розміщена пружина 13 з упором 14, яка контактує із золотником 7. У золотнику нижче радіальних отворів 9 по ходу рідини виконано кілька додаткових отворів 15 діаметром d, осі яких зміщені в поперечній площині перерізу золотника 7 на величину h відносно осі глухого осьового отвору 8 золотника (фіг. 3), причому виконано умову D D d 0,3 мм h 0,1 мм . Другий кінець пру2 2 жини 13 контактує з регулювальним гвинтом 16. Для фіксації гвинта 16 у корпусі клапана встановлений стопор 17. Досягнення технічного результату здійснюється таким чином. Настроювання клапана на спрацьовування виконується гвинтом 16 з наступною фіксацією стопором 17. При нейтральному положенні золотника 7 ущільнювальне кільце 11 контактує з рідиною, яка знаходиться в радіальних отворах 9 золотника 7 і зазорі між золотником 7 І напірним каналом 6 під тиском. У результаті ущільнювальне кільце 11 відчуває пластичні деформації, через що герметичність клапана порушується, а значення гістерезису Г починає перевищувати 0,15. При підвищенні тиску рідини в напірній частині 4 золотник 7 починає рухатися в напрямку зливальної частини 5, стискаючи через упор 14 пружину 13. Коли тиск рідини досягає значення тиску спрацьовування клапана, радіальні 9 і додаткові 15 отвори золотника 7 переміщуються в зону зливання - за межі ущільнювального кільця 11. При цьому рідина, проходячи по глухому отвору 8 золотника 7 і виходячи потім з додаткових отворів 15, створює обертальний момент золотника 7, за рахунок якого він повертається навколо своєї осі. Завдяки цьому радіальні 9 і додаткові 15 отвори золотника зміщуються відносно зон пластичних деформацій ущільнювального кільця 11. Далі, при зниженні тиску в напірній частині 4 золотник 7 під впливом пружини 13 повертається в нейтральне положення, відбувається герметизація клапана. При цьому герметичність клапана відновлюється, про що свідчить зменшення значення його гістерезису Г до 0,15 і менше, що підтверджується проведеними експериментами. 5 Комп’ютерна верстка Д. Шеверун 53041 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
