Шків копровий футерований

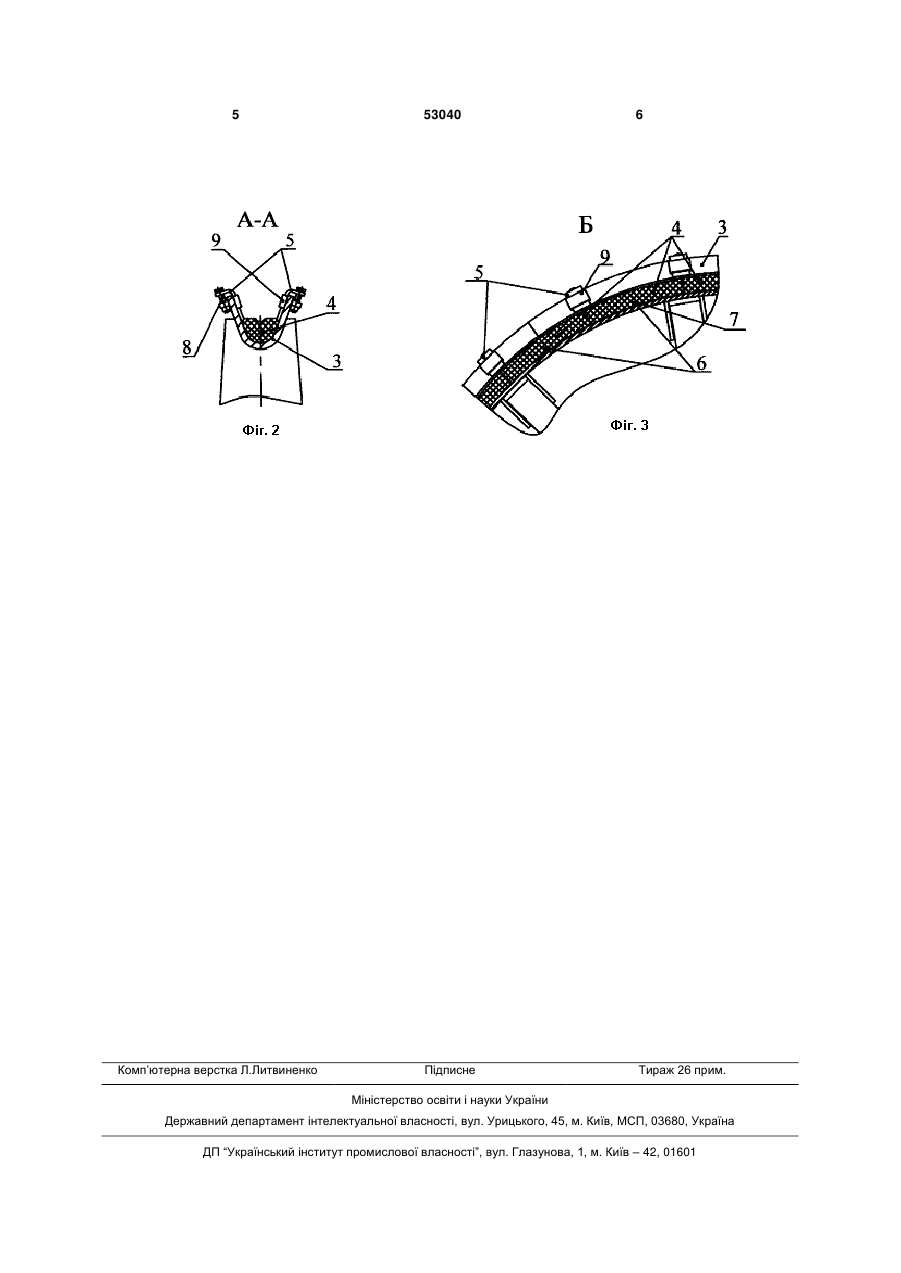

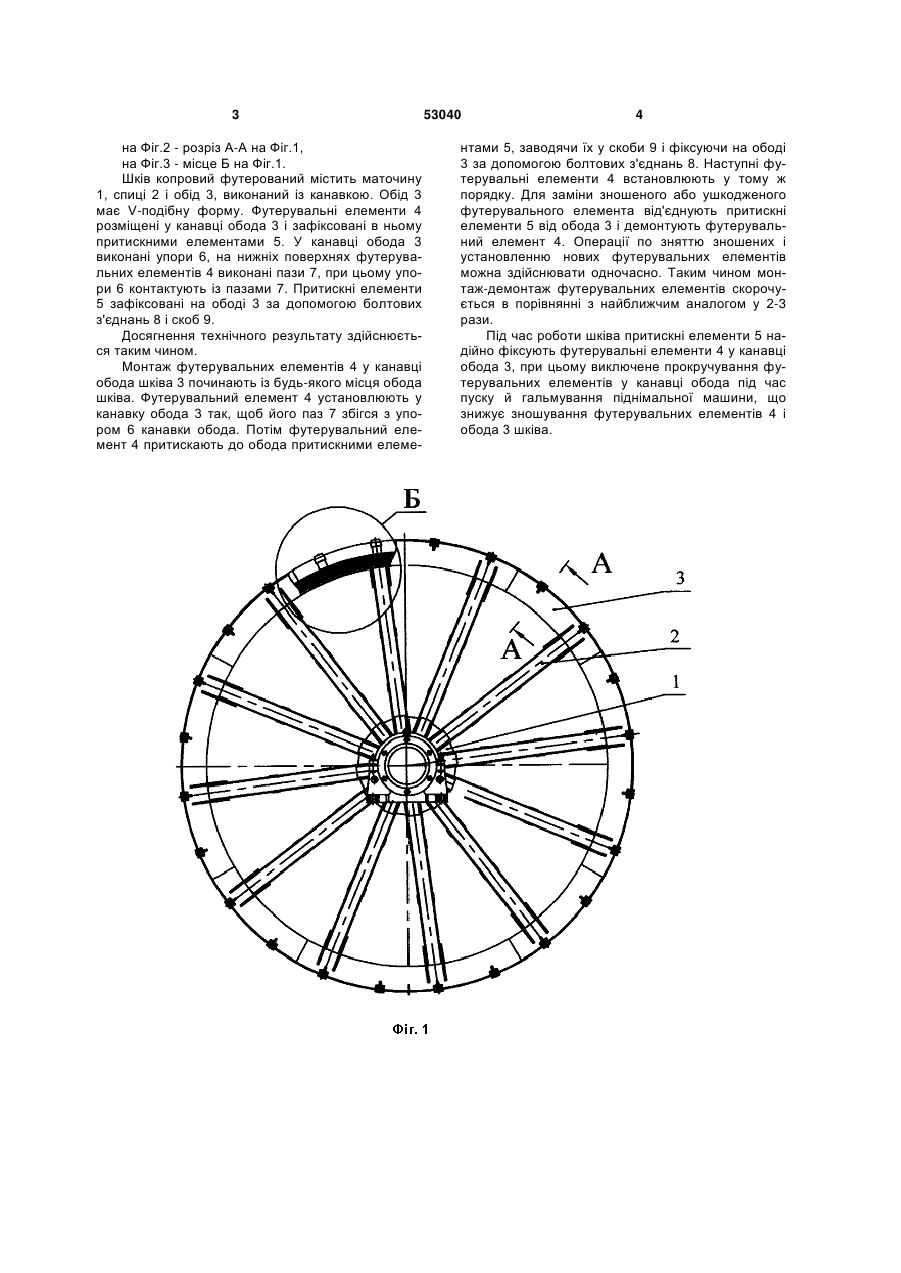

1. Шків копровий футерований, який містить маточину, спиці й обід, виконаний із канавкою, причому у канавці розміщені футерувальні елементи, який відрізняється тим, що обід має Vподібну форму, футерувальні елементи зафіксовані у канавці обода притискними елементами, у канавці обода виконані упори, а на нижніх поверхнях футерувальних елементів виконані пази для контакту з упорами канавки обода. 2. Шків за п. 1, який відрізняється тим, що притискні елементи зафіксовані на ободі за допомогою болтового з'єднання. (19) (21) u201002232 (22) 01.03.2010 (24) 27.09.2010 (46) 27.09.2010, Бюл.№ 18, 2010 р. (72) КАЛЮЖНИЙ АНАТОЛІЙ СЕРГІЙОВИЧ, ГІРЄЙКО ЄВГЕНІЯ ЛЕОНІДІВНА, ЯШАРОВ ОЛЕКСАНДР МИХАЙЛОВИЧ, ЯШАРОВ ПАВЛО ОЛЕКСАНДРОВИЧ, ШЕВЧУК МИХАЙЛО ВОЛОДИМИРОВИЧ (73) ДЕРЖАВНЕ ПІДПРИЄМСТВО "ДОНЕЦЬКИЙ ДЕРЖАВНИЙ НАУКОВО-ДОСЛІДНИЙ, ПРОЕКТНО-КОНСТРУКТОРСЬКИЙ ТА ЕКСПЕРИМЕНТАЛЬНИЙ ІНСТИТУТ КОМПЛЕКСНОЇ МЕХАНІЗАЦІЇ ШАХТ "ДОНДІПРОВУГЛЕМАШ" 3 на Фіг.2 - розріз А-А на Фіг.1, на Фіг.3 - місце Б на Фіг.1. Шків копровий футерований містить маточину 1, спиці 2 і обід 3, виконаний із канавкою. Обід 3 має V-подібну форму. Футерувальні елементи 4 розміщені у канавці обода 3 і зафіксовані в ньому притискними елементами 5. У канавці обода 3 виконані упори 6, на нижніх поверхнях футерувальних елементів 4 виконані пази 7, при цьому упори 6 контактують із пазами 7. Притискні елементи 5 зафіксовані на ободі 3 за допомогою болтових з'єднань 8 і скоб 9. Досягнення технічного результату здійснюється таким чином. Монтаж футерувальних елементів 4 у канавці обода шківа 3 починають із будь-якого місця обода шківа. Футерувальний елемент 4 установлюють у канавку обода 3 так, щоб його паз 7 збігся з упором 6 канавки обода. Потім футерувальний елемент 4 притискають до обода притискними елеме 53040 4 нтами 5, заводячи їх у скоби 9 і фіксуючи на ободі 3 за допомогою болтових з'єднань 8. Наступні футерувальні елементи 4 встановлюють у тому ж порядку. Для заміни зношеного або ушкодженого футерувального елемента від'єднують притискні елементи 5 від обода 3 і демонтують футерувальний елемент 4. Операції по зняттю зношених і установленню нових футерувальних елементів можна здійснювати одночасно. Таким чином монтаж-демонтаж футерувальних елементів скорочується в порівнянні з найближчим аналогом у 2-3 рази. Під час роботи шківа притискні елементи 5 надійно фіксують футерувальні елементи 4 у канавці обода 3, при цьому виключене прокручування футерувальних елементів у канавці обода під час пуску й гальмування піднімальної машини, що знижує зношування футерувальних елементів 4 і обода 3 шківа. 5 Комп’ютерна верстка Л.Литвиненко 53040 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
