Спосіб вимірювання величини теплового потоку від опалювального пристрою

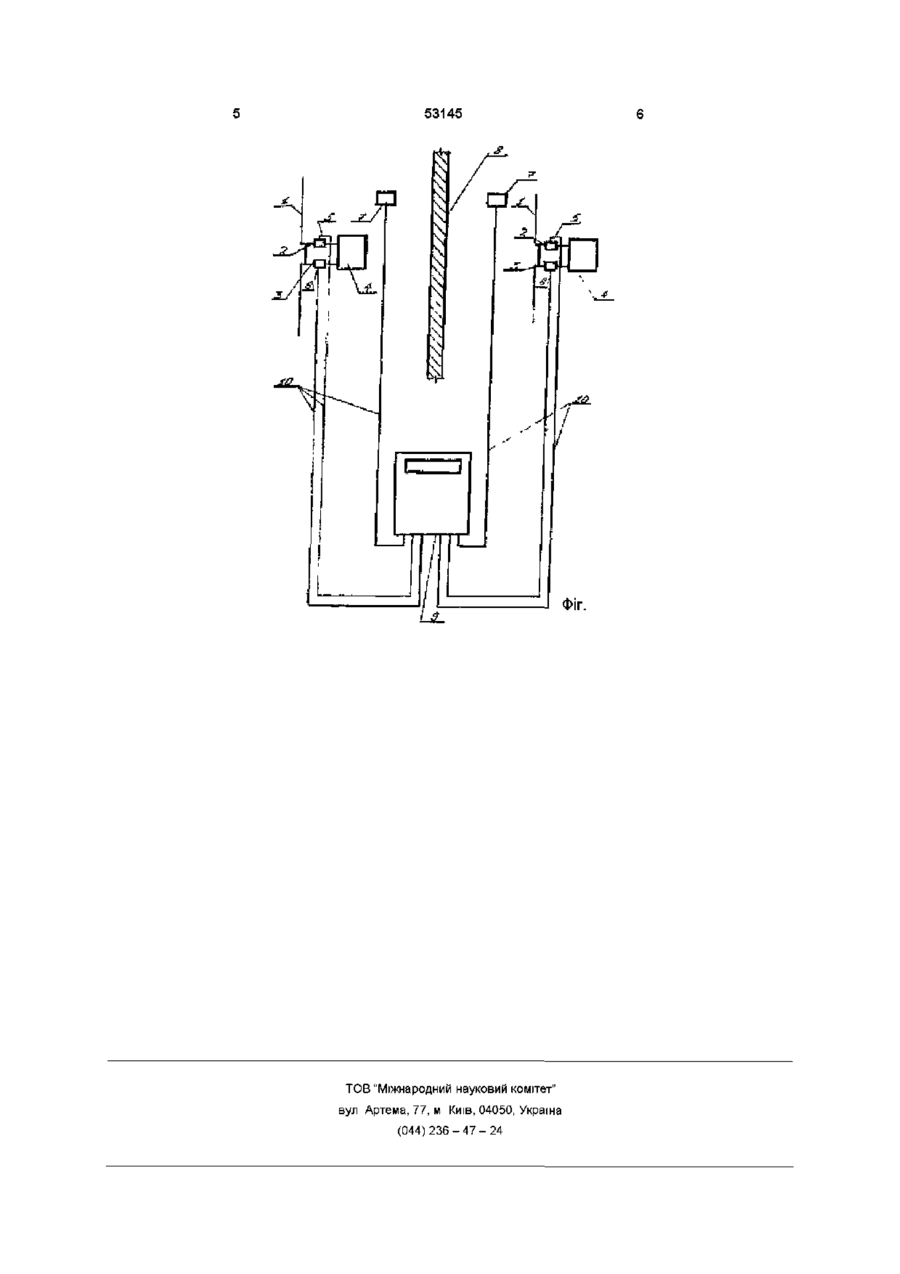

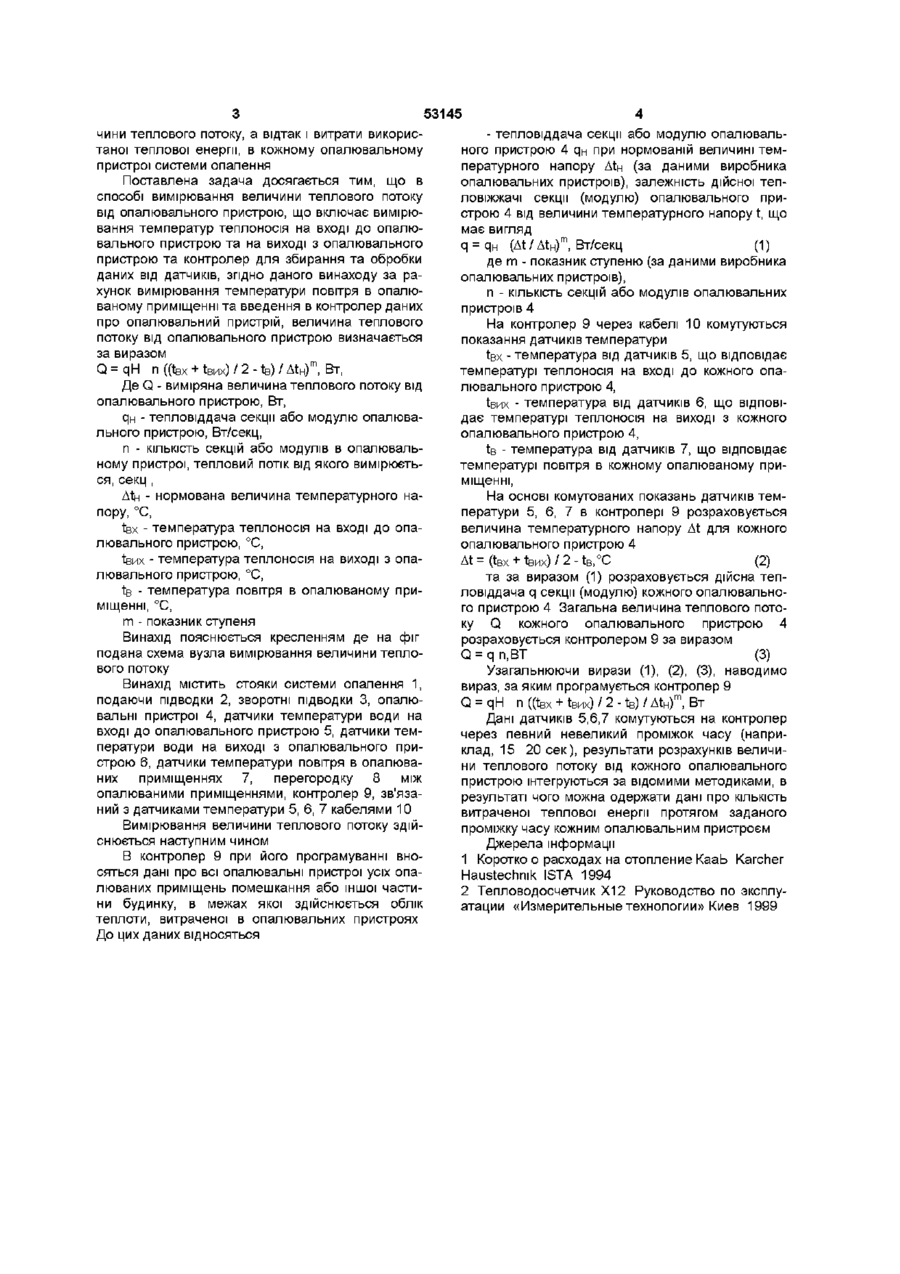

Спосіб вимірювання величини теплового потоку від опалювального пристрою, що включає вимірювання температур теплоносія на вході до опалювального пристрою та на виході з опалювального пристрою та контролер для збирання та обробки даних від датчиків, який відрізняється тим, що за рахунок вимірювання температури повітря в опалювальному приміщенні та введення в контролер даних про опалювальний пристрій, величина теплового потоку від опалювального пристрою визначається за виразом Винахід відноситься до області вимірювання величин теплових потоків в системах опалення приміщень Відомий спосіб вимірювання величини теплового потоку від опалювального пристрою за допомогою розподільника витрат теплоти на опалення, який діє за принципом випаровування Теплота опалювального пристрою діє на спеціальну рідину у вимірювальній ампулі, інтенсивність випаровування якої залежить від інтенсивності теплового потоку від опалювального пристрою КІЛЬКІСТЬ рідини, що випарувалась пропорційна величині теплового потоку від даного опалювального пристрою [1] Недоліком відомого способу є те, що результати показань КІЛЬКОСТІ рідини, що випарувалась, не відображують величини теплового потоку, тобто КІЛЬКОСТІ використаної енергії, а тільки показують, яка частина загального споживання в системі приходиться на окремі опалювальні пристрої Найбільш близьким за технічною сутністю та результату, що досягається є спосіб вимірювання величини теплового потоку, який базується на ви m Q = qHn((tBX+tBl1x)/2-tB)/AtH) ,BT, де Q - виміряна величина теплового потоку від опалювального пристрою, Вт, q H - тепловіддача секції або модулю опалювального пристрою, Вт/секц, п - КІЛЬКІСТЬ секцій або модулів в опалювальному пристрої, тепловий потік від якого вимірюється, секц , AtH - нормована величина температурного напоРУ, °С, tBX - температура теплоносія на вході до опалювального пристрою, °С, tBMx - температура теплоносія на виході з опалювального пристрою, °С, tB - температура повітря в опалюваному приміщенні, °С, m - показник ступеня мірюванні витрати теплоносія (наприклад, води), що проходить через опалювальний пристрій, або іншу теплоспоживаючу структуру, та фіксацію датчиками температури температур теплоносія на вході до опалювального пристрою або іншої теплоспоживаючої структури та виході теплоносія з цієї структури Величина теплового потоку розраховується контролером як добуток витрати теплоносія на питому теплоємність теплоносія та на різницю температур на вході та виході теплоносія зтеплоспоживаючої структури [2] Недоліком відомого прототипу є те, що для вимірювання величини теплового потоку від кожного опалювального пристрою системи опалення необхідно вимірювання витрати води, що затікає в кожний опалювальний пристрій, що пов'язано зі значним підвищенням трудомісткості вимірювань, ускладненням та здороженням вимірювальних комплексів Задачею винаходу є розробки надійного способу вимірювань величини теплового потоку, при якому немає необхідності вимірювання витрати теплоносія, та який забезпечує вимірювання вели ю СО Ю 53145 чини теплового потоку, а відтак і витрати використаної теплової енергії, в кожному опалювальному пристрої системи опалення Поставлена задача досягається тим, що в способі вимірювання величини теплового потоку від опалювального пристрою, що включає вимірювання температур теплоносія на вході до опалювального пристрою та на виході з опалювального пристрою та контролер для збирання та обробки даних від датчиків, згідно даного винаходу за рахунок вимірювання температури повітря в опалюваному приміщенні та введення в контролер даних про опалювальний пристрій, величина теплового потоку від опалювального пристрою визначається за виразом m Q = qH n ((fex + tBMx) / 2 - tB) / At H ) , Вт, Де Q - виміряна величина теплового потоку від опалювального пристрою, Вт, qn - тепловіддача секції або модулю опалювального пристрою, Вт/секц, п - КІЛЬКІСТЬ секцій або модулів в опалювальному пристрої, тепловий потік від якого вимірюється, секц , Atn - нормована величина температурного напору, °С, tex - температура теплоносія на вході до опалювального пристрою, °С, tenx - температура теплоносія на виході з опалювального пристрою, °С, te - температура повітря в опалюваному приміщенні, °С, m- показник ступеня Винахід пояснюється кресленням де на фіг подана схема вузла вимірювання величини теплового потоку Винахід містить стояки системи опалення 1, подаючи підводки 2, зворотні підводки 3, опалювальні пристрої 4, датчики температури води на вході до опалювального пристрою 5, датчики температури води на виході з опалювального пристрою 6, датчики температури повітря в опалюваних приміщеннях 7, перегородку 8 між опалюваними приміщеннями, контролер 9, зв'язаний з датчиками температури 5, 6, 7 кабелями 10 Вимірювання величини теплового потоку здійснюється наступним чином В контролер 9 при його програмуванні вносяться дані про всі опалювальні пристрої усіх опалюваних приміщень помешкання або іншої частини будинку, в межах якої здійснюється облік теплоти, витраченої в опалювальних пристроях До цих даних відносяться - тепловіддача секції або модулю опалювального пристрою 4 qn при нормованій величині температурного напору Atn (за даними виробника опалювальних пристроїв), залежність дійсної тепловіжжачі секції (модулю) опалювального пристрою 4 від величини температурного напору t, що має вигляд m q = q H (At/At H ) , Вт/секц (1) де m - показник ступеню (за даними виробника опалювальних пристроїв), п - КІЛЬКІСТЬ секцій або модулів опалювальних пристроїв 4 На контролер 9 через кабелі 10 комутуються показання датчиків температури tex - температура від датчиків 5, що відповідає температурі теплоносія на вході до кожного опалювального пристрою 4, tenx - температура від датчиків 6, що відповідає температурі теплоносія на виході з кожного опалювального пристрою 4, te - температура від датчиків 7, що відповідає температурі повітря в кожному опалюваному приміщенні, На основі комутованих показань датчиків температури 5, 6, 7 в контролері 9 розраховується величина температурного напору At для кожного опалювального пристрою 4 At=(t B x + tBMx)/2-t B , o C (2) та за виразом (1) розраховується дійсна тепловіддача q секції (модулю) кожного опалювального пристрою 4 Загальна величина теплового потоку Q кожного опалювального пристрою 4 розраховується контролером 9 за виразом Q = qn,BT (3) Узагальнюючи вирази (1), (2), (3), наводимо вираз, за яким програмується контролер 9 Q = qH n((tBx + tBMx)/2-tB)/At H ) m , Вт Дані датчиків 5,6,7 комутуються на контролер через певний невеликий проміжок часу (наприклад, 15 20 сек), результати розрахунків величини теплового потоку від кожного опалювального пристрою інтегруються за відомими методиками, в результаті чого можна одержати дані про КІЛЬКІСТЬ витраченої теплової енергії протягом заданого проміжку часу кожним опалювальним пристроєм Джерела інформації 1 Коротко о расходах на отопление КааЬ Karcher Haustechnik ISTA 1994 2 Тепловодосчетчик Х12 Руководство по эксплуатации «Измерительные технологии» Киев 1999 53145 \ 4 ФІГ. TOB "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
