Пристрій для кріплення пластикових панелей

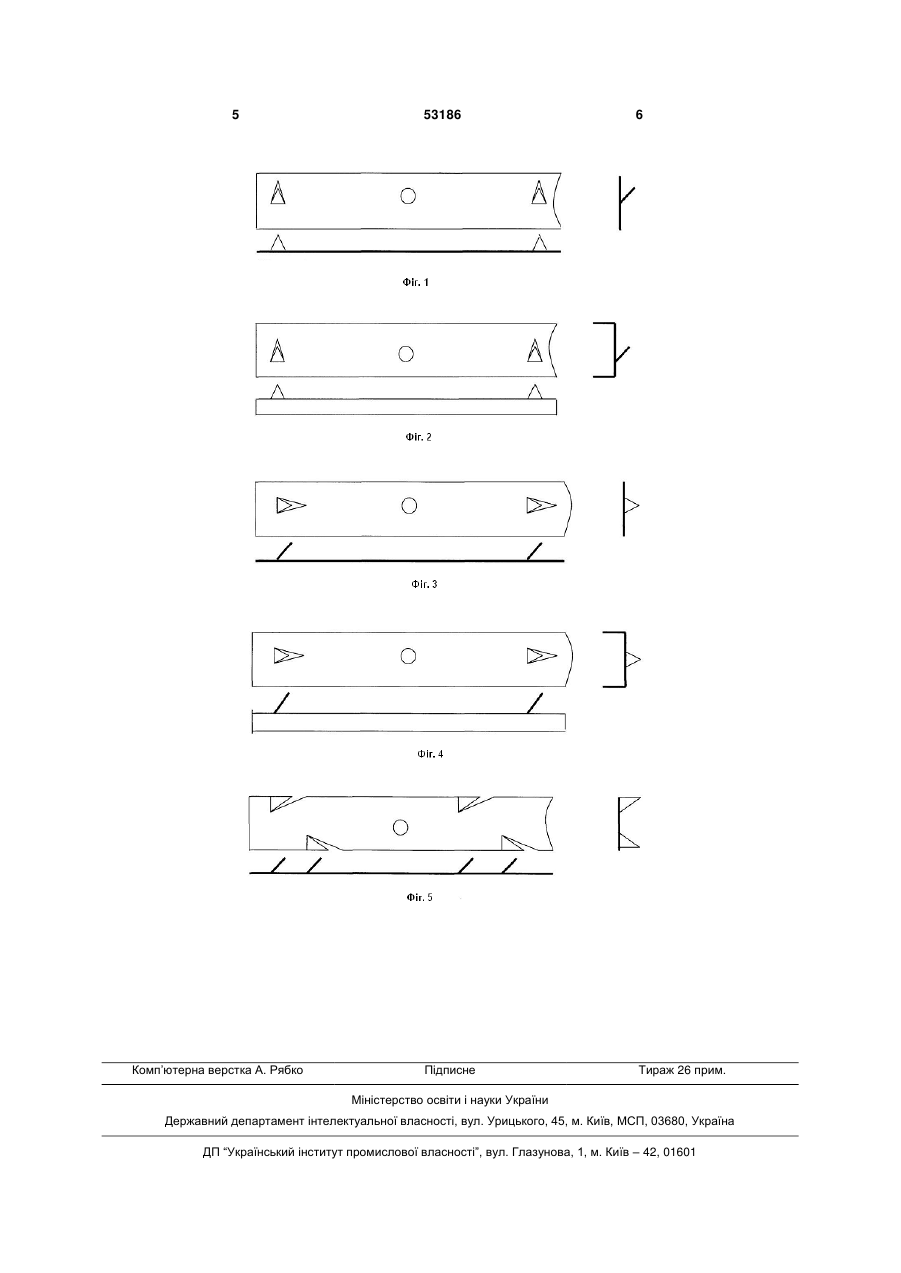

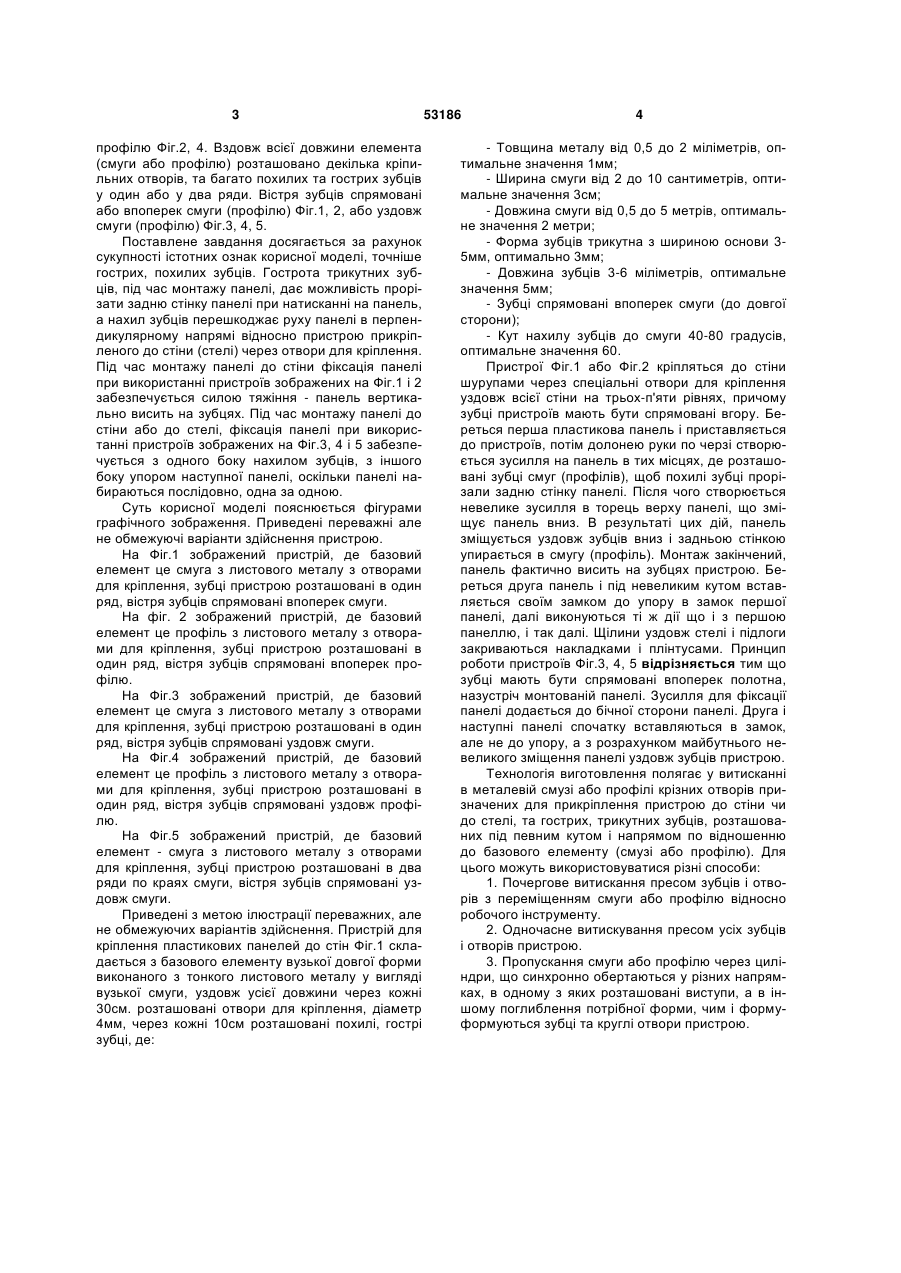

1. Пристрій для кріплення пластикових панелей, що складається з базового елемента вузької довгої форми, виконаного з тонкого листового металу, вздовж всієї довжини елемента розташовано багато похилих та гострих зубців, при натисканні на панель, у момент монтажу, зубці закріпленого до оздоблюваної поверхні пристрою прорізають задню стінку панелі, при цьому панель зсувається уздовж зубців та фіксується. 2. Пристрій за п. 1, який відрізняється тим, що базовий елемент є смугою, вздовж всієї довжини смуги розташовано декілька кріпильних отворів та багато похилих, гострих зубців трикутної форми, зубці розташовані в один ряд, вістря зубців спрямовані впоперек смуги. 3. Пристрій за п. 1, який відрізняється тим, що базовий елемент є профілем, вздовж всієї довжи U 2 (19) 1 3 профілю Фіг.2, 4. Вздовж всієї довжини елемента (смуги або профілю) розташовано декілька кріпильних отворів, та багато похилих та гострих зубців у один або у два ряди. Вістря зубців спрямовані або впоперек смуги (профілю) Фіг.1, 2, або уздовж смуги (профілю) Фіг.3, 4, 5. Поставлене завдання досягається за рахунок сукупності істотних ознак корисної моделі, точніше гострих, похилих зубців. Гострота трикутних зубців, під час монтажу панелі, дає можливість прорізати задню стінку панелі при натисканні на панель, а нахил зубців перешкоджає руху панелі в перпендикулярному напрямі відносно пристрою прикріпленого до стіни (стелі) через отвори для кріплення. Під час монтажу панелі до стіни фіксація панелі при використанні пристроїв зображених на Фіг.1 і 2 забезпечується силою тяжіння - панель вертикально висить на зубцях. Під час монтажу панелі до стіни або до стелі, фіксація панелі при використанні пристроїв зображених на Фіг.3, 4 і 5 забезпечується з одного боку нахилом зубців, з іншого боку упором наступної панелі, оскільки панелі набираються послідовно, одна за одною. Суть корисної моделі пояснюється фігурами графічного зображення. Приведені переважні але не обмежуючі варіанти здійснення пристрою. На Фіг.1 зображений пристрій, де базовий елемент це смуга з листового металу з отворами для кріплення, зубці пристрою розташовані в один ряд, вістря зубців спрямовані впоперек смуги. На фіг. 2 зображений пристрій, де базовий елемент це профіль з листового металу з отворами для кріплення, зубці пристрою розташовані в один ряд, вістря зубців спрямовані впоперек профілю. На Фіг.3 зображений пристрій, де базовий елемент це смуга з листового металу з отворами для кріплення, зубці пристрою розташовані в один ряд, вістря зубців спрямовані уздовж смуги. На Фіг.4 зображений пристрій, де базовий елемент це профіль з листового металу з отворами для кріплення, зубці пристрою розташовані в один ряд, вістря зубців спрямовані уздовж профілю. На Фіг.5 зображений пристрій, де базовий елемент - смуга з листового металу з отворами для кріплення, зубці пристрою розташовані в два ряди по краях смуги, вістря зубців спрямовані уздовж смуги. Приведені з метою ілюстрації переважних, але не обмежуючих варіантів здійснення. Пристрій для кріплення пластикових панелей до стін Фіг.1 складається з базового елементу вузької довгої форми виконаного з тонкого листового металу у вигляді вузької смуги, уздовж усієї довжини через кожні 30см. розташовані отвори для кріплення, діаметр 4мм, через кожні 10см розташовані похилі, гострі зубці, де: 53186 4 - Товщина металу від 0,5 до 2 міліметрів, оптимальне значення 1мм; - Ширина смуги від 2 до 10 сантиметрів, оптимальне значення 3см; - Довжина смуги від 0,5 до 5 метрів, оптимальне значення 2 метри; - Форма зубців трикутна з шириною основи 35мм, оптимально 3мм; - Довжина зубців 3-6 міліметрів, оптимальне значення 5мм; - Зубці спрямовані впоперек смуги (до довгої сторони); - Кут нахилу зубців до смуги 40-80 градусів, оптимальне значення 60. Пристрої Фіг.1 або Фіг.2 кріпляться до стіни шурупами через спеціальні отвори для кріплення уздовж всієї стіни на трьох-п'яти рівнях, причому зубці пристроїв мають бути спрямовані вгору. Береться перша пластикова панель і приставляється до пристроїв, потім долонею руки по черзі створюється зусилля на панель в тих місцях, де розташовані зубці смуг (профілів), щоб похилі зубці прорізали задню стінку панелі. Після чого створюється невелике зусилля в торець верху панелі, що зміщує панель вниз. В результаті цих дій, панель зміщується уздовж зубців вниз і задньою стінкою упирається в смугу (профіль). Монтаж закінчений, панель фактично висить на зубцях пристрою. Береться друга панель і під невеликим кутом вставляється своїм замком до упору в замок першої панелі, далі виконуються ті ж дії що і з першою панеллю, і так далі. Щілини уздовж стелі і підлоги закриваються накладками і плінтусами. Принцип роботи пристроїв Фіг.3, 4, 5 відрізняється тим що зубці мають бути спрямовані впоперек полотна, назустріч монтованій панелі. Зусилля для фіксації панелі додається до бічної сторони панелі. Друга і наступні панелі спочатку вставляються в замок, але не до упору, а з розрахунком майбутнього невеликого зміщення панелі уздовж зубців пристрою. Технологія виготовлення полягає у витисканні в металевій смузі або профілі крізних отворів призначених для прикріплення пристрою до стіни чи до стелі, та гострих, трикутних зубців, розташованих під певним кутом і напрямом по відношенню до базового елементу (смузі або профілю). Для цього можуть використовуватися різні способи: 1. Почергове витискання пресом зубців і отворів з переміщенням смуги або профілю відносно робочого інструменту. 2. Одночасне витискування пресом усіх зубців і отворів пристрою. 3. Пропускання смуги або профілю через циліндри, що синхронно обертаються у різних напрямках, в одному з яких розташовані виступи, а в іншому поглиблення потрібної форми, чим і формуформуються зубці та круглі отвори пристрою. 5 Комп’ютерна верстка А. Рябко 53186 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
