Доїльний стакан

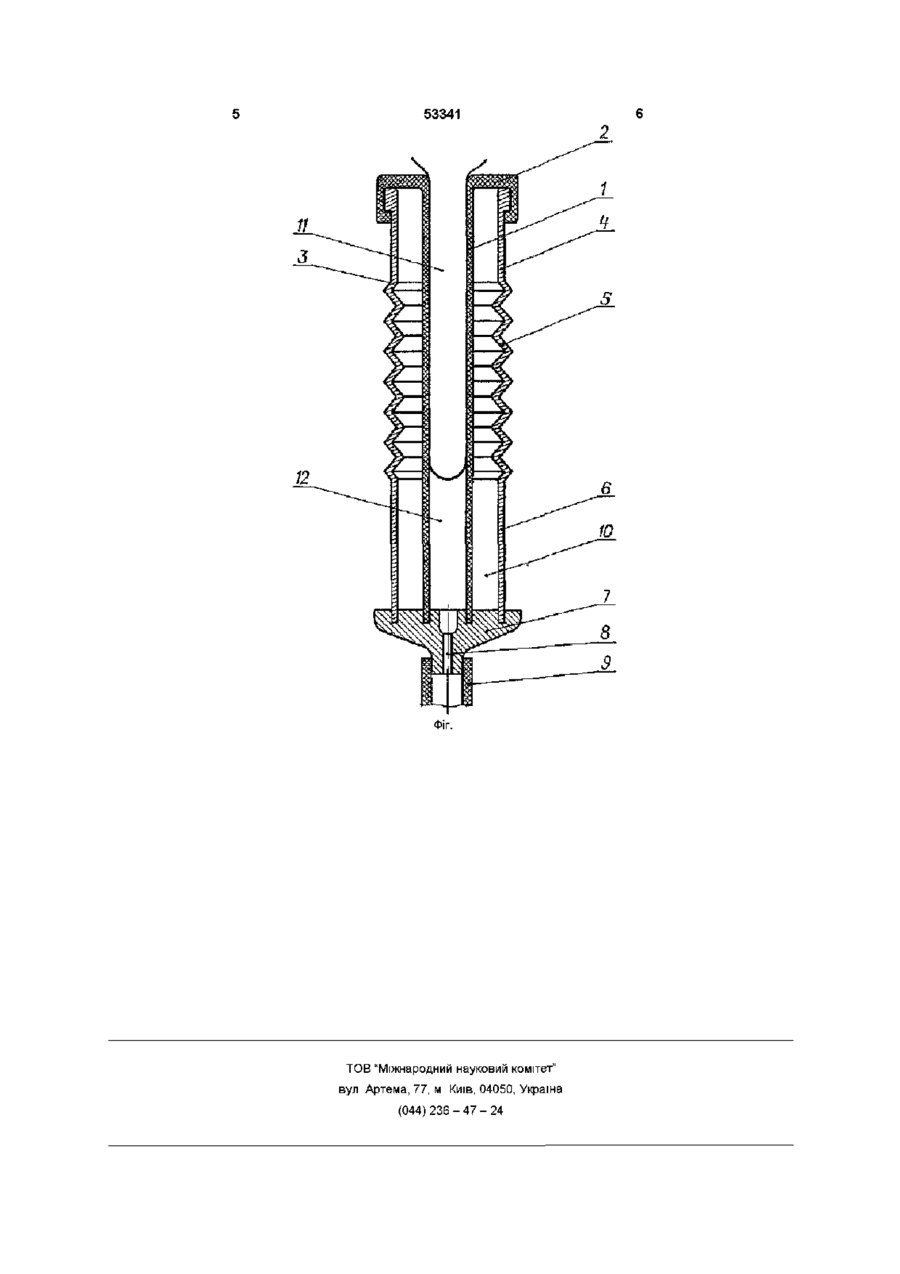

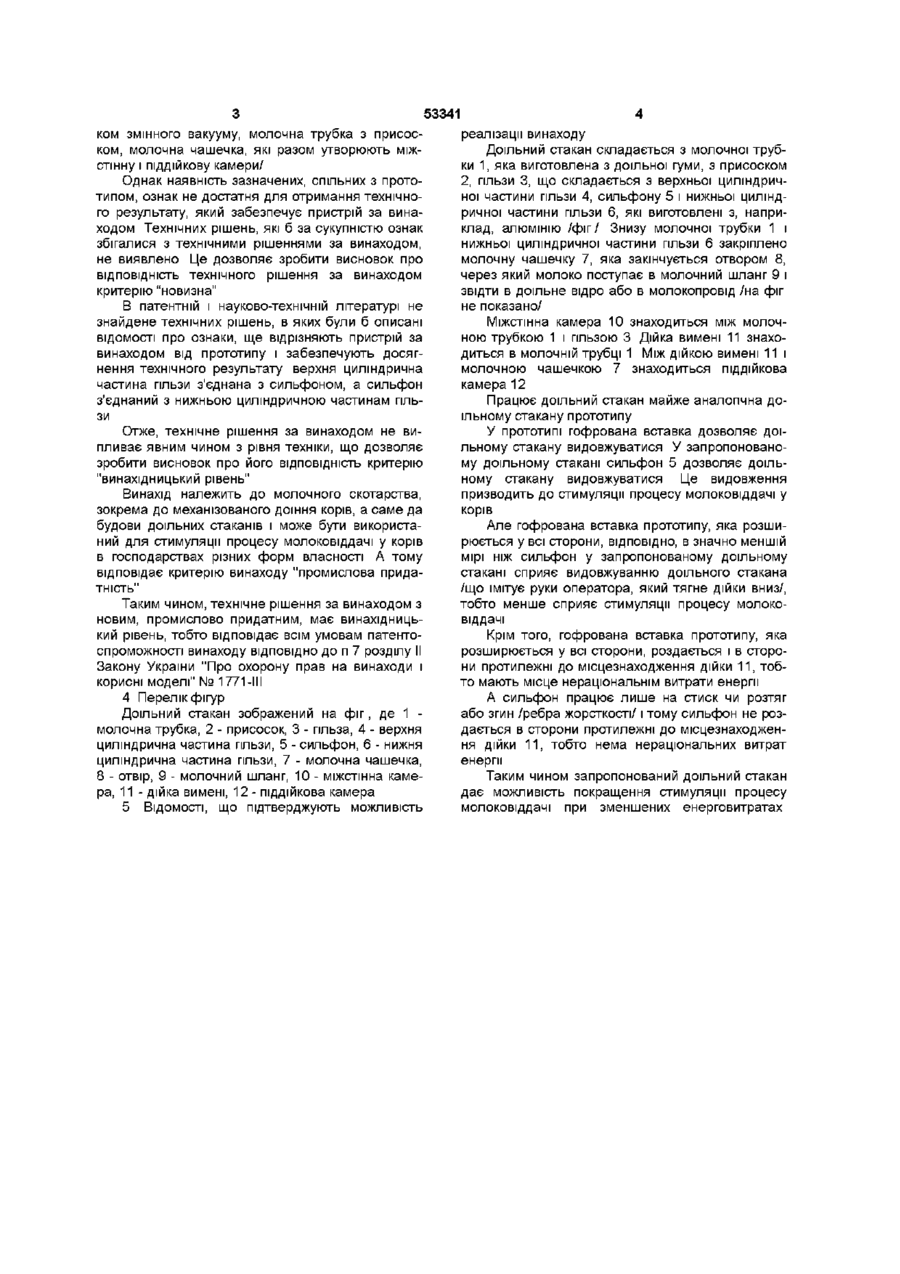

Доїльний стакан, що містить гільзу, з'єднану з молочним патрубком, з патрубком змінного вакууму, молочну трубку з присоском, молочну чашечку, які разом утворюють міжстінну і піддоільну камери, який відрізняється тим, що верхня циліндрична частина гільзи з'єднана з сильфоном, а сильфон з'єднаний з нижньою циліндричною частиною гільзи ня доїльного стакану, а отже і деяка стимуляція процесу молоковіддачі Недоліком цього доїльного стакану є недостатнє видовження доїльного стакану, відповідна недостатня стимуляція процесу молоковіддачі Крім того, під дією тиску в МІЖСТІННІЙ камері гофрована вставка роздається в сторони, а це, ВІДПОВІДНО, зменшує тиск на молочну трубку і дійку, тобто мають місце нераціональні витрати енергії Запропонований доїльний стакан дозволяє усунути вказані недоліки, створює стимуляцію процесу молоковіддачі у корів, усуває нераціональні витрати енергії З Суть винаходу З 1 Суть винаходу і суттєві ознаки В основу винаходу поставлена завдання створити доїльний стакан, який створює, стимуляцію процесу молоковіддачі, усуває нераціональні витрати енергії При ссанні молока теля здійснює стимуляцію, підштовхуючи вим'я мордою або лобом /щоб молоко з вимені підтікало в дійки/, а при ручному доІННІ стимуляцію здійснює оператор, тягнучи за дійки Технічний результат досягають тим, що верхня циліндрична частина гільзи з'єднана з сильфоном, а сильфон з'єднаний з нижньою циліндричною частинам гільзи З 2 ВІДОМОСТІ, ЩО розкривають суть винаходу При проведенні патентного пошуку заявником знайдено технічне рішення [А с СРСР № 1816663], яке містить найбільшу КІЛЬКІСТЬ суттєвих ознак, спільних з доїльним стаканом за винаходом /гільза, з'єднана з молочним патрубкам, з патруб СО го Ю 53341 ком змінного вакууму, молочна трубка з присоском, молочна чашечка, які разом утворюють міжстінну і піддійкову камери/ Однак наявність зазначених, спільних з прототипом, ознак не достатня для отримання технічного результату, який забезпечує пристрій за винаходом Технічних рішень, які б за сукупністю ознак збігалися з технічними рішеннями за винаходом, не виявлено Це дозволяє зробити висновок про ВІДПОВІДНІСТЬ технічного рішення за винаходом критерію "новизна" В патентній і науково-технічній літературі не знайдене технічних рішень, в яких були б описані ВІДОМОСТІ про ознаки, ще відрізняють пристрій за винаходом від прототипу і забезпечують досягнення технічного результату верхня циліндрична частина гільзи з'єднана з сильфоном, а сильфон з'єднаний з нижньою циліндричною частинам гільзи Отже, технічне рішення за винаходом не випливає явним чином з рівня техніки, що дозволяє зробити висновок про його ВІДПОВІДНІСТЬ критерію "винахідницький рівень" Винахід належить до молочного скотарства, зокрема до механізованого доїння корів, а саме да будови доїльних стаканів і може бути використаний для стимуляції процесу молоковіддачі у корів в господарствах різних форм власності А тому відповідає критерію винаходу "промислова придатність" Таким чином, технічне рішення за винаходом з новим, промислово придатним, має винахідницький рівень, тобто відповідає всім умовам патентоспроможності винаходу ВІДПОВІДНО до п 7 розділу II Закону України "Про охорону прав на винаходи і корисні моделі" № 1771-111 4 Перелік фігур Доїльний стакан зображений на фіг, де 1 молочна трубка, 2 - присосок, 3 - гільза, 4 - верхня циліндрична частина гільзи, 5 - сильфон, 6 - нижня циліндрична частина гільзи, 7 - молочна чашечка, 8 - отвір, 9 - молочний шланг, 10 - міжстінна камера, 11 - дійка вимені, 12 - піддійкова камера 5 ВІДОМОСТІ, ЩО підтверджують можливість реалізації винаходу Доїльний стакан складається з молочної трубки 1, яка виготовлена з доїльної гуми, з присоском 2, гільзи 3, що складається з верхньої циліндричної частини гільзи 4, сильфону 5 і нижньої циліндричної частини гільзи 6, які виготовлені з, наприклад, алюмінію /фіг/ Знизу молочної трубки 1 і нижньої циліндричної частини гільзи 6 закріплено молочну чашечку 7, яка закінчується отвором 8, через який молоко поступає в молочний шланг 9 і звідти в доїльне відро або в молокопровід /на фіг не показано/ Міжстінна камера 10 знаходиться між молочною трубкою 1 і гільзою 3 Дійка вимені 11 знаходиться в молочній трубці 1 Між дійкою вимені 11 і молочною чашечкою 7 знаходиться піддійкова камера 12 Працює доїльний стакан майже аналогічна доїльному стакану прототипу У прототипі гофрована вставка дозволяє доїльному стакану видовжуватися У запропонованому доїльному стакані сильфон 5 дозволяє доїльному стакану видовжуватися Це видовження призводить до стимуляції процесу молоковіддачі у корів Але гофрована вставка прототипу, яка розширюється у всі сторони, ВІДПОВІДНО, в значно меншій мірі ніж сильфон у запропонованому доїльному стакані сприяє видовжуванню доїльного стакана /що імітує руки оператора, який тягне дійки вниз/, тобто менше сприяє стимуляції процесу молоковіддачі Крім того, гофрована вставка прототипу, яка розширюється у всі сторони, роздається і в сторони протилежні до місцезнаходження дійки 11, тобто мають місце нераціональнім витрати енергії А сильфон працює лише на стиск чи розтяг або згин /ребра жорсткості/1 тому сильфон не роздається в сторони протилежні до місцезнаходження дійки 11, тобто нема нераціональних витрат енергії Таким чином запропонований доїльний стакан дає можливість покращення стимуляції процесу молоковіддачі при зменшених енерговитратах 53341 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)236-47-24
